本發明涉及輸送裝置技術領域，尤其涉及一種寬幅聚酯纖維造紙成形網的輸送裝置。

背景技術：

造紙技術中造紙成形網通常類似傳送帶的作用，用于傳輸未成型的紙張，現有的造紙網輸送裝置幅度較小，無法帶動寬幅的造紙成形網，且造紙成形網使用后接觸面容易殘留紙漿或留下缺口，因此在傳動過程中不太穩定，容易發生抖動，紙張?jiān)谖闯尚螘r(shí)，容易損壞，因此造紙成形網抖動極易產生次品。

技術實現要素：

基于背景技術存在的技術問題，本發明提出了一種寬幅聚酯纖維造紙成形網的輸送裝置。

本發明提出的一種寬幅聚酯纖維造紙成形網的輸送裝置，包括底座，所述底座為C形結構，且底座遠離開口的一側內壁的一端通過軸承連接有從動滾筒，且底座遠離開口的一側內壁的另一端連接有電動機，且電動機的輸出軸連接有中空結構的主動滾筒，所述主動滾筒通過皮帶與從動滾筒形成傳動連接，底座頂部的兩邊均設有夾持機構，且兩個夾持機構、從動滾筒和主動滾筒之間連接有寬幅聚酯纖維造紙成形網，且寬幅聚酯纖維造紙成形網為環形結構，兩個所述夾持機構均包括彈簧伸縮桿，彈簧伸縮桿包括中空結構的母桿，母桿的底部?jī)?nèi)壁上連接有彈簧，且彈簧的頂部連接有滑動安裝于母桿內的子桿，所述子桿從上往下通過軸承分別轉動連接有兩個傳動桿，且兩個傳動桿分別位于寬幅聚酯纖維造紙成形網的上方和下方，且兩個傳動桿靠近寬幅聚酯纖維造紙成形網的一端均連接有輥軸，且兩個傳動桿遠離輥軸的一端通過O型圈形成傳動連接，所述底座位于兩個夾持機構正下方的位置均設有通孔，且兩個通孔內均設有傳動皮帶，且兩個所述夾持機構位于寬幅聚酯纖維造紙成形網下方的傳動桿通過皮帶分別與從動滾筒和主動滾筒形成傳動連接。

優選地，所述主動滾筒的內壁上連接板，且連接板與電動機的輸出軸通過螺栓固定連接。

優選地，兩個所述輥軸之間設有間隙，且間隙的高度與寬幅聚酯纖維造紙成形網的厚度相適配。

優選地，所述傳動桿為伸縮桿，伸縮桿包括中空結構的外桿和滑動安裝于外桿內的內桿，且內桿的截面為六邊形，外桿的內壁與內桿相配合。

優選地，所述電動機連接有開關，且開關與DATA-型控制器連接。

優選地，所述寬幅聚酯纖維造紙成形網的上部位于兩個夾持機構之間，且寬幅聚酯纖維造紙成形網的底部?jī)?nèi)壁分別與從動滾筒和主動滾筒的底部外壁接觸。

本發明的有益效果為：

1.夾持機構包括彈簧伸縮桿，從動滾筒和主動滾筒接觸寬幅聚酯纖維造紙成形網上的凸起時，寬幅聚酯纖維造紙成形網受力繃緊，母桿內的彈簧被壓縮，子桿下降，夾持機構高度降低，寬幅聚酯纖維造紙成形網恢復正常狀態，當從動滾筒和主動滾筒輸送接觸寬幅聚酯纖維造紙成形網上的缺口時，寬幅聚酯纖維造紙成形網受力減少，母桿內的彈簧伸長，子桿上升，夾持機構高中升高，夾持機構頂起寬幅聚酯纖維造紙成形網，避免寬幅聚酯纖維造紙成形網滑脫；

2.底座的一側設有開口，且夾持機構為半封閉狀態，傳動桿為伸縮桿，且底座上的開口與夾持機構的夾持方向配合，能夠夾持多種寬度的聚酯纖維造紙成形網。

本發明能夠自動調節夾持機構的高度，保障寬幅聚酯纖維造紙成形網與輸送裝置的接觸程度，避免寬幅聚酯纖維造紙成形網過松脫落或過緊斷裂，適用于多種寬度的聚酯纖維造紙成形網。

附圖說明

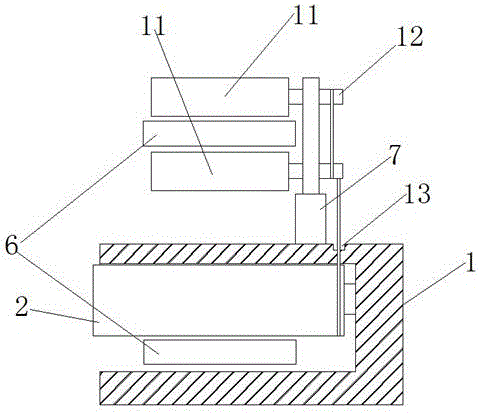

圖1為本發明提出的一種寬幅聚酯纖維造紙成形網的輸送裝置的結構示意圖；

圖2為本發明提出的一種寬幅聚酯纖維造紙成形網的輸送裝置的從動滾筒剖面結構示意圖；

圖3為本發明提出的一種寬幅聚酯纖維造紙成形網的輸送裝置的主動滾筒剖面結構示意圖；

圖4為本發明提出的一種寬幅聚酯纖維造紙成形網的輸送裝置的彈簧伸縮桿結構示意圖。

圖中：1底座、2從動滾筒、3電動機、4主動滾筒、5夾持機構、6寬幅聚酯纖維造紙成形網、7彈簧伸縮桿、8母桿、9彈簧、10子桿、11輥軸、12傳動桿、13通孔。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。

參照?qǐng)D1-4，一種寬幅聚酯纖維造紙成形網的輸送裝置，包括底座1，底座1為C形結構，且底座1遠離開口的一側內壁的一端通過軸承連接有從動滾筒2，且底座1遠離開口的一側內壁的另一端連接有電動機3，且電動機3的輸出軸連接有中空結構的主動滾筒4，主動滾筒4通過皮帶與從動滾筒2形成傳動連接，底座1頂部的兩邊均設有夾持機構5，且兩個夾持機構5、從動滾筒2和主動滾筒4之間連接有寬幅聚酯纖維造紙成形網6，且寬幅聚酯纖維造紙成形網6為環形結構，兩個夾持機構5均包括彈簧伸縮桿7，彈簧伸縮桿7包括中空結構的母桿8，母桿8的底部?jī)?nèi)壁上連接有彈簧9，且彈簧9的頂部連接有滑動安裝于母桿8內的子桿10，子桿10從上往下通過軸承分別轉動連接有兩個傳動桿12，且兩個傳動桿12分別位于寬幅聚酯纖維造紙成形網6的上方和下方，且兩個傳動桿12靠近寬幅聚酯纖維造紙成形網6的一端均連接有輥軸11，且兩個傳動桿12遠離輥軸11的一端通過O型圈形成傳動連接，底座1位于兩個夾持機構5正下方的位置均設有通孔13，且兩個通孔13內均設有傳動皮帶，且兩個夾持機構5位于寬幅聚酯纖維造紙成形網6下方的傳動桿12通過皮帶分別與從動滾筒2和主動滾筒4形成傳動連接。

本發明中，主動滾筒4的內壁上連接板，且連接板與電動機3的輸出軸通過螺栓固定連接，兩個輥軸11之間設有間隙，且間隙的高度與寬幅聚酯纖維造紙成形網6的厚度相適配，傳動桿12為伸縮桿，伸縮桿包括中空結構的外桿和滑動安裝于外桿內的內桿，可夾持各種寬度的聚酯纖維造紙成形網，且內桿的截面為六邊形，外桿的內壁與內桿相配合，不影響傳動效果，電動機3連接有開關，且開關與DATA-7311型控制器連接，寬幅聚酯纖維造紙成形網6的上部位于兩個夾持機構5之間，且寬幅聚酯纖維造紙成形網6的底部?jī)?nèi)壁分別與從動滾筒2和主動滾筒4的底部外壁接觸，保障寬幅聚酯纖維造紙成形網6與輸送裝置的傳動接觸。

從動滾筒2和主動滾筒4接觸寬幅聚酯纖維造紙成形網6上的凸起時，寬幅聚酯纖維造紙成形網6繃緊，寬幅聚酯纖維造紙成形網6受力增加，母桿8內的彈簧9被壓縮，子桿10位置下降，夾持機構5高度降低，寬幅聚酯纖維造紙成形網6恢復正常狀態，當從動滾筒2和主動滾筒4輸送接觸寬幅聚酯纖維造紙成形網6上的缺口時，寬幅聚酯纖維造紙成形網6受力減少，寬幅聚酯纖維造紙成形網6松落，母桿8內的彈簧9伸長，子桿10位置上升，夾持機構5高度增加，夾持機構5頂起寬幅聚酯纖維造紙成形網6，避免寬幅聚酯纖維造紙成形網6滑脫。
