本發明涉及紡織加工輔助裝置的技術領域,更具體地說，它涉及一種防晃動紗筒架。

背景技術：

紗筒架是一種用于固定紗筒的輔助裝置，廣泛應用于紡織品生產加工，在紗筒放紗時用于防止紗筒發生晃動。傳統的紗筒架包括底盤和固定座，固定座內設置有固定桿，使用時紗筒內孔沿著固定桿套設于固定座外。

在實際生產過程中，由于紗筒的型號不同其內孔尺寸也會有差異，有些紗筒內孔尺寸過大會使紗筒不能很好地與固定座貼合，兩者間隙過大進，紗筒在高速運轉的過程中很容易晃動甚至被吊起來，發生傾倒，進而引發斷線，使紡織工作中斷。

技術實現要素：

針對現有技術存在的不足，本發明的目的在于提供一種防晃動紗筒架，能夠避免在放紗過程中紗筒發生晃動和傾倒，提高紗筒穩定性。

為實現上述目的，本發明提供了如下技術方案：一種防晃動紗筒架，包括底盤,所述底盤上方設置有固定座，所述固定座內穿設有固定桿,所述固定座由至少兩塊圓弧形設置的固定座單元組成，相鄰所述固定座單元之間呈分體設置，且所有的固定座單元構成一個完整的圓臺，每塊所述固定座單元與所述固定桿之間均連接有呈壓縮狀態下的彈簧，且每塊所述固定座單元外圓弧面上均覆蓋有第一橡膠層。

作為優選的，所述底盤與所述固定座貼合面上覆蓋有第二橡膠層。

作為優選的，所述固定座在壓縮狀態下的下底面直徑為20mm-30mm。

作為優選的，所述固定座由3塊固定座單元組成。

該技術方案與現有技術相比具有：能夠保證固定座外表面與紗筒內孔尺寸相互貼合，增大兩者間摩擦，防止紗筒在放紗的過程中發生晃動和傾倒，提高紗筒穩定性。

附圖說明

圖1為本發明一種防晃動紗筒架實施例的結構示意圖；

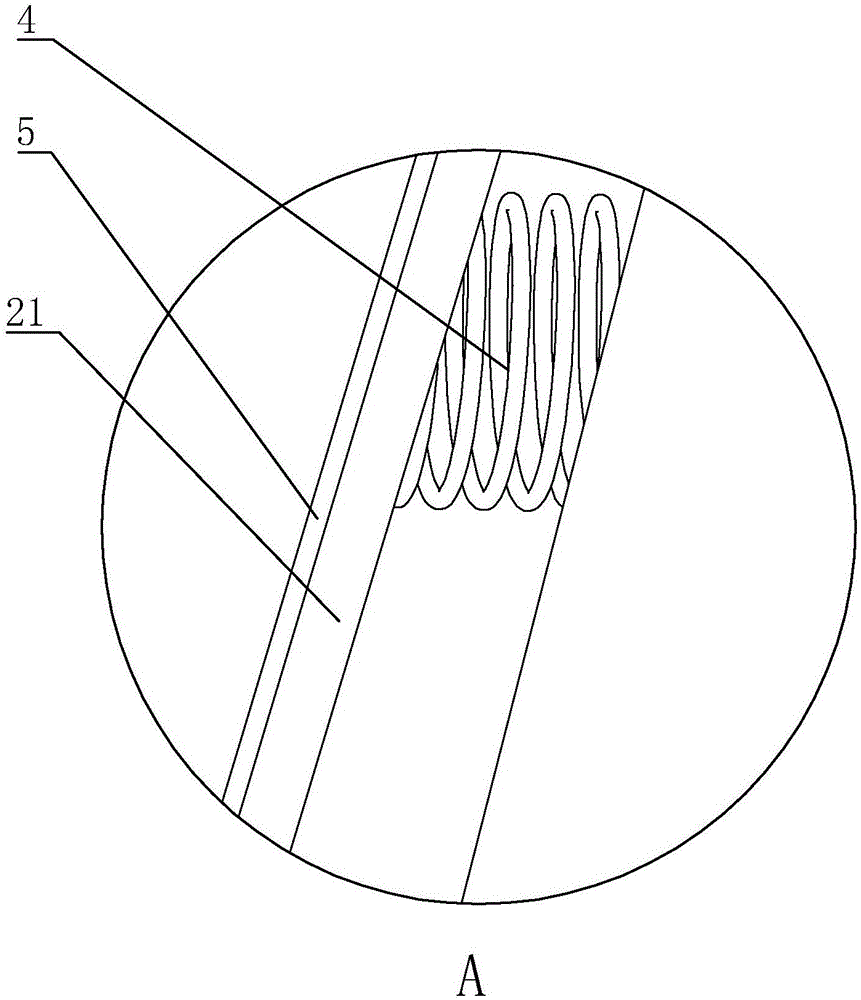

圖2為圖1中A處的局部放大圖。

附圖標記說明：1、底盤；2、固定座；21、固定座單元；3、固定桿；4、彈簧；5、第一橡膠層；6、第二橡膠層。

具體實施方式

參照圖1至圖2對本發明一種防晃動紗筒架實施例做進一步說明。

如圖1與2所示，固定座2由至少兩塊分體設置的固定座單元21組成，固定座單元21與固定桿3之間均連接有呈壓縮狀態下的彈簧4，當紗筒內孔尺寸較大時，先用手按住固定座單元21使其保持壓縮狀態，將紗筒內孔沿著固定桿3滑入固定座2外，再將手松開，固定座單元21在壓縮狀態下彈簧4的彈力作用下，向外擴張與紗筒內孔相互抵觸，通常情況下紗筒內孔呈圓臺型，所有的固定座單元21圍成的形狀也為圓臺型，能夠更好地與紗筒內孔貼合，增大接觸面積，每個固定座單元21外表面覆蓋有第一橡膠層5，可以進一步增大表面摩擦力，更好地防止紗筒在放紗過程中發生晃動和傾倒，紗筒工作時穩定性更高。

參加圖1，底盤1與固定座2貼合面上覆蓋有第二橡膠層6，可以增大紗筒底面與底盤1之間的摩擦力，防止紗筒發生轉動，穩定性更佳。

進一步，固定座2在壓縮狀態下的下底面直徑為20mm-30mm，可以保證常規紗筒都能套設進去。

參加圖1，固定座2由3塊固定座單元21組成。

作為其他實施方式，上述技術方案中，根據實際需要，固定座單元21的數量也可以為3塊以上。

以上所述僅是本發明的優選實施方式，本發明的保護范圍并不僅局限于上述實施例，凡屬于本發明思路下的技術方案均屬于本發明的保護范圍。應當指出，對于本技術領域的普通技術人員來說，在不脫離本發明原理前提下的若干改進和潤飾，這些改進和潤飾也應視為本發明的保護范圍。
