本實用新型涉及一種網格圈張緊組件，應用于緊密紡設備上，屬于紡織機械的技術領域。

背景技術：

緊密紡是在改進的新型環錠細紗機上進行紡紗的一種新型紡紗技術。其紡紗機理主要是：在環錠細紗機牽引裝置前增加了一個纖維凝聚區，基本消除了前羅拉至加捻點之間的紡紗加捻三角區。纖維須條從前羅拉前口輸出后，先經過異形吸風管外套網眼皮圈，須條在網眼皮圈上運動，由于氣流的收縮和聚合作用，通過異型管的吸風槽使須條集聚、轉動，逐步從扁平帶狀轉為圓柱體，纖維的端頭均捻入紗線內，因此成紗非常緊密，紗線外觀光潔、毛羽少。

目前應用于緊密紡設備的網格圈張緊組件極易積花，輕則造成網格圈跑偏，重則造成網格圈損壞。

技術實現要素：

針對現有技術的上述技術問題，本實用新型的目的是提供一種網格圈張緊組件，其表面光滑，不易積花，避免網格圈跑偏甚至損壞。

為達到上述目的，本實用新型是通過以下技術方案實現的：

一種網格圈張緊組件，包括張緊板、張緊桿和扭簧，所述的張緊桿穿入張緊板內，所述的張緊板之間設有隔套，所述的扭簧位于張緊桿的端部，所述扭簧的一側安裝有鋼絲擋圈。

所述的隔套包括隔套一、隔套二和隔套三，所述的張緊板包括張緊板一和張緊板二，所述的扭簧包括扭簧一和扭簧二，所述的隔套一位于張緊板一的一側，所述的隔套二位于張緊板一和張緊板二之間，所述的隔套三位于張緊板二的一側，所述的扭簧一和扭簧二分部位于張緊桿的兩端。

所述的張緊板為不銹鋼張緊板，且不銹鋼張緊板的表面光滑。

所述的張緊組件安裝在網格圈上，所述的網格圈安裝有異型管和羅拉，所述的異型管和羅拉位于張緊組件的上方。

所述的張緊組件6錠為一組。

本實用新型的有益效果如下：

本實用新型的網格圈張緊組件，其張緊桿上依次穿入張緊板、扭簧和隔套，隔套用于控制兩個張緊板之間的距離，扭簧控制網格圈的張力，張緊桿兩端再裝上鋼絲擋圈，防止跑出；張緊板為不銹鋼張緊板，表面光滑不易掛花；同時應用時6錠為一組，安裝拆卸方便。

附圖說明

圖1為本實用新型的結構示意圖；

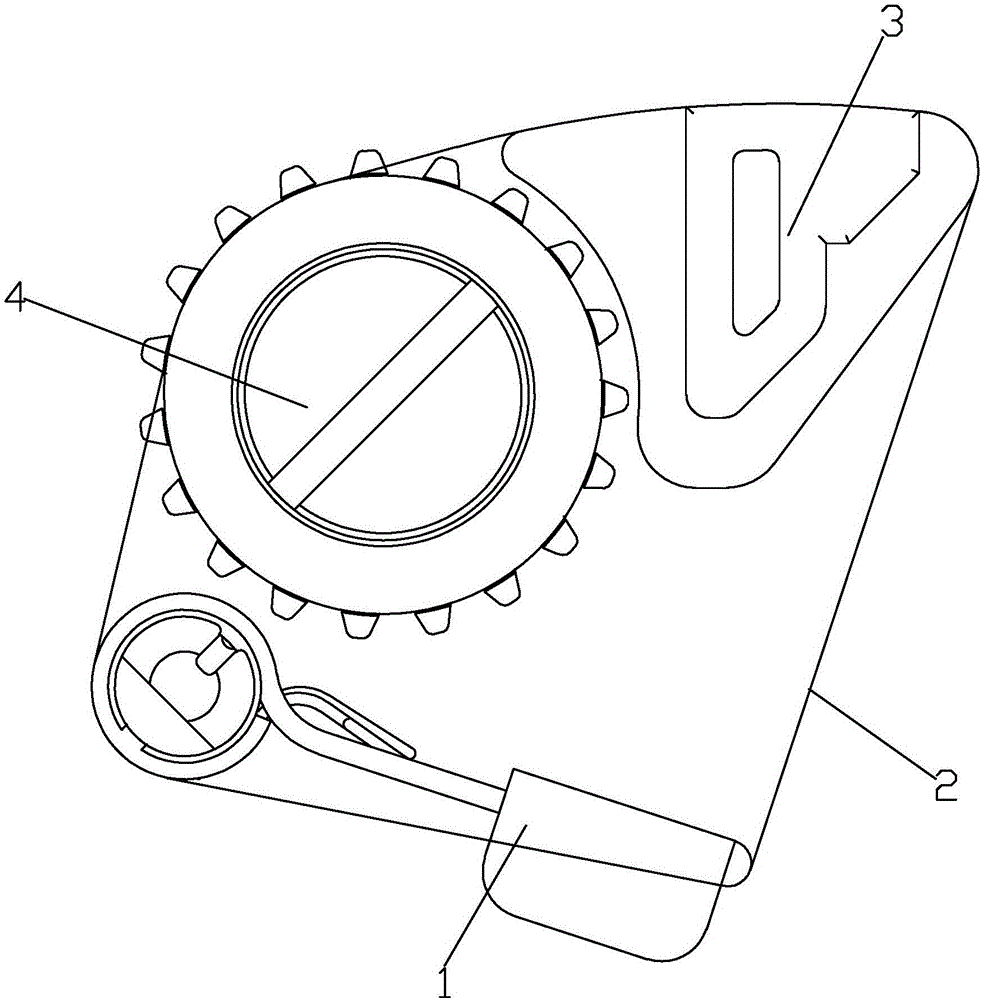

圖2為本實用新型安裝在網格圈上的示意圖；

其中，1為張緊組件、11為鋼絲擋圈、12為隔套一、13為隔套二、14為隔套三、15為張緊板一、16為張緊板二、17為張緊桿、18為扭簧一、19為扭簧二、2為網格圈、3為異型管、4為羅拉。

具體實施方式

下面結合具體實施例對本實用新型作進一步的說明，但本實用新型的保護范圍并不限于此。

如圖1所示，本實用新型的網格圈張緊組件1，包括張緊板、張緊桿17和扭簧，張緊桿17穿入張緊板內，張緊板之間設有隔套，用于控制兩個張緊板之間的距離；扭簧位于張緊桿17的端部，用于控制網格圈2的張力；扭簧的一側安裝有鋼絲擋圈11，防止扭簧跑出。

進一步設置的：

本實用新型中的隔套包括隔套一12、隔套二13和隔套三14，張緊板包括張緊板一15和張緊板二16，扭簧包括扭簧一18和扭簧二19，隔套一12位于張緊板一15的一側，隔套二13位于張緊板一15和張緊板二16之間，隔套三14位于張緊板二16的一側，扭簧一18和扭簧二19分部位于張緊桿17的兩端。

再進一步設置的：

本實用新型中的張緊板為不銹鋼張緊板，且不銹鋼張緊板的表面光滑，不易掛花。

如圖2所示，本實用新型的張緊組件1安裝在網格圈2上，網格圈2安裝有異型管3和羅拉4，異型管3和羅拉4位于張緊組件1的上方，張緊組件6錠為一組，安裝拆卸十分方便。

上述實施例僅用于解釋說明本實用新型的發明構思，而非對本實用新型權利保護的限定，凡利用此構思對本實用新型進行非實質性的改動，均應落入本實用新型的保護范圍。
