本技術涉及瓦楞紙箱封裝，特別涉及一種多層瓦楞紙箱封裝打釘裝置。

背景技術：

1、瓦楞紙箱具有環保、利于裝卸運輸等特點，是由瓦楞紙板經過模切、壓痕、釘箱或粘箱制成的一種應用最廣的包裝制品，瓦楞紙板的釘箱操作通常使用瓦楞紙箱打釘機完成。

2、目前，現有的一種多層瓦楞紙箱封裝打釘裝置，(如專利號：cn202021728728.3)公開了一種瓦楞紙板打釘裝置，其包括打釘組件、夾持組件和驅動組件，打釘組件包括支撐架、設置于支撐架一側的打釘機構和設置于支撐架同一側并位于打釘機構下方的抵釘板，自動化程度高，使用簡單方便，避免損壞瓦楞紙板，降低生產成本，打釘位置均勻，保證紙箱強度和外觀美觀，加工效率高。

3、但在上述技術方案實施的過程中，發現存在以下技術問題：上述方案中打釘裝置的高度和方向不能進行調節，固定高度的打釘機會使操作人員需要彎腰或伸展身體來適應固定的工作高度，增加工作強度，降低工作效率，固定方向的打釘機無法適應不同的生產需求和場景。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種多層瓦楞紙箱封裝打釘裝置，解決了打釘裝置的高度和方向不能進行調節，固定高度的打釘機會使操作人員需要彎腰或伸展身體來適應固定的工作高度，增加工作強度的問題。

3、(二)技術方案

4、為實現以上目的，本實用新型通過以下技術方案予以實現：一種多層瓦楞紙箱封裝打釘裝置，包括底板、傳動系統和打釘頭，所述底板上表面固定連接有固定塊，所述固定塊上方設置有圓環塊，所述圓環塊上方設置有機架，所述機架下表面固定連接有轉動軸，所述圓環塊下表面固定連接有支撐塊，所述固定塊內設置有螺桿和電機，所述電機輸出軸與螺桿固定連接，所述轉動軸表面固定連接有連接塊，所述連接塊下表面開設有限位槽，所述限位槽內活動卡接有限位塊，所述支撐塊表面貫穿開設有螺紋孔，所述螺紋孔與螺桿螺紋套接。

5、作為本實用新型的一種優選技術方案，所述螺桿環型側面轉動連接有固定架二，所述固定架二與固定塊固定連接，所述支撐塊作用兩側均固定連接有t型塊，所述固定塊內壁開設有兩個t型槽，兩個所述t型槽分別與兩個t型塊活動卡接。

6、作為本實用新型的一種優選技術方案，所述限位塊上表面固定連接有彈簧，所述限位塊前表面固定連接有把手塊，所述彈簧與限位槽固定連接。

7、作為本實用新型的一種優選技術方案，所述圓環塊內壁開設有圓環槽，所述圓環槽與轉動軸轉動連接。

8、作為本實用新型的一種優選技術方案，所述圓環塊上表面開設有一組卡槽，所述限位塊與一組卡槽活動卡接，所述電機表面固定連接有固定架一，所述固定架一與固定塊固定連接。

9、(三)有益效果

10、1、電機通過其上設置的固定架一固定在固定塊內，螺桿轉動時其上套接的支撐塊受到螺紋作用垂直上下移動，支撐塊在移動的過程中將帶動其上固定的圓環塊一起移動，圓環塊在移動時將帶動上方設置的機架整體進行移動，通過此結構可以對裝置高度進行調節，從而使不同身高的操作人員在工作時調節裝置高度以保持合適的姿勢，減少疲勞和不適感，提高工作效率。

11、2、機架可以進行轉動，根據現場環境轉動調節至所需方向后通過彈簧帶動限位塊進行復位，此時限位塊將與卡槽進行卡接，圓環塊和機架呈限位固定狀態，通過調整裝置的方向使操作更加靈活，以適應不同的生產需求和場景。

技術特征：

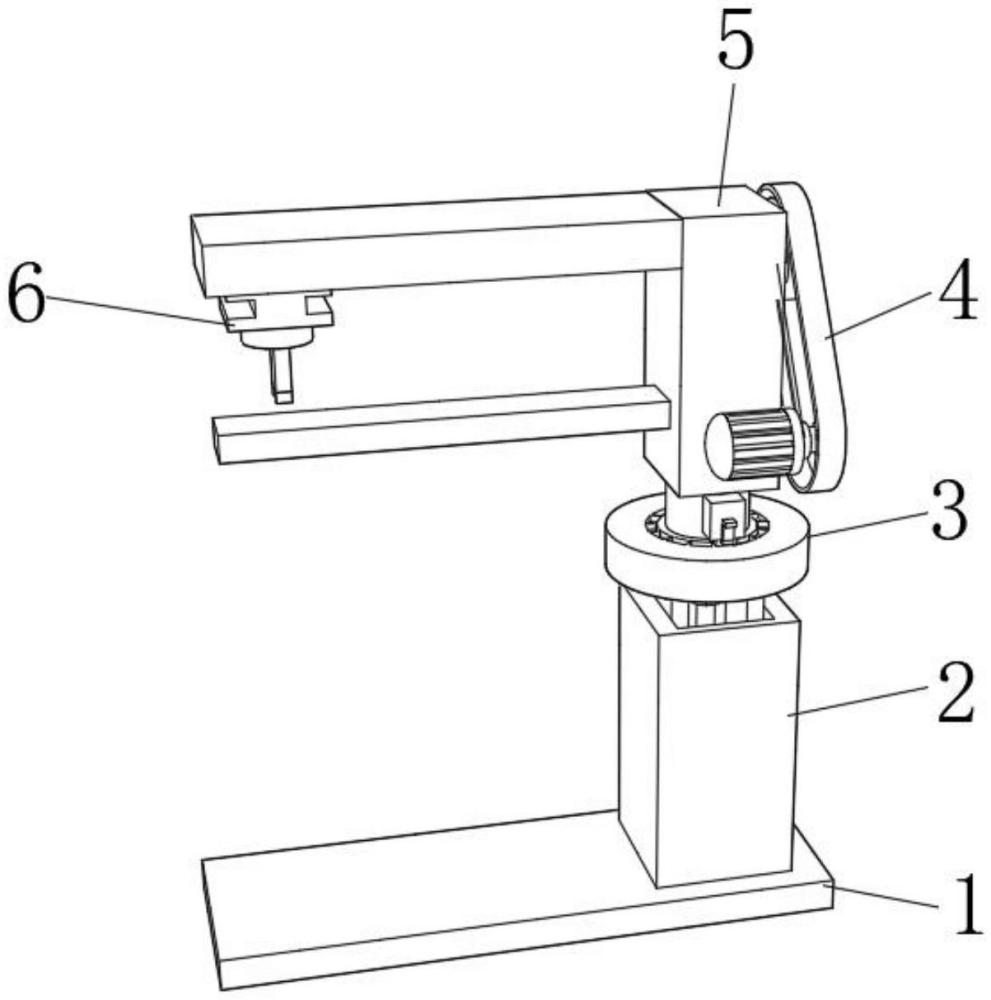

1.一種多層瓦楞紙箱封裝打釘裝置，包括底板(1)、傳動系統(4)和打釘頭(6)，其特征在于，所述底板(1)上表面固定連接有固定塊(2)，所述固定塊(2)上方設置有圓環塊(3)，所述圓環塊(3)上方設置有機架(5)，所述機架(5)下表面固定連接有轉動軸(9)；

2.如權利要求1所述的一種多層瓦楞紙箱封裝打釘裝置，其特征在于：所述支撐塊(16)表面貫穿開設有螺紋孔(17)；

3.如權利要求1所述的一種多層瓦楞紙箱封裝打釘裝置，其特征在于：所述螺桿(7)環型側面轉動連接有固定架二(20)；

4.如權利要求1所述的一種多層瓦楞紙箱封裝打釘裝置，其特征在于：所述支撐塊(16)作用兩側均固定連接有t型塊(15)，所述固定塊(2)內壁開設有兩個t型槽(21)；

5.如權利要求1所述的一種多層瓦楞紙箱封裝打釘裝置，其特征在于：所述限位塊(12)上表面固定連接有彈簧(14)，所述限位塊(12)前表面固定連接有把手塊(13)；

6.如權利要求1所述的一種多層瓦楞紙箱封裝打釘裝置，其特征在于：所述圓環塊(3)內壁開設有圓環槽(10)；

7.如權利要求1所述的一種多層瓦楞紙箱封裝打釘裝置，其特征在于：所述圓環塊(3)上表面開設有一組卡槽(11)；

8.如權利要求1所述的一種多層瓦楞紙箱封裝打釘裝置，其特征在于：所述電機(19)表面固定連接有固定架一(18)；

技術總結
本技術公開了一種多層瓦楞紙箱封裝打釘裝置，涉及瓦楞紙箱封裝技術領域，該一種多層瓦楞紙箱封裝打釘裝置，包括底板、傳動系統和打釘頭，底板上表面固定連接有固定塊，固定塊上方設置有圓環塊，圓環塊上方設置有機架，機架下表面固定連接有轉動軸，本技術通過當打釘裝置進行使用時，啟動電機其輸出軸將帶動螺桿進行轉動，螺桿環型側面轉動連接有固定架二，固定架二在固定塊內壁固定連接保證了螺桿位置的固定，電機通過其上設置的固定架一固定在固定塊內，螺桿轉動時其上套接的支撐塊受到螺紋作用垂直上下移動，支撐塊在移動的過程中將帶動其上固定的圓環塊一起移動，圓環塊在移動時將帶動上方設置的機架整體進行移動。

技術研發人員：宋保民,史劍鋒,王靜
受保護的技術使用者：陜西保利華英包裝有限公司
技術研發日：20240701
技術公布日：2025/4/28
