本技術涉及清梳聯棉機，特別是涉及一種可自動清理的清梳聯棉機。

背景技術：

1、抓棉機又稱抓包機，開清棉聯合機組中從棉包抓取棉纖維的機器，通常排列在聯合機的首位，有上抓式、下抓式、小車往復式、小車回轉式、小車升降式、平臺升降式等，一般使用鋸片打手和肋條，亦有用角釘機件或彈簧鉗等從棉包表面抓取纖維，由氣流或機械輸送給后道機器繼續加工，其結構在不斷改進，如采用上抓式，實現了多包混棉。

2、公開號為cn212713895u的中國專利公開了一種新型清梳聯抓棉機，包括控制電柜，所述控制電柜的一側固定安裝有主滑動軌，且控制電柜位于主滑動軌的兩側均固定連接有輔滑動軌，所述輔滑動軌的兩端分別固定安裝有限位開關，所述主滑動軌和輔滑動軌的頂部滑動連接有滑動底座，所述滑動底座的頂部固定連接有轉動圓盤，且轉動圓盤的頂部固定安裝有提升裝置，所述提升裝置的一側開設有方形槽。本實用新型通過第二t型滑道、第二滑塊和限位旋鈕的設置，實現了便于通過滑動限位旋鈕從而對分棉齒的伸出長度進行調節，同時能夠通過旋擰限位旋鈕對分棉齒的伸出長度進行定位，從而能夠調節出合適的長度便于抓棉臂抓取棉限位。

3、但是上述已公開方案存在如下不足之處：上述裝置采用固定位置的分棉齒對棉花原料進行梳棉加工，在加工過程當中隨著棉花被梳開，原料棉花的厚度會逐漸降低，上述裝置的固定結構會隨著棉花原料厚度降低后梳棉效率下降。

技術實現思路

1、本實用新型的目的是針對背景技術中存在的技術問題，本實用新型提出一種可自動清理的清梳聯棉機，本實用新型通過滑動凹槽與連接軸的組合能夠有效的提高針對不同厚度的棉花的梳棉加工效率，通過彈簧的結構能夠保證抓鉤始終與棉花原料表面接觸，從而能夠隨著棉花經過梳棉加工過程進行自適應調節的效果，相比于傳統裝置本裝置通過針對性改變多組抓鉤之間間距的方式從而實現了自適應梳棉的效果。

2、本實用新型提出了一種可自動清理的清梳聯棉機，包括底座；底座頂部上設有電機支架；電機支架頂部上設有轉動電機；轉動電機輸出端上設有傳動連接的傳動皮帶；傳動皮帶遠離轉動電機的一端上設有原料輥；

3、原料輥側面外端面上設有多組連接凹槽；多組連接凹槽內壁側面上設有夾持件；原料輥遠離傳動皮帶的一端上設有主動齒輪；主動齒輪上設有用于梳棉加工的轉動結構。

4、優選的，轉動結構上設有從動齒輪，主動齒輪側面與多組從動齒輪嚙合連接；從動齒輪側面上設有嚙合連接的內齒環；內齒環與底座內壁側面連接；主動齒輪底部上設有轉動連接的轉動底座；轉動底座側面上設有彈簧支架；彈簧支架側面上設有多組彈簧；彈簧遠離彈簧支架的一端上設有連接支架；連接支架底部上設有轉動連接的轉動連接件；轉動連接件底部上設有轉動連接的連接軸；轉動連接件與從動齒輪滑動連接；從動齒輪上設有滑動凹槽；連接軸與滑動凹槽內壁滑動連接；從動齒輪底部上設有滑動限位件；滑動限位件側面上設有滑動連接的側面限位件；連接軸側面上設有多組抓鉤；連接軸側面上設有連接件，連接件與側面限位件連接。

5、優選的，多組抓鉤呈圓周等間距分布在連接軸側面四周，多組從動齒輪對稱分布在主動齒輪四周。

6、優選的，滑動凹槽內壁上設有滑動緩沖件，滑動緩沖件側面與連接軸側面接觸。

7、優選的，底座底部上設有支撐板，支撐板頂部上社有環狀凹槽，環狀凹槽與連接支架頂部滑動連接；環狀凹槽寬度大于連接支架寬度兩倍。

8、優選的，連接凹槽內壁側面上設有防滑層，夾持件側面上設有夾持彈簧，夾持彈簧另一端與連接凹槽內壁側面連接。

9、優選的，內齒環、從動齒輪和主動齒輪處于同一高度水平面。

10、優選的，抓鉤在連接軸側面垂直方向等間距分布。

11、本實用新型的上述技術方案具有如下有益的技術效果：

12、本實用新型通過滑動凹槽與連接軸的組合能夠有效的提高針對不同厚度的棉花的梳棉加工效率，通過彈簧的結構能夠保證抓鉤始終與棉花原料表面接觸，從而能夠隨著棉花經過梳棉加工過程進行自適應調節的效果，相比于傳統裝置本裝置通過針對性改變多組抓鉤之間間距的方式從而實現了自適應梳棉的效果，通過側面限位件的結構能夠有效的提高本裝置在轉動過程當中連接軸不會發生自由轉動的情況，從而保證了抓鉤與固定在原料輥側面的棉花原料表面進行穩定接觸。

技術特征：

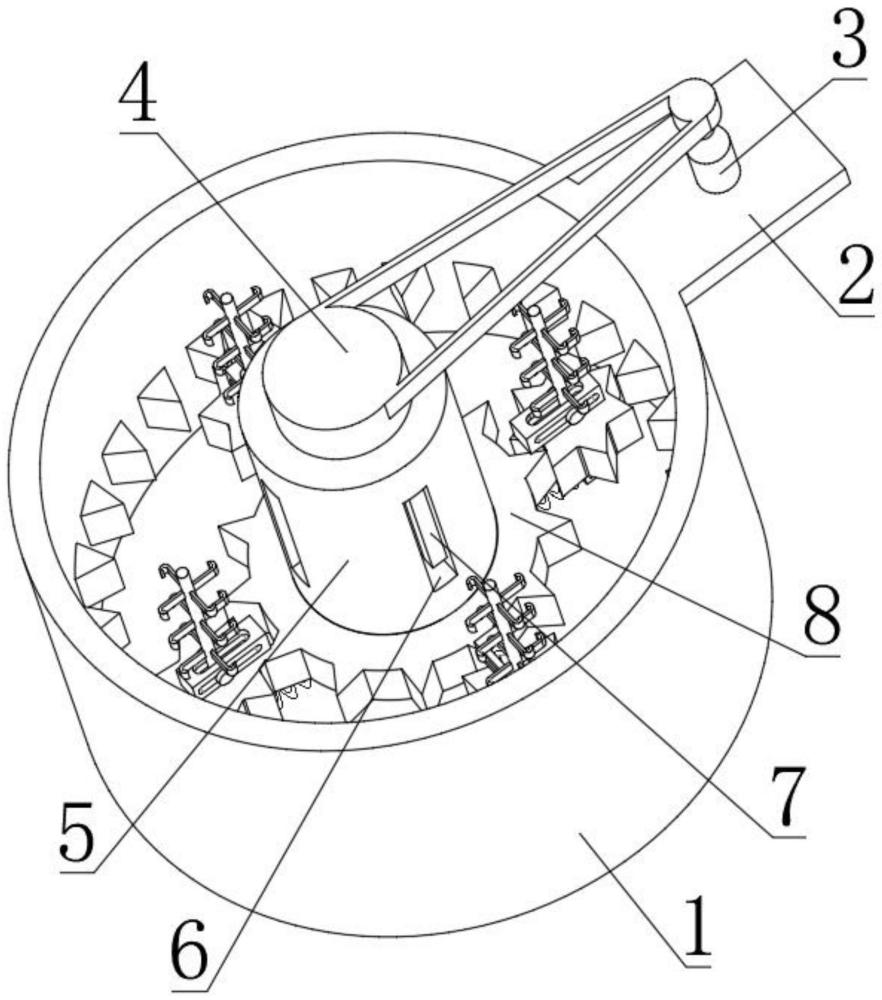

1.一種可自動清理的清梳聯棉機，其特征在于，包括底座(1)；底座(1)頂部上設有電機支架(2)；電機支架(2)頂部上設有轉動電機(3)；轉動電機(3)輸出端上設有傳動連接的傳動皮帶(4)；傳動皮帶(4)遠離轉動電機(3)的一端上設有原料輥(5)；

2.根據權利要求1所述的一種可自動清理的清梳聯棉機，其特征在于，轉動結構上設有從動齒輪，主動齒輪(8)側面與多組從動齒輪(10)嚙合連接；從動齒輪(10)側面上設有嚙合連接的內齒環(9)；內齒環(9)與底座(1)內壁側面連接；主動齒輪(8)底部上設有轉動連接的轉動底座(11)；轉動底座(11)側面上設有彈簧支架(12)；彈簧支架(12)側面上設有多組彈簧(13)；彈簧(13)遠離彈簧支架(12)的一端上設有連接支架(14)；連接支架(14)底部上設有轉動連接的轉動連接件(15)；轉動連接件(15)底部上設有轉動連接的連接軸(18)；轉動連接件(15)與從動齒輪(10)滑動連接；從動齒輪(10)上設有滑動凹槽(16)；連接軸(18)與滑動凹槽內壁滑動連接；從動齒輪(10)底部上設有滑動限位件(17)；滑動限位件(17)側面上設有滑動連接的側面限位件(20)；連接軸(18)側面上設有多組抓鉤(19)；連接軸(18)側面上設有連接件，連接件與側面限位件(20)連接。

3.根據權利要求2所述的一種可自動清理的清梳聯棉機，其特征在于，多組抓鉤(19)呈圓周等間距分布在連接軸(18)側面四周，多組從動齒輪(10)對稱分布在主動齒輪(8)四周。

4.根據權利要求2所述的一種可自動清理的清梳聯棉機，其特征在于，滑動凹槽(16)內壁上設有滑動緩沖件，滑動緩沖件側面與連接軸(18)側面接觸。

5.根據權利要求2所述的一種可自動清理的清梳聯棉機，其特征在于，底座(1)底部上設有支撐板，支撐板頂部上設有環狀凹槽，環狀凹槽與連接支架(14)頂部滑動連接；環狀凹槽寬度大于連接支架(14)寬度兩倍。

6.根據權利要求1所述的一種可自動清理的清梳聯棉機，其特征在于，連接凹槽(6)內壁側面上設有防滑層，夾持件(7)側面上設有夾持彈簧，夾持彈簧另一端與連接凹槽(6)內壁側面連接。

7.根據權利要求2所述的一種可自動清理的清梳聯棉機，其特征在于，內齒環(9)、從動齒輪(10)和主動齒輪(8)處于同一高度水平面。

8.根據權利要求2所述的一種可自動清理的清梳聯棉機，其特征在于，抓鉤(19)在連接軸(18)側面垂直方向等間距分布。

技術總結
本技術涉及清梳聯棉機領域，具體為一種可自動清理的清梳聯棉機，包括底座；底座頂部上設有電機支架；電機支架頂部上設有轉動電機；轉動電機輸出端上設有傳動連接的傳動皮帶；傳動皮帶遠離轉動電機的一端上設有原料輥；原料輥側面外端面上設有多組連接凹槽；多組連接凹槽內壁側面上設有夾持件；原料輥遠離傳動皮帶的一端上設有主動齒輪；主動齒輪上設有用于梳棉加工的轉動結構，本技術通過滑動凹槽與連接軸的組合能夠有效的提高針對不同厚度的棉花的梳棉加工效率，通過彈簧的結構能夠保證抓鉤始終與棉花原料表面接觸，從而能夠隨著棉花經過梳棉加工過程進行自適應調節的效果。

技術研發人員：張忠宇,張首龍,孫浩強,張忍言
受保護的技術使用者：扶風宇通紡織有限公司
技術研發日：20240417
技術公布日：2025/4/28
