本專利申請屬于設備控制，更具體地說，是涉及一種將二線制儀表在不更換或修改控制模板設置情況下接入三線制或四線制系統中的方法，以擴展二線制儀表使用范圍。

背景技術：

1、在生產過程中經常遇到需要將二線制儀表接入三線制或四線制系統中，常規方法是更改模板硬件設置或更換控制模板，重新下載到plc系統中。這樣做存在一定的風險。眾所周知，plc系統在下載硬件的過程中是處于停機狀態，無法控制設備運行，且存在下載失敗風險，一旦失敗將使設備長時間處于失控狀態，這是企業無法忍受的。

技術實現思路

1、本發明需要解決的技術問題是提供一種二線制儀表接入三線制或四線制系統的方法，可確保二線制儀表接入三線制或四線制系統中時無需更換模板或修改plc硬件設置，避免下載硬件造成的風險。

2、為了解決上述問題，本發明所采用的技術方案是：

3、二線制儀表接入三線制或四線制系統的方法，包括如下步驟：

4、s1、在二線制儀表與原系統之間增加一臺信號隔離器，信號隔離器電源應與原系統提供電壓相匹配，信號隔離器為有源信號隔離器；

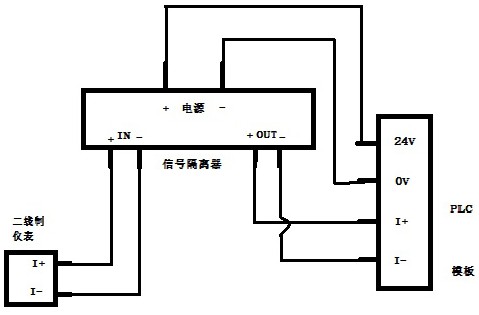

5、s2、原系統的電源“24v+”接入信號隔離器的“電源+”輸入端，原系統電源的“0v”接入信號隔離器的“電源-”輸入端，二線制儀表接入信號隔離器的兩線制信號輸入端；

6、s3、判斷原系統中模板的設置是四線制還是三線制，若為四線制模板，執行s4；若為三線制模板，執行s5；

7、s4、信號隔離器的兩線制輸出信號對應接入四線制模板的信號輸入端；

8、s5、信號隔離器的兩線制信號隔離輸出端“out+”接入三線制模板的信號輸入端正極“i+”，信號隔離器的兩線制信號隔離輸出端“out-”與信號隔離器的“電源-”輸入端并在一起接入三線制模板的“0v”。

9、進一步，有源信號隔離器為電流信號隔離器、電壓信號隔離器。

10、進一步，有源信號隔離器的端子（電源輸入/輸出端、兩線制信號輸入/輸出端）為即插即用式端子。

11、進一步，s1中，原系統為plc，信號隔離器電源與plc模板提供電壓均為24v。

12、進一步，二線制儀表包括但不限于溫度計、液位計、電磁流量計、壓力計、質量流量計的一種或多種。

13、進一步，plc中模板為西門子模板或日本安川模板。

14、由于采用了上述技術方案，本發明取得的有益效果是：

15、本方法安裝簡單，人工成本低，在不改變控制模板設置情況下，有效接入三線制或四線制plc模板中，大大擴展了二線制儀表使用范圍，提高了二線制儀表的應用場合，并克服了plc系統在下載硬件過程中的弊端，杜絕了下載失敗風險及設備長時間處于失控狀態的問題，較小的調整獲取較大的收益，推廣應用極高。

技術特征：

1.二線制儀表接入三線制或四線制系統的方法，其特征在于包括如下步驟：

2.根據權利要求1所述的二線制儀表接入三線制或四線制系統的方法，其特征在于：有源信號隔離器為電流信號隔離器或電壓信號隔離器。

3.根據權利要求2所述的二線制儀表接入三線制或四線制系統的方法，其特征在于：有源信號隔離器的端子為即插即用式端子。

4.根據權利要求1所述的二線制儀表接入三線制或四線制系統的方法，其特征在于：s1中，原系統為plc。

5.根據權利要求4所述的二線制儀表接入三線制或四線制系統的方法，其特征在于：plc中模板為西門子模板或日本安川模板。

6.根據權利要求1-5任一項所述的二線制儀表接入三線制或四線制系統的方法，其特征在于：二線制儀表包括但不限于溫度計、液位計、電磁流量計、壓力計、質量流量計的一種或多種。

技術總結
本發明涉及一種二線制儀表接入三線制或四線制系統的方法，在二線制儀表與三線制或四線制系統之間增加有源信號隔離器。原系統的電源“24V+”接入信號隔離器的“電源+”輸入端，原系統電源的“0V”接入信號隔離器的“電源?”輸入端，二線制儀表接信號隔離器的兩線制信號輸入端；若為四線制，信號隔離器的兩線制輸出信號對應接入四線制系統的信號輸入端；若為三線制，信號隔離器的輸出端“OUT+”接入系統的信號輸入端正極“I+”，信號隔離器的輸出端“OUT?”與信號隔離器的“電源?”并在一起接入三線制系統的“0V”。本發明可確保二線制儀表接入三線制或四線制系統中時無需修改系統硬件設置，避免了下載硬件造成的風險。

技術研發人員：張新安,李東陽,鞏長龍,單紹峰,宋偉杰
受保護的技術使用者：舞陽鋼鐵有限責任公司
