本技術涉及棉花生產，具體為一種自動壓棉設備。

背景技術：

1、自動壓棉設備是一種棉花軋花機，自動壓棉設備可對棉花進行軋制、清理和整理，以獲得符合要求的纖維成品，將原始的棉花通過供料裝置送入清理裝置進行除雜和除塵處理，然后經過梳理裝置進行纖維分離和整理，最后通過軋輥裝置進行軋制和壓縮，使棉花纖維更加平整、柔軟，并去除其中的雜質；

2、自動壓棉設備在處理原始的棉花時，一般需要將原始的棉花較為均勻的投入自動壓棉設備的進料口，工作人員需要手動將原始的棉花在進料口的上方來回散開，由于進料口的刺輥直接暴露在空氣中，刺輥旋轉時具有一定的拉力，工作人員投料時，需要與刺輥保持一定的距離，防止發生夾傷、碾壓或拉傷事故，故而棉花堆積在進料口的外側時，工作人員一般不能手動按壓原始棉花，令原始的棉花進入自動壓棉設備的效率較慢，因此，我們提出了一種自動壓棉設備。

技術實現思路

1、本實用新型的目的在于提供一種自動壓棉設備，以解決上述背景技術提出的棉花堆積在進料口的外側時，工作人員一般不能手動按壓原始棉花，令原始的棉花進入自動壓棉設備的效率較慢的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種自動壓棉設備，包括軋花機主體和料盒，所述軋花機主體的上側固定有料盒，且軋花機主體在料盒的導出口固定有進料口，所述進料口的內側安裝有刺輥，所述刺輥的下方設置有出籽口，所述軋花機主體遠離刺輥的一側安裝有壓輥，所述進料口的上側固定有連接架，且連接架的內部貫穿有齒板，所述齒板的兩側分別固定有滑板，所述連接架靠近滑板的一側開設有滑槽。

3、優選的，所述滑板與滑槽滑動對接，所述齒板的下端固定有壓板。

4、優選的，所述齒板的凸齒面與齒輪的凸齒面相對接，且齒輪通過軸承座與連接架活動連接。

5、優選的，所述齒輪的一側與驅動電機的出力軸相固定，且驅動電機與連接架相連接。

6、優選的，所述出籽口的下側固定有折疊罩，所述軋花機主體在折疊罩的下方設置有收集盒。

7、優選的，所述收集盒的一側鑲嵌有磁塊，所述軋花機主體靠近磁塊的一側安裝有電磁鐵。

8、優選的，所述折疊罩采用透明的可形變的塑料材質，所述磁塊與電磁鐵呈磁性吸合。

9、與現有技術相比，本實用新型的有益效果是：該自動壓棉設備，啟動驅動電機，令齒板下移，齒板推動壓板對堆積在進料口外側的原始棉花進行擠壓，令刺輥便于收卷帶走更多的原始棉花，且另工作人員不易與刺輥發生接觸，使得原始的棉花進入自動壓棉設備的效率得到提高，將收集盒放置在折疊罩的下方，拉動折疊罩，令折疊罩延展伸入收集盒的內部，使得棉花籽不易泄漏，令自動壓棉設備便于集中收集棉花籽統一進行處理。

10、1、該自動壓棉設備，自動壓棉設備在處理原始的棉花時，一般需要將原始的棉花較為均勻的投入自動壓棉設備的進料口，工作人員需要手動將原始的棉花在進料口的上方來回散開，由于進料口的刺輥直接暴露在空氣中，當棉花堆積在進料口的外側時，啟動驅動電機，令齒板下移，齒板推動壓板對堆積在進料口外側的原始棉花進行擠壓，令刺輥便于收卷帶走更多的原始棉花，且另工作人員不易與刺輥發生接觸，使得原始的棉花進入自動壓棉設備的效率得到提高；

11、2、該自動壓棉設備，當自動壓棉設備排出棉花籽時，將收集盒放置在折疊罩的下方，將電磁鐵通電，使得收集盒限制在折疊罩的下方，拉動折疊罩，令折疊罩延展伸入收集盒的內部，使得棉花籽不易泄漏，令自動壓棉設備便于集中收集棉花籽統一進行處理。

技術特征：

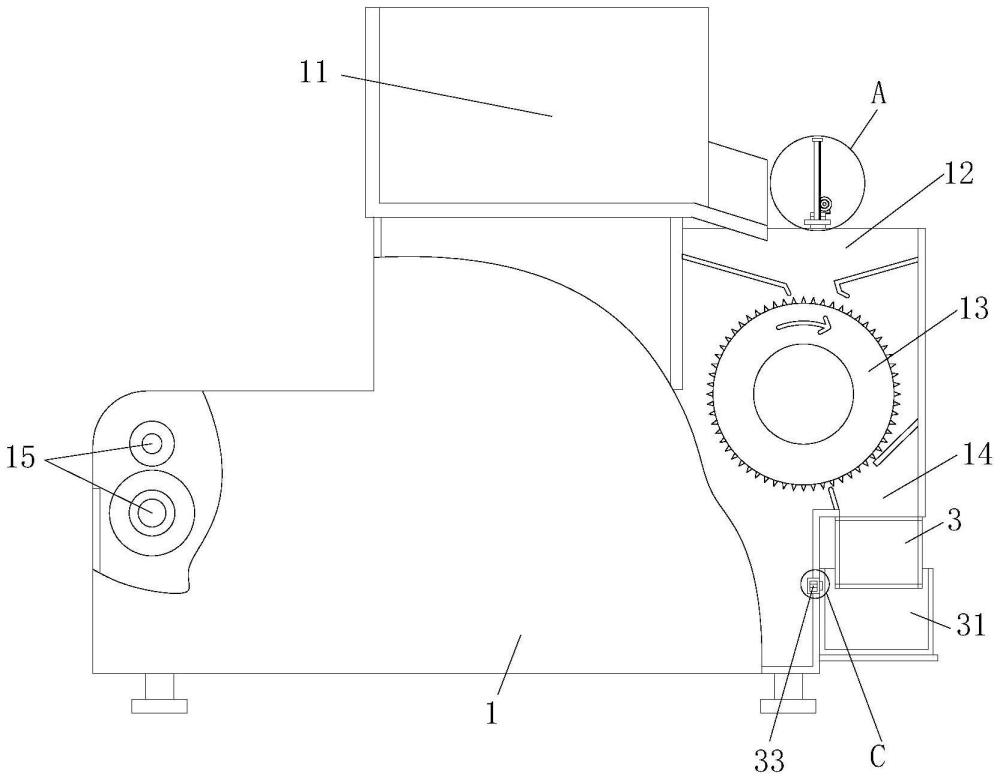

1.一種自動壓棉設備，包括軋花機主體(1)和料盒(11)，其特征在于：

2.根據權利要求1所述的一種自動壓棉設備，其特征在于：所述齒板(21)的凸齒面與齒輪(25)的凸齒面相對接，且齒輪(25)通過軸承座與連接架(2)活動連接。

3.根據權利要求2所述的一種自動壓棉設備，其特征在于：所述齒輪(25)的一側與驅動電機(26)的出力軸相固定，且驅動電機(26)與連接架(2)相連接。

4.根據權利要求1所述的一種自動壓棉設備，其特征在于：所述出籽口(14)的下側固定有折疊罩(3)，所述軋花機主體(1)在折疊罩(3)的下方設置有收集盒(31)。

5.根據權利要求4所述的一種自動壓棉設備，其特征在于：所述收集盒(31)的一側鑲嵌有磁塊(32)，所述軋花機主體(1)靠近磁塊(32)的一側安裝有電磁鐵(33)。

6.根據權利要求5所述的一種自動壓棉設備，其特征在于：所述折疊罩(3)采用透明的可形變的塑料材質，所述磁塊(32)與電磁鐵(33)呈磁性吸合。

技術總結
本技術屬于棉花生產技術領域，尤其為一種自動壓棉設備，包括軋花機主體和料盒，所述軋花機主體的上側固定有料盒，且軋花機主體在料盒的導出口固定有進料口，所述進料口的內側安裝有刺輥，所述刺輥的下方設置有出籽口。該自動壓棉設備，啟動驅動電機，令齒板下移，齒板推動壓板對堆積在進料口外側的原始棉花進行擠壓，令刺輥便于收卷帶走更多的原始棉花，且另工作人員不易與刺輥發生接觸，使得原始的棉花進入自動壓棉設備的效率得到提高，將收集盒放置在折疊罩的下方，拉動折疊罩，令折疊罩延展伸入收集盒的內部，使得棉花籽不易泄漏，令自動壓棉設備便于集中收集棉花籽統一進行處理。

技術研發人員：高東方,高志曉,高東云,劉懷松,周靜,李方超
受保護的技術使用者：陵縣東晟紡織品有限公司
技術研發日：20240430
技術公布日：2025/4/28
