本技術涉及紙巾生產加工，具體為一種紙巾壓花裝置。

背景技術：

1、紙巾是一種日常生活用品，主要包括餐巾紙、手帕紙、卷紙、面巾紙和廚房用紙等。隨著經濟的發展，為了滿足人們對紙巾除最基本的使用外，還會采用壓花裝置對紙巾進行處理，通過壓制使紙巾表面附著有各式各樣的壓花圖案，進一步提升人們的使用體驗度。

2、根據檢索，中國專利文獻，公告號：cn217622517u，公開了一種紙巾壓花裝置，包括支撐架，支撐架上設有主傳動輥，支撐架上靠近其前部從其一側向其另一側的方向上設有多個第一壓花件，每個第一壓花件上均設有與主傳動輥配合的第一壓花輥，支撐架上靠近其后部從其一側向其另一側的方向上設有多個第二壓花件，每個第二壓花件上均設有與主傳動輥配合的第二壓花輥，每兩個相鄰的第一壓花輥的相鄰側分別與在它們之間的一個第二壓花輥的兩側位于同一豎直面，每兩個相鄰的第二壓花輥的相鄰側分別與在它們之間的一個第一壓花輥的兩側位于同一豎直面。

3、但是該實用新型在使用時，通過涂油的方式來避免壓花時紙巾粘連在壓花輥表面，容易使紙巾表面充滿油漬，影響成品質量，并且在需要更換壓花圖案時更換壓花輥較為繁瑣，不利于高效生產。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種紙巾壓花裝置，采用撥桿的設置將紙巾與壓花輥分離，確保了成品質量，并且在需要更換壓花圖案時便于操作，更加省時省力，解決了上述技術問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種紙巾壓花裝置，包括傳送帶，所述傳送帶的左右兩側表面底角處分別固定安裝有相互對稱的支撐桿，所述支撐桿的底部表面連接有底座，所述傳送帶的前側設置有相對稱第一支柱，兩個所述第一支柱的內側表面連接有放料輥，所述傳送帶的后側設置有相對稱的第二支柱，兩個所述第二支柱的內側表面連接有收料輥，所述傳送帶的上方設置有壓花輥，所述壓花輥的外側表面連接有印花鋼卷，且所述壓花輥的左右兩端表面分別連接有連接柱，所述連接柱的底部表面連接有支撐座。

5、優選的，所述放料輥和收料輥位于較傳送帶水平面較低的同一水平面，且所述放料輥和收料輥由電機控制旋轉。

6、通過上述技術方案，通過設置放料輥和收料輥可以實現對紙巾的自動上下料，降低了人工操作難度，提高了工作效率，并且通過將放料輥和收料輥設置在低于傳送帶的位置，可以給紙張提供一定的張力，從而確保紙巾始終貼合于傳送帶的上表面，從而提高印花質量。

7、優選的，所述底座的內部底面設置有相互對稱的彈簧，所述彈簧的頂部表面連接有支撐桿。

8、通過上述技術方案，通過設置彈簧，在進行壓花作業時，傳送帶的表面會受到一定的壓力，壓力會傳導至彈簧處，此時彈簧發生收縮，從而進行一定的緩沖，以此提高傳送帶的使用壽命。

9、優選的，所述壓花輥的上表面開設有相互對稱且與之等長的卡槽，所述印花鋼卷的內表面兩端分別固定安裝有卡扣，所述卡扣的表面開設有定位孔，所述定位孔的內部穿插有定位銷，所述印花鋼卷通過定位銷固定于壓花輥外表面。

10、通過上述技術方案，通過設置卡扣與卡槽可以便于對印花鋼卷進行安裝，安裝時將卡扣卡入卡槽的內部，再將定位銷從定位孔插入，便可以完成固定，從而在需要更改壓花圖案時只需對印花鋼卷進行更換即可，更加方便快捷，省時省力。

11、優選的，所述連接柱的內部上端設置有驅動電機，所述驅動電機通過轉軸與壓花輥相連接。

12、通過上述技術方案，通過驅動電機的運作，可以帶動壓花輥進行轉動，且壓花輥的轉動方向與傳送帶的轉動方向相反，以此可以確保壓花輥與傳送帶的相對位置不變，壓花流程更加平穩流暢，質量更高。

13、優選的，所述支撐座的內部底面安裝有電動推桿，所述電動推桿的頂部表面連接有連接柱。

14、通過上述技術方案，通過電動推桿的運作，可以帶動連接柱進行升降，從而帶動壓花輥進行下壓或抬升，以此控制壓花輥的下壓距離以及下壓力度，確保壓花圖案的清晰度。

15、優選的，所述傳送帶的上表面左右兩側設置有相對稱的固定塊，兩個所述固定塊的內側表面固定安裝有撥桿，所述撥桿的底部表面設置有刷毛，且所述撥桿位于壓花輥的下方后側。

16、通過上述技術方案，通過設置撥桿，可以對壓花完成的紙巾進行剝離，避免紙巾粘連在壓花輥的表面，導致紙巾破裂，并且通過刷毛可以對紙巾的表面進行清掃，從而去除其表面的碎屑，以提高成品質量。

17、與現有技術相比，本實用新型提供了一種紙巾壓花裝置，具備以下有益效果：

18、1、本實用新型通過設置放料輥和收料輥可以實現對紙巾的自動上下料，降低了人工操作難度，提高了工作效率，并且通過將放料輥和收料輥設置在低于傳送帶的位置，可以給紙張提供一定的張力，從而確保紙巾始終貼合于傳送帶的上表面，從而提高印花質量，并且通過設置卡扣與卡槽可以便于對印花鋼卷進行安裝，安裝時將卡扣卡入卡槽的內部，再將定位銷從定位孔插入，便可以完成固定，從而在需要更改壓花圖案時只需對印花鋼卷進行更換即可，更加方便快捷，省時省力。

19、2、本實用新型通過驅動電機的運作，可以帶動壓花輥進行轉動，且壓花輥的轉動方向與傳送帶的轉動方向相反，以此可以確保壓花輥與傳送帶的相對位置不變，壓花流程更加平穩流暢，質量更高，并且通過設置撥桿，可以對壓花完成的紙巾進行剝離，避免紙巾粘連在壓花輥的表面，導致紙巾破裂，并且通過刷毛可以對紙巾的表面進行清掃，從而去除其表面的碎屑，以提高成品質量。

技術特征：

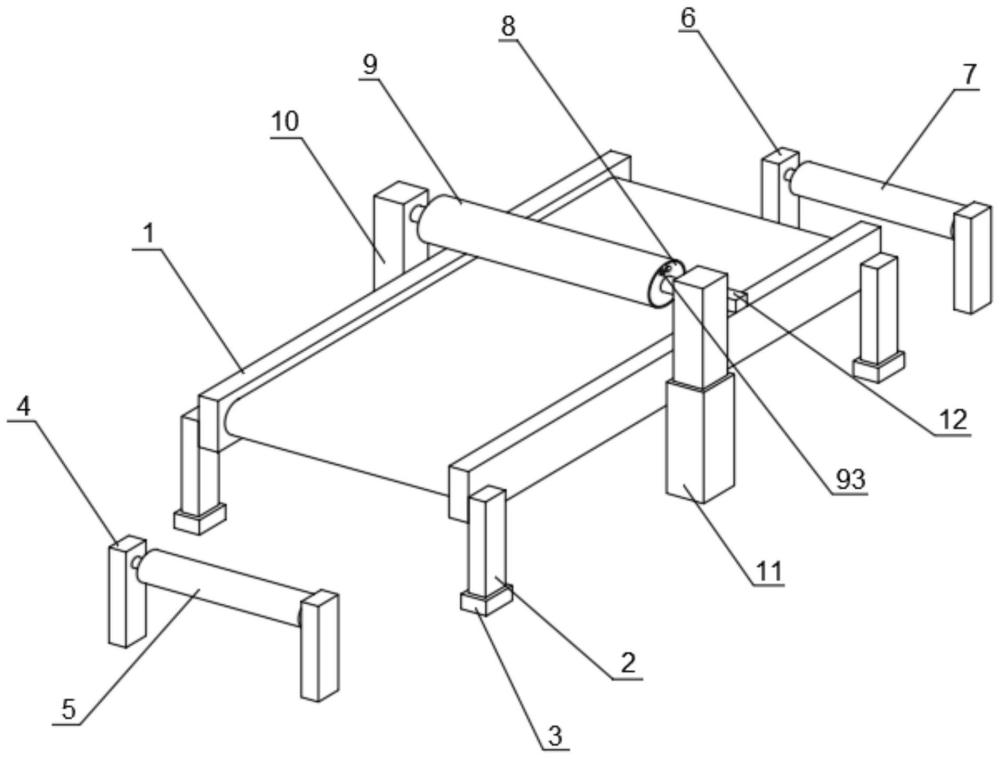

1.一種紙巾壓花裝置，包括傳送帶(1)，其特征在于：所述傳送帶(1)的左右兩側表面底角處分別固定安裝有相互對稱的支撐桿(2)，所述支撐桿(2)的底部表面連接有底座(3)，所述傳送帶(1)的前側設置有相對稱第一支柱(4)，兩個所述第一支柱(4)的內側表面連接有放料輥(5)，所述傳送帶(1)的后側設置有相對稱的第二支柱(6)，兩個所述第二支柱(6)的內側表面連接有收料輥(7)，所述傳送帶(1)的上方設置有壓花輥(8)，所述壓花輥(8)的外側表面連接有印花鋼卷(9)，且所述壓花輥(8)的左右兩端表面分別連接有連接柱(10)，所述連接柱(10)的底部表面連接有支撐座(11)。

2.根據權利要求1所述的一種紙巾壓花裝置，其特征在于：所述放料輥(5)和收料輥(7)位于較傳送帶(1)水平面較低的同一水平面，且所述放料輥(5)和收料輥(7)由電機控制旋轉。

3.根據權利要求1所述的一種紙巾壓花裝置，其特征在于：所述底座(3)的內部底面設置有相互對稱的彈簧(31)，所述彈簧(31)的頂部表面連接有支撐桿(2)。

4.根據權利要求1所述的一種紙巾壓花裝置，其特征在于：所述壓花輥(8)的上表面開設有相互對稱且與之等長的卡槽(81)，所述印花鋼卷(9)的內表面兩端分別固定安裝有卡扣(91)，所述卡扣(91)的表面開設有定位孔(92)，所述定位孔(92)的內部穿插有定位銷(93)，所述印花鋼卷(9)通過定位銷(93)固定于壓花輥(8)外表面。

5.根據權利要求1所述的一種紙巾壓花裝置，其特征在于：所述連接柱(10)的內部上端設置有驅動電機(101)，所述驅動電機(101)通過轉軸與壓花輥(8)相連接。

6.根據權利要求1所述的一種紙巾壓花裝置，其特征在于：所述支撐座(11)的內部底面安裝有電動推桿(111)，所述電動推桿(111)的頂部表面連接有連接柱(10)。

7.根據權利要求1所述的一種紙巾壓花裝置，其特征在于：所述傳送帶(1)的上表面左右兩側設置有相對稱的固定塊(12)，兩個所述固定塊(12)的內側表面固定安裝有撥桿(13)，所述撥桿(13)的底部表面設置有刷毛(131)，且所述撥桿(13)位于壓花輥(8)的下方后側。

技術總結
本技術涉及紙巾生產加工技術領域，且公開了一種紙巾壓花裝置，包括傳送帶，所述傳送帶的左右兩側表面底角處分別固定安裝有相互對稱的支撐桿，所述支撐桿的底部表面連接有底座，所述傳送帶的上方設置有壓花輥，所述壓花輥的外側表面連接有印花鋼卷。本技術通過設置卡扣與卡槽可以便于對印花鋼卷進行安裝，安裝時將卡扣卡入卡槽的內部，再將定位銷從定位孔插入，便可以完成固定，從而在需要更改壓花圖案時只需對印花鋼卷進行更換即可，更加方便快捷，省時省力，并且通過設置撥桿，可以對壓花完成的紙巾進行剝離，避免紙巾粘連在壓花輥表面，導致紙巾破裂，并且通過刷毛可以對紙巾的表面進行清掃，從而去除其表面的碎屑，以提高成品質量。

技術研發人員：代海濤
受保護的技術使用者：青島兄弟紙業有限公司
技術研發日：20240327
技術公布日：2025/4/28
