本技術涉及蠶絲加工裝置，具體為一種蠶絲梳理捋順裝置。

背景技術：

1、蠶絲是高檔的紡織原料，是天然纖維中的長纖維，由于其長度較長，強韌且富有彈性，纖細而柔軟，可直接供于織造各種絲織物以及裝飾品，但蠶絲是由桑蠶繭或柞蠶繭為原料繅制而成，并且桑蠶繭在繅絲時需要進行梳理，因此在加工時會用到梳理捋順裝置。

2、但現有的蠶絲梳理捋順裝置在使用時，通常是直接將浸泡或者水煮后的桑蠶繭進行繅絲，在繅絲過程中，由于漂浮在液面上的桑蠶繭在受到繅絲的拉扯力后容易聚攏，使得桑蠶繭之間的距離變小，導致抽出的蠶絲較易出現纏繞打結的情況，不利于蠶絲捋順；另外現有的捋順梳理裝置在完成蠶絲的卷繞后，通常是將蠶絲靜置在卷繞筒上，由于桑蠶絲對濕度較為敏感，而長時間的靜置容易使得桑蠶絲出現失水的情況，導致桑蠶絲較易變形，不利于桑蠶絲成形為生絲。

技術實現思路

1、本實用新型的目的在于提供一種蠶絲梳理捋順裝置，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種蠶絲梳理捋順裝置，包括外殼，所述外殼的內部分別開設有第一空腔和第二空腔，所述第一空腔兩側內壁的頂部均固定連接有卡條，所述第一空腔頂端的兩側均固定連接有限位塊，所述卡條的頂部活動連接有齒梳板，所述齒梳板的梳齒內壁均嵌設有墊環，所述第二空腔的頂部設有繞絲筒，所述繞絲筒的中部設有橫桿，所述橫桿內部開設有通道，所述橫桿的底端貫穿有多個滴管，所述橫桿的一端部貫穿有連接管，所述第一空腔和第二空腔的交接處活動卡合有隔板。

3、優選的，所述外殼頂端的一側固定連接有豎架，所述橫桿與所述豎架貫穿連接，所述豎架的一側壁固定安裝有旋轉馬達。

4、優選的，所述繞絲筒的一側壁固定連接有第一齒輪，所述第一齒輪的外壁嚙合有第二齒輪，所述第二齒輪與所述旋轉馬達的輸出端卡合連接。

5、優選的，所述繞絲筒通過第一齒輪和第二齒輪與所述第二空腔轉動連接，所述繞絲筒與所述橫桿活動套設連接。

6、優選的，所述外殼一側壁的底部固定安裝有水泵，所述水泵的輸入端與所述第二空腔的內部相通，所述水泵的輸出端與所述連接管的底端套設連接。

7、優選的，所述橫桿內部的通道與所述滴管的內部相通，所述通道通過連接管和水泵與所述第二空腔的內部相通。

8、優選的，所述齒梳板通過卡條與所述限位塊活動連接。

9、與現有技術相比，本實用新型的有益效果是：

10、1、本申請通過齒梳板、卡條、限位塊和墊環，使得桑蠶繭在被抽絲時，桑蠶繭可以在齒梳板的作用下保持相對穩定的狀態，不易聚得態攏，使得抽出的蠶絲之間能夠有合適的間隔距離，降低蠶絲在繅制時出現纏繞打結的概率，從而利于對抽出的蠶絲進行捋順。

11、2、本申請通過橫桿、滴管、連接管和通道，使得蠶絲在卷繞時，能夠有水分滴落在卷繞后的蠶絲上，對蠶絲進行水分補充，使得蠶絲在卷繞以及后續的靜置過程中不易出現失水的情況，降低蠶絲在卷繞時因失水過多而變形的概率，從而更利于蠶絲成形為生絲。

技術特征：

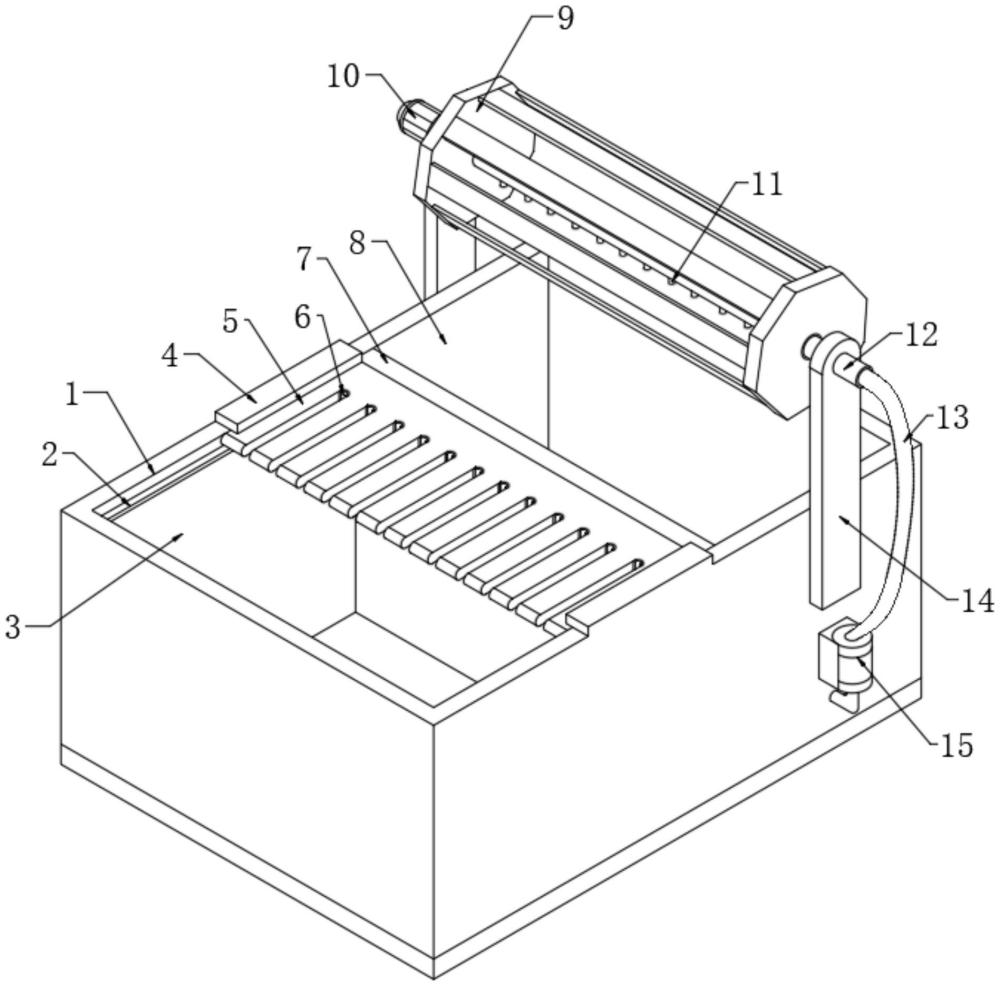

1.一種蠶絲梳理捋順裝置，包括外殼(1)，其特征在于：所述外殼(1)的內部分別開設有第一空腔(3)和第二空腔(8)，所述第一空腔(3)兩側內壁的頂部均固定連接有卡條(2)，所述第一空腔(3)頂端的兩側均固定連接有限位塊(4)，所述卡條(2)的頂部活動連接有齒梳板(5)，所述齒梳板(5)的梳齒內壁均嵌設有墊環(6)，所述第二空腔(8)的頂部設有繞絲筒(9)，所述繞絲筒(9)的中部設有橫桿(12)，所述橫桿(12)內部開設有通道(18)，所述橫桿(12)的底端貫穿有多個滴管(11)，所述橫桿(12)的一端部貫穿有連接管(13)，所述第一空腔(3)和第二空腔(8)的交接處活動卡合有隔板(7)。

2.根據權利要求1所述的一種蠶絲梳理捋順裝置，其特征在于：所述外殼(1)頂端的一側固定連接有豎架(14)，所述橫桿(12)與所述豎架(14)貫穿連接，所述豎架(14)的一側壁固定安裝有旋轉馬達(10)。

3.根據權利要求2所述的一種蠶絲梳理捋順裝置，其特征在于：所述繞絲筒(9)的一側壁固定連接有第一齒輪(16)，所述第一齒輪(16)的外壁嚙合有第二齒輪(17)，所述第二齒輪(17)與所述旋轉馬達(10)的輸出端卡合連接。

4.根據權利要求3所述的一種蠶絲梳理捋順裝置，其特征在于：所述繞絲筒(9)通過第一齒輪(16)和第二齒輪(17)與所述第二空腔(8)轉動連接，所述繞絲筒(9)與所述橫桿(12)活動套設連接。

5.根據權利要求1所述的一種蠶絲梳理捋順裝置，其特征在于：所述外殼(1)一側壁的底部固定安裝有水泵(15)，所述水泵(15)的輸入端與所述第二空腔(8)的內部相通，所述水泵(15)的輸出端與所述連接管(13)的底端套設連接。

6.根據權利要求5所述的一種蠶絲梳理捋順裝置，其特征在于：所述橫桿(12)內部的通道(18)與所述滴管(11)的內部相通，所述通道(18)通過連接管(13)和水泵(15)與所述第二空腔(8)的內部相通。

7.根據權利要求1所述的一種蠶絲梳理捋順裝置，其特征在于：所述齒梳板(5)通過卡條(2)與所述限位塊(4)活動連接。

技術總結
本技術公開了一種蠶絲梳理捋順裝置，包括外殼，所述外殼的內部分別開設有第一空腔和第二空腔，所述第一空腔兩側內壁的頂部均固定連接有卡條，所述第一空腔頂端的兩側均固定連接有限位塊，所述卡條的頂部活動連接有齒梳板，所述齒梳板的梳齒內壁均嵌設有墊環，所述第二空腔的頂部設有繞絲筒，所述繞絲筒的中部設有橫桿，所述橫桿內部開設有通道，所述橫桿的底端貫穿有多個滴管，所述橫桿的一端部貫穿有連接管。本技術通過設置有一系列的結構，能夠有效降低蠶絲在繅制時出現纏繞打結的概率，從而利于對抽出的蠶絲進行捋順，同時降低蠶絲在卷繞時因失水過多而變形的概率，從而更利于蠶絲成形為生絲。

技術研發人員：劉建安,劉信哲
受保護的技術使用者：魯山紫燕家紡有限公司
技術研發日：20240626
技術公布日：2025/4/28
