：本技術涉及碎漿機的，更具體地說涉及一種設有除雜機構的鞋用碎漿裝置。

背景技術

0、
背景技術：

1、目前碎漿機是造紙業中常用的設備，在制鞋行業，很少用到，但隨利用可回收垃圾制作鞋墊的生產線啟動，其生產線上需要使用到碎漿機，其目的和造紙的目的相同，都是將利用碎漿機碎解回收用的紙質材質等，后續利用其漿料制作鞋墊，但回收的材料中雖然進行了前期的分揀清理，但還是會存在部分小顆粒的磁性金屬材質，磁性金屬材質進入后續的鞋墊制作工序中，會影響鞋墊的質量，所以需要在碎漿機內設置清除磁性金屬材質的除雜結構，而且因?yàn)榇判越饘俨馁|(zhì)也是設置在碎漿機的碎漿池內，需要將磁性金屬材質從碎漿池取出，所以就需要設計上述的除雜結構。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的就是針對現有技術之不足，而提供了一種設有除雜機構的鞋用碎漿裝置，其方便實現剔除漿料中的磁性金屬顆粒，避免磁性金屬顆粒隨漿料流入后續的制鞋工序；同時其剔除的磁性金屬顆粒也方便從碎漿裝置內移除。

2、一種設有除雜機構的鞋用碎漿裝置，包括圓形的碎漿池，碎漿池的下端成型有圓錐形的導流斗，導流斗的中部成型有圓臺狀的連接座，連接座的中部插接固定有圓形的套座，套座內插設有豎向的旋轉主軸，旋轉主軸的上端插設在碎漿池內并固接有碎漿葉輪、下端伸出碎漿池插套固定有帶輪，其特征在于：連接座和導流斗的拐角處插接固定有若干呈環形分布的除渣管，除渣管的下端伸出碎漿池插設連接有堵頭、上端插設在碎漿池內并成型有向上延伸的弧形擋板，弧形擋板上成型有矩形的除渣口，除渣口內插設有截面呈“凸”字形的除渣環，除渣環的上端插接固定在圓形的承載環上，承載環抵靠在弧形擋板的上端面上；

3、所述承載環的內圈成型有向下延伸的擋圈，擋圈背離除渣管一側的側壁上固接有內齒圈；所述除渣環包括若干段圓弧形的永磁鐵環，相鄰的永磁鐵環之間設有圓弧形的銅環；

4、所述的套座包括圓環形的底板和頂板，底板和頂板的外圈之間固接有若干弧形的支撐板，相鄰的支撐板之間設有惰輪，內齒圈通過惰輪與太陽輪相嚙合，太陽輪插套固定在旋轉主軸上。

5、優選的，所述的太陽輪的直徑小于惰輪的直徑，惰輪通過軸承連接有定位軸，定位軸固接在碎漿葉輪四周的連接座上。

6、優選的，所述承載環靠近除渣管一側的側壁上成型有截面呈圓弧形的環形溝道，環形溝道內插設有若干鋼珠，鋼珠分別嵌置在弧形擋板的外壁上。

7、優選的，所述的除渣管為圓管，除渣管上端的除渣口的槽寬小于除渣管的內管徑；所述的堵頭呈t型，堵頭螺接固定在除渣管的下端；

8、所述的堵頭上插套有密封圈，密封圈夾持在堵頭和除渣管之間。

9、優選的，所述的除渣管設有四根，除渣管繞碎漿池的中心軸線呈環形均勻分布，除渣環的中心軸線、承載環的中心軸線和碎漿池的中心軸線相重合。

10、優選的，所述碎漿池和帶輪之間的旋轉主軸上插套有定位套筒，定位套筒內插設有若干深溝球軸承，旋轉主軸插設在深溝球軸承內，定位套筒的上端固接在套座上。

11、優選的，所述除渣環上的永磁鐵環的圓弧弧度小于銅環的圓弧弧度，永磁鐵環繞承載環的中心軸線呈環形均勻分布。

12、優選的，所述導流斗一側的外壁上成型有斜置的出料口；導流斗的外壁上固接有若干支撐腳，支撐腳繞導流斗的中心軸線呈環形均勻分布。

13、本實用新型的有益效果在于：

14、本裝置方便實現剔除漿料中的磁性金屬顆粒，避免磁性金屬顆粒隨漿料流入后續的制鞋工序；同時其剔除的磁性金屬顆粒也方便從碎漿裝置內移除。

技術特征：

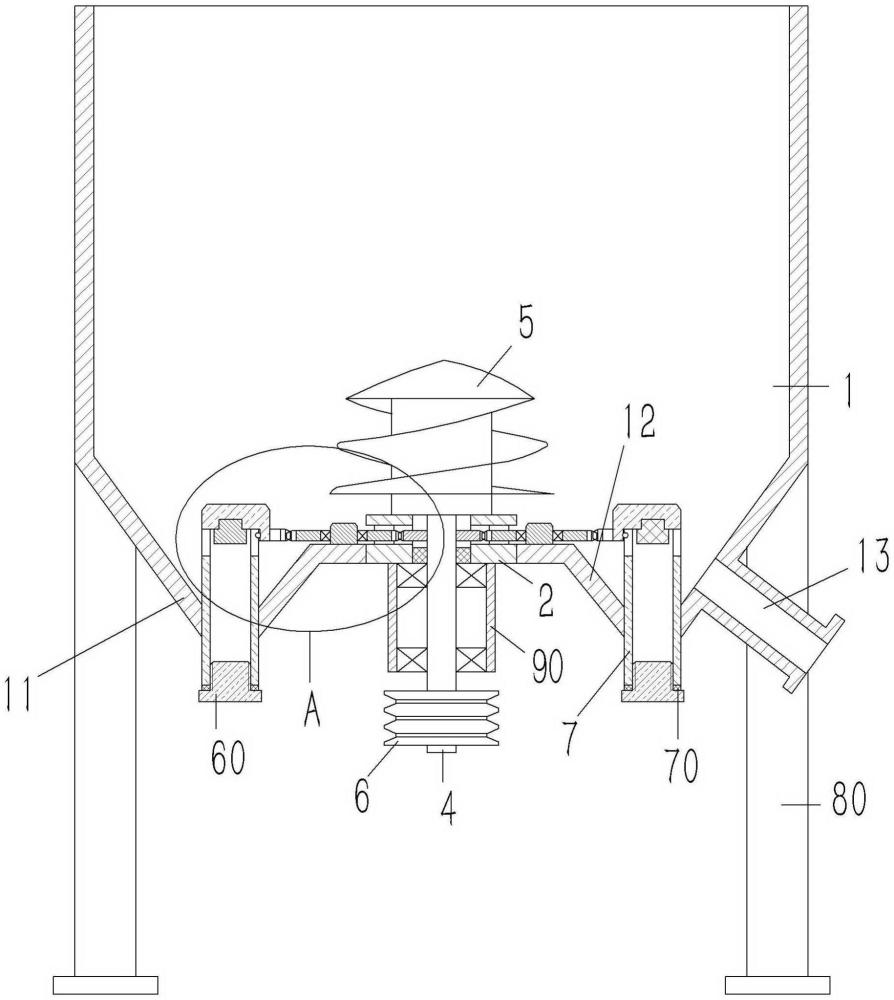

1.一種設有除雜機構的鞋用碎漿裝置，包括圓形的碎漿池(1)，碎漿池(1)的下端成型有圓錐形的導流斗(11)，導流斗(11)的中部成型有圓臺狀的連接座(12)，連接座(12)的中部插接固定有圓形的套座(2)，套座(2)內插設有豎向的旋轉主軸(4)，旋轉主軸(4)的上端插設在碎漿池(1)內并固接有碎漿葉輪(5)、下端伸出碎漿池(1)插套固定有帶輪(6)，其特征在于：連接座(12)和導流斗(11)的拐角處插接固定有若干呈環形分布的除渣管(7)，除渣管(7)的下端伸出碎漿池(1)插設連接有堵頭(60)、上端插設在碎漿池(1)內并成型有向上延伸的弧形擋板(71)，弧形擋板(71)上成型有矩形的除渣口(72)，除渣口(72)內插設有截面呈“凸”字形的除渣環(3)，除渣環(3)的上端插接固定在圓形的承載環(8)上，承載環(8)抵靠在弧形擋板(71)的上端面上；

2.根據權利要求1所述的一種設有除雜機構的鞋用碎漿裝置，其特征在于：所述的太陽輪(30)的直徑小于惰輪(20)的直徑，惰輪(20)通過軸承連接有定位軸(40)，定位軸(40)固接在碎漿葉輪(5)四周的連接座(12)上。

3.根據權利要求1所述的一種設有除雜機構的鞋用碎漿裝置，其特征在于：所述承載環(8)靠近除渣管(7)一側的側壁上成型有截面呈圓弧形的環形溝道，環形溝道內插設有若干鋼珠(9)，鋼珠(9)分別嵌置在弧形擋板(71)的外壁上。

4.根據權利要求2所述的一種設有除雜機構的鞋用碎漿裝置，其特征在于：所述的除渣管(7)為圓管，除渣管(7)上端的除渣口(72)的槽寬小于除渣管(7)的內管徑；所述的堵頭(60)呈t型，堵頭(60)螺接固定在除渣管(7)的下端；

5.根據權利要求4所述的一種設有除雜機構的鞋用碎漿裝置，其特征在于：所述的除渣管(7)設有四根，除渣管(7)繞碎漿池(1)的中心軸線呈環形均勻分布，除渣環(3)的中心軸線、承載環(8)的中心軸線和碎漿池(1)的中心軸線相重合。

6.根據權利要求1所述的一種設有除雜機構的鞋用碎漿裝置，其特征在于：所述碎漿池(1)和帶輪(6)之間的旋轉主軸(4)上插套有定位套筒(90)，定位套筒(90)內插設有若干深溝球軸承(110)，旋轉主軸(4)插設在深溝球軸承(110)內，定位套筒(90)的上端固接在套座(2)上。

7.根據權利要求4所述的一種設有除雜機構的鞋用碎漿裝置，其特征在于：所述除渣環(3)上的永磁鐵環(31)的圓弧弧度小于銅環(32)的圓弧弧度，永磁鐵環(31)繞承載環(8)的中心軸線呈環形均勻分布。

8.根據權利要求1所述的一種設有除雜機構的鞋用碎漿裝置，其特征在于：所述導流斗(11)一側的外壁上成型有斜置的出料口(13)；導流斗(11)的外壁上固接有若干支撐腳(80)，支撐腳(80)繞導流斗(11)的中心軸線呈環形均勻分布。

技術總結
一種設有除雜機構的鞋用碎漿裝置，包括圓形的碎漿池，碎漿池的下端成型有圓錐形的導流斗，導流斗的中部成型有圓臺狀的連接座，連接座的中部插接固定有圓形的套座，套座內插設有豎向的旋轉主軸，旋轉主軸的上端插設在碎漿池內并固接有碎漿葉輪、下端伸出碎漿池插套固定有帶輪，連接座和導流斗的拐角處插接固定有若干呈環形分布的除渣管，除渣管的下端伸出碎漿池插設連接有堵頭、上端插設在碎漿池內并成型有向上延伸的弧形擋板，弧形擋板上成型有矩形的除渣口，除渣口內插設有截面呈“凸”字形的除渣環。本裝置方便實現剔除漿料中的磁性金屬顆粒，避免磁性金屬顆粒隨漿料流入后續的制鞋工序；同時其剔除的磁性金屬顆粒也方便從碎漿裝置內移除。

技術研發人員：金勝華,黃華豐,王亮
受保護的技術使用者：浙江麗康鞋材有限公司
技術研發日：20240715
技術公布日：2025/4/28
