本技術屬于折痕機，具體涉及一種紙箱加工用折痕機。

背景技術：

1、紙箱是應用最廣泛的包裝用制品，按不同的用料標準分類，有瓦楞紙箱、單層紙板箱等，有各種規格和型號。包裝紙箱作為現代物流不可缺少的一部分，承擔著容裝、保護產品的重要責任，在紙箱的生產制造過程中，不同類型的紙箱在生產之前均需要對其進行壓痕操作，因?yàn)閴汉酆蟊阌谡郫B，避免出現紙箱表面出現裂痕，影響使用，所以折痕機在紙箱的加工過程中必不可少。

2、但現有的紙箱加工用折痕機不具有限位結構，在壓痕過程中，紙箱容易翹起，造成后續的存放堆積困難，且現有的紙箱加工用折痕機不具有壓痕結構，不具有調節壓痕位置的功能，不便于使用，因此亟需一種紙箱加工用折痕機來解決上述問題。

技術實現思路

1、為了克服上述的技術問題，本實用新型的目的在于提供一種紙箱加工用折痕機，以解決上述背景技術中提出的現有的紙箱加工用折痕機不具有限位結構，在壓痕過程中，紙箱容易翹起，造成后續的存放堆積困難，且現有的紙箱加工用折痕機不具有壓痕結構，不具有調節壓痕位置的功能，不便于使用的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種紙箱加工用折痕機，包括傳送帶、支撐腿、限位結構和壓痕結構，所述傳送帶的底部固定連接四個支撐腿，所述傳送帶的頂部安裝有限位結構，所述限位結構的頂部安裝有壓痕結構。

3、優選的，所述限位結構包括支架、支撐桿一、支撐桿二、限位板、彈簧和限位滾輥，所述支架固定連接在傳送帶的頂部，所述支架的內壁左右兩端均固定連接兩個支撐桿一。

4、優選的，所述支撐桿一滑動連接支撐桿二，所述支撐桿二的頂部固定連接限位板，所述限位板滑動連接支撐桿一，所述支撐桿一內安裝有彈簧。

5、優選的，所述彈簧的一端固定連接支撐桿一的內壁，所述彈簧的另一端固定連接限位板，兩個所述支撐桿二的底部固定連接限位滾輥。

6、優選的，所述壓痕結構包括滑軌、電機、螺紋桿、滑塊、電動伸縮桿和壓痕滾輥，所述滑軌固定連接在支架的頂部。

7、優選的，所述滑軌的前側固定連接電機，所述電機的驅動軸穿過滑軌固定連接螺紋桿，所述螺紋桿轉動連接滑軌。

8、優選的，所述螺紋桿螺紋連接滑塊，所述滑塊滑動連接滑軌，所述滑塊的底部固定連接電動伸縮桿，所述電動伸縮桿的底部固定連接壓痕滾輥。

9、與現有技術相比，本實用新型的有益效果是：

10、1、該一種紙箱加工用折痕機設置有限位結構，將紙箱放置在傳送帶的頂部，開啟傳送帶，使傳送帶帶動紙箱向右移動，紙箱經過限位結構時，使彈簧受到壓力而收縮，使支撐桿二和限位板向上移動，使支撐桿二帶動限位滾輥向上移動，使限位滾輥和傳送帶對紙箱進行輕微擠壓，通過限位結構可以使限位滾輥對紙箱進行輕微擠壓，防止紙箱發生滑動，且可以適應不同厚度的紙箱，提高了適用性。

11、2、該一種紙箱加工用折痕機設置有壓痕結構，開啟電機，使電機帶動螺紋桿轉動，螺紋桿帶動滑塊前后移動，使壓痕滾輥移動至紙箱需壓痕的地方，開啟電動伸縮桿，使電動伸縮桿的壓痕滾輥向下移動，當傳送帶帶動紙箱向右移動時，壓痕滾輥對紙箱進行壓痕操作，通過壓痕結構可以調節壓痕滾輥的位置，從而對紙箱的不同位置進行壓痕操作，便于使用。

技術特征：

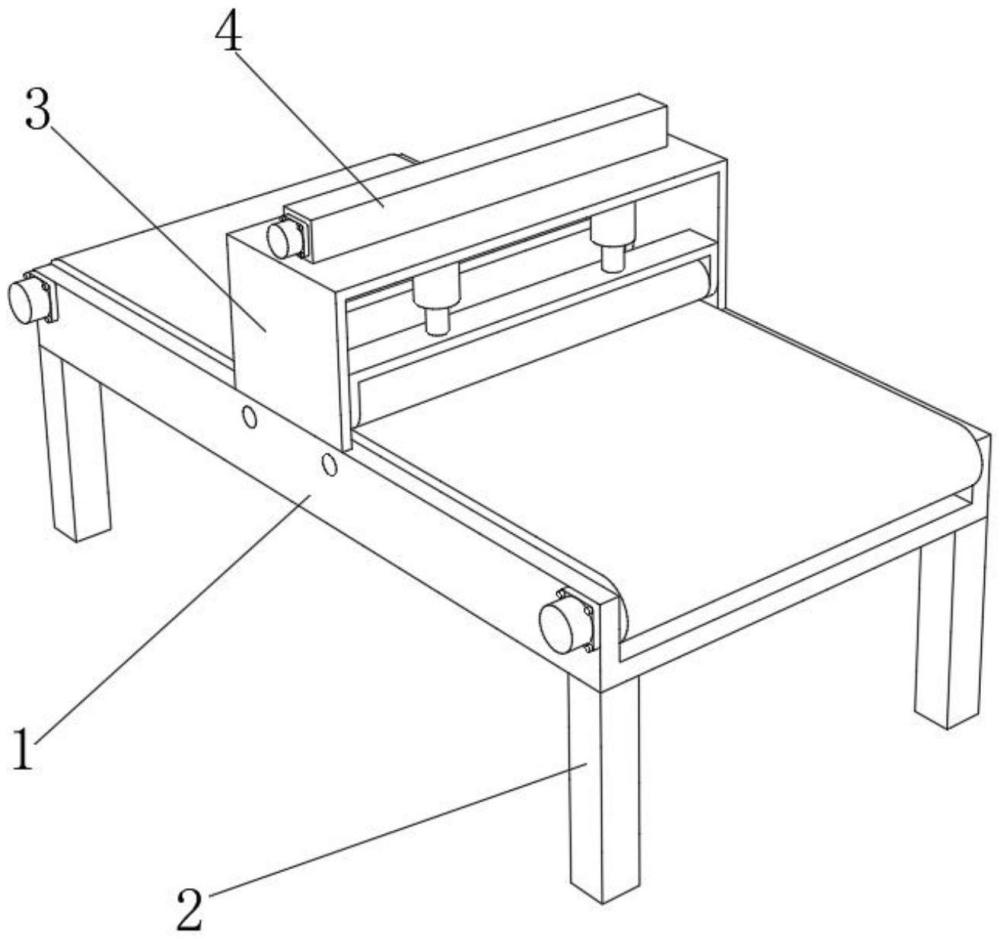

1.一種紙箱加工用折痕機，包括傳送帶(1)、支撐腿(2)、限位結構(3)和壓痕結構(4)，其特征在于：所述傳送帶(1)的底部固定連接四個支撐腿(2)，所述傳送帶(1)的頂部安裝有限位結構(3)，所述限位結構(3)的頂部安裝有壓痕結構(4)，所述限位結構(3)包括支架(31)、支撐桿一(32)、支撐桿二(33)、限位板(34)、彈簧(35)和限位滾輥(36)，所述支架(31)固定連接在傳送帶(1)的頂部，所述支架(31)的內壁左右兩端均固定連接兩個支撐桿一(32)，所述支撐桿一(32)滑動連接支撐桿二(33)，所述支撐桿二(33)的頂部固定連接限位板(34)，所述限位板(34)滑動連接支撐桿一(32)，所述支撐桿一(32)內安裝有彈簧(35)，所述彈簧(35)的一端固定連接支撐桿一(32)的內壁，所述彈簧(35)的另一端固定連接限位板(34)，兩個所述支撐桿二(33)的底部固定連接限位滾輥(36)，所述壓痕結構(4)包括滑軌(41)、電機(42)、螺紋桿(43)、滑塊(44)、電動伸縮桿(45)和壓痕滾輥(46)，所述滑軌(41)固定連接在支架(31)的頂部，所述滑軌(41)的前側固定連接電機(42)，所述電機(42)的驅動軸穿過滑軌(41)固定連接螺紋桿(43)，所述螺紋桿(43)轉動連接滑軌(41)，所述螺紋桿(43)螺紋連接滑塊(44)，所述滑塊(44)滑動連接滑軌(41)，所述滑塊(44)的底部固定連接電動伸縮桿(45)，所述電動伸縮桿(45)的底部固定連接壓痕滾輥(46)。

技術總結
本技術涉及折痕機技術領域，具體涉及一種紙箱加工用折痕機，包括傳送帶、支撐腿、限位結構和壓痕結構，所述傳送帶的底部固定連接四個支撐腿，所述傳送帶的頂部安裝有限位結構，所述限位結構的頂部安裝有壓痕結構。本技術設置有限位結構，將紙箱放置在傳送帶的頂部，開啟傳送帶，使傳送帶帶動紙箱向右移動，通過限位結構可以使限位滾輥對紙箱進行輕微擠壓，防止紙箱發生滑動，且可以適應不同厚度的紙箱，提高了適用性。本技術設置有壓痕結構，當傳送帶帶動紙箱向右移動時，壓痕滾輥對紙箱進行壓痕操作，通過壓痕結構可以調節壓痕滾輥的位置，從而對紙箱的不同位置進行壓痕操作，便于使用。
