本技術屬于嬰兒推車，特別涉及一種嬰兒推車的折疊結構。

背景技術：

1、嬰兒推車是嬰兒的“交通工具”，需要有人協助推著或者拉著才能走的車子，嬰兒推車一般由遮陽蓬、座墊、睡籃以及防霾罩組成。

2、市場上的一些嬰兒推車的車架上設置有硬質座墊，但是這種嬰兒推車的座墊體積較大，不方便折疊，還有一些嬰兒推車上具有柔性坐兜，通過車架將柔性坐兜展開，如中國實用新型專利cn202322774118.7公開的一種兒童推車，通過設置支撐套，支撐套可沿手推架上下滑動，并且前腳組件和后腳組件均與支撐套轉動連接，前腳支撐桿的一端與手推架的底部轉動連接，前腳支撐桿還與前腳組件轉動連接，以及后腳支撐桿的一端與手推架的底部轉動連接，后腳支撐桿的另一端與后腳組件轉動連接，當需要將兒童推車收攏至折疊狀態時，可將支撐套向上滑動，支撐套帶動前腳組件和后腳組件朝手推架收攏，并且前腳組件和后腳組件在收攏的過程中，可帶動前腳支撐桿和前腳組件互相收攏，以及還可帶動后腳支撐桿和后腳組件互相收攏，從而使得手推架、前腳組件、后腳組件、前腳支撐桿和后腳支撐桿均收攏于一處，收攏后的體積更加小。

3、上述結構通過可折疊的車架帶動布套座椅收縮和展開，可以減小嬰兒推車折疊后的體積，但是由于上述嬰兒推車左右兩側不能向中部折疊，從而導致嬰兒推車折疊后寬度比較大，不方便嬰兒推車的儲藏收納。

技術實現思路

1、為了克服現有技術中的缺陷，本實用新型的目的在于提供一種方便儲藏收納的嬰兒推車的折疊結構。

2、本實用新型的目的是這樣實現的：

3、一種嬰兒推車的折疊結構，包括可折疊的車架，車架上設置有車輪和柔性坐兜，車架包括可折疊設置的第一輪架和第二輪架，所述第一輪架包括兩組第一側架以及用于連接兩第一側架的第一折疊連桿，第二輪架包括兩組第二側架以及用于連接兩第二側架的第二折疊連桿，第一折疊連桿和第二折疊連桿均為可折疊結構，兩組第一側架分別與兩組第二側架可折疊連接；

4、所述第一輪架和第二輪架之間設置有兩組第三折疊連桿，兩組第三折疊連桿可相互折疊，第二側架上均滑動設置有滑動座，第三折疊連桿兩端分別設置有萬向連接座，第三折疊連桿一端通過萬向連接座與第一側架活動連接，第三折疊連桿通過萬向連接座與滑動座活動連接；第二輪架、第一輪架、第三折疊連桿和滑動座形成四桿機構；

5、所述車架上設置有限制第一折疊連桿和第二折疊連桿折疊的限位件，控制限位件運動，使第一折疊連桿和第二折疊連桿可相對折疊，從而使兩組第三折疊連桿可相互折疊，并使兩組第一側架和兩組第二側架可相互靠攏。

6、本實用新型進一步設置為：所述滑動座之間設置有輔助折疊連桿，輔助折疊連桿分別與滑動座轉動連接，控制輔助折疊連桿及第二折疊連桿折疊可使兩組第二側架相互靠攏。

7、本實用新型進一步設置為：所述第一輪架和/或第二輪架設置有柔性踏板，控制第一折疊連桿或第二折疊連桿折疊，柔性踏板可彎曲形變。

8、本實用新型進一步設置為：所述柔性踏板設置在第一折疊連桿和/或第二折疊連桿上方，且第一折疊連桿和/或第二折疊連桿可對柔性踏板進行支撐。

9、本實用新型進一步設置為：所述萬向連接座分別與第三折疊連桿和第一側架/滑動座轉動連接。

10、本實用新型進一步設置為：所述第二側架上設置有限位凸塊，限位凸塊限制滑動座在第二側架上的運動范圍，且滑動座抵靠在限位凸塊上使第三折疊連桿與第二側架垂直設置。

11、本實用新型進一步設置為：所述車架還包括推桿，推桿可向第一輪架滑動收縮，且推桿包括分別與兩組第一側架滑動連接的延伸桿，延伸桿之間設置有可折疊的第四折疊連桿；控制兩組第一側架和兩組第二側架相互靠攏可帶動第四折疊連桿折疊。

12、本實用新型進一步設置為：所述第四折疊連桿包括兩個轉動連接的第一桿體和第二桿體，第一桿體和第二桿體分別與兩個延伸桿轉動連接，第一桿體上設置有滑槽，第二桿體上設置有定位槽，限位件滑動設置在滑槽中，且滑槽中設置有第一彈性件，定位槽底部活動設置有驅動件，第一彈性件驅動限位件一端從滑槽中穿出并與定位槽配合，從而使兩個桿體相對固定，驅動件可驅動限位件從定位槽中脫離。

13、本實用新型進一步設置為：所述延伸桿下部設置有卡接件以及第二彈性件，第一側架上設置有兩組與卡接件適配的卡接孔，第二彈性件驅動卡接件分別與兩組卡接孔配合使延伸桿與第一側架保持收縮狀態和伸長狀態，且延伸桿上還設置有控制卡接件運動的控制組件，控制組件延伸至延伸桿上部。

14、本實用新型和現有技術相比具有的優點是：

15、1、本實用新型中可折疊的第一折疊連桿和第二折疊連桿使兩組第一側架以及兩組第二側架可相互靠攏，減小嬰兒推車折疊后的寬度，第二輪架、第一輪架、第三折疊連桿和滑動座形成四桿機構，方便第二輪架和第一輪架相互折疊靠攏，減小嬰兒推車折疊后的長度，從而減小嬰兒推車折疊后的體積，方便嬰兒推車的儲藏收納，且兩組可相互折疊的第三折疊連桿可使車架的前后折疊以及左右折疊同步進行，方便嬰兒推車的快速折疊，該結構中通過限位件限制第一折疊連桿和第二折疊連桿折疊即可使嬰兒推車保持展開狀態，方便使用者使用。

16、2、本實用新型中輔助折疊連桿的設置有利于提高嬰兒推車的結構強度，并便于滑動座的同步運動，方便嬰兒推車的展開及折疊；柔性踏板的設置方便嬰兒踩踏，提高嬰兒推車的舒適性，且柔性踏板不會影響嬰兒推車的折疊，方便嬰兒推車的快速展開和折疊；可對柔性踏板進行支撐的第一折疊連桿和/或第二折疊連桿有利于提高柔性踏板的穩定支撐，且可以避免柔性踏板形變較大而損壞。

17、3、本實用新型中分別與第三折疊連桿和第一側架/滑動座轉動連接的萬向連接座便于第三折疊連桿與第一側架和第二側架的靈活運動，便于嬰兒推車的展開和折疊；限位凸塊的設置有利于嬰兒推車展開時第二折疊連桿與第二側架的穩定連接，避免嬰兒推車使用過程中滑動座與第二側架發生相對運動并影響嬰兒推車的使用。

18、4、本實用新型中與兩組第一側架滑動連接的延伸桿便于推桿向第一側架收縮，便于減小嬰兒推車折疊后的高度，而第四折疊連桿的設置便于提高嬰兒推車的穩定性，避免延伸桿受力彎折損壞；設置在第四折疊連桿上的限位件便于使用者操作控制，便于使用者控制嬰兒推車的折疊。

19、5、本實用新型中通過卡接件和第二彈性件控制延伸桿與第一側架相對固定，并通過延伸至延伸桿上部的控制組件方便使用者快速控制卡接件運動，方便使用者控制第一側架與延伸桿的快速伸長或縮短。

技術特征：

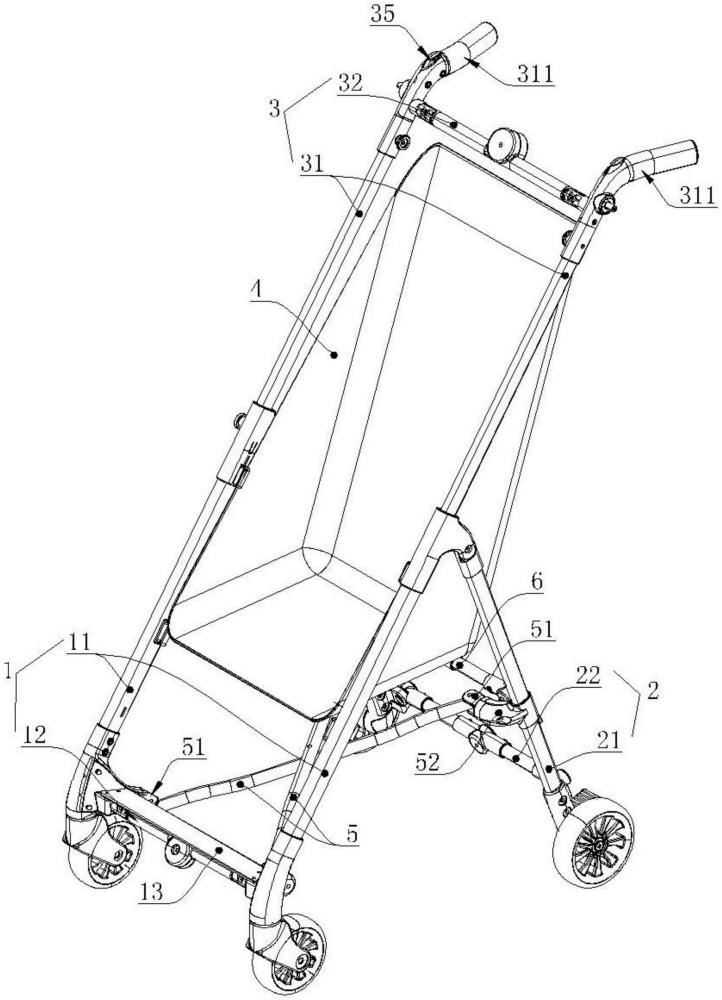

1.一種嬰兒推車的折疊結構，包括可折疊的車架，車架上設置有車輪和柔性坐兜(4)，車架包括可折疊設置的第一輪架(1)和第二輪架(2)，其特征在于：所述第一輪架(1)包括兩組第一側架(11)以及用于連接兩第一側架(11)的第一折疊連桿(12)，第二輪架(2)包括兩組第二側架(21)以及用于連接兩第二側架(21)的第二折疊連桿(22)，第一折疊連桿(12)和第二折疊連桿(22)均為可折疊結構，兩組第一側架(11)分別與兩組第二側架(21)可折疊連接；

2.根據權利要求1所述的一種嬰兒推車的折疊結構，其特征在于：所述滑動座(52)之間設置有輔助折疊連桿(6)，輔助折疊連桿(6)分別與滑動座(52)轉動連接，控制輔助折疊連桿(6)及第二折疊連桿(22)折疊可使兩組第二側架(21)相互靠攏。

3.根據權利要求1所述的一種嬰兒推車的折疊結構，其特征在于：所述第一輪架(1)和/或第二輪架(2)設置有柔性踏板(13)，控制第一折疊連桿(12)或第二折疊連桿(22)折疊，柔性踏板(13)可彎曲形變。

4.根據權利要求3所述的一種嬰兒推車的折疊結構，其特征在于：所述柔性踏板(13)設置在第一折疊連桿(12)和/或第二折疊連桿(22)上方，且第一折疊連桿(12)和/或第二折疊連桿(22)可對柔性踏板(13)進行支撐。

5.根據權利要求1所述的一種嬰兒推車的折疊結構，其特征在于：所述萬向連接座(51)分別與第三折疊連桿(5)和第一側架(11)/滑動座(52)轉動連接。

6.根據權利要求1所述的一種嬰兒推車的折疊結構，其特征在于：所述第二側架(21)上設置有限位凸塊(23)，限位凸塊(23)限制滑動座(52)在第二側架(21)上的運動范圍，且滑動座(52)抵靠在限位凸塊(23)上使第三折疊連桿(5)與第二側架(21)垂直設置。

7.根據權利要求1所述的一種嬰兒推車的折疊結構，其特征在于：所述車架還包括推桿(3)，推桿(3)可向第一輪架(1)滑動收縮，且推桿(3)包括分別與兩組第一側架(11)滑動連接的延伸桿(31)，延伸桿(31)之間設置有可折疊的第四折疊連桿(32)；控制兩組第一側架(11)和兩組第二側架(21)相互靠攏可帶動第四折疊連桿(32)折疊。

8.根據權利要求7所述的一種嬰兒推車的折疊結構，其特征在于：所述第四折疊連桿(32)包括兩個轉動連接的第一桿體(321)和第二桿體(322)，第一桿體(321)和第二桿體(322)分別與兩個延伸桿(31)轉動連接，第一桿體(321)上設置有滑槽(323)，第二桿體(322)上設置有定位槽(324)，限位件(7)滑動設置在滑槽(323)中，且滑槽(323)中設置有第一彈性件(71)，定位槽(324)底部活動設置有驅動件(72)，第一彈性件(71)驅動限位件(7)一端從滑槽(323)中穿出并與定位槽(324)配合，從而使兩個桿體相對固定，驅動件(72)可驅動限位件(7)從定位槽(324)中脫離。

9.根據權利要求7所述的一種嬰兒推車的折疊結構，其特征在于：所述延伸桿(31)下部設置有卡接件(34)以及第二彈性件(33)，第一側架(11)上設置有兩組與卡接件(34)適配的卡接孔(112)，第二彈性件(33)驅動卡接件(34)分別與兩組卡接孔(112)配合使延伸桿(31)與第一側架(11)保持收縮狀態和伸長狀態，且延伸桿(31)上還設置有控制卡接件(34)運動的控制組件(35)，控制組件(35)延伸至延伸桿(31)上部。

技術總結
本技術屬于嬰兒推車技術領域，特別涉及一種嬰兒推車的折疊結構，包括可折疊的車架，車架上設置有柔性坐兜，車架包括第一輪架和第二輪架，所述第一輪架包括兩組第一側架以及一個第一折疊連桿，第二輪架包括兩組第二側架以及一個第二折疊連桿，兩組第一側架分別與兩組第二側架可折疊連接；第一輪架和第二輪架之間設置有兩組第三折疊連桿，第二側架上均滑動設置有滑動座，第三折疊連桿兩端分別設置有萬向連接座，第三折疊連桿一端通過萬向連接座與第一側架活動連接，第三折疊連桿通過萬向連接座與滑動座活動連接；車架上設置有限制第一折疊連桿和第二折疊連桿折疊的限位件，本技術的目的在于提供一種方便儲藏收納的嬰兒推車的折疊結構。

技術研發人員：王秀麗
受保護的技術使用者：平鄉縣成前兒童玩具有限公司
技術研發日：20240717
技術公布日：2025/4/28
