本技術涉及瓦楞箱紙張生產，具體為一種具有過濾功能的瓦楞箱紙張生產裝置。

背景技術：

1、瓦楞原紙是生產瓦楞紙板的重要組成材料之一，瓦楞原紙要求纖維結合強度好，紙面平整，有較好的緊度和挺度，要求有一定的彈性，以保證制成的紙箱具有防震和耐壓能力。

2、目前的瓦楞箱紙張在進行生產時，碎槳中含有未碎完全的原料，需要進行過濾再生產，但是濾板容易堵塞，往往需要進行停機清理，導致生產效率較低，同時由于排料管較細，仍容易堵塞排料管導致排料不通暢的問題。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種具有過濾功能的瓦楞箱紙張生產裝置，以解決上述背景技術中提到的目前的瓦楞箱紙張在進行生產時，碎槳中含有未碎完全的原料，需要進行過濾再生產，但是濾板容易堵塞，往往需要進行停機清理，導致生產效率較低，同時由于排料管較細，仍容易堵塞排料管導致排料不通暢的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具有過濾功能的瓦楞箱紙張生產裝置，包括安裝座，所述安裝座的外表面固定安裝有碎漿箱，所述碎漿箱的外表面設置有箱蓋，所述箱蓋的外表面設置有伺服電機，所述伺服電機的輸出端固定安裝有轉動輥，所述轉動輥與箱蓋轉動連接，所述轉動輥的外表面設置有若干個槳板，若干個所述槳板的外表面均固定安裝有軟齒板，若干個所述軟齒板的外表面轉動連接有兩個一號濾板、二號濾板和三號濾板，兩個所述一號濾板、二號濾板和三號濾板的外表面均固定安裝有密封塊，所述碎漿箱的外表面開設有六個插槽，六個所述密封塊與六個所述插槽密封插設，且兩個所述一號濾板、二號濾板和三號濾板均與碎漿箱的內壁插設連接。

3、優選的，所述安裝座的外表面設置有一號電機，所述一號電機的輸出端固定安裝有固定輥，所述固定輥的外表面固定安裝有螺旋輸料件，所述碎漿箱的底部固定連通有下料管，所述螺旋輸料件的外表面與下料管的內壁轉動連接，所述下料管的外表面固定連通有排料口。

4、優選的，所述固定輥的外表面固定安裝有若干個攪料板，所述碎漿箱的內壁轉動連接有刮板，所述刮板的外表面與固定輥的外表面固定連接。

5、優選的，兩個所述一號濾板的濾孔一致，兩個所述二號濾板的濾孔一致，兩個所述三號濾板的濾孔一致，且所述一號濾板的濾孔大于二號濾板的濾孔，所述二號濾板的濾孔大于三號濾板的濾孔。

6、優選的，兩個所述一號濾板、二號濾板和三號濾板均呈半圓形，兩個所述一號濾板、二號濾板和三號濾板呈從上往下設置。

7、優選的，所述箱蓋的外表面固定連通有加料斗和加料管，所述加料斗的外表面轉動連接有斗蓋。

8、與現有技術相比，本實用新型的有益效果是：

9、1、該具有過濾功能的瓦楞箱紙張生產裝置，通過控制伺服電機進行運作，帶動若干個槳板的外表面均固定安裝有軟齒板對兩個一號濾板、二號濾板和三號濾板的外表面進行刮擦減少堵塞的同時，當兩個一號濾板、二號濾板和三號濾板發生堵塞時，將密封塊從插槽內進行抽出，從而達到了避免需要進行停機清理，導致生產效率較低的效果。

10、2、該具有過濾功能的瓦楞箱紙張生產裝置，通過控制一號電機進行運作，帶動固定輥進行轉動，在固定輥的轉動下螺旋輸送件對下料管的內壁進行轉動，在順時針轉動下進行下料，最后從排料口進行排出，從而達到了減少排料管堵塞致排料不通暢的效果。

技術特征：

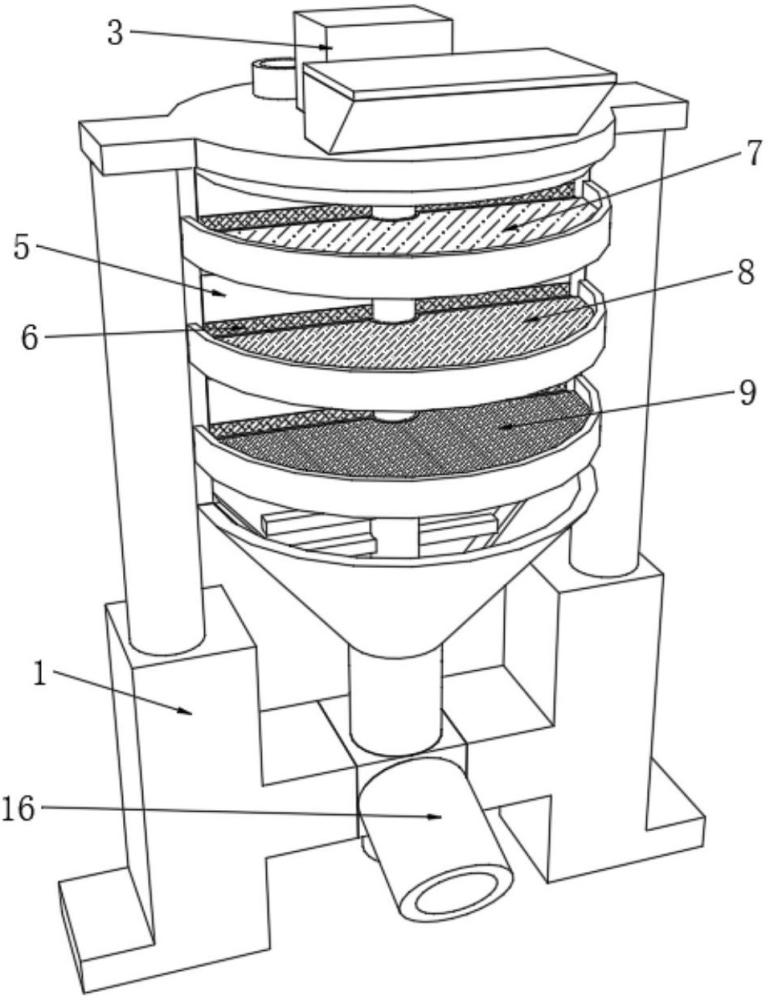

1.一種具有過濾功能的瓦楞箱紙張生產裝置，包括安裝座（1），其特征在于：所述安裝座（1）的外表面固定安裝有碎漿箱（2），所述碎漿箱（2）的外表面設置有箱蓋（19），所述箱蓋（19）的外表面設置有伺服電機（3），所述伺服電機（3）的輸出端固定安裝有轉動輥（4），所述轉動輥（4）與箱蓋（19）轉動連接，所述轉動輥（4）的外表面設置有若干個槳板（5），若干個所述槳板（5）的外表面均固定安裝有軟齒板（6），若干個所述軟齒板（6）的外表面轉動連接有兩個一號濾板（7）、二號濾板（8）和三號濾板（9），兩個所述一號濾板（7）、二號濾板（8）和三號濾板（9）的外表面均固定安裝有密封塊（11），所述碎漿箱（2）的外表面開設有六個插槽（10），六個所述密封塊（11）與六個所述插槽（10）密封插設，且兩個所述一號濾板（7）、二號濾板（8）和三號濾板（9）均與碎漿箱（2）的內壁插設連接。

2.根據權利要求1所述的一種具有過濾功能的瓦楞箱紙張生產裝置，其特征在于：所述安裝座（1）的外表面設置有一號電機（13），所述一號電機（13）的輸出端固定安裝有固定輥（14），所述固定輥（14）的外表面固定安裝有螺旋輸料件（15），所述碎漿箱（2）的底部固定連通有下料管（12），所述螺旋輸料件（15）的外表面與下料管（12）的內壁轉動連接，所述下料管（12）的外表面固定連通有排料口（16）。

3.根據權利要求2所述的一種具有過濾功能的瓦楞箱紙張生產裝置，其特征在于：所述固定輥（14）的外表面固定安裝有若干個攪料板（17），所述碎漿箱（2）的內壁轉動連接有刮板（18），所述刮板（18）的外表面與固定輥（14）的外表面固定連接。

4.根據權利要求1所述的一種具有過濾功能的瓦楞箱紙張生產裝置，其特征在于：兩個所述一號濾板（7）的濾孔一致，兩個所述二號濾板（8）的濾孔一致，兩個所述三號濾板（9）的濾孔一致，且所述一號濾板（7）的濾孔大于二號濾板（8）的濾孔，所述二號濾板（8）的濾孔大于三號濾板（9）的濾孔。

5.根據權利要求1所述的一種具有過濾功能的瓦楞箱紙張生產裝置，其特征在于：兩個所述一號濾板（7）、二號濾板（8）和三號濾板（9）均呈半圓形，兩個所述一號濾板（7）、二號濾板（8）和三號濾板（9）呈從上往下設置。

6.根據權利要求1所述的一種具有過濾功能的瓦楞箱紙張生產裝置，其特征在于：所述箱蓋（19）的外表面固定連通有加料斗和加料管，所述加料斗的外表面轉動連接有斗蓋。

技術總結
本技術涉及瓦楞箱紙張生產技術領域，且公開了一種具有過濾功能的瓦楞箱紙張生產裝置，包括安裝座，所述安裝座的外表面固定安裝有碎漿箱，所述碎漿箱的外表面設置有箱蓋，所述箱蓋的外表面設置有伺服電機，所述伺服電機的輸出端固定安裝有轉動輥，所述轉動輥與箱蓋轉動連接，所述轉動輥的外表面設置有若干個槳板，該具有過濾功能的瓦楞箱紙張生產裝置，通過控制伺服電機進行運作，帶動若干個槳板的外表面均固定安裝有軟齒板對兩個一號濾板、二號濾板和三號濾板的外表面進行刮擦減少堵塞的同時，當兩個一號濾板、二號濾板和三號濾板發生堵塞時，將密封塊從插槽內進行抽出，從而達到了避免需要進行停機清理，導致生產效率較低的效果。

技術研發人員：褚東舉,徐海泉,馬武,褚玉坤,孫亞爽,常杰平
受保護的技術使用者：南陽駿達印務股份有限公司
技術研發日：20240718
技術公布日：2025/4/28
