本技術涉及紙制品加工，尤其涉及紙制品壓紋處理設備。

背景技術：

1、紙制品壓紋處理設備是印刷包裝行業中不可或缺的一部分，它們用于在紙張或其他紙質材料上創造出各種圖案和紋理，以增強產品的視覺效果和手感。壓紋機主要用于在紙張表面形成凹凸圖案，提升產品的美觀度和檔次。它可以在紙張上采用機械壓花或皺紙的方法，使其表面形成凹凸圖案，使紙張更具質感。紙制品壓紋處理設備包括的結構一般有固定機構，連接機構，動力機構和其他輔助機構。

2、現有技術中紙制品壓紋處理設備大多未設置夾持機構對需壓紋的紙制品進行夾持，在壓紋過程中會發生紙制品位移情況導致壓紋質量不過關，降低了壓紋的作業質量低，降低了裝置的實用性。

技術實現思路

1、為了彌補以上不足，本實用新型提供了紙制品壓紋處理設備，旨在改善現有技術中紙制品壓紋處理設備大多未設置夾持機構對需壓紋的紙制品進行夾持導致的壓紋作業質量低，裝置的實用性低的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：紙制品壓紋處理設備，包括工作臺和頂板，所述工作臺的頂部固定連接有四個支撐桿，四個所述支撐桿的頂端均固定連接在所述頂板的底部，所述頂板的底部固定連接有液壓缸，所述液壓缸的輸出端滑動連接有壓頭，所述工作臺的底端固定連接有固定殼，所述固定殼的內部固定連接有驅動裝置，所述驅動裝置的輸出端固定連接有絲桿，所述絲桿的外部螺紋連接有連接板，所述連接板的外部固定連接有u型架，所述u型架的內部轉動連接有連桿，所述連桿遠離所述u型架的一端轉動連接有u型夾，所述u型夾的頂端固定連接有滑塊，所述滑塊的頂端兩側均轉動連接有連接桿，兩個所述連接桿遠離所述滑塊的一側均轉動連接有u型扣，兩個所述u型扣之間滑動連接有夾塊，所述壓頭的內部設置有連接機構，所述連接機構是為了快速拆除更換所述壓頭而設置。

3、作為上述技術方案的進一步描述：

4、所述連接機構包括兩個限位塊，兩個所述限位塊均滑動連接在所述壓頭的內部，兩個所述限位塊之間固定連接有復位彈簧，兩個所述限位塊的相背側均固定連接有卡合頭，所述液壓缸的輸出端兩側均開設有卡孔，所述卡合頭與所述卡孔相卡合。

5、作為上述技術方案的進一步描述：

6、所述工作臺的頂端固定連接有工作板，所述工作板的頂部開設有四個滑槽，四個所述滑塊均滑動連接在四個所述滑槽的內部。

7、作為上述技術方案的進一步描述：

8、所述夾塊的一側固定連接有兩個內軸，兩個所述內軸的外部均套設有擠壓彈簧。

9、作為上述技術方案的進一步描述：

10、所述工作臺的底端四角均固定連接有支撐腿，四個所述支撐腿的底端均設置有防滑墊。

11、作為上述技術方案的進一步描述：

12、四個所述夾塊的相對側均設置有防滑紋。

13、作為上述技術方案的進一步描述：

14、兩個所述卡合頭均貫穿所述壓頭的兩側。

15、作為上述技術方案的進一步描述：

16、兩個所述擠壓彈簧的一側固定連接在兩個所述u型扣的一側，兩個所述擠壓彈簧的另一側固定連接在所述夾塊的內部。

17、本實用新型具有如下有益效果：

18、1、本實用新型中，將紙制品放置在工作板上，啟動驅動裝置轉動絲桿使得連接板向下移動，通過連桿的傳動作用使得四個滑塊相對聚攏，帶動四個夾塊相對聚攏夾緊紙制品，夾塊背面的擠壓彈簧受到連接桿的推力收縮受力卸去一部分夾持力，使得夾持不會過緊導致紙制品的損壞，夾好紙制品后啟動液壓缸落下壓頭進行壓紋作業即可，實現了通過夾持機構對紙制品進行固定的效果，使得在壓紋作業中不會發生紙制品偏移現象，提高了壓紋作業的質量，提高了裝置的實用性。

19、2、本實用新型中，需更換壓頭時，向內按壓兩個卡合頭使其縮回壓頭的內部，壓縮復位彈簧即可拆下壓頭，將新的壓頭滑入液壓缸的輸出端，復位彈簧回彈通過限位塊將卡合頭重新彈出與卡孔相卡合即可完成更換，實現了快速更換壓頭的效果，在需要壓制不同花紋時無需再通過更換整體液壓設備來進行作業，提高了裝置的實用性。

技術特征：

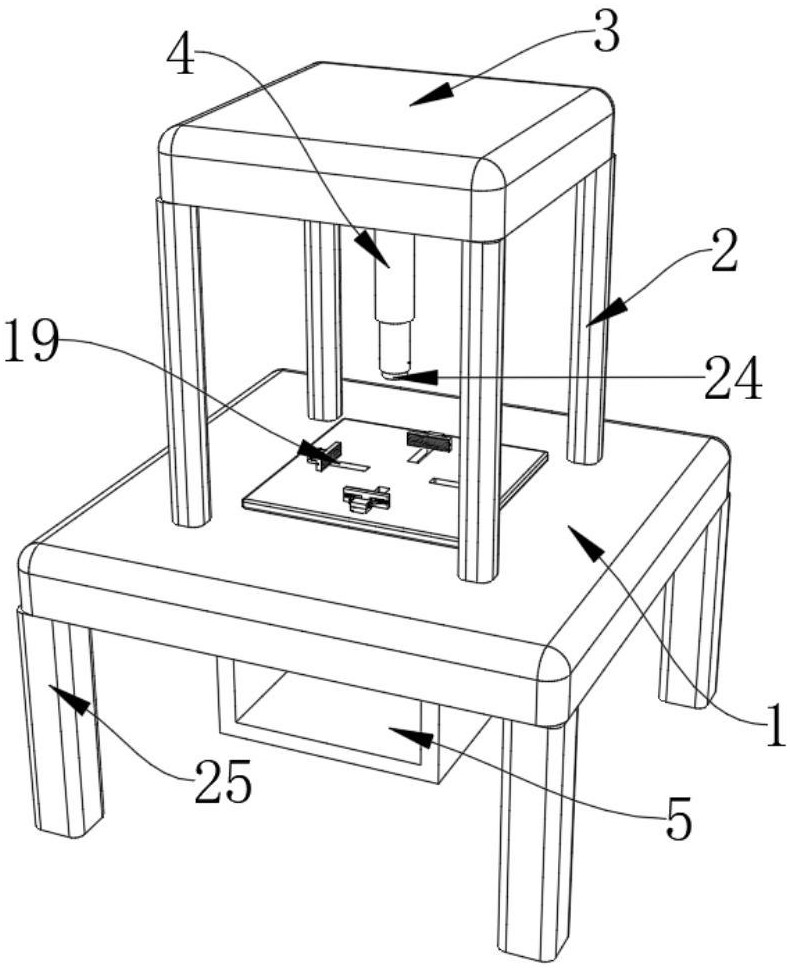

1.紙制品壓紋處理設備，包括工作臺（1）和頂板（3），其特征在于：所述工作臺（1）的頂部固定連接有四個支撐桿（2），四個所述支撐桿（2）的頂端均固定連接在所述頂板（3）的底部，所述頂板（3）的底部固定連接有液壓缸（4），所述液壓缸（4）的輸出端滑動連接有壓頭（24），所述工作臺（1）的底端固定連接有固定殼（5），所述固定殼（5）的內部固定連接有驅動裝置（6），所述驅動裝置（6）的輸出端固定連接有絲桿（7），所述絲桿（7）的外部螺紋連接有連接板（8），所述連接板（8）的外部固定連接有u型架（9），所述u型架（9）的內部轉動連接有連桿（10），所述連桿（10）遠離所述u型架（9）的一端轉動連接有u型夾（11），所述u型夾（11）的頂端固定連接有滑塊（12），所述滑塊（12）的頂端兩側均轉動連接有連接桿（14），兩個所述連接桿（14）遠離所述滑塊（12）的一側均轉動連接有u型扣（15），兩個所述u型扣（15）之間滑動連接有夾塊（18），所述壓頭（24）的內部設置有連接機構，所述連接機構是為了快速拆除更換所述壓頭（24）而設置。

2.根據權利要求1所述的紙制品壓紋處理設備，其特征在于：所述連接機構包括兩個限位塊（21），兩個所述限位塊（21）均滑動連接在所述壓頭（24）的內部，兩個所述限位塊（21）之間固定連接有復位彈簧（20），兩個所述限位塊（21）的相背側均固定連接有卡合頭（22），所述液壓缸（4）的輸出端兩側均開設有卡孔（23），所述卡合頭（22）與所述卡孔（23）相卡合。

3.根據權利要求1所述的紙制品壓紋處理設備，其特征在于：所述工作臺（1）的頂端固定連接有工作板（13），所述工作板（13）的頂部開設有四個滑槽（19），四個所述滑塊（12）均滑動連接在四個所述滑槽（19）的內部。

4.根據權利要求1所述的紙制品壓紋處理設備，其特征在于：所述夾塊（18）的一側固定連接有兩個內軸（17），兩個所述內軸（17）的外部均套設有擠壓彈簧（16）。

5.根據權利要求1所述的紙制品壓紋處理設備，其特征在于：所述工作臺（1）的底端四角均固定連接有支撐腿（25），四個所述支撐腿（25）的底端均設置有防滑墊。

6.根據權利要求1所述的紙制品壓紋處理設備，其特征在于：四個所述夾塊（18）的相對側均設置有防滑紋。

7.根據權利要求2所述的紙制品壓紋處理設備，其特征在于：兩個所述卡合頭（22）均貫穿所述壓頭（24）的兩側。

8.根據權利要求4所述的紙制品壓紋處理設備，其特征在于：兩個所述擠壓彈簧（16）的一側固定連接在兩個所述u型扣（15）的一側，兩個所述擠壓彈簧（16）的另一側固定連接在所述夾塊（18）的內部。

技術總結
本技術涉及紙制品加工技術領域，公開了紙制品壓紋處理設備，包括工作臺和頂板，所述工作臺的底端固定連接有固定殼，所述固定殼的內部固定連接有驅動裝置，所述驅動裝置的輸出端固定連接有絲桿，所述絲桿的外部螺紋連接有連接板，所述U型夾的頂端固定連接有滑塊，所述滑塊的頂端兩側均轉動連接有連接桿，兩個所述連接桿遠離所述滑塊的一側均轉動連接有U型扣，兩個所述U型扣之間滑動連接有夾塊。本技術中，啟動驅動裝置轉動絲桿使得連接板向下移動，通過連桿的傳動作用使得四個滑塊相對聚攏，帶動四個夾塊相對聚攏夾緊紙制品，實現了通過夾持機構對紙制品進行固定的效果，提高了壓紋作業的質量，提高了裝置的實用性。

技術研發人員：陳開筍
受保護的技術使用者：蒼南縣蘇文印務有限公司
技術研發日：20240726
技術公布日：2025/4/28
