本申請涉及膠膜涂覆，具體為一種膠膜涂覆機構。

背景技術：

1、覆膜機可分為即涂型覆膜機和預涂型覆膜機兩大類。是一種用于紙類、薄膜專用設備。即涂型覆膜機包括上膠、烘干、熱壓三部分，其適用范圍寬，加工性能穩定可靠，是國內廣泛使用的覆膜設備。預涂型覆膜機，無上膠和干燥部分，體積小、造價低、操作靈活方便，不僅適用大批量印刷品的覆膜加工，而且適用自動化桌面辦公系統等小批量、零散的印刷品的覆膜加工，很有發展前途，貼紙在生產的過程中需要首先將膠層涂覆到紙基上，再進行復合粘貼，而膠層涂覆這一貼紙生產的關鍵步驟需要機械來完成。

2、現有的膠膜涂覆機構通過將紙基與附帶膠層的紙張同時從兩個傳動軸之間通過，使紙張上的膠層涂覆在紙基上，然后通過收卷輥對紙張進行回收，但是在對紙張回收過程中，需要操作人員注意收卷輥，來及時對收卷輥進行更換，導致提高了工作強度的問題。

技術實現思路

1、本實用新型的目的在于解決或至少緩解現有的膠膜涂覆機構通過將紙基與附帶膠層的紙張同時從兩個傳動軸之間通過，使紙張上的膠層涂覆在紙基上，然后通過收卷輥對紙張進行回收，但是在對紙張回收過程中，需要操作人員注意收卷輥，來及時對收卷輥進行更換，導致提高了工作強度的問題。

2、為實現上述目的，本實用新型采用如下的技術方案：

3、一種膠膜涂覆機構，包括機座，所述機座頂端一側轉動連接有兩個導向輥，所述機座上設有用于將紙張上膠層涂覆到紙基上的涂覆組件和用于對紙張進行收集的回收組件，所述回收組件包括固定連接在所述機座上表面一端兩個豎直設置的第一支撐板，所述第一支撐板側壁均開設有第一滑槽，所述第一滑槽內均滑動連接有第一連接塊，兩個所述第一連接塊相對的一端設有第一連接件，兩個所述第一連接塊之間通過所述第一連接件轉動連接有收卷輥，所述第一連接塊上設有用于驅動收卷輥轉動的驅動機構，兩個所述第一支撐板之間位于所述第一滑槽下方固定連接有擋板，所述第一連接塊底端均固定連接有彈簧，所述彈簧遠離所述第一連接塊的一端與所述第一滑槽底壁固定連接，其中一個所述第一連接塊頂端固定連接有觸碰開關器，所述第一支撐板頂端位于所述觸碰開關器上方固定連接有警報器，所述警報器與所述觸碰開關器電性連接。

4、通過采取以上技術方案，使用時，通過兩個導向輥對紙基和附帶膠層的紙張進行導向傳送，使其通過涂覆組件對紙基進行涂覆，再將紙張的一端與收卷輥進行連接，通過驅動機構帶動收卷輥轉動對紙張進行收集，當收卷輥上的紙張收卷過多變厚與擋板接觸時，會撐開彈簧，將第一連接塊在第一滑槽中向上滑動，使觸碰開關器與第一滑槽頂壁進行接觸，來啟動警報器，提醒人員收卷輥無法再繼續回收紙張，需要進行清理，盡量避免了需要操作人員注意收卷輥，來及時對收卷輥進行更換，導致提高了工作強度的問題。

5、可選地，所述涂覆組件包括固定連接在所述機座上表面的兩個豎直設置的第二支撐板，兩個所述第二支撐板之間轉動連接有第一傳動輥，所述第二支撐板均設有第二連接件，所述第二支撐板通過所述第二連接件轉動連接有第二傳動輥。

6、通過采取以上技術方案，通過將紙基和附帶膠層的紙張從第一傳動輥和第二傳動輥之間通過，使紙張附帶膠層的一面與紙基進行貼合，對紙基進行膠膜涂覆。

7、可選地，所述第一連接件包括轉動連接在兩個所述第一連接塊相對一側的連接軸，兩個所述連接軸相對的一端固定連接有連接盤，所述連接盤一側側壁均設有多個固定螺栓，所述固定螺栓輸出端均貫穿所述連接盤并分別與所述收卷輥兩端螺紋連接。

8、通過采取以上技術方案，當收卷輥上紙張收集過多時，通過轉動固定螺栓，將連接盤與收卷輥脫離連接，即可將收卷輥拆卸下來，進行更換。

9、可選地，所述驅動機構包括固定連接在其中一個所述第一連接塊一側側壁的電機，所述電機輸出端與其中一個所述連接軸固定連接。

10、通過采取以上技術方案，通過啟動電機可以使連接軸轉動，來帶動收卷輥進行轉動，方便將紙張進行回收。

11、可選地，所述第二連接件包括開設在所述第二支撐板一側側壁的第二滑槽，所述第二滑槽內均滑動連接有第二連接塊，所述第二傳動輥兩端分別與所述第二連接塊轉動連接，兩個所述第二支撐板頂端固定連接有同一個安裝板，所述安裝板上表面固定連接有氣缸，所述氣缸輸出端固定連接有固定板，所述固定板下表面兩端固定連接有連接桿，所述連接桿遠離所述固定板的一端均貫穿所述第二支撐板并與所述第二連接塊固定連接。

12、通過采取以上技術方案，根據紙基與紙張的厚度，啟動氣缸，使固定板帶動連接桿上下移動，將第二連接塊在第二滑槽中上下滑動，調節第二傳動輥與第一傳動輥之間的距離，對不同厚度的紙基進行涂覆。

13、可選地，所述彈簧內均設有伸縮桿，所述伸縮桿兩端分別與所述第二連接塊與所述第二滑槽底壁固定連接。

14、通過采取以上技術方案，通過伸縮桿可以提高彈簧的穩定性，防止彈簧出現彎曲，導致收卷輥晃動。

15、可選地，所述擋板上表面固定連接有橡膠墊。

16、通過采取以上技術方案，通過橡膠墊可以防止紙張與擋板直接接觸，降低對紙張的損傷。

17、可選的，所述第二滑槽內均固定連接有一組垂直設置的限位桿，所述第二連接塊套設在所述限位桿上并形成滑動連接。

18、通過采取以上技術方案，通過限位桿可以提高第二連接塊在第二滑槽中滑動的穩定性。

19、綜上所述，本申請有益效果如下：

20、(1)本申請通過第一滑槽、第一連接塊和彈簧等結構間的配合設置，使用時，通過兩個導向輥對紙基和附帶膠層的紙張進行導向傳送，使其通過涂覆組件對紙基進行涂覆，再將紙張的一端與收卷輥進行連接，通過驅動機構帶動收卷輥轉動對紙張進行收集，當收卷輥上的紙張收卷過多變厚與擋板接觸時，會撐開彈簧，將第一連接塊在第一滑槽中向上滑動，使觸碰開關器與第一滑槽頂壁進行接觸，來啟動警報器，提醒人員收卷輥無法再繼續回收紙張，需要進行清理，盡量避免了需要操作人員注意收卷輥，來及時對收卷輥進行更換，導致提高了工作強度的問題；

21、(2)根據紙基與紙張的厚度，啟動氣缸，使固定板帶動連接桿上下移動，將第二連接塊在第二滑槽中上下滑動，調節第二傳動輥與第一傳動輥之間的距離，對不同厚度的紙基進行涂覆。

技術特征：

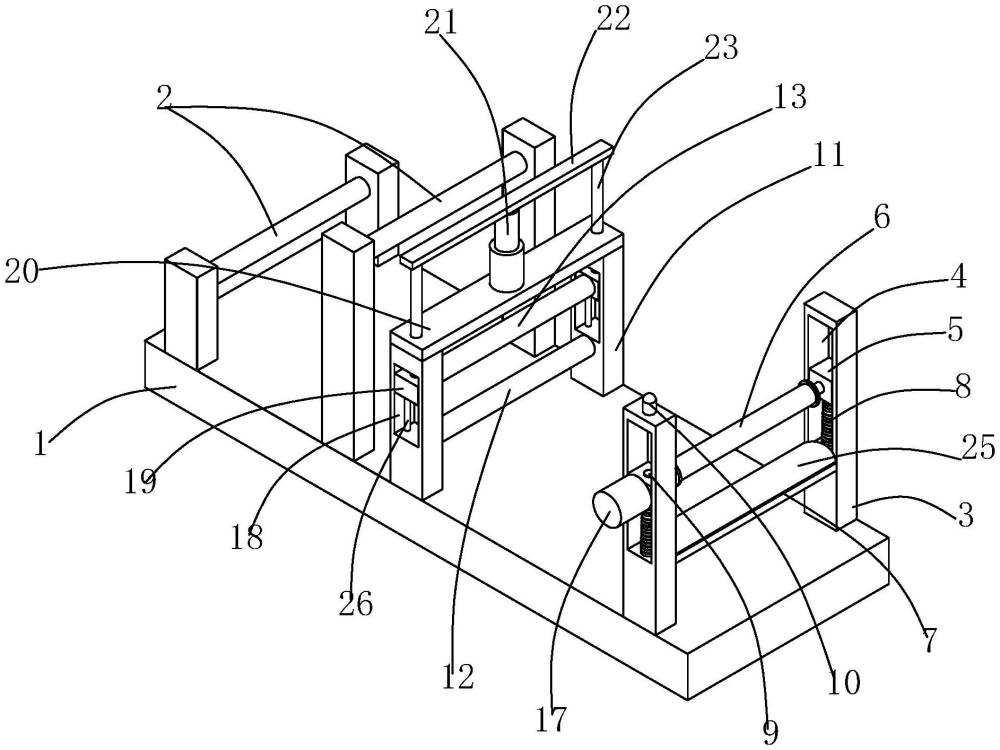

1.一種膠膜涂覆機構，包括機座(1)，所述機座(1)頂端一側轉動連接有兩個導向輥(2)，所述機座(1)上設有用于將紙張上膠層涂覆到紙基上的涂覆組件和用于對紙張進行收集的回收組件，其特征在于：所述回收組件包括固定連接在所述機座(1)上表面一端兩個豎直設置的第一支撐板(3)，所述第一支撐板(3)側壁均開設有第一滑槽(4)，所述第一滑槽(4)內均滑動連接有第一連接塊(5)，兩個所述第一連接塊(5)相對的一端設有第一連接件，兩個所述第一連接塊(5)之間通過所述第一連接件轉動連接有收卷輥(6)，所述第一連接塊(5)上設有用于驅動所述收卷輥(6)轉動的驅動機構，兩個所述第一支撐板(3)之間位于所述第一滑槽(4)下方固定連接有擋板(7)，所述第一連接塊(5)底端均固定連接有彈簧(8)，所述彈簧(8)遠離所述第一連接塊(5)的一端與所述第一滑槽(4)底壁固定連接，其中一個所述第一連接塊(5)頂端固定連接有觸碰開關器(9)，所述第一支撐板(3)頂端位于所述觸碰開關器(9)上方固定連接有警報器(10)，所述警報器(10)與所述觸碰開關器(9)電性連接。

2.根據權利要求1所述的一種膠膜涂覆機構，其特征在于：所述涂覆組件包括固定連接在所述機座(1)上表面的兩個豎直設置的第二支撐板(11)，兩個所述第二支撐板(11)之間轉動連接有第一傳動輥(12)，所述第二支撐板(11)均設有第二連接件，所述第二支撐板(11)通過所述第二連接件轉動連接有第二傳動輥(13)。

3.根據權利要求2所述的一種膠膜涂覆機構，其特征在于：所述第一連接件包括轉動連接在兩個所述第一連接塊(5)相對一側的連接軸(14)，兩個所述連接軸(14)相對的一端固定連接有連接盤(15)，所述連接盤(15)一側側壁均設有多個固定螺栓(16)，所述固定螺栓(16)輸出端均貫穿所述連接盤(15)并分別與所述收卷輥(6)兩端螺紋連接。

4.根據權利要求3所述的一種膠膜涂覆機構，其特征在于：所述驅動機構包括固定連接在其中一個所述第一連接塊(5)一側側壁的電機(17)，所述電機(17)輸出端與其中一個所述連接軸(14)固定連接。

5.根據權利要求4所述的一種膠膜涂覆機構，其特征在于：所述第二連接件包括開設在所述第二支撐板(11)一側側壁的第二滑槽(18)，所述第二滑槽(18)內均滑動連接有第二連接塊(19)，所述第二傳動輥(13)兩端分別與所述第二連接塊(19)轉動連接，兩個所述第二支撐板(11)頂端固定連接有同一個安裝板(20)，所述安裝板(20)上表面固定連接有氣缸(21)，所述氣缸(21)輸出端固定連接有固定板(22)，所述固定板(22)下表面兩端固定連接有連接桿(23)，所述連接桿(23)遠離所述固定板(22)的一端均貫穿所述第二支撐板(11)并與所述第二連接塊(19)固定連接。

6.根據權利要求1所述的一種膠膜涂覆機構，其特征在于：所述彈簧(8)內均設有伸縮桿(24)，所述伸縮桿(24)兩端分別與所述第一連接塊(5)與所述第一滑槽(4)底壁固定連接。

7.根據權利要求1所述的一種膠膜涂覆機構，其特征在于：所述擋板(7)上表面固定連接有橡膠墊(25)。

8.根據權利要求5所述的一種膠膜涂覆機構，其特征在于：所述第二滑槽(18)內均固定連接有一組垂直設置的限位桿(26)，所述第二連接塊(19)套設在所述限位桿(26)上并形成滑動連接。

技術總結
本技術涉及膠膜涂覆技術領域，具體為一種膠膜涂覆機構，包括機座，機座頂端一側轉動連接有兩個導向輥，機座上設有用于將紙張上膠層涂覆到紙基上的涂覆組件和用于對紙張進行收集的回收組件，回收組件包括固定連接在機座上表面一端兩個豎直設置的第一支撐板，第一支撐板側壁均開設有第一滑槽，第一滑槽內均滑動連接有第一連接塊，本申請通過第一滑槽、第一連接塊和彈簧等結構間的配合設置，通過收卷輥對紙張收集，當收卷輥上的紙張與擋板接觸會撐開彈簧，使第一連接塊向上移動，將觸碰開關器與第一滑槽頂壁進行接觸，啟動警報器，提醒人員清理，盡量避免了需要操作人員注意收卷輥，來及時對收卷輥進行更換，導致提高了工作強度的問題。
