本技術涉及紙箱處理，具體為一種紙箱用紙板壓平裝置。

背景技術：

1、紙箱：是應用最廣泛的包裝制品，按用料不同，有瓦楞紙箱、單層紙板箱等，有各種規格和型號，紙箱常用的有三層、五層，七層使用較少，各層分為里紙、瓦楞紙、芯紙、面紙，里、面紙有茶板紙、牛皮紙，芯紙用瓦楞紙，各種紙的顏色和手感都不一樣，不同廠家生產的紙(顏色、手感)也不一樣。在使用完紙箱后會將其按成紙板后再壓平，這時就需要使用到紙板壓平裝置了。

2、但是現在市面上出現的紙板壓平裝置使用起來并不是非常的便捷，在對紙板進行壓平前無法提前調整紙板的壓平厚度，方便了壓平裝置應對不同材質的紙板，降低了壓平裝置所能適應的工作條件，提升了對不同型號的壓平裝置的需求，增加了工作中所需要的成本，降低了壓平裝置的使用率，不利于壓平裝置的長期使用。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種紙箱用紙板壓平裝置，具備調整紙板壓平厚度的功能，解決了上述背景技術中的問題。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種紙箱用紙板壓平裝置，包括工作板，所述工作板的頂部固定連接有立板，所述立板的一側固定連接有上電機，所述上電機的輸出軸通過聯軸器固定連接有上連接柱，所述上連接柱的一端固定連接有固定滾壓輪，所述工作板的頂部固定連接有升降套板。

5、所述升降套板的頂部固定連接有下夾框，所述下夾框的一側固定連接有下電機，所下電機的輸出軸通過聯軸器固定連接有下連接柱，所述下連接柱的一端固定連接有活動滾壓輪，可以使的紙板壓平裝置使用起來更加的便捷，可以調節紙板壓平的厚度，方便壓平裝置區應對不同的材質的紙板，提升了壓平裝置所能適應的工作條件，減少了工作中對不同型號的壓平裝置的需求，降低了后續工作中所需要的成本，提升了壓平裝置整體的使用率，有利于壓平裝置的長期使用。

6、更進一步的，所述工作板的頂部固定連接有固定板，所述固定板的一側固定連接有伸縮橫板，方便連接部件可以進行橫向的伸縮。

7、更進一步的，所述伸縮橫板的頂部固定連接有夾持框，且夾持框的長度小于工作板的寬度，可以為其他部件提供承載區。

8、更進一步的，所述夾持框的內部固定連接有伸縮短柱，所述伸縮短柱的底端固定連接有內壓板，可以為紙板提供夾持。

9、更進一步的，所述工作板的底部固定連接有升降底柱，且升降底柱的數量為四個，可以使得裝置的整體進行高度的調整。

10、更進一步的，所述升降底柱的底端固定連接有底板，且每個升降底柱的底部均設置有底板，可以為裝置提供穩定性。

11、更進一步的，所述工作板的底部活動連接有固定螺栓，所述固定螺栓的外壁活動連接有固定把手，方便對裝置進行搬運。

12、有益效果

13、與現有技術相比，本實用新型提供了一種紙箱用紙板壓平裝置，具備以下有益效果：

14、1、該紙箱用紙板壓平裝置，通過設置的工作板、立板、上電機、上連接柱、固定滾壓輪、升降套板、下夾框、下電機、下連接柱和活動滾壓輪，可以使的紙板壓平裝置使用起來更加的便捷，可以調節紙板壓平的厚度，方便壓平裝置區應對不同的材質的紙板，提升了壓平裝置所能適應的工作條件，減少了工作中對不同型號的壓平裝置的需求，降低了后續工作中所需要的成本，提升了壓平裝置整體的使用率，有利于壓平裝置的長期使用。

15、2、該紙箱用紙板壓平裝置，通過設置的固定板、伸縮橫板、夾持框、伸縮短柱和內壓板，可以在對紙板壓平時不需要工作人員去手動的遞交紙板于壓平裝置的工作區內，從而減少了工作人員的工作量，減少了工作人員的工作復雜度，提升了紙板遞交壓平的速度，也降低了裝置工作時對人員造成傷害的概率。

技術特征：

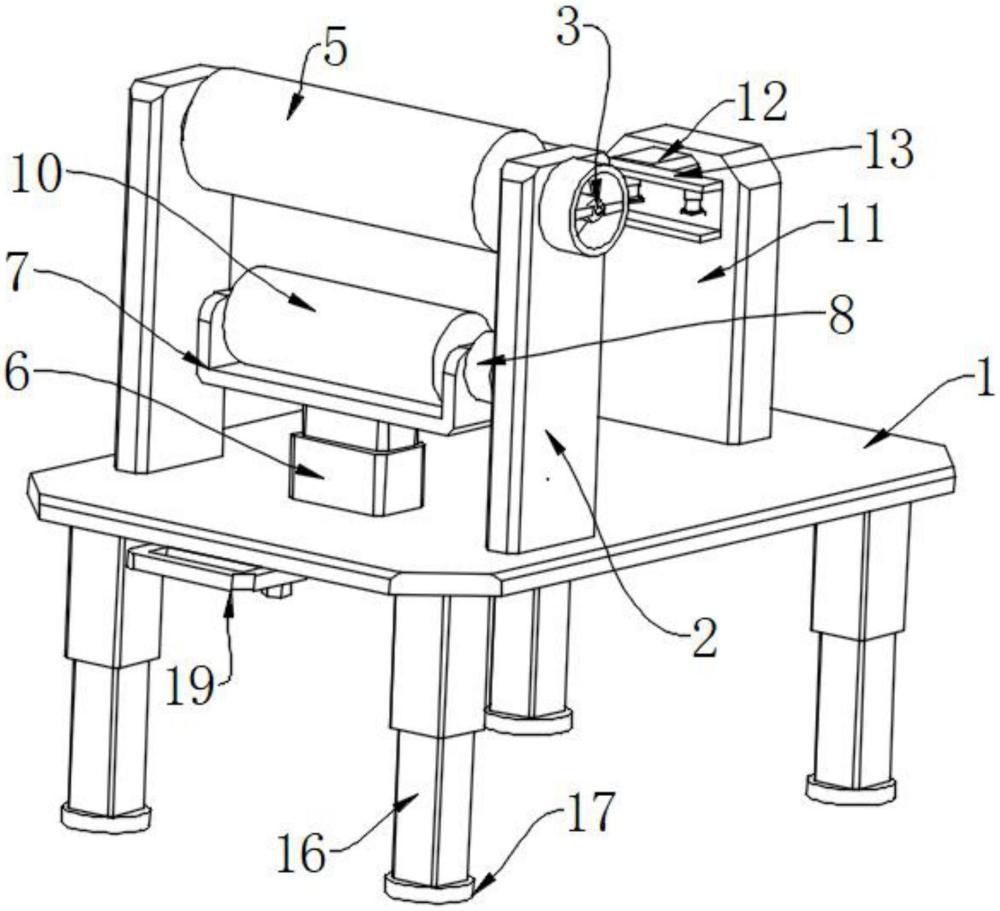

1.一種紙箱用紙板壓平裝置，包括工作板(1)，其特征在于：所述工作板(1)的頂部固定連接有立板(2)，所述立板(2)的一側固定連接有上電機(3)，所述上電機(3)的輸出軸通過聯軸器固定連接有上連接柱(4)，所述上連接柱(4)的一端固定連接有固定滾壓輪(5)，所述工作板(1)的頂部固定連接有升降套板(6)；

2.根據權利要求1所述的一種紙箱用紙板壓平裝置，其特征在于：所述工作板(1)的頂部固定連接有固定板(11)，所述固定板(11)的一側固定連接有伸縮橫板(12)。

3.根據權利要求2所述的一種紙箱用紙板壓平裝置，其特征在于：所述伸縮橫板(12)的頂部固定連接有夾持框(13)，且夾持框(13)的長度小于工作板(1)的寬度。

4.根據權利要求3所述的一種紙箱用紙板壓平裝置，其特征在于：所述夾持框(13)的內部固定連接有伸縮短柱(14)，所述伸縮短柱(14)的底端固定連接有內壓板(15)。

5.根據權利要求1所述的一種紙箱用紙板壓平裝置，其特征在于：所述工作板(1)的底部固定連接有升降底柱(16)，且升降底柱(16)的數量為四個。

6.根據權利要求5所述的一種紙箱用紙板壓平裝置，其特征在于：所述升降底柱(16)的底端固定連接有底板(17)，且每個升降底柱(16)的底部均設置有底板(17)。

7.根據權利要求1所述的一種紙箱用紙板壓平裝置，其特征在于：所述工作板(1)的底部活動連接有固定螺栓(18)，所述固定螺栓(18)的外壁活動連接有固定把手(19)。

技術總結
本技術涉及紙箱處理領域，且公開了一種紙箱用紙板壓平裝置，包括工作板，所述工作板的頂部固定連接有立板，所述立板的一側固定連接有上電機，所述上電機的輸出軸通過聯軸器固定連接有上連接柱。該紙箱用紙板壓平裝置，通過設置的工作板、立板、上電機、上連接柱、固定滾壓輪、升降套板、下夾框、下電機、下連接柱和活動滾壓輪，可以使的紙板壓平裝置使用起來更加的便捷，可以調節紙板壓平的厚度，方便壓平裝置區應對不同的材質的紙板，提升了壓平裝置所能適應的工作條件，減少了工作中對不同型號的壓平裝置的需求，降低了后續工作中所需要的成本，提升了壓平裝置整體的使用率，有利于壓平裝置的長期使用。

技術研發人員：朱紀生
受保護的技術使用者：江蘇生生包裝箱有限公司
技術研發日：20250318
技術公布日：2025/4/28
