本技術涉及竹漿加工，具體為一種竹漿濕部碎漿設備。

背景技術：

1、紙及紙制品的需求量急劇增加，而我國造紙木材原料又極度短缺；另一方面，我國的竹類資源豐富，竹子制漿造紙性能良好，且對環境污染較少，因此，開發利用我國豐富的竹子資源，可以彌補木漿原料的不足，減輕制漿造紙對環境的污染，促進我國造紙工業的可持續發展；

2、公告號為cn202099644u的中國專利公開了一種竹漿濕部碎漿設備，具體的說，濕漿池和進漿管連接處設有噴淋管，濕漿池底部設有碎漿機。本實用新型克服了現有技術中的缺點，對濕部損紙進行了回收利用，節約了造紙成本，有效利用水資源，達到了節能降耗的效果。

3、上述專利中，碎漿機在完成打漿加工后需要將竹漿從底部排出，但竹漿屬于較為黏稠的液體可能粘黏在輸出管道的內壁上，一旦無法及時排出，隨著時間的延長凝固會影響后續的輸出效率。

技術實現思路

1、本實用新型的目的在于提供一種竹漿濕部碎漿設備，利用旋轉中軸一側的中心鏟刀對排料底閥的內壁進行刮除，避免竹漿粘黏在排料底閥的內壁從而影響到竹漿的排出速率，可以解決現有技術中的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種竹漿濕部碎漿設備，包括碎漿罐體，所述碎漿罐體的頂部設置有頂蓋，頂蓋與碎漿罐體通過法蘭連接，所述頂蓋的頂部設置有投料閥口，投料閥口的外表面設置有把手，所述投料閥口的一側設置有排氣頂管，排氣頂管的四周設置有滴劑接管，所述碎漿罐體的內部設置有內膽罐體，內膽罐體與碎漿罐體之間設置有蒸汽內膽腔，所述滴劑接管和投料閥口延伸至內膽罐體的內部。

3、優選的，所述排氣頂管的底部設置有恒壓管，恒壓管延伸至蒸汽內膽腔的內部，所述碎漿罐體的底部設置有支撐腳架，支撐腳架與碎漿罐體焊接連接。

4、優選的，所述支撐腳架的內部設置有驅動電機，所述碎漿罐體底部的一側設置有反沖洗泵閥，反沖洗泵閥通過管道與內膽罐體連接。

5、優選的，所述內膽罐體的底部設置有底斗，底斗與內膽罐體設置為一體式結構，所述底斗的底部設置有排料底閥，排料底閥與底斗通過法蘭連接。

6、優選的，所述底斗的內部設置有旋轉中軸，旋轉中軸與驅動電機轉動連接，所述旋轉中軸的頂部設置有開孔刀片，開孔刀片與旋轉中軸通過螺栓連接。

7、優選的，所述旋轉中軸的一側設置有中心鏟刀，中心鏟刀與旋轉中軸通過螺釘連接，所述中心鏟刀延伸至排料底閥的內部。

8、與現有技術相比，本實用新型的有益效果是：

9、1、本實用新型，等待加工完成后，開啟底部的排料底閥將竹漿從排料底閥內排出，過程中旋轉中軸仍需保持轉動，利用旋轉中軸一側的中心鏟刀對排料底閥的內壁進行刮除，避免竹漿粘黏在排料底閥的內壁從而影響到竹漿的排出速率。

技術特征：

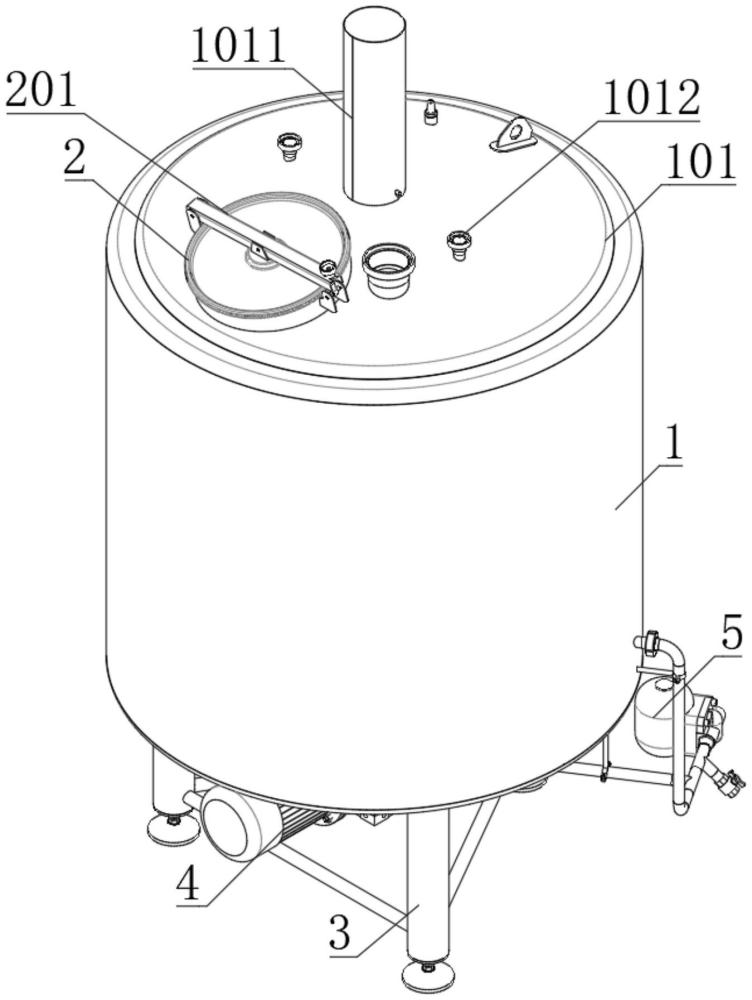

1.一種竹漿濕部碎漿設備，包括碎漿罐體(1)，其特征在于，所述碎漿罐體(1)的頂部設置有頂蓋(101)，頂蓋(101)與碎漿罐體(1)通過法蘭連接，所述頂蓋(101)的頂部設置有投料閥口(2)，投料閥口(2)的外表面設置有把手(201)，所述投料閥口(2)的一側設置有排氣頂管(1011)，排氣頂管(1011)的四周設置有滴劑接管(1012)，所述碎漿罐體(1)的內部設置有內膽罐體(102)，內膽罐體(102)與碎漿罐體(1)之間設置有蒸汽內膽腔(103)，所述滴劑接管(1012)和投料閥口(2)延伸至內膽罐體(102)的內部。

2.根據權利要求1所述的一種竹漿濕部碎漿設備，其特征在于：所述排氣頂管(1011)的底部設置有恒壓管(1013)，恒壓管(1013)延伸至蒸汽內膽腔(103)的內部，所述碎漿罐體(1)的底部設置有支撐腳架(3)，支撐腳架(3)與碎漿罐體(1)焊接連接。

3.根據權利要求2所述的一種竹漿濕部碎漿設備，其特征在于：所述支撐腳架(3)的內部設置有驅動電機(4)，所述碎漿罐體(1)底部的一側設置有反沖洗泵閥(5)，反沖洗泵閥(5)通過管道與內膽罐體(102)連接。

4.根據權利要求3所述的一種竹漿濕部碎漿設備，其特征在于：所述內膽罐體(102)的底部設置有底斗(1021)，底斗(1021)與內膽罐體(102)設置為一體式結構，所述底斗(1021)的底部設置有排料底閥(104)，排料底閥(104)與底斗(1021)通過法蘭連接。

5.根據權利要求4所述的一種竹漿濕部碎漿設備，其特征在于：所述底斗(1021)的內部設置有旋轉中軸(401)，旋轉中軸(401)與驅動電機(4)轉動連接，所述旋轉中軸(401)的頂部設置有開孔刀片(402)，開孔刀片(402)與旋轉中軸(401)通過螺栓連接。

6.根據權利要求5所述的一種竹漿濕部碎漿設備，其特征在于：所述旋轉中軸(401)的一側設置有中心鏟刀(403)，中心鏟刀(403)與旋轉中軸(401)通過螺釘連接，所述中心鏟刀(403)延伸至排料底閥(104)的內部。

技術總結
本技術公開了一種竹漿濕部碎漿設備，屬于竹漿加工技術領域。一種竹漿濕部碎漿設備，包括碎漿罐體，所述碎漿罐體的頂部設置有頂蓋，頂蓋與碎漿罐體通過法蘭連接，所述頂蓋的頂部設置有投料閥口，投料閥口的外表面設置有把手，所述投料閥口的一側設置有排氣頂管，排氣頂管的四周設置有滴劑接管，所述碎漿罐體的內部設置有內膽罐體。為解決碎漿機在完成打漿加工后需要將竹漿從底部排出，但竹漿屬于較為黏稠的液體可能粘黏在輸出管道的內壁上，一旦無法及時排出，隨著時間的延長凝固會影響后續的輸出效率的問題，利用旋轉中軸一側的中心鏟刀對排料底閥的內壁進行刮除，避免竹漿粘黏在排料底閥的內壁從而影響到竹漿的排出速率。

技術研發人員：張鴻智,周兵,田自玖
受保護的技術使用者：四川永豐紙業股份有限公司
技術研發日：20240628
技術公布日：2025/4/28
