本申請涉及截止閥，尤其涉及一種高壓自密封體波紋管截止閥。

背景技術：

1、截止閥又稱截門閥，屬于強制密封式閥門，其密封是通過對閥桿施加扭矩，閥桿在軸向方向上向閥瓣施加壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質沿密封面之間的縫隙泄漏。

2、目前，公告日為2022年08月16日，公告號為cn217207752u的中國實用新型專利申請提供了一種波紋管截止閥，包括閥體，其包括介質通道、閥桿和閥蓋，閥蓋與閥體連接，且形成閥腔，閥桿與閥腔通過密封件密封連接；保護件，與密封件之間形成保護腔體，在保護件上開設至少一個過流通道，過流通道與保護腔體、介質通道和閥腔連通；波紋管和閥瓣，波紋管位于保護腔體內，閥瓣位于閥桿上靠近介質通道的一端；閥桿沿閥腔的軸向往復移動，以使閥瓣與閥座具有抵接和分離的狀態。介質在通入到介質通道中，保護腔體能夠對波紋管進行保護，當有介質沿著過流通道沖入到緩沖腔內時，過流通道對介質的速度進行減緩，因此當再沖入到保護腔體內后，其速度很慢，幾乎處于穩定靜止狀態，不會對波紋管有沖蝕。

3、相關技術中的一種波紋管截止閥，當截止閥內部流通高壓流體時閥瓣兩端會存在較大的壓強差，從而導致閥瓣在開啟時受到較大的阻力，發生難以開啟的現象。

技術實現思路

1、本申請實施例提供一種高壓自密封體波紋管截止閥，可以改善相關技術中存在的截止閥內部流通高壓流體時截止閥難以開啟的技術問題。

2、本申請實施例提供了一種高壓自密封體波紋管截止閥，包括閥體、封堵機構、驅動機構，所述閥體上開設有進水連接口以及出水連接口，所述封堵機構包括第一閥瓣、第二閥瓣以及蓋板，所述第一閥瓣滑動連接在閥體中，所述第一閥瓣上開設有滑動槽、進水孔以及出水孔，所述第二閥瓣通過滑動槽滑動連接在第一閥瓣中，所述蓋板上開設有第一通孔，所述蓋板設置在第一閥瓣遠離出水孔的一端上，所述驅動機構設置在閥體上，且驅動機構的驅動端穿過第一通孔與所述第二閥瓣傳動連接。

3、本申請實施例中上述的技術方案，至少具有如下技術效果：在截止閥內部流通高壓流體時，第一閥瓣閉合后進水連接口一側仍然存在高壓流體，而出水連接口一側流體壓力較低，從而第一閥瓣兩側會存在較大的壓強差，在手動開啟第一閥瓣時會比較困難，此時通過驅動機構首先開啟第二閥瓣，進水孔以及出水孔開啟，進水連接口一側的高壓流體通過進水孔進入滑動槽，再通過出水孔進入出水連接口一側，從而使出水連接口一側流體壓強增加，第一閥瓣兩端壓強差減少，再通過驅動機構更加省力地驅動第二閥瓣以及第一閥瓣，止回閥開啟。

4、本申請實施例提供的高壓自密封體波紋管截止閥設置有雙閥瓣，在截止閥用于傳輸高壓流體時先通過打開第二閥瓣進行泄壓，從而降低第一閥瓣兩端的壓強差，減少了截止閥的開啟難度。

5、在一些實施例中，所述封堵機構還包括密封環，所述密封環設置在第二閥瓣遠離蓋板的一端上。

6、在一些實施例中，所述驅動機構包括閥桿、支撐筒、固定組件以及傳動組件，所述支撐筒設置在閥體上，所述閥桿包括螺紋部、固定部以及連接部，所述第二閥瓣上開設有連接槽，所述連接部一端通過連接槽與所述第二閥瓣連接，所述固定組件設置在支撐筒上用于限制閥桿轉動，所述傳動組件設置在固定組件上與螺紋部傳動連接，用于驅動閥桿升降。

7、在一些實施例中，所述固定組件包括閥蓋以及限位條，所述閥蓋設置在支撐筒上，所述閥蓋上開設有第二通孔，所述限位條設置在閥蓋上，且限位條位于第二通孔中，所述閥桿的固定部上開設有限位槽，所述限位條通過限位槽與固定部卡接。

8、在一些實施例中，所述傳動組件包括旋轉盤、旋轉套筒、支架，所述支架設置在閥蓋上，所述旋轉套筒轉動連接在支架上，所述旋轉盤設置在旋轉套筒上，所述旋轉套筒上開設有內螺紋，所述閥桿的螺紋部上開設有外螺紋，所述螺紋部與所述旋轉套筒螺紋連接。

9、在一些實施例中，所述閥桿上套設有波紋管、第一密封圈以及第二密封圈，所述波紋管、第一密封圈以及第二密封圈均位于支撐筒內部，所述波紋管底部與第一密封圈固定連接，所述第一密封圈滑動連接在支撐筒內部，所述波紋管遠離第一密封圈的一端與第二密封圈固定連接，所述第二密封圈靠近波紋管的一端與支撐筒抵接，所述第二密封圈遠離波紋管的一端與閥蓋抵接。

10、在一些實施例中，所述閥體內部設置有多個限位板。

技術特征：

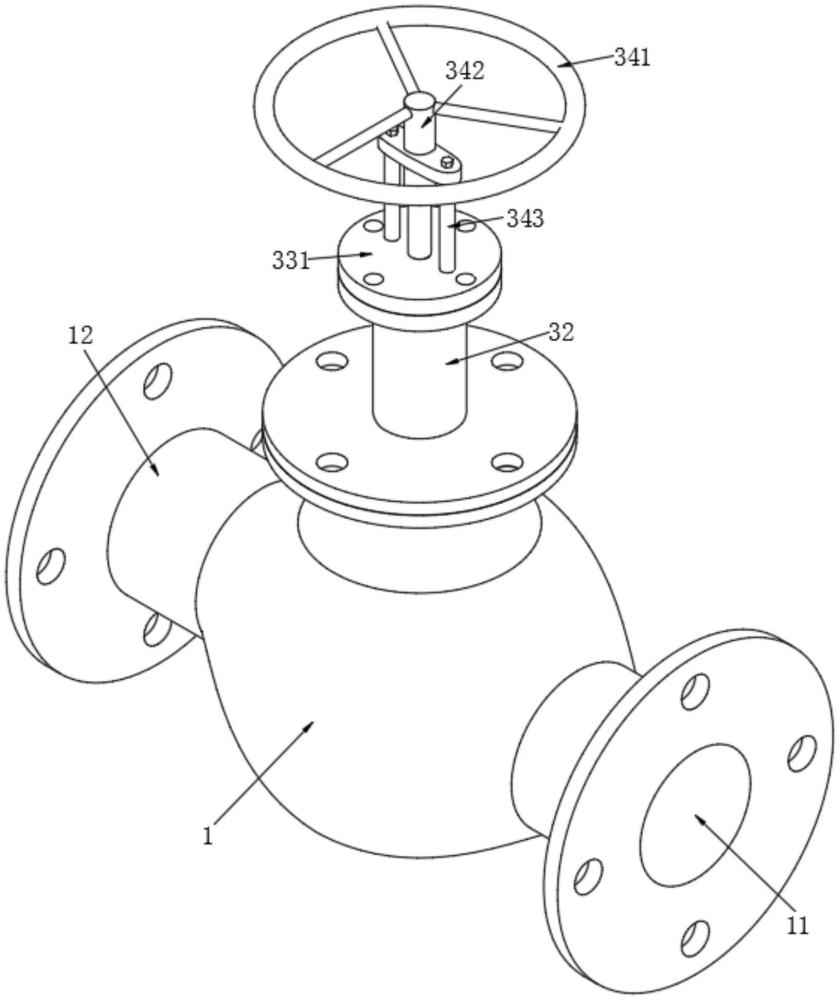

1.一種高壓自密封體波紋管截止閥，其特征在于：包括閥體(1)、封堵機構、驅動機構，所述閥體(1)上開設有進水連接口(11)以及出水連接口(12)，所述封堵機構包括第一閥瓣(21)、第二閥瓣(22)以及蓋板(23)，所述第一閥瓣(21)滑動連接在閥體(1)中，所述第一閥瓣(21)上開設有滑動槽(211)、進水孔(212)以及出水孔(213)，所述第二閥瓣(22)通過滑動槽(211)滑動連接在第一閥瓣(21)中，所述蓋板(23)上開設有第一通孔(231)，所述蓋板(23)設置在第一閥瓣(21)遠離出水孔(213)的一端上，所述驅動機構設置在閥體(1)上，且驅動機構的驅動端穿過第一通孔(231)與所述第二閥瓣(22)傳動連接。

2.根據權利要求1所述的一種高壓自密封體波紋管截止閥，其特征在于：所述封堵機構還包括密封環(24)，所述密封環(24)設置在第二閥瓣(22)遠離蓋板(23)的一端上。

3.根據權利要求1-2中任意一項所述的一種高壓自密封體波紋管截止閥，其特征在于：所述驅動機構包括閥桿(31)、支撐筒(32)、固定組件以及傳動組件，所述支撐筒(32)設置在閥體(1)上，所述閥桿(31)包括螺紋部(311)、固定部(312)以及連接部(313)，所述第二閥瓣(22)上開設有連接槽(221)，所述連接部(313)一端通過連接槽(221)與所述第二閥瓣(22)連接，所述固定組件設置在支撐筒(32)上用于限制閥桿(31)轉動，所述傳動組件設置在固定組件上與螺紋部(311)傳動連接，用于驅動閥桿(31)升降。

4.根據權利要求3所述的一種高壓自密封體波紋管(4)截止閥，其特征在于：所述固定組件包括閥蓋(331)以及限位條(332)，所述閥蓋(331)設置在支撐筒(32)上，所述閥蓋(331)上開設有第二通孔(3311)，所述限位條(332)設置在閥蓋(331)上，且限位條(332)位于第二通孔(3311)中，所述閥桿(31)的固定部(312)上開設有限位槽(3121)，所述限位條(332)通過限位槽(3121)與固定部(312)卡接。

5.根據權利要求4所述的一種高壓自密封體波紋管截止閥，其特征在于：所述傳動組件包括旋轉盤(341)、旋轉套筒(342)、支架(343)，所述支架(343)設置在閥蓋(331)上，所述旋轉套筒(342)轉動連接在支架(343)上，所述旋轉盤(341)設置在旋轉套筒(342)上，所述旋轉套筒(342)上開設有內螺紋，所述閥桿(31)的螺紋部(311)上開設有外螺紋，所述螺紋部(311)與所述旋轉套筒(342)螺紋連接。

6.根據權利要求5所述的一種高壓自密封體波紋管截止閥，其特征在于：所述閥桿(31)上套設有波紋管(4)、第一密封圈(41)以及第二密封圈(42)，所述波紋管(4)、第一密封圈(41)以及第二密封圈(42)均位于支撐筒(32)內部，所述波紋管(4)底部與第一密封圈(41)固定連接，所述第一密封圈(41)滑動連接在支撐筒(32)內部，所述波紋管(4)遠離第一密封圈(41)的一端與第二密封圈(42)固定連接，所述第二密封圈(42)靠近波紋管(4)的一端與支撐筒(32)抵接，所述第二密封圈(42)遠離波紋管(4)的一端與閥蓋(331)抵接。

7.根據權利要求6所述的一種高壓自密封體波紋管截止閥，其特征在于：所述閥體(1)內部設置有多個限位板(5)。

技術總結
本技術涉及一種高壓自密封體波紋管截止閥，涉及截止閥技術領域，包括閥體、封堵機構、驅動機構，所述閥體上開設有進水連接口以及出水連接口，所述封堵機構包括第一閥瓣、第二閥瓣以及蓋板，所述第一閥瓣滑動連接在閥體中，所述第一閥瓣上開設有滑動槽、進水孔以及出水孔，所述第二閥瓣通過滑動槽滑動連接在第一閥瓣中，所述蓋板上開設有第一通孔，所述蓋板設置在第一閥瓣遠離出水孔的一端上，所述驅動機構設置在閥體上，且驅動機構的驅動端穿過第一通孔與所述第二閥瓣傳動連接。本技術設置有雙閥瓣，在截止閥用于傳輸高壓流體時先通過打開第二閥瓣進行泄壓，從而降低第一閥瓣兩端的壓強差，減少了截止閥的開啟難度。

技術研發人員：陳鴻專,賈智均,謝凡
受保護的技術使用者：高東閥門有限公司
技術研發日：20240712
技術公布日：2025/4/28
