本發明涉及絲網印刷設備領域，尤其涉及一種網版網框調整裝置及其調整方法。

背景技術：

隨著絲網印刷技術的提高，絲網印刷市場需求增長迅速。絲網印刷機的印刷速度和印刷質量已成為關注點。但是，承印件在進行印刷時，承印件的前后左右位置可能沒有對齊，從而造成承印件印刷的圖案發生偏差，而產生質量差的問題。而現有技術中的絲網印刷機，由于網框架不能前后左右移動，因而無法調整，只能夠調節放置承印件的平臺，來達到調節承印件的前后左右位置。

技術實現要素：

針對現有技術的不足，旨在解決現有的網框架不能前后左右移動的缺點時，本發明提供一種網版網框調整裝置，當承印件在進行印刷時，承印件的前后左右位置沒有對齊時，通過網版網框調整裝置的微調，也能更好的使承印件對齊。

為實現上述目的，本發明采用如下技術方案：

一種網版網框調整裝置，包括左右網框架、固定在左右網框架上的連接座，其特征在于：

連接座為四個，分別是左前連接座、左后連接座、右前連接座以及右后連接座；

左前連接座與左后連接座之間設有可活動的左連接板、右前連接座與右后連接座之間設有可活動的右連接板；

左連接板和右連接板分別連接有螺母；

與螺母相對應，在Y方向上，連接座依次連接有Y向螺桿和Y向調節旋鈕；

與螺母相對應，在X方向上，連接座依次連接有X向螺桿和X向調節旋鈕。

作為優選方案，左右網框架上分別設有網框固定把手。

作為優選方案，網框固定把手的數量為8個，所述網框固定把手為對稱結構。

作為優選方案，左前連接座、左后連接座、右前連接座以及右后連接座為對稱結構。

作為優選方案，左前連接座和右前連接座上固定有指針；

與所述指針相對應，所述螺母的前端固定有位置顯示器。

作為優選方案，四個連接座上設有可調手柄；對應著所述可調手柄，所述螺母上設有第一螺母孔。

作為優選方案，Y向調節旋鈕還設有數字顯示器。

作為優選方案，螺母設有第二螺母孔和第三螺母孔，第二螺母孔和Y向螺桿對應，第三螺母孔和所述X向螺桿對應。

作為優選方案，螺母兩側還固定有左蓋板和右蓋板。

作為優選方案，螺母的左右兩側分別設有凸起；對應著所述凸起，所述左蓋板和右蓋板分別設有凹槽。

為實現上述目的，本發明采用如下技術方案：

一種網版網框調整裝置的調整方法，其特征在于：將網框放置在左網框架和右網框架內，固定好固定把手，扭開可調手柄，讓螺母處于可調節位置狀態；

通過調節Y向調節旋鈕，帶動相應的Y向螺桿在第二螺母孔中轉動，Y軸方向上，能夠調節連接板與連接座的相對位置；

通過調節X向調節旋鈕，帶動相應的X向螺桿在第三螺母孔中轉動，X軸方向上，能夠調節連接板與連接座的相對位置。

本發明所闡述的一種網版網框調整裝置，其有益效果在于：其有益效果在于：與現有技術相比，本發明的網版網框調整裝置，通過調節X向調節旋鈕，帶動相應的螺桿在螺母中轉動，X軸方向上，調節連接板與連接座的相對位置。

通過調節Y向調節旋鈕，帶動相應的螺桿在螺母中轉動，Y軸方向上，調節連接板與連接座的相對位置。

附圖說明

圖1是本發明實施例的網版網框調整裝置的整體結構示意圖。

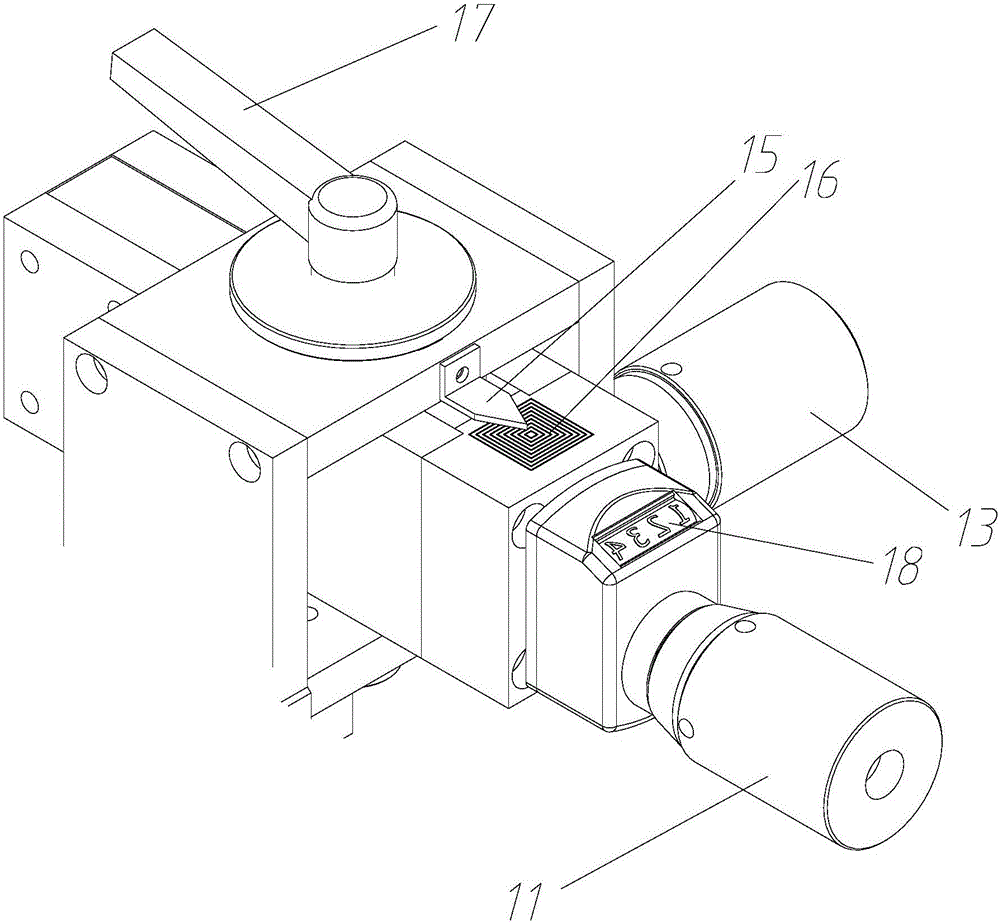

圖2是圖2中圓圈標示中的放大結構示意圖。

圖3是圖2的結構分解示意圖。

圖4是本發明實施例的網版網框調整裝置的螺母結構分解圖。

圖5是本發明實施例的網版網框調整裝置的調整方法的流程圖。

附圖標記說明：

1、左網框架，2、右網框架，3、左前連接座，4、左后連接座，5、右前連接座，6、右后連接座，7、左連接板，8、右連接板，9、螺母，91、第一螺母孔，92、第二螺母孔，93、第三螺母孔，94、凸起，10、Y向螺桿，11、Y向調節旋鈕，12、X向螺桿，13、X向調節旋鈕，14、網框固定把手，15、指針，16、位置顯示器，17、可調手柄，18、數字顯示器，19、網框，20、左蓋板，21、右蓋板，22、凹槽。

具體實施方式

下面結合附圖與具體實施例來對本發明作進一步描述。

參照圖1所示，其顯示出了本發明網版網框調整裝置較佳實施例的具體結構示意圖，本發明實施例的網版網框調整裝置，包括左網框架1、右網框架2、固定在左網框架1上的左前連接座3、左后連接座4，固定在右網框架2上的右前連接座5以及右后連接座6；

左前連接座3、左后連接座4、右前連接座5以及右后連接座6對稱的固定在左網框架1和右網框架2上；

左前連接座3與左后連接座4之間設有可活動的左連接板7、右前連接座5與右后連接座6之間設有可活動的右連接板8；

參照圖2、3、4所示，左連接板7和右連接板8分別連接有螺母9；

與螺母9相對應，在Y方向上，連接座依次連接有Y向螺桿10和Y向調節旋鈕11；

與螺母9相對應，在X方向上，連接座依次連接有X向螺桿12和X向調節旋鈕13。

其有益效果在于：與現有技術相比，本發明的網版網框調整裝置，通過調節Y向調節旋鈕11，帶動相應的Y向螺桿10在螺母9中轉動，Y軸方向上，調節連接板與連接座的相對位置；

通過調節X向調節旋鈕13，帶動相應的X向螺桿12在螺母9中轉動，X軸方向上，調節連接板與連接座的相對位置。

作為優選方案，左前連接座3只連接有Y向螺桿10和Y向調節旋鈕11；右前連接座5連接有Y向螺桿10和Y向調節旋鈕11,還連接有X向螺桿12和X向調節旋鈕13；右后連接座6只連接有X向螺桿12和X向調節旋鈕13。這樣的結構，不必要每個連接座都既連接Y向螺桿10和Y向調節旋鈕11,又連接有X向螺桿12和X向調節旋鈕13，簡化了裝置，也能達到同樣的效果。

作為優選方案，左網框架1、右網框架2上分別設有網框固定把手14，當把網框19放置在左網框架1、右網框架2內，能夠用網框固定把手14對網框19起固定作用。

網框固定把手14的數量為8個，網框固定把手14為對稱結構，8個對稱的網框固定把手14也是更好的可以固定網框19。

作為優選方案，左前連接座3和右前連接座5上分別固定有指針15；

與所述指針15相對應，所述左連接板7和右連接板8的前端上固定有位置顯示器16，從指針15在位置顯示器16的相對位置，也能反映出網框19與連接板的相對位置。

作為優選方案，四個連接座上設有可調手柄17，對應著所述可調手柄17，所述螺母9上設有第一螺母孔91，當要調節網框19位置時，扭開可調手柄17，讓螺母9處于可調節位置狀態，當不再調節網框19位置時，扭緊可調手柄17，讓螺母9處于不可調節位置狀態。

作為優選方案，Y向調節旋鈕11還設有數字顯示器18，Y向調節旋鈕11前進或后退的位移也可以由數字顯示器18來反映。

參考圖5，作為優選方案，螺母9設有第二螺母孔92和第三螺母孔93，第二螺母孔92和Y向螺桿10對應，第三螺母孔93和所述X向螺桿12對應，這樣的結構使得一個螺母9，能夠在X軸、Y軸兩個方向都能移動。

作為優選方案，螺母9兩側還固定有左蓋板20和右蓋板21，不讓螺母9直接連接著連接板，讓左蓋板20和右蓋板21固定著螺母9，由左蓋板20和右蓋板21連接著連接板，對螺母9起著保護作用，不易損壞。

作為優選方案，螺母9的左右兩側分別設有凸起94，對應著所述凸起94，所述左蓋板20和右蓋板21分別設有凹槽22，這種結構能夠使左蓋板20和右蓋板21更好的固定螺母9。

本發明實施例還提供了一種網版網框調整裝置的調整方法，參照圖5所示，

步驟S101將網框放置在左網框架和右網框架內，固定好固定把手，扭開可調手柄，讓螺母處于可調節位置狀態；

步驟S102,通過調節Y向調節旋鈕，帶動相應的Y向螺桿在第二螺母孔中轉動，Y軸方向上，能夠調節連接板與連接座的相對位置；

步驟S103,通過調節X向調節旋鈕，帶動相應的X向螺桿在第三螺母孔中轉動，X軸方向上，能夠調節連接板與連接座的相對位置。

本發明實施例網版網框調整裝置的工作過程：

將網框19放置在左網框架1和右網框架2內，固定好固定把手14，扭開可調手柄17，讓螺母9處于可調節位置狀態，通過調節Y向調節旋鈕11，帶動相應的Y向螺桿10在第二螺母孔92中轉動，Y軸方向上，能夠調節連接板與連接座的相對位置；

通過調節X向調節旋鈕13，帶動相應的X向螺桿12在第三螺母孔93中轉動，X軸方向上，能夠調節連接板與連接座的相對位置。

以上所述，僅是本發明較佳實施例而已，并非對本發明的技術范圍作任何限制，故凡是依據本發明的技術實質對以上實施例所作的任何細微修改、等同變化與修飾，均仍屬于本發明技術方案的范圍內。
