本技術涉及印刷，具體為一種降解材料紙的印刷裝置。

背景技術：

1、可降解材料紙是在一段時間內，在熱力學和動力學意義上均可降解的材料。按降解的外因因素來分，可分為：光降解材料、生物降解材料等，影響因素主要有溫度、分子量、材料結構等。

2、可降解材料紙?jiān)谟∷㈩I(lǐng)域使用的時候，需要在可降解材料紙的表面上印刷上相應的圖文，印刷時會附帶一定的熱度，印刷后材料的溫度較高，不經冷卻直接收卷容易造成薄膜弄花弄臟。

3、但是現有的印刷冷卻裝置，一般是固定結構的，不方便根據使用需求，快速的調節冷卻裝置的位置和角度。

技術實現思路

1、本部分的目的在于概述本實用新型的實施方式的一些方面以及簡要介紹一些較佳實施方式。在本部分以及本申請的說明書摘要和實用新型名稱中可能會做些簡化或省略以避免使本部分、說明書摘要和實用新型名稱的目的模糊，而這種簡化或省略不能用于限制本實用新型的范圍。

2、鑒于上述和/或現有一種降解材料紙的印刷裝置中存在的問題，提出了本實用新型。

3、因此，本實用新型的目的是提供一種降解材料紙的印刷裝置，在使用本裝置時，先將開啟第一電機帶動收卷輥轉動，使得裝卷輥上的降解材料紙滾動，并開啟第二電機帶動印刷輥，對降解材料紙表面進行印刷，降解材料紙因?yàn)橛∷⒍鴾囟壬撸藭r(shí)開啟冷卻扇對降解紙進行冷卻，且可以根據使用需求，開啟第三電機帶動螺桿轉動，驅動冷卻扇調節與降解紙之間的距離，從而調整冷卻的效果，且可以開啟氣缸帶動齒條移動，驅動齒環和轉軸轉動，改變冷卻扇與降解紙之間角度，能從不同角度冷卻；且可以開啟水泵將水箱的水抽進水冷管中，使得降解紙的背面也被冷卻，加強冷卻效果。

4、為解決上述技術問題，根據本實用新型的一個方面，本實用新型提供了如下技術方案：

5、一種降解材料紙的印刷裝置，其包括：

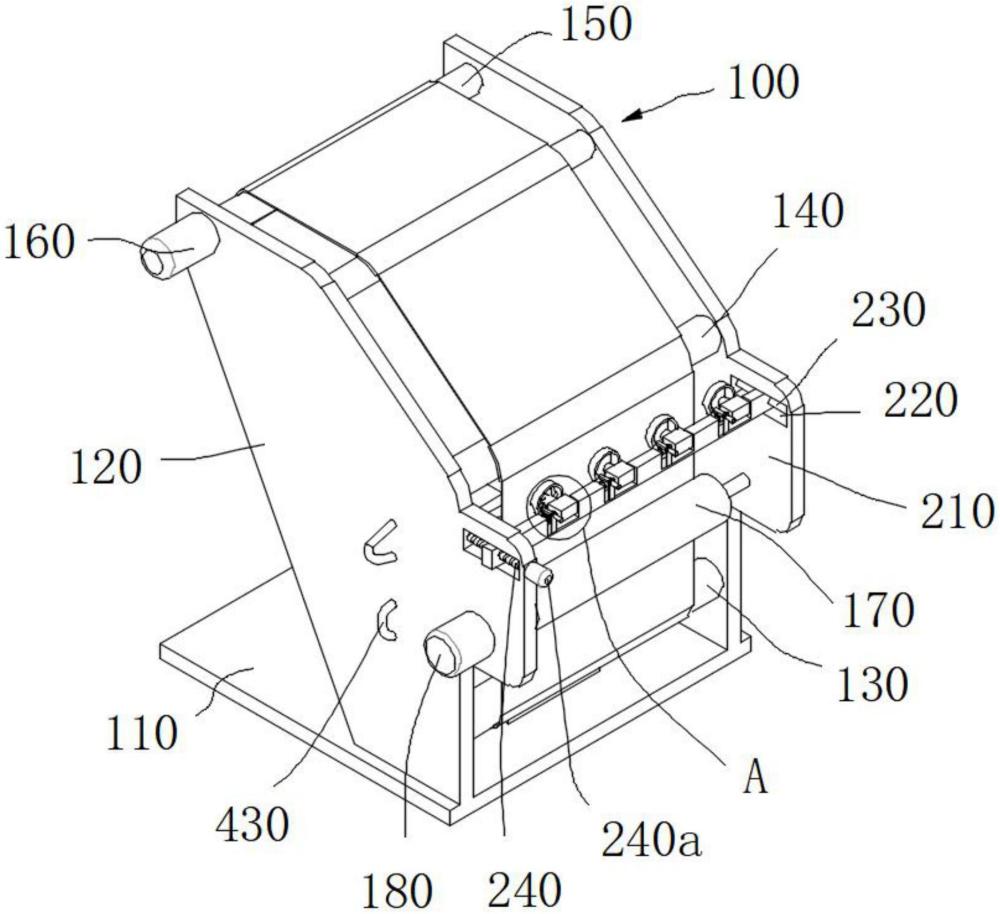

6、印刷組件，包括底座、對稱固定在所述底座上的安裝板、轉動安裝在所述安裝板上的裝卷輥、轉動安裝在所述安裝板上的輔助輥、轉動安裝在所述安裝板上的收卷輥、同軸連接在所述收卷輥外端的第一電機、轉動安裝在所述安裝板上的印刷輥和同軸連接在所述印刷輥外端的第二電機，所述印刷輥旁設置有配套的油墨噴涂設備；

7、冷卻組件，包括固定在所述安裝板上的固定板、開設在所述固定板上的活動槽、固定在一個所述活動槽內的導向桿、轉動安裝在另一個所述活動槽內的螺桿、一端套接在所述導向桿上且另一端嚙合在所述螺桿上的活動架、開設在所述活動架上的定位槽、轉動安裝在所述定位槽內的轉軸、固定在所述轉軸上的連接塊和固定在所述連接塊上的冷卻扇，所述螺桿的外端同軸連接有第三電機；

8、角度調節組件，設置在所述定位槽的內壁上，可對所述冷卻扇的角度進行調節。

9、作為本實用新型所述的一種降解材料紙的印刷裝置的一種優選方案，其中，所述角度調節組件包括固定在所述定位槽上的豎板、固定在所述豎板上的氣缸、固定在所述氣缸上的齒條和固定在所述轉軸上且與所述齒條嚙合的齒環。

10、作為本實用新型所述的一種降解材料紙的印刷裝置的一種優選方案，其中，還包括水冷組件，所述水冷組件包括安裝在所述底座上的水箱、安裝在所述水箱上的水泵和連接在所述水泵上且固定在所述安裝板上的冷卻水管。

11、作為本實用新型所述的一種降解材料紙的印刷裝置的一種優選方案，其中，所述定位槽均勻設置有多組，所述冷卻扇設置有多組。

12、作為本實用新型所述的一種降解材料紙的印刷裝置的一種優選方案，其中，所述水箱上可以安裝有冷凝器，所述冷凝器可將所述水箱內的水降溫。

13、與現有技術相比，本實用新型具有的有益效果是：在使用本裝置時，先將開啟第一電機帶動收卷輥轉動，使得裝卷輥上的降解材料紙滾動，并開啟第二電機帶動印刷輥，對降解材料紙表面進行印刷，降解材料紙因?yàn)橛∷⒍鴾囟壬撸藭r(shí)開啟冷卻扇對降解紙進行冷卻，且可以根據使用需求，開啟第三電機帶動螺桿轉動，驅動冷卻扇調節與降解紙之間的距離，從而調整冷卻的效果，且可以開啟氣缸帶動齒條移動，驅動齒環和轉軸轉動，改變冷卻扇與降解紙之間角度，能從不同角度冷卻；且可以開啟水泵將水箱的水抽進水冷管中，使得降解紙的背面也被冷卻，加強冷卻效果。

技術特征：

1.一種降解材料紙的印刷裝置，其特征在于，包括：

2.根據權利要求1所述的一種降解材料紙的印刷裝置，其特征在于，所述角度調節組件(300)包括固定在所述定位槽(260)上的豎板(310)、固定在所述豎板(310)上的氣缸(320)、固定在所述氣缸(320)上的齒條(330)和固定在所述轉軸(270)上且與所述齒條(330)嚙合的齒環(340)。

3.根據權利要求2所述的一種降解材料紙的印刷裝置，其特征在于，還包括水冷組件(400)，所述水冷組件(400)包括安裝在所述底座(110)上的水箱(410)、安裝在所述水箱(410)上的水泵(420)和連接在所述水泵(420)上且固定在所述安裝板(120)上的冷卻水管(430)。

4.根據權利要求1所述的一種降解材料紙的印刷裝置，其特征在于，所述定位槽(260)均勻設置有多組，所述冷卻扇(290)設置有多組。

5.根據權利要求3所述的一種降解材料紙的印刷裝置，其特征在于，所述水箱(410)上可以安裝有冷凝器，所述冷凝器可將所述水箱(410)內的水降溫。

技術總結
本技術公開一種降解材料紙的印刷裝置，其包括印刷組件，包括底座、對稱固定在所述底座上的安裝板、轉動安裝在所述安裝板上的裝卷輥、轉動安裝在所述安裝板上的輔助輥、轉動安裝在所述安裝板上的收卷輥、同軸連接在所述收卷輥外端的第一電機、轉動安裝在所述安裝板上的印刷輥和同軸連接在所述印刷輥外端的第二電機，所述印刷輥旁設置有配套的油墨噴涂設備；冷卻組件；角度調節組件，設置在所述定位槽的內壁上，可對所述冷卻扇的角度進行調節；開啟第三電機帶動螺桿轉動，驅動冷卻扇調節與降解紙之間的距離，從而調整冷卻的效果，開啟氣缸帶動齒條移動，驅動齒環和轉軸轉動，改變冷卻扇與降解紙之間角度，能從不同角度冷卻。

技術研發人員：林存革
受保護的技術使用者：仙桃康壽降解材料有限公司
技術研發日：20240812
技術公布日：2025/4/28
