本技術涉及硅片生產領域，具體地說是一種打碼裝置。

背景技術：

1、硅片生產完畢后，一般需要將硅片的型號、生產批次、性能參數等信息通過激光打碼方式寫在硅片上。

2、現有的處理方式為，直接將打碼機構設置在硅片主輸送線的上方，當硅片被輸送至打碼機構下方時，控制硅片主輸送線暫停輸送，待打碼機構完成對硅片的打碼操作后，再次啟動主輸送線輸送。現有的打碼方式，需要頻繁實施對主輸送線的啟停，從而降低主輸送線的輸送效率，影響了工作節拍。

技術實現思路

1、為了解決上述技術問題，本實用新型提供了一種打碼裝置，其采用如下技術方案：

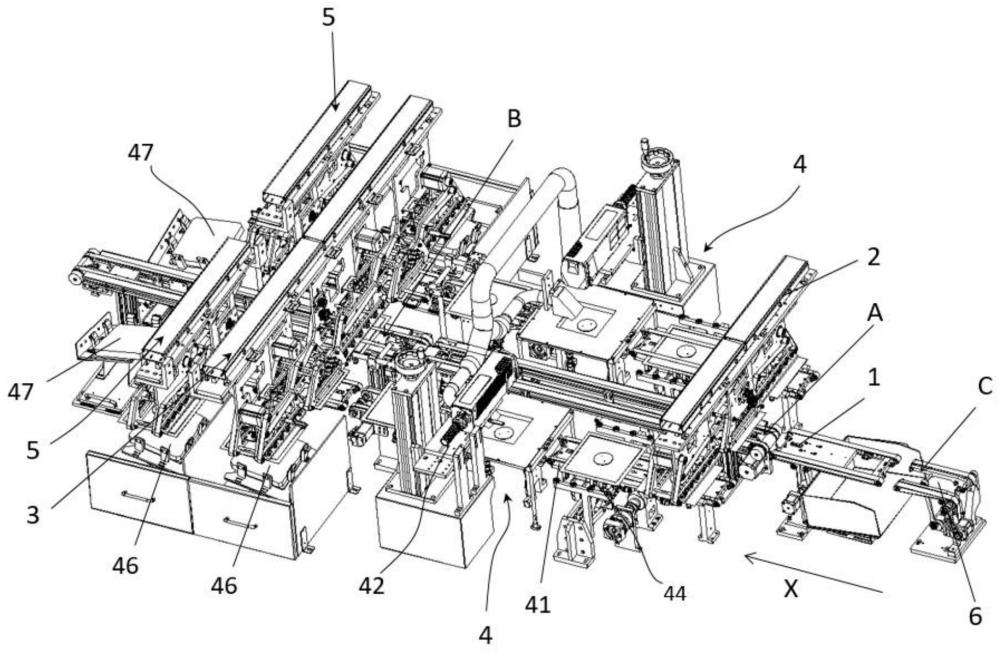

2、一種打碼裝置，包括主輸送線、分流輸送機構、第一轉運機構和至少一條打碼作業線，打碼作業線包括分支輸送線、打碼機構和解碼機構，其中：

3、主輸送線被配置為沿第一水平方向輸送硅片，主輸送線的輸送路徑上依次設置有分流工位及第一轉運工位；

4、打碼作業線設置在主輸送線的邊側，分流輸送機構被配置為將位于分流工位的硅片分流至打碼作業線的分支輸送線上；

5、分支輸送線被配置為沿第一水平方向輸送硅片，分支輸送線的輸送路徑上依次設置有至少一個打碼工位、解碼工位和第一下料工位，每個打碼工位處對應設置有一個打碼機構，打碼機構用于對位于打碼工位的硅片打碼，解碼工位處設置有解碼機構，解碼機構用于對位于解碼工位的完成打碼的硅片實施解碼，以確定打碼是否合格；

6、第一轉運機構被配置為從第一下料工位拾取打碼合格的硅片，并將拾取的打碼合格的硅片輸送至位于第一下料工位邊側的收料盒內，或者將拾取的打碼合格的硅片轉運至第一轉運工位。

7、本技術提供的打碼裝置，主輸送線的邊側設置有用于對硅片打碼的打碼作業線，硅片在打碼作業線上完成打碼操作。與現有技術相比，本技術的打碼裝置不會對主輸送線的正常輸送產生影響，從而確保主輸送線的輸送效率，提升工作節拍。

8、在一些實施例中，打碼作業線還包括ng料盒，ng料盒設置在分支輸送線的輸出端，ng料盒用于接收分支輸送線輸出的打碼不合格的硅片。

9、實現了對分支輸送線上的未被第一轉運機構取走的打碼不合格的硅片的自動回收。

10、在一些實施例中，主輸送線的輸出端設置有能夠升降的料籃，料籃用于收取主輸送線輸出的硅片。

11、將硅片收取至料籃中，方便了后道處理設備對硅片的取料。

12、在一些實施例中，分流輸送機構包括取片部和分流輸送部，取片部的輸送方向和分流輸送部的輸送方向均與主輸送線的輸送方向垂直，其中：取片部位于分流工位的上方，分流輸送部與取片部對接；取片部被配置為從分流工位吸取硅片，以及被配置為將吸取的硅片輸送至分流輸送部，分流輸送部被配置為將硅片輸送至打碼作業線的分支輸送線上。

13、通過取片部和分流輸送部的配合，分流輸送機構實現了從分流工位吸取硅片，以及將吸取的硅片分流輸送至打碼作業線的分支輸送線上。

14、在一些實施例中，打碼作業線為至少兩條，至少兩條打碼作業線分別位于主輸送線兩側，分流輸送部設置為兩組，兩組分流輸送部均與取片部對接且位于取片部兩側；取片部還被配置為從所述分流工位吸取硅片，并被配置為將吸取的硅片輸送至兩組分流輸送部中的其中一者上，兩組分流輸送部被配置為分別將硅片輸送至對應的分支輸送線上。

15、通過在主輸送線兩側設置至少兩條打碼作業線，并對應設置兩組分流輸送部，兩組分流輸送部可交替地將取片部從主輸送線上吸取的硅片分流至對應的打碼作業線上，至少兩條打碼作業線并行地實施硅片打碼，從而進一步提升打碼效率。

16、在一些實施例中，打碼作業線還包括規整機構，分支輸送線的輸送路徑上還設置有位于打碼工位前道的規整工位；規整機構設置在規整工位處，規整機構用于對位于規整工位的硅片實施位置歸正。

17、實現在打碼前對硅片的位置歸正，確保打碼機構對目標指定位置的精準打碼。

18、在一些實施例中，分支輸送線包括沿分支輸送線的輸送路徑依次設置的第一輸送段、第二輸送段、第三輸送段及第四輸送段，其中：規整工位位于第一輸送段的輸送路徑上，打碼工位位于第二輸送段的輸送路徑上，解碼工位位于第三輸送段的輸送路徑上，第一下料工位位于第四輸送段的輸送路徑上；第二輸送段被配置為能夠吸附住硅片。

19、通過對第二輸送段進行設置，使得第二輸送段在打碼過程中將硅片吸緊固定住，從而確保對硅片的打碼效果。第一輸送段、第三輸送段及第四輸送段僅需實施對硅片的輸送，采用普通的輸送皮帶即可，無需設置吸附機構，從而節省分支輸送線的成本。

20、在一些實施例中，第二輸送段包括吸附件和兩條平行設置的輸送帶，吸附件的吸附面低于兩條輸送帶的輸送面，吸附件用于將硅片吸附在兩條輸送帶上；或者，第二輸送段包括一條輸送帶，輸送帶上均設置有與抽氣裝置連通的吸附孔，輸送帶經吸附孔吸附住硅片。

21、通過對第二輸送段進行設置，使得第二輸送段實施對硅片的吸附固定。

22、在一些實施例中，打碼機構包括打碼激光器、定位相機和面光源，其中：定位相機設置在分支輸送線的下方，定位相機被配置為對位于打碼工位的硅片進行定位以獲得硅片的位置信息；打碼激光器設置在分支輸送線的上方，打碼激光器被配置為基于硅片的位置信息對硅片實施激光打碼；打碼激光器設置在升降機構上，升降機構被配置為驅動打碼激光器升降，以調節打碼激光器與位于打碼工位的硅片之間的距離；面光源設置在分支輸送線上方，面光源位于打碼激光器和定位相機之間，面光源上設置有供激光通過的光通道；面光源用于照射位于打碼工位的硅片，以配合定位相機對位于硅片進行定位，打碼激光器發出的激光經光通道到達硅片上。

23、通過定位相機和面光源的配合，實現了對位于打碼工位處的硅片的精確定位，而通過將打碼激光器設置在升降機構上，則實現了對打碼激光器與硅片間的距離的調整，最終確保打碼激光器能夠?qū)嵤?duì)硅片的指定位置的精準打碼。

24、在一些實施例中，打碼作業線還包括設置在打碼工位邊側的除塵機構，除塵機構用于吸取打碼過程中產生的粉塵。

25、通過在打碼工位邊側設置除塵機構，實現了對打碼過程中產生的粉塵的及時吸除，防止粉塵污染硅片及機臺。

26、在一些實施例中，解碼機構包括角度調節支架及設置在角度調節支架上的掃碼槍；掃碼槍與上位機信號連接，掃碼槍用于識別硅片上的打碼形成的圖文，并將識別結果提供給上位機，上位機根據識別結果確定打碼是否合格。

27、通過對解碼機構進行設置，使得解碼機構能夠?qū)嵤?duì)硅片上的打碼形成的圖文的準確識別，最終確保上位機確定打碼是否合格。

28、在一些實施例中，第一轉運機構包括中間轉運部和第一轉運輸送部，中間轉運部的輸送方向和第一轉運輸送部的輸送方向均與主輸送線的輸送方向垂直，其中：中間轉運部位于第一轉運工位的上方，第一轉運輸送部的第一端與中間轉運部對接，第一轉運輸送部的第二端的下方設有收料盒；第一轉運輸送部被配置為從分支輸送線的第一下料工位處拾取打碼合格的硅片，以及將拾取的打碼合格的硅片輸送至收料盒內；或者，第一轉運輸送部被配置為將拾取的打碼合格的硅片輸送至中間轉運部，中間轉運部被配置為將打碼合格的硅片輸送至第一轉運工位；中間轉運部還被配置為從第一轉運工位拾取硅片，以及將拾取的硅片輸送至第一轉運輸送部，第一轉運輸送部被配置為將硅片輸送至收料盒內。

29、通過對第一轉運機構進行設置，使得第一轉運機構能夠?qū)⒎种л斔途€上的打碼合格的硅片收至位于分支輸送線邊側的收料盒內，或者將分支輸送線上的打碼合格的硅片轉運回主輸送線上，由主輸送線將其輸送至后道工位或收至料籃內。此外，第一轉運機構能夠?qū)⒅鬏斔途€上的硅片收至位于分支輸送線邊側的收料盒內。如此，可根據各種不同的應用需求，實施對硅片的靈活轉運。

30、在一些實施例中，打碼作業線為至少兩條，至少兩條打碼作業線分別位于主輸送線兩側，第一轉運輸送部設置為兩組，兩組第一轉運輸送部均與中間轉運部對接且位于中間轉運部兩側；兩組第一轉運輸送部分別從對應的分支輸送線的第一下料工位處拾取打碼合格的硅片，以及分別將拾取的打碼合格的硅片輸送至對應的收料盒內；或者，分別將拾取的打碼合格的硅片輸送至中間轉運部；中間轉運部還被配置為從第一轉運工位拾取硅片，以及將拾取的硅片輸送至兩組第一轉運輸送部中的其中一者上。

31、通過設置至少兩條打碼輸送線及兩組第一轉運輸送部，提升了打碼效率。

32、在一些實施例中，打碼作業線的分支輸送線的輸送路徑上還設置有位于第一下料工位后道的第二下料工位；打碼裝置還包括第二轉運機構，第二轉運機構被配置為從分支輸送線的第二下料工位拾取打碼合格的硅片，并將拾取的打碼合格的硅片輸送至位于第二下料工位邊側的收料盒內。

33、通過在第一下料工位后道設置第二下料工位，并對應設置第二轉運機構，第二轉運機構可將第一轉運機構未及時收取的打碼合格的硅片收至收料盒內，確保分支輸送線上的打碼合格的硅片均能夠被收至收料盒內。

34、在一些實施例中，打碼作業線為至少兩條，至少兩條打碼作業線分別位于主輸送線兩側，第二轉運機構設置為兩組，兩組第二轉運機構位于主輸送線兩側；兩組第二轉運機構分別從對應的分支輸送線上拾取打碼合格的硅片，并將拾取的打碼合格的硅片輸送至對應的收料盒內。

35、通過設置至少兩條打碼輸送線及兩組第二轉運機構，提升了打碼效率。

36、在一些實施例中，主輸送線的輸送路徑上還設置有位于分流工位前道的剔除工位；打碼裝置還包括設置在剔除工位處的剔除機構，剔除機構用于剔除位于剔除工位處的存在缺陷的硅片。

37、實現了對存在缺陷的硅片的剔除，防止存在缺陷的硅片的剔除流入打碼工作線。
