本技術涉及圓網無紡布開放式印刷機網版更換，更具體地說，涉及一種圓網無紡布開放式印刷機網版便利換版裝置。

背景技術：

1、在無紡布生產時，為了提高其美觀性，通常會對其表面進行印花，而圓網無紡布開放式印刷機就是一種對無紡布印花的常見設備，網版是圓網無紡布開放式印刷機的主要部件，其安裝在圓輥上，在無紡布通過時，圓輥帶動網版轉動，實現對無紡布的印花。

2、現有的圓網無紡布開放式印刷機網版通常是采用粘固或者套裝的方式固定在圓輥上，采用套裝方式安裝網版時，如果需要更換網版，則需要對圓輥進行拆卸，采用粘固方式安裝網版，其更換也比較麻煩，因此，無論是套裝還是粘固安裝均比較麻煩，不利于人員根據需要進行快速換版，鑒于此，我們提出一種圓網無紡布開放式印刷機網版便利換版裝置。

技術實現思路

1、本實用新型的目的在于克服現有技術的不足，適應現實需要，提供一種圓網無紡布開放式印刷機網版便利換版裝置，以解決當前圓網無紡布開放式印刷機網版換版不夠方便快捷的技術問題。

2、為解決上述技術問題，本實用新型提供如下技術方案：一種圓網無紡布開放式印刷機網版便利換版裝置，包括圓輥，所述圓輥一周布置有網版主體，所述網版主體的一端口布置有安裝條，所述網版主體的另一端口布置有插條，所述安裝條朝向于插條的一側開設有插槽，且插槽頂部開設有限位槽，所述限位槽頂部開設有隱藏槽，且隱藏槽內部轉動布置有復位組件，所述插條頂部朝向于安裝條一側布置有限位結構；

3、所述插槽內底部?jī)啥颂庨_(kāi)設有t型槽，且t型槽內部滑動布置有工型扣塊，所述圓輥表面開設有與工型扣塊對稱的扣合槽，所述插條底部朝向于安裝條的一側開設有與工型扣塊對稱的定位槽。

4、本實用新型通過設計在網版主體一端口設置安裝條，另一端口設置插條，因此在安裝網版主體時，可以直接網版主體纏繞在圓輥上，然后將網版主體一端的插條插入到網版主體另一端的安裝條的插槽內部，當插條完全插入到安裝條的插槽內部后，此時插條上的限位結構會頂合在插槽內部的限位槽內部，從而可以實現對安裝條和插條的快速連接固定，即可以將網版主體快速固定到圓輥上，當需要對網版主體更換時，可以轉動復位組件，復位組件可以對限位結構復位，使限位結構脫離限位槽，然后可以快速將插條從插槽內部拔出，從而可以將網版主體快速?gòu)膱A輥上取下，因此，通過上述方式，可以實現對網版主體的快速換版，在安裝網版主體時，可以先將網版主體的安裝條與圓輥接觸，使安裝條上的工型扣塊插入到扣合槽的矩形開口槽內部，然后滑動工型扣塊至t型槽另一側，此時工型扣塊底部的t型端扣合在扣合槽的t型開口槽內部，然后將插條插入安裝到安裝條的插槽內部，此時工型扣塊頂部位于插條底部的定位槽內部，實現對工型扣塊限位，使其無法位移，從而使工型扣塊穩定的扣合在t型開口槽中，即可以實現對網版主體的限位，避免網版主體隨著圓輥轉動時發生位移，并且同時可以對安裝條和插條的連接處進行扣合拉緊，進一步提高安裝條和插條連接的穩定性。

5、優選地，所述扣合槽的二分之一為矩形開口槽，且扣合槽的另外二分之一為t型開口槽。

6、優選地，所述復位組件包括安裝板和安裝桿，所述安裝板布置于安裝桿上，所述安裝板位于隱藏槽內部，所述安裝桿貫穿安裝條的兩端呈l型。

7、優選地，所述網版主體位于插條的一端口布置有密封條，所述安裝條朝向于插條的一側開設有與密封條對應的密封槽。

8、優選地，所述限位結構包括第一安裝槽，所述第一安裝槽開設于插條上，所述第一安裝槽內部轉動布置有限位板，所述第一安裝槽內部的一側布置有彈簧。

9、優選地，所述第一安裝槽朝向于彈簧的一側開設有收納槽，所述彈簧位于收納槽內部，所述彈簧的底端與彈簧的底部連接，所述彈簧的頂部與限位板底部連接。

10、與現有技術相比，本實用新型的有益效果是：

11、1、本實用新型通過設計在網版主體一端口設置安裝條，另一端口設置插條，因此在安裝網版主體時，可以直接網版主體纏繞在圓輥上，然后將網版主體一端的插條插入到網版主體另一端的安裝條的插槽內部，當插條完全插入到安裝條的插槽內部后，此時插條上的限位結構會頂合在插槽內部的限位槽內部，從而可以實現對安裝條和插條的快速連接固定，即可以將網版主體快速固定到圓輥上，當需要對網版主體更換時，可以轉動復位組件，復位組件可以對限位結構復位，使限位結構脫離限位槽，然后可以快速將插條從插槽內部拔出，從而可以將網版主體快速?gòu)膱A輥上取下，因此，通過上述方式，可以實現對網版主體的快速換版，解決當前圓網無紡布開放式印刷機網版換版不夠方便快捷的技術問題，因此，本實用新型具備快速換版的優點。

12、2、本實用新型還通過設計的扣合槽、t型槽、工型扣塊和定位槽結構，在安裝網版主體時，可以先將網版主體的安裝條與圓輥接觸，使安裝條上的工型扣塊插入到扣合槽的矩形開口槽內部，然后滑動工型扣塊至t型槽另一側，此時工型扣塊底部的t型端扣合在扣合槽的t型開口槽內部，然后將插條插入安裝到安裝條的插槽內部，此時工型扣塊頂部位于插條底部的定位槽內部，實現對工型扣塊限位，使其無法位移，從而使工型扣塊穩定的扣合在t型開口槽中，即可以實現對網版主體的限位，避免網版主體隨著圓輥轉動時發生位移，并且同時可以對安裝條和插條的連接處進行扣合拉緊，進一步提高安裝條和插條連接的穩定性。

技術特征：

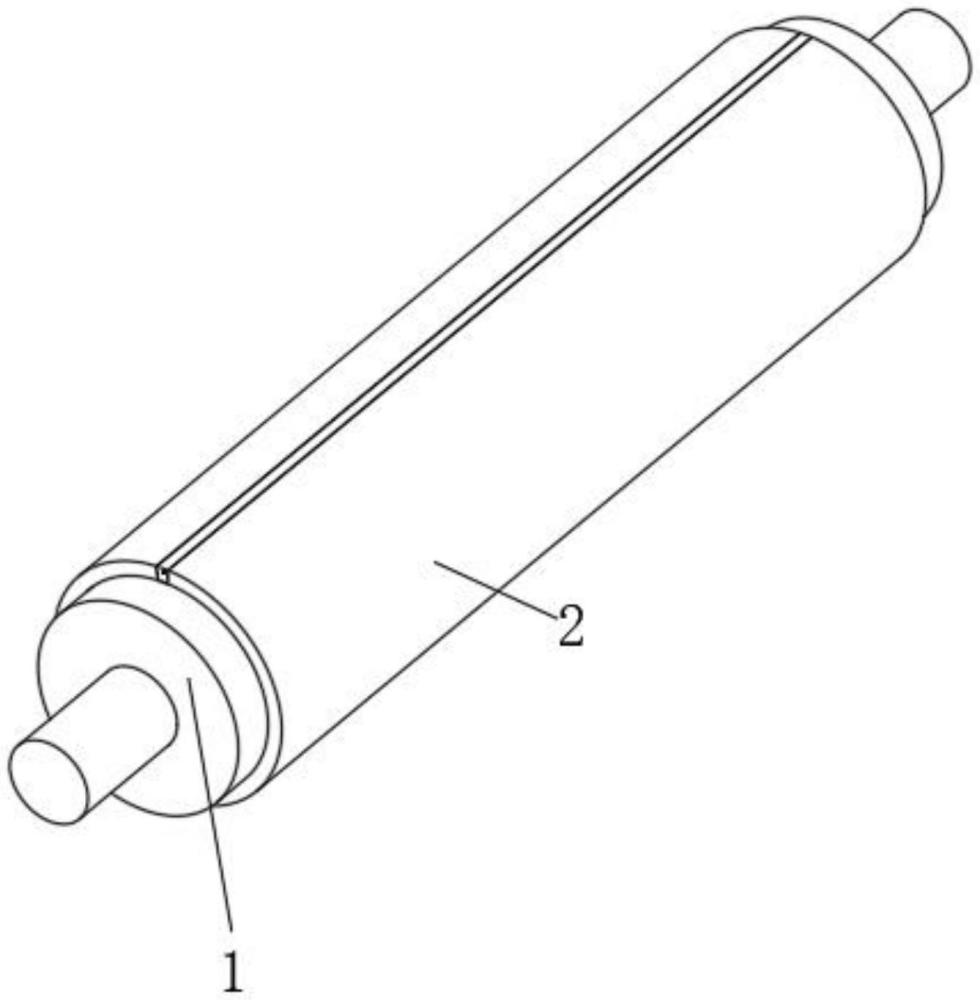

1.一種圓網無紡布開放式印刷機網版便利換版裝置，其特征在于，包括圓輥(1)，所述圓輥(1)一周布置有網版主體(2)，所述網版主體(2)的一端口布置有安裝條(3)，所述網版主體(2)的另一端口布置有插條(4)，所述安裝條(3)朝向于插條(4)的一側開設有插槽(301)，且插槽(301)頂部開設有限位槽(302)，所述限位槽(302)頂部開設有隱藏槽(303)，且隱藏槽(303)內部轉動布置有復位組件(5)，所述插條(4)頂部朝向于安裝條(3)一側布置有限位結構(6)；

2.根據權利要求1所述的一種圓網無紡布開放式印刷機網版便利換版裝置，其特征在于，所述扣合槽(101)的二分之一為矩形開口槽(102)，且扣合槽(101)的另外二分之一為t型開口槽(103)。

3.根據權利要求1所述的一種圓網無紡布開放式印刷機網版便利換版裝置，其特征在于，所述復位組件(5)包括安裝板(501)和安裝桿(502)，所述安裝板(501)布置于安裝桿(502)上，所述安裝板(501)位于隱藏槽(303)內部，所述安裝桿(502)貫穿安裝條(3)的兩端呈l型。

4.根據權利要求1所述的一種圓網無紡布開放式印刷機網版便利換版裝置，其特征在于，所述網版主體(2)位于插條(4)的一端口布置有密封條(7)，所述安裝條(3)朝向于插條(4)的一側開設有與密封條(7)對應的密封槽(306)。

5.根據權利要求1所述的一種圓網無紡布開放式印刷機網版便利換版裝置，其特征在于，所述限位結構(6)包括第一安裝槽(601)，所述第一安裝槽(601)開設于插條(4)上，所述第一安裝槽(601)內部轉動布置有限位板(603)，所述第一安裝槽(601)內部的一側布置有彈簧(604)。

6.根據權利要求5所述的一種圓網無紡布開放式印刷機網版便利換版裝置，其特征在于，所述第一安裝槽(601)朝向于彈簧(604)的一側開設有收納槽(602)，所述彈簧(604)位于收納槽(602)內部，所述彈簧(604)的底端與彈簧(604)的底部連接，所述彈簧(604)的頂部與限位板(603)底部連接。

技術總結
本技術公開了一種圓網無紡布開放式印刷機網版便利換版裝置，涉及圓網無紡布開放式印刷機網版更換技術領域，旨在解決當前圓網無紡布開放式印刷機網版換版不夠方便快捷的技術問題，包括圓輥，所述圓輥一周布置有網版主體，所述網版主體的一端口布置有安裝條，所述網版主體的另一端口布置有插條，所述安裝條朝向于插條的一側開設有插槽，且插槽頂部開設有限位槽，所述限位槽頂部開設有隱藏槽，且隱藏槽內部轉動布置有復位組件，所述插條頂部朝向于安裝條一側布置有限位結構，所述插槽內底部?jī)啥颂庨_(kāi)設有T型槽，且T型槽內部滑動布置有工型扣塊，所述圓輥表面開設有與工型扣塊對稱的扣合槽。本技術具備快速換版的優點。

技術研發人員：周永森
受保護的技術使用者：浙江秋楓包裝有限公司
技術研發日：20240812
技術公布日：2025/4/28
