本發明涉及印刷，具體為一種包裝袋印刷用供墨裝置。

背景技術：

1、包裝袋是指用于包裝各種用品的袋子，使貨物在生產流通過程中方便運輸，容易存儲。廣泛用于日常生活和工業生產中。在包裝袋生產時，需要通過印刷機對包裝袋的表面印刷一些特定的圖案，在使用印刷機進行印刷時，需要供墨裝置對印刷機進行供墨處理。

2、現有的印刷機的供墨裝置為了增加供墨的均勻性，一般采用供墨筒的來回往復運動，使得油墨沿著印刷機的勻墨輥的方向左右運動，然而在向勻墨輥處進行供墨時，需要先將油墨加入到印刷機的填墨槽內，然后再通過勻墨輥的轉動進行供墨，但是由于油墨具有粘附性，油墨會附著在填墨槽的底壁上，使得上方的油墨更容易的進行排出，而填墨槽底壁的油墨排出速度較慢或者不能充分排出，長時間進行供墨，使得填墨槽底壁會粘附油墨，導致底部油墨沉積，出現供墨不均勻的問題。

技術實現思路

1、本發明提供了一種包裝袋印刷用供墨裝置，通過刮料板沿著傾斜導料板運動，使得刮料板能夠?qū)A斜導料板上的油墨進行刮除，同時通過設置的往復移動組件，使得刮料板能夠進行左右往復運動，增加刮除效果，解決了上述背景技術中所提到的填墨槽底壁的油墨排出速度較慢或者不能充分排出，長時間進行供墨，使得填墨槽底壁會粘附油墨，導致底部油墨沉積，出現供墨不均勻的問題。

2、本發明提供如下技術方案：一種包裝袋印刷用供墨裝置，包括設置在印刷機本體上的供墨筒，所述印刷機本體上設置有填墨槽，所述填墨槽的底部設置有傾斜導料板，所述填墨槽內設置有刮料板，所述刮料板的底部開設有若干組通槽，若干組所述通槽的內部均轉動設置有葉輪，所述刮料板的一側固定有第一滑桿，所述印刷機本體的頂部設置有側板，所述側板上設置有用于帶動所述刮料板沿著所述傾斜導料板左右運動的往復移動組件。

3、作為本發明所述包裝袋印刷用供墨裝置的一種可選方案，所述往復移動組件包括開設在所述側板上的第一滑槽，所述第一滑桿的端部滑動設置在所述第一滑槽內，所述第一滑桿的端部固定有第一滑動凸起，所述第一滑槽的內壁上開設有供所述第一滑動凸起滑動的軌跡槽。

4、作為本發明所述包裝袋印刷用供墨裝置的一種可選方案，所述軌跡槽包括依次連通設置的第一水平部、第一傾斜部、第二水平部和第二傾斜部，所述第一傾斜部和所述第二水平部的連接處彈性連接有第一單向板，所述第二傾斜部和所述第一水平部的連接處彈性設置有第二單向板。

5、作為本發明所述包裝袋印刷用供墨裝置的一種可選方案，所述往復移動組件包括固定在所述側板上的導軌，所述導軌上滑動設置有滑座，所述滑座上固定有電動推桿，所述電動推桿的輸出端與所述第一滑桿的端部固定連接。

6、作為本發明所述包裝袋印刷用供墨裝置的一種可選方案，所述通槽的兩端分別設置有第一擋板和第二擋板，所述刮料板的內部開設有供所述第一擋板和第二擋板滑動的收納腔，所述側板的外表面開設有第二滑槽，所述第二滑槽內滑動設置有第二滑桿，所述第二滑桿上固定有凸板，所述第一擋板和所述第二擋板上均固定有橫板，所述橫板的另一端與所述凸板固定連接。

7、作為本發明所述包裝袋印刷用供墨裝置的一種可選方案，所述第二滑槽的內部開設有直槽，所述第二滑桿的端部固定有第二滑動凸起，所述第二滑動凸起滑動設置在所述直槽內。

8、作為本發明所述包裝袋印刷用供墨裝置的一種可選方案，所述葉輪的頂部固定有轉軸，所述轉軸上套接有限位環，所述刮料板的內部固定有第一導向板，所述限位環滑動設置在所述第一導向板內，所述刮料板內部滑動設置有第二導向板，所述第二導向板的表面與所述凸板的表面之間固定有連接板。

9、作為本發明所述包裝袋印刷用供墨裝置的一種可選方案，所述第一導向板上開設有供所述轉軸滑動的第一導向槽，所述第一導向板上開設有供所述限位環滑動的第二導向槽，所述第二導向板上開設有供所述轉軸滑動的傾斜槽。

10、作為本發明所述包裝袋印刷用供墨裝置的一種可選方案，所述固定套筒的表面固定有凸塊，所述凸塊的下表面固定有傳動桿，所述刮料板的上表面固定有限位座，所述限位座上開設有限位滑槽，所述傳動桿的底端滑動設置在所述限位滑槽內。

11、作為本發明所述包裝袋印刷用供墨裝置的一種可選方案，所述印刷機本體上轉動設置有勻墨輥，所述印刷機本體的頂部固定有固定板，所述固定板上固定有滑軌，所述滑軌上滑動設置有移動座，所述移動座上固定有固定套筒，所述供墨筒固定在所述固定套筒上，所述供墨筒的底部設置有出墨頭。

12、本發明具備以下有益效果：

13、1、該包裝袋印刷用供墨裝置中，在進行供墨時，刮料板沿著傾斜導料板運動，使得刮料板對傾斜導料板上的油墨進行刮除，防止油墨粘附在傾斜導料板的底壁上，同時通過設置的通槽，使得刮料板在移動時，油墨能夠通過通槽，避免通過刮料板上方的油墨過多，使油墨的液面隆起較高，導致油墨溢出的情況，并且在通槽的內部設置葉輪，使得刮料板在移動時，能夠帶動葉輪轉動，通過葉輪的轉動，能夠?qū)Φ撞康挠湍M(jìn)行攪動，從而有利于增加油墨的均勻性，另外，通過設置的往復移動組件，使得刮料板能夠進行左右運動，使得通槽與刮料板的位置互換，從而進一步增加對傾斜導料板的刮除效果，降低刮除死角。

14、2、該包裝袋印刷用供墨裝置中，在刮料板沿著傾斜導料板運動時，帶動第二滑桿在第二滑槽內滑動，使得第二滑桿能夠帶動第一擋板和第二擋板在收納腔內部移動，通過設置的第一擋板和第二擋板，使得刮料板無論是從印刷機本體的a側向b側運動，還是從b側向a側運動，都能將油墨導向葉輪的一側，使得葉輪轉動的更加穩定，進一步提高了對油墨的攪動效果，另外在葉輪轉動時，使葉輪的轉動方向始終朝向勻墨輥，方便將被撥動的油墨流向勻墨輥處，便于進行供墨處理。

15、3、該包裝袋印刷用供墨裝置中，在第一擋板和第二擋板運動時，第二滑桿通過凸板帶動連接板運動，連接板帶動第二導向板運動，第二導向板運動使得轉軸的頂部與傾斜槽抵觸，促使轉軸的頂部沿著第一導向板的第一導向槽滑動，使得轉軸帶動葉輪在通槽內水平移動，從而在葉輪轉動時，使得葉輪的葉片能夠伸到通槽的外側，使得葉輪能夠?qū)νú弁鈧?cè)的油墨進行攪動，使得油墨更加方便的向勻墨輥的方向運動，進一步提高供墨效果。

技術特征：

1.一種包裝袋印刷用供墨裝置，包括設置在印刷機本體(1)上的供墨筒(2)，所述印刷機本體(1)上設置有填墨槽(4)，所述填墨槽(4)的底部設置有傾斜導料板(5)，其特征在于：所述填墨槽(4)內設置有刮料板(6)，所述刮料板(6)的底部開設有若干組通槽(7)，若干組所述通槽(7)的內部均轉動設置有葉輪(8)，所述刮料板(6)的一側固定有第一滑桿(9)，所述印刷機本體(1)的頂部設置有側板(10)，所述側板(10)上設置有用于帶動所述刮料板(6)沿著所述傾斜導料板(5)左右運動的往復移動組件。

2.根據權利要求1所述的包裝袋印刷用供墨裝置，其特征在于：所述往復移動組件包括開設在所述側板(10)上的第一滑槽(11)，所述第一滑桿(9)的端部滑動設置在所述第一滑槽(11)內，所述第一滑桿(9)的端部固定有第一滑動凸起(12)，所述第一滑槽(11)的內壁上開設有供所述第一滑動凸起(12)滑動的軌跡槽(13)。

3.根據權利要求2所述的包裝袋印刷用供墨裝置，其特征在于：所述軌跡槽(13)包括依次連通設置的第一水平部(131)、第一傾斜部(132)、第二水平部(133)和第二傾斜部(134)，所述第一傾斜部(132)和所述第二水平部(133)的連接處彈性連接有第一單向板(135)，所述第二傾斜部(134)和所述第一水平部(131)的連接處彈性設置有第二單向板(136)。

4.根據權利要求1所述的包裝袋印刷用供墨裝置，其特征在于：所述往復移動組件包括固定在所述側板(10)上的導軌(14)，所述導軌(14)上滑動設置有滑座(15)，所述滑座(15)上固定有電動推桿(16)，所述電動推桿(16)的輸出端與所述第一滑桿(9)的端部固定連接。

5.根據權利要求1所述的包裝袋印刷用供墨裝置，其特征在于：所述通槽(7)的兩端分別設置有第一擋板(17)和第二擋板(18)，所述刮料板(6)的內部開設有供所述第一擋板(17)和第二擋板(18)滑動的收納腔(19)，所述側板(10)的外表面開設有第二滑槽(20)，所述第二滑槽(20)內滑動設置有第二滑桿(21)，所述第二滑桿(21)上固定有凸板(22)，所述第一擋板(17)和所述第二擋板(18)上均固定有橫板(23)，所述橫板(23)的另一端與所述凸板(22)固定連接。

6.根據權利要求5所述的包裝袋印刷用供墨裝置，其特征在于：所述第二滑槽(20)的內部開設有直槽(24)，所述第二滑桿(21)的端部固定有第二滑動凸起(25)，所述第二滑動凸起(25)滑動設置在所述直槽(24)內。

7.根據權利要求6所述的包裝袋印刷用供墨裝置，其特征在于：所述葉輪(8)的頂部固定有轉軸(26)，所述轉軸(26)上套接有限位環(27)，所述刮料板(6))的內部固定有第一導向板(28)，所述限位環(27)滑動設置在所述第一導向板(28)內，所述刮料板(6)內部滑動設置有第二導向板(29)，所述第二導向板(29)的表面與所述凸板(22)的表面之間固定有連接板(30)。

8.根據權利要求7所述的包裝袋印刷用供墨裝置，其特征在于：所述第一導向板(28)上開設有供所述轉軸(26)滑動的第一導向槽(31)，所述第一導向板(28)上開設有供所述限位環(27)滑動的第二導向槽(32)，所述第二導向板(29)上開設有供所述轉軸(26)滑動的傾斜槽(33)。

9.根據權利要求1所述的包裝袋印刷用供墨裝置，其特征在于：所述固定套筒(42)的表面固定有凸塊(34)，所述凸塊(34)的下表面固定有傳動桿(35)，所述刮料板(6)的上表面固定有限位座(36)，所述限位座(36)上開設有限位滑槽(37)，所述傳動桿(35)的底端滑動設置在所述限位滑槽(37)內。

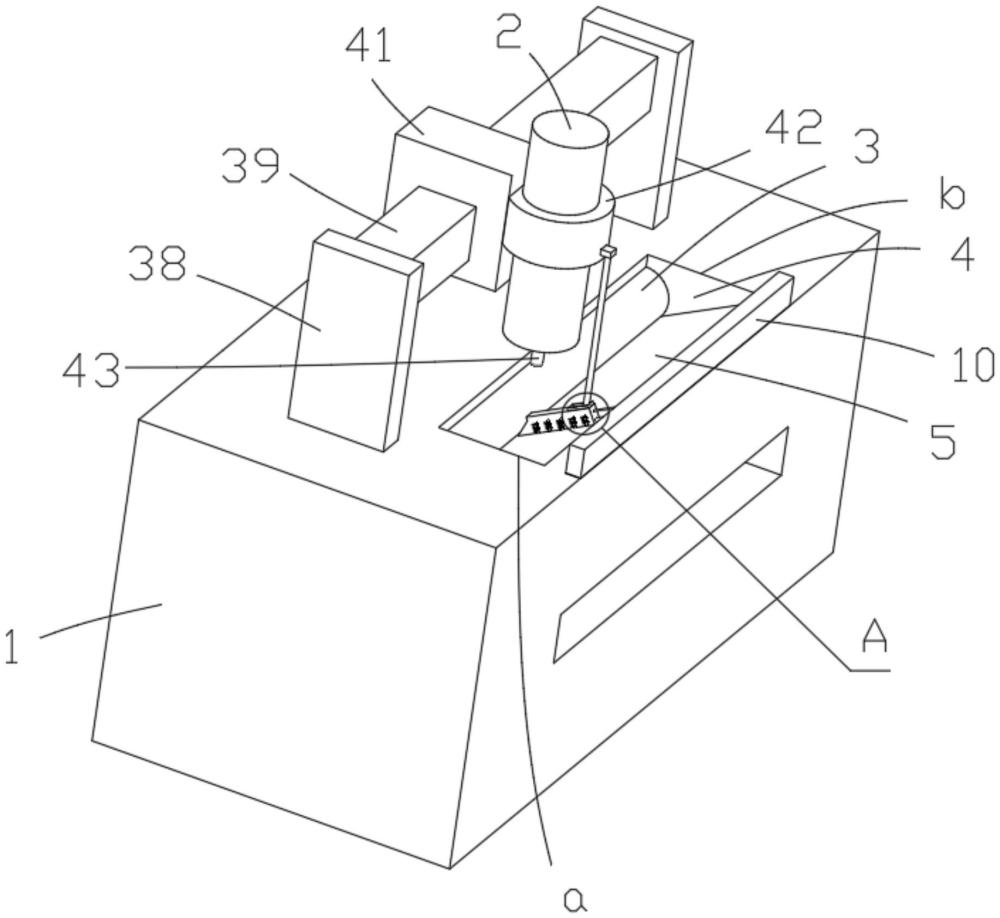

10.根據權利要求1所述的包裝袋印刷用供墨裝置，其特征在于：所述印刷機本體(1)上轉動設置有勻墨輥(3)，所述印刷機本體(1)的頂部固定有固定板(38)，所述固定板(38)上固定有滑軌(39)，所述滑軌(39)上滑動設置有移動座(41)，所述移動座(41)上固定有固定套筒(42)，所述供墨筒(2)固定在所述固定套筒(42)上，所述供墨筒(2)的底部設置有出墨頭(43)。

技術總結
本發明涉及印刷技術領域，且公開了一種包裝袋印刷用供墨裝置，包括設置在印刷機本體上的供墨筒，所述印刷機本體上設置有填墨槽，所述填墨槽的底部設置有傾斜導料板，所述填墨槽內設置有刮料板，所述刮料板的底部開設有若干組通槽，若干組所述通槽的內部均轉動設置有葉輪，所述刮料板的一側固定有第一滑桿，所述印刷機本體的頂部設置有側板，所述側板上設置有用于帶動所述刮料板沿著所述傾斜導料板左右運動的往復移動組件；本技術方案在進行供墨時，通過刮料板沿著傾斜導料板運動，使得刮料板能夠?qū)A斜導料板上的油墨進行刮除，便于供墨處理，并且能夠防止部分油墨長時間附著在傾斜導料板上，增加供墨的均勻性。

技術研發人員：廖凱,廖芯,廖威
受保護的技術使用者：張家界利達印務有限公司
技術研發日：
技術公布日：2025/4/28
