本發明涉及顯示面板生產領域，具體而言，涉及一種用于大尺寸玻璃基板的打印設備及其使用方法。

背景技術：

1、隨著科技的進步和市場需求的增加，大尺寸玻璃基板的應用越來越廣泛，例如在平板顯示、建筑裝飾等領域。然而，如何高效、精確地在大尺寸玻璃基板上進行圖案打印一直是一個技術難題。

技術實現思路

1、本發明的目的在于提供一種大尺寸玻璃基板打印設備，旨在能夠針對大尺寸玻璃基板的打印，并能夠實現高效、精確的打印效果。

2、本發明的另一目的在于提供一種大尺寸玻璃基板打印設備的使用方法，旨在能夠針對大尺寸玻璃基板的打印，并能夠實現高效、精確的打印效果。

3、本發明的技術方案是這樣實現的：

4、一種用于大尺寸玻璃基板的打印設備，包括密封腔體，還包括：

5、氣浮平臺，設置于所述密封腔體內，所述氣浮平臺的上游和下游分別為非打印區、中游為打印區；

6、對位裝置，當玻璃基板被傳送至打印區后，所述對位裝置用于對玻璃基板粗定位和精定位以抓捕玻璃基板的mack標；

7、打印裝置，設置于所述密封腔體內，所述打印裝置包括由多個噴頭集成的多噴頭pack組，用于在玻璃基板上進行圖案打印；

8、移動裝置，設置于所述密封腔體內，所述移動裝置與所述打印裝置連接，用于所述打印裝置移動；

9、壓墨裝置，設置于所述密封腔體內，當所述移動裝置帶動所述打印裝置移動至所述壓墨裝置的正上方時，所述壓墨裝置用于在打印完成后對所述噴頭進行壓墨；

10、擦拭裝置，設置于所述密封腔體內，用于對所述噴頭進行擦拭和檢測；

11、噴檢裝置，設置于所述密封腔體內，用于檢測所述噴頭的噴孔狀態；

12、校準裝置，設置于所述密封腔體內，用于校正所述噴頭的位置。

13、進一步地，所述對位裝置包括：

14、支撐柱組件，用于支撐玻璃基板；

15、傳感器組件，用于感應玻璃基板的位置；

16、升降滾輪組件，當所述玻璃基板到位后，所述升降滾輪組件上升而能夠將玻璃基板抬起；

17、擋板組件，當玻璃基板被抬起后，所述擋板組件用于推動玻璃基板進行對位；

18、夾持器，當玻璃基板對位后，所述夾持器用于固定玻璃基板。

19、進一步地，所述打印裝置包括：

20、打印小車，所述打印小車上設置多個所述多噴頭pack組，用于在玻璃基板上進行圖案打印；

21、控制系統，所述打印小車與所述控制系統電性連接，所述控制系統用于控制所述打印小車的移動和打印操作。

22、進一步地，所述壓墨裝置包括：

23、壓墨組件，用于對所述噴頭施加壓力以進行壓墨；

24、廢墨桶，用于所述壓墨組件壓墨時收集所述噴頭排出的多余油墨；

25、壓墨支撐架，所述壓墨支撐架的頂部設置調平板，所述壓墨組件設置于所述調平板上，所述廢墨桶設置于所述壓墨支撐架內；

26、校正螺栓組，所述調平板的四角分別通過校正螺栓組與所述壓墨支撐架螺栓連接，所述校正螺栓組用于調整所述壓墨組件的水平。

27、進一步地，所述擦拭裝置包括：

28、擦拭組件，用于對所述噴頭進行擦拭；

29、擦拭紙換料機構，用于更換擦拭紙；

30、檢測組件，用于檢測所述噴頭是否擦拭干凈。

31、進一步地，所述噴檢裝置包括：

32、噴檢膜換料機構，用于更換噴檢膜；

33、噴檢組件，用于檢測所述噴頭的噴孔是否堵塞。

34、進一步地，所述校準裝置采用墨滴觀察儀。

35、進一步地，所述壓墨組件包括壓墨盒，所述壓墨盒用于儲存壓墨材料；

36、其中，所述壓墨盒內部設置有便于廢墨排出的錐面結構，所述錐面結構底部的出口端與所述廢墨桶連通。

37、進一步地，所述壓墨組件設置為多個，所述壓墨組件與所述多噴頭pack組一一對應設置。

38、相比于現有技術而言，本發明的有益效果是：

39、本申請中，將大尺寸的玻璃基板傳送至氣浮平臺的打印區后，然后通過對位裝置對玻璃基板進行精準定位，再由打印裝置在玻璃基板上進行打印，玻璃基板進給一次，打印裝置打印一次，直至打印完成。打印完成后，為了保證油墨質量，打印裝置通過移動裝置移動至壓墨裝置的正上方進行壓墨操作，壓墨裝置能夠對多個噴頭施加壓力以將多余的油墨排出，然后通過擦拭裝置對噴頭清洗擦拭以避免噴頭處的油墨干涸而堵塞噴頭，再通過噴檢裝置檢測噴頭的噴孔是否堵塞，最后結合校準裝置來調整噴頭的位置，從而保證每次打印都能達到理想的效果，實現對大尺寸玻璃基板精準、高效的打印。

技術特征：

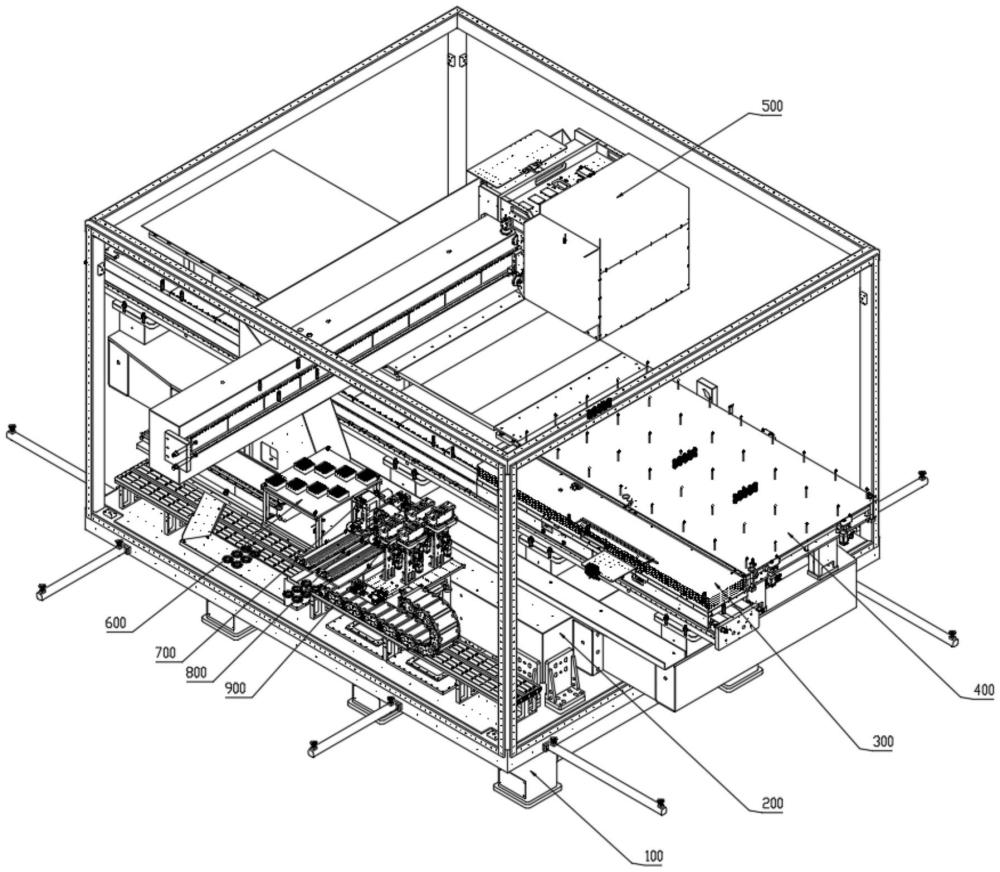

1.一種用于大尺寸玻璃基板的打印設備，包括密封腔體(100)，其特征在于，還包括：

2.根據權利要求1所述的用于大尺寸玻璃基板的打印設備，其特征在于，所述對位裝置(200)包括：

3.根據權利要求1所述的用于大尺寸玻璃基板的打印設備，其特征在于，所述打印裝置(500)包括：

4.根據權利要求1所述的用于大尺寸玻璃基板的打印設備，其特征在于，所述壓墨裝置(600)包括：

5.根據權利要求1所述的用于大尺寸玻璃基板的打印設備，其特征在于，所述擦拭裝置(700)包括：

6.根據權利要求1所述的用于大尺寸玻璃基板的打印設備，其特征在于，所述噴檢裝置(800)包括：

7.根據權利要求1所述的用于大尺寸玻璃基板的打印設備，其特征在于，所述校準裝置(900)采用墨滴觀察儀。

8.根據權利要求4所述的用于大尺寸玻璃基板的打印設備，其特征在于，所述壓墨組件(601)包括壓墨盒(605)，所述壓墨盒(605)用于儲存壓墨材料；

9.根據權利要求4所述的用于大尺寸玻璃基板的打印設備，其特征在于，所述壓墨組件(601)設置為多個，所述壓墨組件(601)與所述多噴頭pack組(501)一一對應設置。

10.基于權利要求1-9中任一項所述的用于大尺寸玻璃基板的打印設備的使用方法，其特征在于，包括以下步驟：

技術總結
本發明涉及顯示面板生產領域，具體而言，涉及一種用于大尺寸玻璃基板的打印設備及其使用方法，包括密封腔體、氣浮平臺、對位裝置、打印裝置、移動裝置、壓墨裝置、擦拭裝置、噴檢裝置、校準裝置；其中，對位裝置用于對玻璃基板粗定位和精定位以抓捕玻璃基板的Mack標；壓墨裝置用于在打印完成后對所述噴頭進行壓墨；擦拭裝置用于對所述噴頭進行擦拭和檢測；噴檢裝置用于檢測所述噴頭的噴孔狀態；校準裝置用于校正所述噴頭的位置其能夠滿足大尺寸玻璃基板的打印，并能夠實現高效、精確的打印效果。

技術研發人員：朱建華,劉世樸,劉洪濱,王志,盧開健
受保護的技術使用者：合肥博示電子科技有限責任公司
技術研發日：
技術公布日：2025/4/28
