本技術涉及樹脂切割片生產，尤其涉及一種樹脂切割片印字設備。

背景技術：

1、樹脂切割片是一種用于切割金屬、玻璃、陶瓷等材料的工具，樹脂切割片通常適用于進行精密切割和修整工作，在使用樹脂切割片時，需要注意選擇合適的規格和型號，在對樹脂切割片的生產過程中需要用到印字設備對其型號和規格進行標識，從而能夠在使用時快速的選擇出所需要的樹脂切割片。

2、但是上述現有技術中，樹脂切割片印字設備在更換不同的規格和型號的印刷塊時較為繁瑣，導致印字效率較低。

技術實現思路

1、本實用新型的目的在于提供一種樹脂切割片印字設備，解決了現有技術中樹脂切割片印字設備在更換不同的規格和型號的印刷塊時較為繁瑣，導致印字效率較低的技術問題。

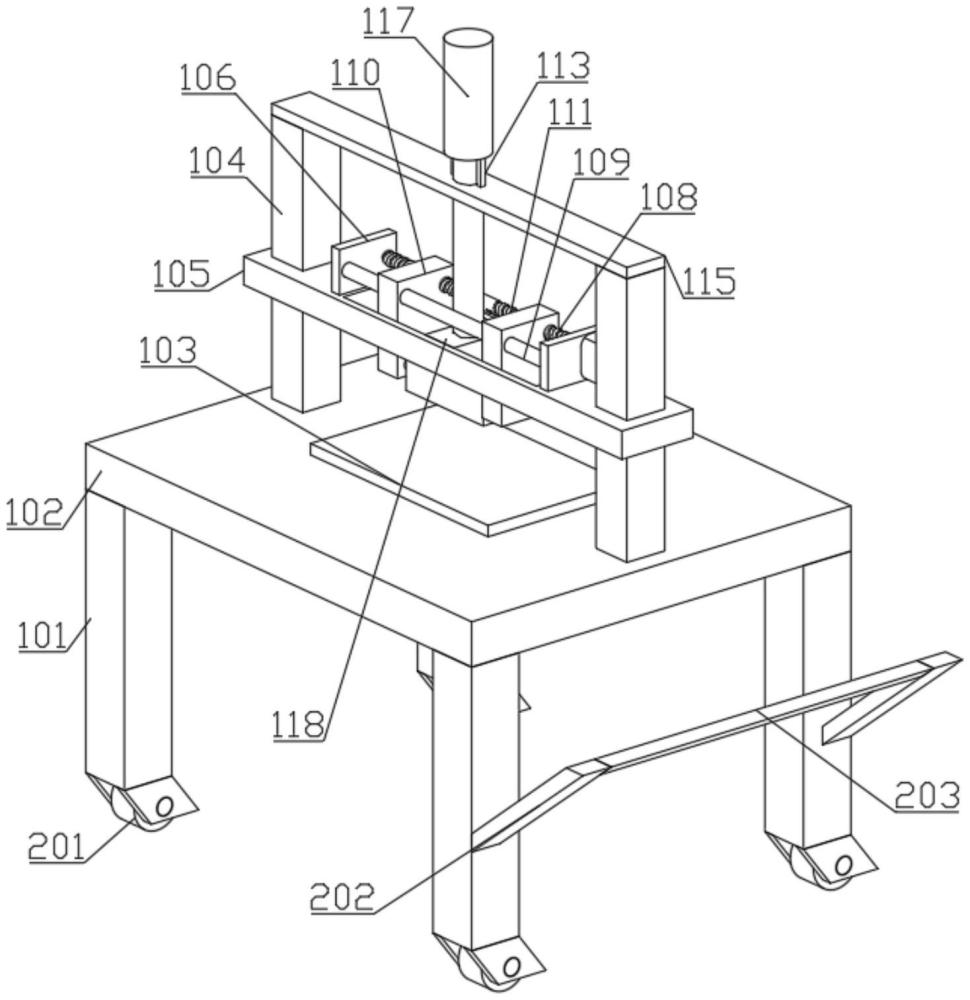

2、為實現上述目的，本實用新型采用的一種樹脂切割片印字設備，包括支撐腿、工作板、放置板、固定組件和移動組件，所述固定組件包括固定桿、滑板、固定板、電機和螺桿，所述支撐腿與所述工作板固定連接，并位于所述工作板的下方，所述放置板與所述工作板固定連接，并位于所述工作板的上方，所述固定桿與所述工作板固定連接，并位于所述工作板的上方，所述滑板與所述固定桿滑動連接，并包裹所述固定桿，所述固定板與所述滑板固定連接，并位于所述滑板的上方，所述電機與所述滑板固定連接，并位于所述滑板的上方，且所述電機的輸出端貫穿所述固定板，所述螺桿與所述電機的輸出端固定連接，并位于所述固定板的內側，且所述螺桿兩端的螺紋旋向相反。

3、其中，所述固定組件還包括導桿、夾板一、夾板二、插桿一、插桿二和印刷塊，所述導桿與所述固定板固定連接，并位于所述固定板的內側，所述夾板一與所述螺桿螺紋連接，并位于包裹所述螺桿與所述導桿，所述夾板二與所述螺桿螺紋連接，并位于包裹所述螺桿與所述導桿，所述插桿一與所述夾板一固定連接，并位于所述夾板一的內側，所述插桿二與所述夾板二固定連接，并位于所述夾板二的內側，所述印刷塊與所述插桿一拆卸連接，并位于所述夾板一與所述夾板二之間，且所述插桿一與所述插桿二同所述印刷塊適配。

4、其中，所述移動組件包括連接板和支撐桿，所述連接板與所述固定桿固定連接，并位于所述固定桿的上方，所述支撐桿與所述連接板固定連接，并位于所述連接板的上方。

5、其中，所述移動組件還包括液壓缸和移動塊，所述液壓缸與所述支撐桿固定連接，并位于所述支撐桿的上方，且所述液壓缸的輸出端貫穿所述連接板，所述移動塊與所述滑板固定連接，并位于所述滑板的內側，且所述移動塊與所述液壓缸的輸出端固定連接。

6、其中，所述樹脂切割片印字設備還包括萬向輪、連接桿和推桿，所述萬向輪與所述支撐腿固定連接，并位于所述支撐腿的下方，所述連接桿與所述支撐腿固定連接，并位于所述支撐腿的外側，所述推桿與所述連接桿固定連接，并位于所述連接桿的內側。

7、本實用新型的一種樹脂切割片印字設備，所述支撐腿與所述工作板固定連接，并位于所述工作板的下方，所述放置板與所述工作板固定連接，并位于所述工作板的上方，所述固定桿與所述工作板固定連接，并位于所述工作板的上方，所述滑板與所述固定桿滑動連接，并包裹所述固定桿，所述固定板與所述滑板固定連接，并位于所述滑板的上方，所述電機與所述滑板固定連接，并位于所述滑板的上方，且所述電機的輸出端貫穿所述固定板，所述螺桿與所述電機的輸出端固定連接，并位于所述固定板的內側，且所述螺桿兩端的螺紋旋向相反，當需要更換所述印刷塊時，只需啟動所述電機帶動所述螺桿轉動，通過所述螺桿帶動所述夾板一與所述夾板二移動，使得所述插桿一與所述插桿二脫離印刷塊，將新的所述印刷塊放置在所述插桿一與所述插桿二之間，再次啟動所述電機帶動所述螺桿反轉，使得所述夾板一與所述夾板二帶動所述插桿一與所述插桿二相向移動，將所述插桿一與所述插桿二插入新的所述印刷塊中即可完成固定，以此方法能夠有效解決樹脂切割片印字設備在更換不同的規格和型號的印刷塊時較為繁瑣，導致印字效率較低的問題。

技術特征：

1.一種樹脂切割片印字設備，包括支撐腿、工作板和放置板，所述支撐腿與所述工作板固定連接，并位于所述工作板的下方，所述放置板與所述工作板固定連接，并位于所述工作板的上方，其特征在于，

2.如權利要求1所述的樹脂切割片印字設備，其特征在于，

3.如權利要求1所述的樹脂切割片印字設備，其特征在于，

4.如權利要求3所述的樹脂切割片印字設備，其特征在于，

5.如權利要求1所述的樹脂切割片印字設備，其特征在于，

技術總結
本技術涉及樹脂切割片生產技術領域，尤其涉及一種樹脂切割片印字設備，包括支撐腿、工作板、放置板、固定桿、滑板、固定板、電機和螺桿，固定桿與工作板固定連接，滑板與固定桿滑動連接，固定板與滑板固定連接，螺桿與電機的輸出端固定連接，當需要更換印刷塊時，只需啟動電機帶動螺桿轉動，通過螺桿帶動夾板一與夾板二移動，使得插桿一與插桿二脫離印刷塊，將新的印刷塊放置在插桿一與插桿二之間，再次啟動電機帶動螺桿反轉，使得夾板一與夾板二帶動插桿一與插桿二相向移動，將插桿一與插桿二插入新的印刷塊中即可完成固定，解決了樹脂切割片印字設備在更換不同的規格和型號的印刷塊時較為繁瑣，導致印字效率較低的問題。

技術研發人員：冷益生,王延平,王雷雷,李明
受保護的技術使用者：青島創力工具有限公司
技術研發日：20240708
技術公布日：2025/4/28
