本實用新型涉及工業設計用具領域，具體涉及一種工業設計用圓規。

背景技術：

工業設計指以工學、美學、經濟學為基礎對工業產品進行設計。工業設計分為產品設計、環境設計、傳播設計、設計管理4類；包括造型設計、機械設計、電路設計、服裝設計、環境規劃、室內設計、建筑設計、UI設計、平面設計、包裝設計、廣告設計、動畫設計、展示設計、網站設計等。工業設計又稱工業產品設計學，工業設計涉及到心理學，社會學，美學，人機工程學，機械構造，攝影，色彩學等。工業發展和勞動分工所帶來的工業設計，與其它藝術、生產活動、工藝制作等都有明顯不同，它是各種學科、技術和審美觀念的交叉產物。目前工業設計用圓規存在著使用范圍有限的問題。

技術實現要素：

本實用新型所要解決的技術問題是提供一種工業設計用圓規，以解決現有技術中導致的上述多項缺陷。

為實現上述目的，本實用新型提供以下的技術方案：一種工業設計用圓規，包括針規、橫梁、筆規、平衡桿、機盒和調速驅動電機，所述橫梁上設置有均勻的刻度線，所述針規固定在橫梁上，所述機盒固定在橫梁的右側，所述調速驅動電機設置在機盒內，所述調速驅動電機與針規連接，所述筆規通過橫梁兩側的導軌進行移動，所述筆規的兩側設置有鎖緊件，所述橫梁內設置有凹槽，所述平衡桿設置在凹槽內。

優選的，所述機盒的一側固定有角度尺。

優選的，所述針規設置為安全針規。

優選的，所述安全針規包括支腿和針頭，所述支腿內設置有滑槽，所述針頭通過滑塊在滑槽內移動。

優選的，所述安全針規的頂端設置有削卷刀。

優選的，所述筆規上設置有示數窗。

采用以上技術方案的有益效果是：本實用新型提供了一種工業設計用圓規，所述機盒的一側固定有角度尺，所述安全針規的頂端設置有削卷刀，可以擴大其使用范圍，所述針規設置為安全針規，可以在不使用時將針頭收入到支腿內，提高了安全性能，所述筆規上設置有示數窗，只要示數窗的指針對到相應的數值上就能畫出對應半徑的圓，保證了圓規的精確度，該工業設計用圓規具有使用范圍廣的優點，具有廣闊的市場前景。

附圖說明

圖1為本實用新型一種工業設計用圓規的結構示意圖；

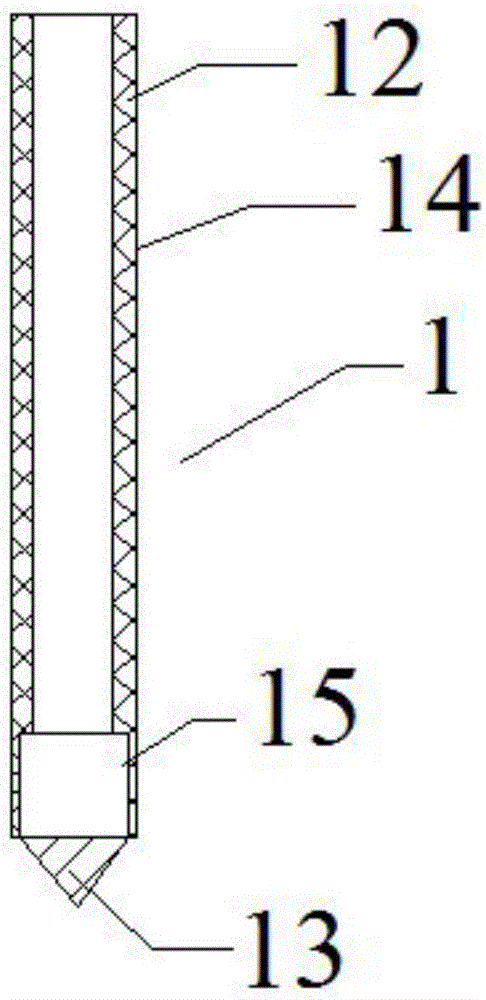

圖2為安全針規的結構示意圖；

其中：1-安全針規、2-橫梁、3-筆規、4-平衡桿、5-機盒、6-調速驅動電機、7-刻度線、8-導軌、9-鎖緊件、10-凹槽、11-角度尺、12-支腿、13-針頭、14-滑槽、15-滑塊、16-削卷刀、17-示數窗。

具體實施方式

下面結合附圖詳細說明本實用新型的優選實施方式。

圖1出示本實用新型的具體實施方式：一種工業設計用圓規，包括針規、橫梁2、筆規3、平衡桿4、機盒5和調速驅動電機6，所述橫梁2上設置有均勻的刻度線7，所述針規固定在橫梁2上，所述機盒5固定在橫梁2的右側，所述調速驅動電機6設置在機盒5內，所述調速驅動電機6與針規連接，所述筆規3通過橫梁2兩側的導軌8進行移動，所述筆規3的兩側設置有鎖緊件9，所述橫梁2內設置有凹槽10，所述平衡桿4設置在凹槽10內。

此外，如圖2所示，所述機盒5的一側固定有角度尺11，所述針規設置為安全針規1，所述安全針規1包括支腿12和針頭13，所述支腿12內設置有滑槽14，所述針頭13通過滑塊15在滑槽14內移動，所述安全針規1的頂端設置有削卷刀16，所述筆規3上設置有示數窗17。

基于上述，本實用新型提供了一種工業設計用圓規，所述機盒的一側固定有角度尺，所述安全針規的頂端設置有削卷刀，可以擴大其使用范圍，所述針規設置為安全針規，可以在不使用時將針頭收入到支腿內，提高了安全性能，所述筆規上設置有示數窗，只要示數窗的指針對到相應的數值上就能畫出對應半徑的圓，保證了圓規的精確度，該工業設計用圓規具有使用范圍廣的優點，具有廣闊的市場前景。

以上所述的僅是本實用新型的優選實施方式，應當指出，對于本領域的普通技術人員來說，在不脫離本實用新型創造構思的前提下，還可以做出若干變形和改進，這些都屬于本實用新型的保護范圍。
