本實用新型涉及一種漢語言文學教育用教學輔助裝置，屬于漢語言文學教育用具技術領域。

背景技術：
：

現有的漢語言文學教育用教學輔助裝置在使用時不能實現防塵，而且清塵時浪費時間，效率低。

技術實現要素：
：

針對上述問題，本實用新型要解決的技術問題是提供一種漢語言文學教育用教學輔助裝置。

本實用新型的一種漢語言文學教育用教學輔助裝置，它包含框架、行走輪、升降器、顯示屏、導向輪、蓄電池、操作面板、防塵板、清潔輥、彈性安裝座；框架的底部安裝有行走輪，框架的內部安裝有安裝板，安裝板的下端安裝有升降器，升降器的升降桿上安裝有顯示屏，顯示屏殼體下側的兩端均安裝有導向輪，導向輪與框架上的導向槽相配合，框架的側面通過轉軸安裝有防塵板，蓄電池安裝在框架的內部，操作面板安裝在框架的側面，蓄電池與操作面板的一端連接，操作面板的另一端與升降器連接，框架內上側的前側壁上安裝有兩個彈性安裝座，彈性安裝座上安裝有清潔輥。

作為優選，所述的彈性安裝座包含固定座、彈簧、安裝座體，固定座的固定槽內安裝有彈簧，彈簧上安裝有安裝座體，安裝座體上設置有安裝槽孔。

作為優選，所述的升降器為減震式升降器。

本實用新型的有益效果為：便于實現快速升降，使用方便，且能實現快速清塵與防塵，工作效率高。

附圖說明：

為了易于說明，本實用新型由下述的具體實施及附圖作以詳細描述。

圖1為本實用新型的結構示意圖；

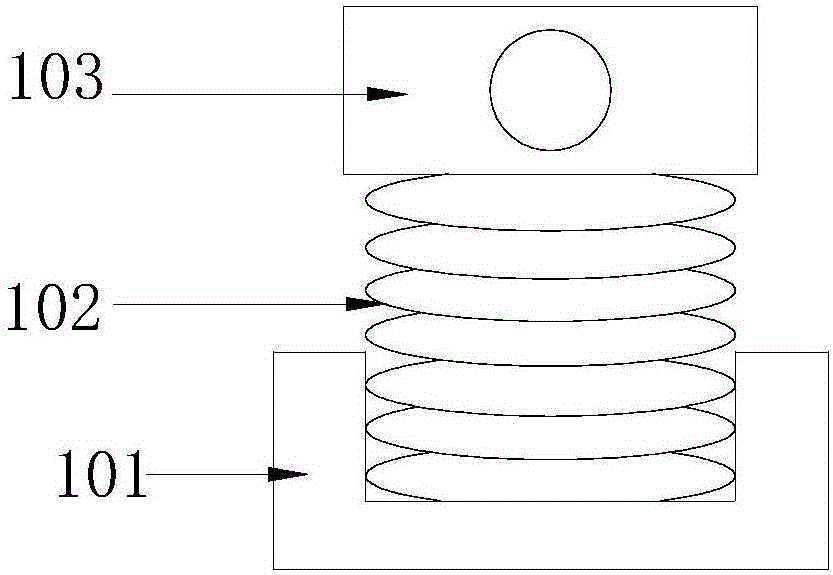

圖2為本實用新型中彈性安裝座的結構示意圖，

圖中：1-框架；2-行走輪；3-升降器；4-顯示屏；5-導向輪；6-蓄電池；7-操作面板；8-防塵板；9-清潔輥；10-彈性安裝座。

具體實施方式：

為使本實用新型的目的、技術方案和優點更加清楚明了，下面通過附圖中示出的具體實施例來描述本實用新型。但是應該理解，這些描述只是示例性的，而并非要限制本實用新型的范圍。此外，在以下說明中，省略了對公知結構和技術的描述，以避免不必要地混淆本實用新型的概念。

如圖1-2所示，本具體實施方式采用以下技術方案：它包含框架1、行走輪2、升降器3、顯示屏4、導向輪5、蓄電池6、操作面板7、防塵板8、清潔輥9、彈性安裝座10；框架1的底部安裝有行走輪2，框架1的內部安裝有安裝板，安裝板的下端安裝有升降器3，升降器3的升降桿上安裝有顯示屏4，顯示屏4殼體下側的兩端均安裝有導向輪5，導向輪5與框架1上的導向槽相配合，框架1的側面通過轉軸安裝有防塵板8，蓄電池6安裝在框架1的內部，操作面板7安裝在框架1的側面，蓄電池6與操作面板7的一端連接，操作面板7的另一端與升降器3連接，框架1內上側的前側壁上安裝有兩個彈性安裝座10，彈性安裝座10上安裝有清潔輥9。

進一步的，所述的彈性安裝座10包含固定座101、彈簧102、安裝座體103，固定座101的固定槽內安裝有彈簧102，彈簧102上安裝有安裝座體103，安裝座體103上設置有安裝槽孔。

進一步的，所述的升降器3為減震式升降器。

本具體實施方式的工作原理為：需要使用時，打開防塵板8，升降器3的升降桿上升帶動顯示屏4上升，上升時由導向輪5實現導向，穩定性高，當使用完成后，升降器3帶動顯示屏4下降，下降時，由清潔輥9實現清潔，清潔輥9在受到阻力時會依靠轉軸轉動，不易損傷顯示屏，然后蓋上防塵板8即可，操作簡便，使用方便，節省清塵的時間。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
