本實用新型屬于教學用具領域，具體地講是一種教學用單片機開發電路板。

背景技術：

單片機C語言程序設計是現大專院校與高等院校的電氣專業的常規課，該教學課需要在相關的仿真軟件上進行仿真實驗之外，也需要針對實物模塊進行編程訓練，因此需要專用的單片機開發電路板以供教學使用。現市場供應有種類繁多的單片機應用開發板，但其大部分涉及到的功能較多、電路復雜，大部分與課堂教學內容貼合度低，不適于初學者學習使用和理解，其適合具有一定基礎的電子愛好者使用。并且，大部分現有的單片機應用開發板中的各個功能模塊之間的電路均導通，在使用者使用其中一個功能模塊時，其余功能模塊容易對該功能模塊產生干擾與影響。另外有小部分的單片機應用開發板將各個功能模塊斷開并采用跳線連通模塊，該類型的單片機應用開發板斷開處較多，若均采用跳線連接并導通，會耗費較多時間，使用不方便。電路中過多干擾存在，也會增加能量損耗。

技術實現要素：

為克服現有技術的不足，本實用新型提供了一種功能精簡、電路簡單實用的教學用單片機開發電路板，其主要根據現有教材所需功能進行硬件設計，并將各個功能模塊隔離分開，便于單功能使用。

為實現上述目的，本實用新型采用的技術方案如下：一種教學用單片機開發電路板，包括單片機主控模塊和與單片機主控模塊電連接的波形發生模塊、LED發光模塊、獨立數碼管顯示及點陣模塊、并聯數碼管顯示模塊、LCD顯示模塊、矩陣鍵盤模塊、AD輸入模塊、串口接口模塊、發聲模塊，并為波形發生模塊、LED發光模塊、獨立數碼管顯示及點陣模塊、并聯數碼管顯示模塊、LCD顯示模塊、串口接口模塊、發生模塊供電的電源模塊；所述LED發光模塊、獨立數碼管顯示及點陣模塊、發聲模塊各自均設有一三引腳排針，LED發光模塊、獨立數碼管顯示及點陣模塊、發聲模塊的電源端連接至各自三引腳排針的中間引腳，三引腳排針的兩側引腳分別與電源模塊電源端和接地端連接；所述并聯數碼管顯示模塊、LCD顯示模塊的電源端共同設有一三引腳排針，并聯數碼管顯示模塊的電源端、LCD顯示模塊的電源端分別與該三引腳排針兩側的兩個引腳連接，該三引腳排針的中間引腳與電源模塊電源端連接；所述單片機主控模塊中的并行連接口連接有雙排針。

進一步地，所述波形發生模塊包括DA0832芯片，DA0832的片選端并聯連接有兩個用于控制波形發生模塊運行和停止的二引腳排針，其中一雙排針的兩個引腳短路連接，另一二引腳排針的另一引腳連接至單片機主控模塊的一個并行連接口。

進一步地，所述電源模塊包括USB連接口和一用于外接電源使用的三引腳排針，USB連接口的電源端和接地端分別連至三引腳排針的兩側引腳，三引腳排針的中間引腳與接地端引腳短接。

進一步地，還設有秒表預置模塊，秒表預置模塊為雙排直插撥碼開關，雙排直插撥碼開關一端并聯并接地，另一端與單片機的輸入端電連接。

進一步地，所述獨立數碼管顯示及點陣模塊為8點*8點，點陣的兩列輸入分別連接至該模塊中兩個不同的獨立數碼管的輸入端，即為并聯。

進一步地，所述單片機型號為AT89C51。

本實用新型的有益效果如下：一、本實用新型主要設置有LED燈、數碼管顯示、LCD顯示、矩陣鍵盤和點陣等器件，其完全貼合教學課本，減去了大部分初學者難以使用的器件，降低了制作成本和能量損耗，也便于初學者循序漸進地學習課程。

二、本實用新型將各個功能模塊隔離，并根據模塊設置相應的單排針、雙排針或三排針等插接件以便通過短線帽插拔連接使對應的功能模塊得以工作，大大提升了工作性能，并增加了本實用新型所提供的電路開發板的穩定性，降低了能量損耗，其操作、控制以及使用均十分方便。

附圖說明

圖1為本實用新型工作原理示意圖。

圖2為本實用新型單片機主控模塊電路圖。

圖3為本實用新型單片機矩陣鍵盤電路圖。

圖4為本實用新型單片機AD輸入模塊電路圖。

圖5為本實用新型單片機獨立按鍵電路圖。

圖6為本實用新型單片機秒表預置電路圖。

圖7為本實用新型單片機LED發光模塊電路圖。

圖8為本實用新型單片機波形發生模塊電路圖。

圖9為本實用新型單片機獨立數碼管顯示及點陣模塊電路圖。

圖10為本實用新型單片機LCD顯示模塊及并聯數碼管顯示模塊電路圖。

圖11為本實用新型單片機發聲模塊電路圖。

圖12為本實用新型單片機串口接口模塊電路圖。

圖13為本實用新型單片機電源模塊電路圖。

圖中所示：電源模塊1、串口接口模塊2、獨立數碼管顯示及點陣模塊3、LCD顯示模塊4、并聯數碼管顯示模塊5、LED發光模塊6、發聲模塊7、單片機主控模塊8、波形發生模塊9、AD輸入模塊10、秒表預置模塊11、獨立按鍵模塊12、矩陣鍵盤模塊13。

具體實施方式

如圖1所示，本實施例包括單片機主控模塊8和與單片機主控模塊8電連接的波形發生模塊9、LED發光模塊6、獨立數碼管顯示及點陣模塊3、并聯數碼管顯示模塊5、LCD顯示模塊4、矩陣鍵盤模塊13、AD輸入模塊10、串口接口模塊2、發聲模塊7、秒表預置模塊11和獨立按鍵模塊12，并設有為上述模塊供電的電源模塊1。

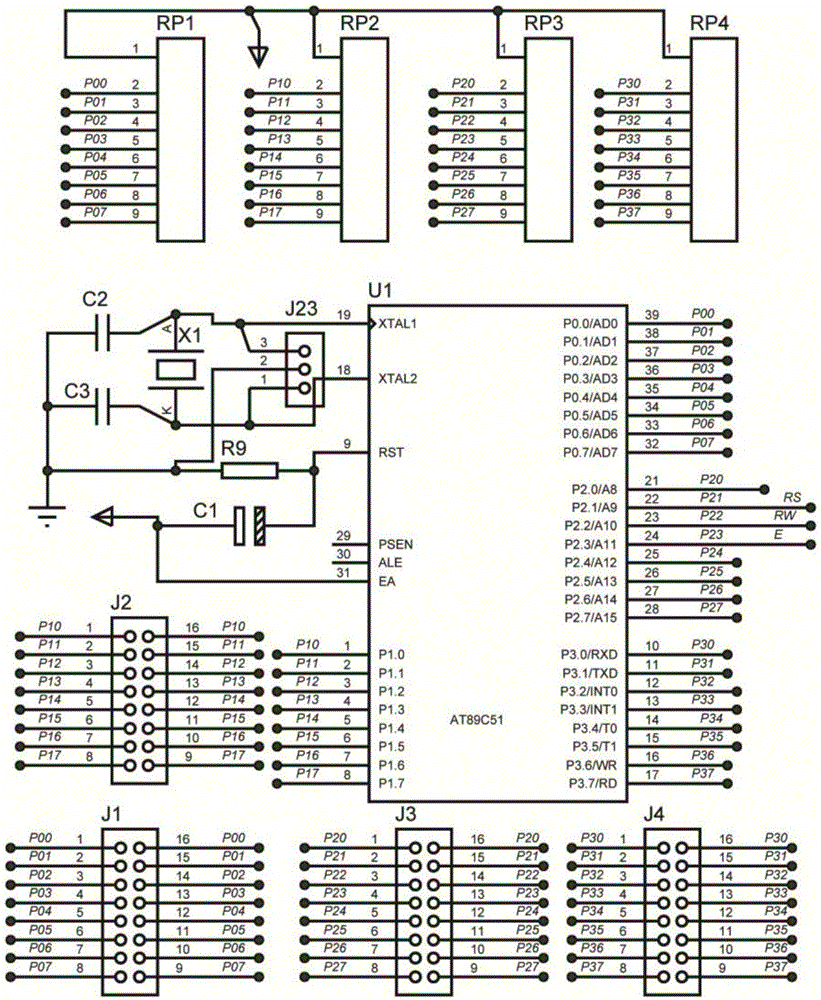

如圖2所示，本實施例中單片機主控模塊8主要為單片機最小系統，單片機的四個I/O口P0~P3分別連接有用于上拉的排阻RP1、排阻RP2、排阻RP3、排阻RP4，并分別并聯連接有每排具有八引腳的雙排針J1、雙排針J2、雙排針J3、雙排針J4用于擴展連接，以提高電路開發板的可連接性和可擴展度。

如圖3所示，本實施例中所述矩陣鍵盤模塊13為由四橫、四豎共計16個按鍵KEY1~KEY16組成的常規矩陣鍵盤電路，該矩陣鍵盤的輸出端連接至單片機的P3口。

如圖4所示，AD輸入模塊10用于實現模數信號轉換，由AD轉換芯片U2、可調電阻RV1組成。AD轉換芯片U2為UAD0831， UAD0831的連接電路為常規連接。

如圖5所示，獨立按鍵模塊12包括四個按鍵，分別為按鍵k1、按鍵k2、按鍵k3、按鍵k4，按鍵k1、按鍵k2、按鍵k3、按鍵k4的一端接地，另一端分別各自串聯電容C7、C8、C9、C10后接地，另一端還分別與P3口的P32、P33、P34、P35引腳并聯連接，所述按鍵k4的另一端還并聯連接有單引腳插座J5。

如圖6所示，秒表預置模塊11包括一個八位的直插式撥動開關DSW1，撥動開關DSW1的一端的八位引腳接地，另一端的八位引腳分別連接至P1口的P10~P17。

如圖7所示，LED發光模塊6包括具有8個LED的LED燈條L1，該燈條L1的負極一端串聯排阻RN5后與P1口連接，排阻RN5與P1口P10、P11連接的兩個引腳還分別并聯連接有單引腳插座J23和單引腳插座J24用于擴展連接。該燈條L1的正極八個引腳短接并連接至三引腳排針J6的第三引腳上，與第三引腳相鄰的第二引腳與電源模塊1的高電平的電源端連接。

如圖8所示，波形發生模塊9包括用于將數字信號轉換成模擬信號的數模轉換芯片U3以及由運算放大器UA、電阻R19、電阻R20、電阻R21、電阻R22和運算放大器UB構成雙極性電壓輸出電路。其中數模轉換芯片U3采用UDA0832DA，其片選端CS連接有并排設置的雙引腳排針J14和雙引腳排針J15，雙引腳排針J14的兩個引腳短接，雙引腳排針J15的另一引腳連至單片機P27，UDA0832DA數模轉換芯片U3的其余引腳連接均為常規連接。在運算放大器UA的輸出端、運算放大器UB的輸出端以及電阻R23與電容C4之間的連接線路上分別引出有單引腳排針J7、單引腳排針J8、單引腳排針J9，單引腳排針J7、單引腳排針J8、單引腳排針J9分別輸出反向電壓波形、雙極性電壓波形、濾波后的雙極性電壓波形。單引腳排針J7、單引腳排針J8、單引腳排針J9便于學生在學習和實踐過程中插接進行使用和波形觀測。

如圖9所示，獨立數碼管顯示及點陣模塊3包括三個獨立數碼管D1、獨立數碼管D2、獨立數碼管D3以及三個用于將串行信號轉為并行信號的轉換芯片U4、轉換芯片U5、轉換芯片U6，每個獨立數碼管與其對應的轉換芯片之間的連接為常規連接。獨立數碼管D1、獨立數碼管D2、獨立數碼管D3為共陽極數碼管，獨立數碼管D1、獨立數碼管D2、獨立數碼管D3的電源端并聯并連接至三引腳排針J12的中間引腳，三引腳排針J12的兩側引腳分別接電源和地。轉換芯片U4、轉換芯片U5、轉換芯片U6均為74HC595，轉換芯片U4、轉換芯片U5、轉換芯片U6之間采用級聯傳輸方式連接，轉換芯片U4、轉換芯片U5、轉換芯片U6的輸入端SH_cp并聯后連接至三引腳排針J11的中間引腳連接，三引腳排針J11的兩側引腳分別與單片機的P31引腳連接和接地。轉換芯片U4、轉換芯片U5、轉換芯片U6的的輸入端ST_cp并聯并與單片機的P37連接。其中轉換芯片U4的輸入端DS連接至三引腳排針J10的中間引腳，三引腳排針J10的兩側引腳分別與單片機的P30引腳連接和接地。本實施例中，還包括點陣DOT，點陣DOT的輸入端連接至獨立數碼管D1、獨立數碼管D2的八位輸入引腳，獨立數碼管D1、獨立數碼管D2、獨立數碼管D3的輸入端與轉換芯片U4、轉換芯片U5、轉換芯片U6之間分別串聯有排阻RN2、排阻RN3、排阻RN4。

如圖10所示，并聯數碼管顯示模塊5、LCD顯示模塊4的電源端共同設有三引腳排針J16，并聯數碼管顯示模塊5的電源端、LCD顯示模塊4的電源端分別與三引腳排針J16兩側的兩個引腳連接，三引腳排五J16的中間引腳與電源模塊1電源端連接。并聯數碼管顯示模塊5由排阻RN1、多位數碼管DIS4以及驅動芯片U7組成.LCD顯示模塊4采用LCD1602字符型液晶LCD1用于顯示，并設有多引腳排針J17用于擴展連接。

如圖11所示，發聲模塊7由蜂鳴器LS1、驅動三極管Q1以及電阻R18組成，蜂鳴器LS1的連接電路為常規電路設計。發聲模塊7的電源端，電阻R18用于輸入信號的一端連接至三引腳排針J25的中間引腳，三引腳排針J25的兩側引腳中一側引腳與中間引腳短接，另一側引腳連接至單片機P37引腳。

如圖12所示，串口接口模塊2包括三位撥動開關DSW3和串口接口SIN1，三位撥動開關DSW3的第三、第六引腳短接并連接至串口接口SIN1的第一引腳，三位撥動開關DSW3的第二、第五引腳短接并接高電平，串口接口SIN1的第三、第四引腳連接至單片機的P30、P31，串口接口SIN1的第五引腳接地。

如圖13所示，電源模塊1包括USB接口SIN2，USB接口SIN2的電源端和接地端分別連接至三引腳排針J20兩側的第一引腳和第三引腳，三引腳排針J20中間的第二引腳與第三引腳短接并與外接電源接地端連接，三引腳排針J20的第一引腳外接電源高電平端連接。外接電源的接地端和高點平端分別連接有四引腳排針J18和四引腳排針J19，四引腳排針J18的四個引腳短接，四引腳排針J19的四個引腳短接。
