本申請涉及顯示技術領域，具體涉及有機發光顯示面板及其驅動方法、有機發光顯示裝置。

背景技術：

有機發光顯示器利用有機半導體材料的自發光特性進行顯示，具有對比度高、功耗低等優點。通常，有機發光顯示器的顯示區內設有由子像素構成的像素陣列。每個子像素包含一個有機發光二極管，由一個像素驅動電路驅動發光。

現有的一類像素驅動電路可以包括驅動晶體管，驅動晶體管在發光控制信號的控制下將向有機發光器件提供發光電流。有機發光二極管的發光電流與驅動晶體管的閾值電壓Vth有關，但驅動晶體管的閾值電壓Vth會由于工藝、長時間使用后老化等原因發生漂移(即“閾值漂移”)，使得有機發光器件的發光亮度不穩定。并且，在現有的像素驅動電路中，有機發光二極管的發光電流會受到其電容值的影響，由于不同像素驅動電路中的有機發光二極管的電容大小可能不相同，則即使提供相同的數據信號有機發光二極管的發光亮度也不相同，由此降低了顯示亮度的均一性，顯示效果有待提升。

技術實現要素：

為了解決上述背景技術部分提到的問題，本申請?zhí)峁┝擞袡C(jī)發光顯示面板及其驅動方法、有機發光顯示裝置。

一方面，本申請?zhí)峁┝艘环N有機發光顯示面板，包括呈矩陣排布的多個像素驅動電路，像素驅動電路包括第一掃描信號端、第二掃描信號端、發光信號端、數據信號端、第一初始化信號端、第二初始化信號端、第一電壓端、第二電壓端、驅動模塊、初始化模塊、數據寫入模塊、發光控制模塊以及有機發光二極管；驅動模塊包括驅動晶體管和第一電容，第一電容包括第一極板和第二極板，第一極板與驅動晶體管的第一極電連接，驅動晶體管的第二極與第一電壓端電連接，且驅動晶體管用于在發光控制模塊的控制下向有機發光二極管的陽極提供發光電流；初始化模塊與驅動晶體管的柵極和第一極電連接，初始化模塊用于在第一掃描信號端和第二掃描信號端的控制下將第一初始化信號端和第二初始化信號端的信號分別寫入驅動晶體管的柵極和第一極；數據寫入模塊與第一電容的第二極板電連接，數據寫入模塊用于在第一掃描信號端的控制下將數據信號端的信號傳輸至第一電容的第二極板；發光控制模塊包括第一晶體管，第一晶體管的柵極與發光信號端電連接，第一晶體管的第一極與第一電容的第二極板電連接，第一晶體管的第二極與驅動晶體管的柵極電連接；有機發光二極管的陰極與第二電壓端電連接。

第二方面，本申請?zhí)峁┝藨?yīng)用于上述有機發光顯示面板的驅動方法，包括：在第一階段，向第一掃描信號端、第二掃描信號端提供第一電平信號，向發光信號線提供第二電平信號，向第一初始化信號端提供第一初始化信號，向第二初始化信號端提供第二初始化信號，向數據信號端提供數據信號；初始化模塊將第一初始化信號和二初始化信號分別寫入驅動晶體管的柵極和第一極，數據寫入模塊將數據信號傳輸至第一電容的第二極板；在第二階段，向第一掃描信號端提供第一電平信號，向第二掃描信號端、發光信號線提供第二電平信號，向第一初始化信號端提供第一初始化信號，向數據信號端提供數據信號，初始化模塊將第一初始化信號寫入驅動晶體管的柵極，數據寫入模塊將數據信號傳輸至第一電容的第二極板，驅動晶體管導通，第一電壓端向第一電容的第一極板充電；在第三階段，向第一掃描信號端、第二掃描信號端提供第二電平信號，向發光信號線提供第一電平信號，驅動晶體管和第一晶體管導通，第一電壓端通過驅動晶體管向驅動晶體管的第一極充電，發光控制模塊導通第一電容的第二極板和驅動晶體管的柵極，驅動晶體管的柵極的電位在第一電容的耦合作用下上升，有機發光二極管基于驅動晶體管的柵極和第一極之間的電壓差進行發光；其中，第一初始化信號的電壓值大于第二初始化信號的電壓值與驅動晶體管的閾值電壓之和；第二初始化信號與第二電壓端之間的電壓差小于有機發光二極管的導通電壓。

第三方面，本申請?zhí)峁┝艘环N有機發光顯示裝置，包括上述有機發光顯示面板。

本申請?zhí)峁┑挠袡C(jī)發光顯示面板及其驅動方法、有機發光顯示裝置，可以對驅動晶體管的閾值電壓進行補償，同時第一電容與驅動晶體管的第一極相連接的節點的電位不會由第一電容的耦合作用而發生變化，進而第一電容不會使有機發光二極管對第一電容與驅動晶體管的第一極相連接的節點的電位產生分壓作用，保證驅動晶體管的柵極和第一極的電位均與有機發光二極管的發光電流與其電容值無關，各有機發光二極管的顯示亮度不會由于其電容值影響而發生異常的突變，從而提升了顯示面板顯示亮度的均勻性，提升了顯示效果。

附圖說明

通過閱讀參照以下附圖所作的對非限制性實施例詳細描述，本申請的其它特征、目的和優點將會變得更明顯：

圖1是根據本申請的有機發光顯示面板中的像素驅動電路的一個實施例的結構示意圖；

圖2是圖1所示像素驅動電路的一種具體電路結構示意圖；

圖3是圖1所示像素驅動電路的另一種具體電路結構示意圖；

圖4是圖1所示像素驅動電路的又一種具體電路結構示意圖；

圖5是根據本申請的有機發光顯示面板的一個實施例的結構示意圖；

圖6是根據本申請的有機發光顯示面板的另一個實施例的結構示意圖；

圖7是根據本申請的有機發光顯示面板的又一個實施例的結構示意圖；

圖8是圖2、圖3或圖4所示像素驅動電路的工作時序示意圖；

圖9是本申請?zhí)峁┑挠袡C(jī)發光顯示裝置的一個示意圖。

具體實施方式

下面結合附圖和實施例對本申請作進一步的詳細說明。可以理解的是，此處所描述的具體實施例僅僅用于解釋相關發明，而非對該發明的限定。另外還需要說明的是，為了便于描述，附圖中僅示出了與有關發明相關的部分。

需要說明的是，在不沖突的情況下，本申請中的實施例及實施例中的特征可以相互組合。下面將參考附圖并結合實施例來詳細說明本申請。

請參考圖1，其示出了根據本申請的有機發光顯示面板中的像素驅動電路的一個實施例的結構示意圖。在本實施例中，有機發光顯示面板包括呈矩陣排布的多個像素驅動電路100。

如圖1所示，像素驅動電路100包括第一掃描信號端Scan1、第二掃描信號端Scan2、發光信號端Emit、數據信號端VDATA、第一初始化信號端VIN、第二初始化信號端VREF、第一電壓端PVDD、第二電壓端PVEE、驅動模塊11、初始化模塊12、數據寫入模塊13、發光控制模塊14以及有機發光二極管D1。

驅動模塊11包括驅動晶體管DT和第一電容C1，第一電容C1包括第一極板101和第二極板102，第一極板101與驅動晶體管DT的第一極(N2節點)電連接，驅動晶體管DT的第二極與第一電壓端PVDD電連接，且驅動晶體管DT用于在發光控制模塊14的控制下向有機發光二極管D1的陽極提供發光電流。

初始化模塊12與驅動晶體管的柵極(N1節點)和第一極(N2節點)電連接，初始化模塊12用于在第一掃描信號端Scan1和第二掃描信號端Scan2的控制下將第一初始化信號端VIN和第二初始化信號端VREF的信號分別寫入驅動晶體管DT的柵極(N1節點)和驅動晶體管DT的第一極(N2節點)。

數據寫入模塊13與第一電容C1的第二極板102電連接，數據寫入模塊13用于在第一掃描信號端Scan1的控制下將數據信號端VDATA的信號傳輸至第一電容C1的第二極板102。

發光控制模塊14包括第一晶體管M1，第一晶體管M1的柵極與發光信號端Emit電連接，第一晶體管M1的第一極與第一電容C1的第二極板102電連接，第一晶體管M1的第二極與驅動晶體管DT的柵極(N1節點)電連接。有機發光二極管D1的陰極與第二電壓端PVEE電連接。

上述像素驅動電路100中，可以首先通過初始化模塊12控制驅動晶體管DT導通，之后控制驅動晶體管DT的柵極(N1節點)的電位穩定為A，利用第一電壓端PVDD向驅動晶體管DT的第一極(N2節點)充電，直至將N2節點的電位拉高至A-Vth時，驅動晶體管DT關斷，第一電壓端PVDD停止充電，其中Vth為驅動晶體管的DT的閾值電壓。然后控制N1節點懸空，則第一電壓端PVDD繼續向N2節點充電，使N2節點電位上升至Voled，利用第一電容C1的耦合作用使得N3節點的電位變化量為Voled-(A-Vth)，其中Voled為有機發光二極管D1的導通電壓，假設在第一電容C1發生耦合作用之前數據寫入模塊13向N3節點寫入的電位為B，則此時N3節點的電位為B+Voled-(A-Vth)。這時可以控制第一晶體管M1導通，從而將N1節點的電位穩定在與N3節點相同的電位B+Voled-(A-Vth)。有機發光二極管D1的發光電流與Vgs-Vth正相關，其中Vgs為驅動晶體管DT的柵極(N1節點)和驅動晶體管DT的第一極(N2節點)之間的電位差，則發光電流為與B+Voled-(A-Vth)-Vth＝B+Voled-A相關的值，可以看出發光電流與驅動晶體管的閾值電壓Vth無關，即像素驅動電路100實現了對驅動晶體管的閾值電壓的補償，避免了由于閾值漂移對顯示亮度造成的影響。

在上述第一電容C1耦合產生電荷時，N3節點處于懸空狀態，因此第一電容C1在第二極板102耦合產生電荷使得N3節點的電位發生變化，N2節點的電位穩定在Voled，也即有機發光二極管D1與第一電容連接的節點的電位由第一電壓端PVDD保持穩定，故而有機發光二極管D1的電容不會對耦合產生的電荷產生“分壓”效果，所以有機發光二極管D1的發光電流不受其電容值的影響，各有機發光二極管的顯示亮度不會由于其電容值影響而發生異常的突變，保證了顯示亮度的準確性，使顯示畫面的亮度均勻，可以提升顯示效果。

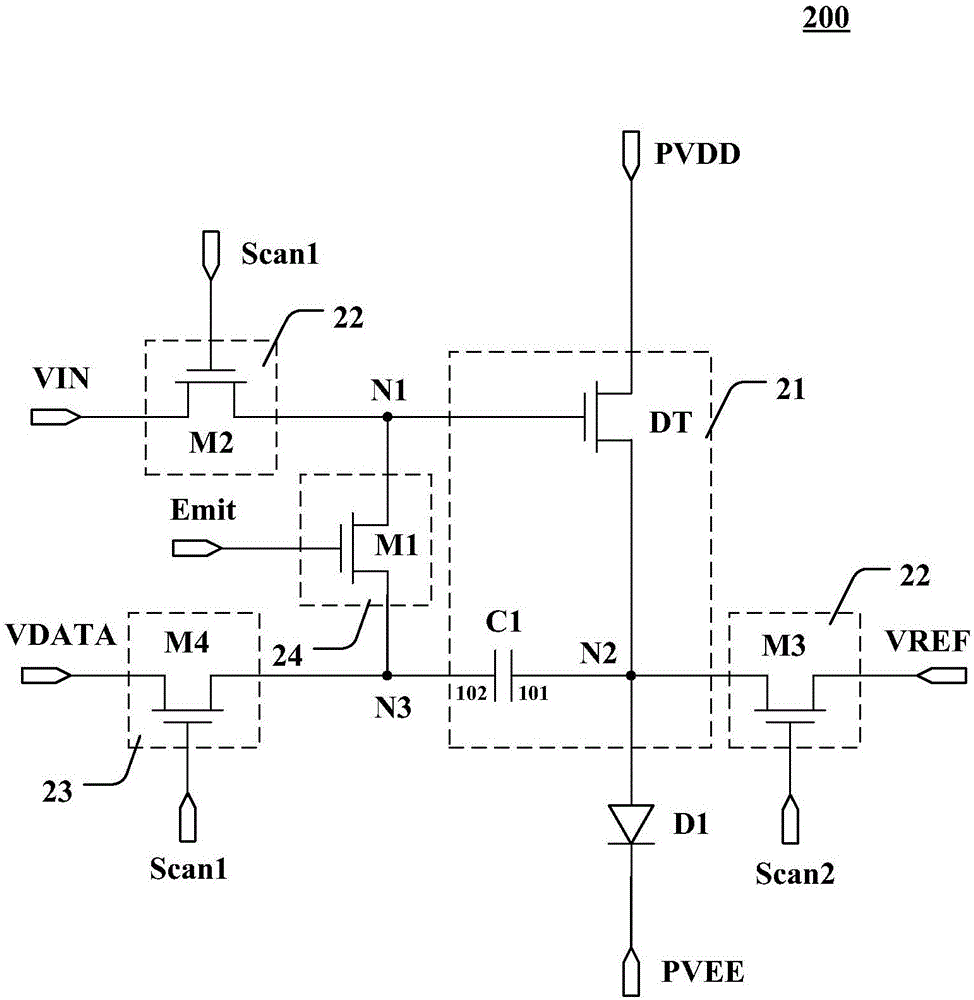

請參考圖2，其示出了圖1所示像素驅動電路的一種具體電路結構示意圖。

如圖2所示，像素驅動電路200包括驅動模塊21、初始化模塊22、數據寫入模塊23以及發光控制模塊24。其中驅動模塊21與圖1所示像素驅動電路100中的驅動模塊11相同，包括驅動晶體管DT和第一電容C1，第一電容C1包括第一極板101和第二極板102，第一極板101與驅動晶體管DT的第一極(N2節點)電連接，驅動晶體管DT的第二極與第一電壓端PVDD電連接，且驅動晶體管DT用于在發光控制模塊24的控制下向有機發光二極管D1的陽極提供發光電流。發光控制模塊24與圖1所示像素驅動電路100中的發光控制模塊14相同，包括第一晶體管M1，第一晶體管M1的柵極與發光信號端Emit電連接，第一晶體管M1的第一極與第一電容C1的第二極板102(N3節點)電連接，第一晶體管M1的第二極與驅動晶體管DT的柵極(N1節點)電連接。

在本實施例中，初始化模塊22包括第二晶體管M2和第三晶體管M3。第二晶體管M2用于在第一掃描信號端Scan1的控制下將第一初始化信號端VIN的信號寫入驅動晶體管DT的柵極(N1節點)。具體地，第二晶體管M2的柵極與第一掃描信號端Scan1電連接，第二晶體管M2的第一極與第一初始化信號端VIN電連接，第二晶體管M2的第二極與驅動晶體管DT的柵極(N1節點)電連接。

第三晶體管M3用于在第二掃描信號端Scan2的控制下將第二初始化信號端VREF的信號寫入驅動晶體管DT的第一極(N2節點)。具體地，第三晶體管M3的柵極與第二掃描信號端Scan2電連接，第三晶體管M3的第一極與第二初始化信號端VREF電連接，第三晶體管M3的第二極與驅動晶體管DT的第一極(N2節點)電連接。

數據寫入模塊23包括第四晶體管M4，第四晶體管M4用于在第一掃描信號端Scan1的控制下將數據信號端VDATA的信號傳輸至第一電容C1的第二極板102。具體地，第四晶體管M4的柵極與第一掃描信號端Scan1電連接，第四晶體管M4的第一極與數據信號端VDATA電連接，第四晶體管M4的第二極與第一電容C1的第二極板102電連接。

在本實施例中，驅動晶體管DT的第一極(N2節點)與有機發光二極管D1的陽極電連接，有機發光二極管D1的陰極與第二電壓端PVEE電連接，則在N2節點與第二電壓端PVEE的電位差高于有機發光二極管D1的導通電壓時，有機發光二極管D1發光。

除了可以對驅動晶體管閾值電壓的進行補償，避免閾值漂移對顯示亮度造成影響以及避免不同有機發光二極管的電容不同造成顯示均勻性差的問題之外，像素驅動電路200還具有以下優點：電路結構簡單，僅包含一個電容，每個像素驅動電路所占用的面積較小，有利于高分辨率的顯示面板的設計。

請參考圖3，其示出了圖1所示像素驅動電路的另一種具體電路結構示意圖。

如圖3所示，像素驅動電路300包括發光控制模塊34以及與圖2所示像素驅動電路200相同的驅動模塊21、初始化模塊22、數據寫入模塊23。其中，發光控制模塊34包括圖2所示發光控制模塊24，還包括第五晶體管M5，第五晶體管M5用于在發光信號端Emit的控制下將驅動晶體管DT的第一極(N2節點)的電位信號傳輸至有機發光二極管D1的陽極，具體地，第五晶體管M5的柵極與發光信號端Emit電連接，第五晶體管M5的第一極與驅動晶體管DT的第一極(N2節點)電連接，第五晶體管M5的第二極與有機發光二極管D1的陽極電連接，有機發光二極管D1的第二極與第二電壓端PVEE電連接。

在本實施例中，有機發光二極管D1的陽極不與驅動晶體管DT的第一極(N2節點)直接電連接，而是通過第五晶體管M5連接。上述像素驅動電路200和300首先要對驅動晶體管DT的柵極(N1節點)和第一極(N2節點)的電位進行初始化，抓取驅動晶體管DT的閾值電壓Vth，之后向驅動晶體管DT寫入數據信號，最后控制有機發光二極管D1根據驅動晶體管DT的柵極和第一極之間的電壓差進行發光。則對于圖2所示像素驅動電路200，在初始化N1節點、N2節點的電位過程、抓取驅動晶體管DT的閾值電壓過程或在寫入數據信號的過程中，若N2節點與第二電壓端之PVEE間的電壓差大于有機發光二極管D1的導通電壓，有機發光二極管就會發光，但這時有機發光二極管的發光亮度不準確，從而可能造成顯示錯誤。而采用上述像素驅動300，在初始化N1節點、N2節點的電位過程、抓取驅動晶體管DT的閾值電壓過程或在寫入數據信號的過程中，可以利用發光信號端Emit控制第五晶體管M5處于關斷狀態，保證初始化、閾值電壓抓取以及數據信號寫入過程中N2節點的信號不能傳輸至有機發光二極管，即保證有機發光二極管D1不被導通，在數據信號寫入并且電路工作狀態穩定之后可以控制第五晶體管M5導通，這時有機發光二極管D1可以根據寫入的數據信號進行發光，由此可以保證有機發光二極管D1的顯示亮度準確。

繼續參考圖4，其示出了圖1所示像素驅動電路的又一種具體電路結構示意圖。

如圖4所示，像素驅動電路400包括初始化模塊42以及與圖3所示像素驅動電路300相同的驅動模塊21、數據寫入模塊23以及發光控制模塊34。其中，初始化模塊42包括圖3所示像素驅動電路300中的初始化模塊22，還包括第六晶體管M6。第六晶體管M6用于在第二掃描信號端Scan2的控制下將第二初始化信號端VREF的信號傳輸至有機發光二極管D1的陽極(N4節點)，具體地，第六晶體管M6的柵極與第二掃描信號端Scan2電連接，第六晶體管M6的第一極與第二初始化信號端VREF電連接，第六晶體管M6的第二極與有機發光二極管D1的陽極(N4)節點電連接。

與圖3所示像素驅動電路類似，本實施例的像素驅動電路400具有能夠補償驅動晶體管的閾值電壓、有機發光二極管的亮度與其電容值不相關、占用面積小等優勢，也可以保證在節點電位初始化、閾值電壓抓取、數據寫入等階段有機發光二極管不發光，以確保顯示亮度的準確性。在圖3所示像素驅動電路300的基礎上，本實施例的像素驅動電路400增加了用于對有機發光二極管D1的陽極進行復位的第六晶體管M6。利用第六晶體管M6，可以在顯示一幀畫面之前將有機發光二極管D1快速重置為不發光的狀態，避免上一幀畫面中有機發光二極管的發光亮度影響當前顯示的幀中有機發光二極管的狀態，進一步提升顯示的準確性。

本申請?zhí)峁┝税鲜鱿袼仳?qū)動電路的有機發光顯示面板，該有機發光顯示面板包括呈陣列排布的像素驅動電路。

請參考圖5，其示出了根據本申請的有機發光顯示面板的一個實施例的結構示意圖。

如圖5所示，有機發光顯示面板500可以包括呈陣列排布的像素驅動電路51。該像素驅動電路51可以為以上圖1至圖4的任意一種像素驅動電路。

有機發光顯示面板500還包括多條第一掃描信號線S11、S12、S13、S1(m-1)、S1m，多條第二掃描信號線S21、S22、S23、S2(m-1)、S2m，多條發光信號線E1、E2、E3、E(m-1)、Em，多條數據信號線DATA11、DATA21、DATA12、DATA22、DATA13、DATA23、…、DATA1(n-2)、DATA2(n-2)、DATA1(n-1)、DATA2(n-1)、DATA1n、DATA2n，至少一條第一初始化信號線INI1、INI2、INI3、…、INI(n-2)、INI(n-1)、INIn，至少一條第二初始化信號線REF1、REF2、REF3、…、REF(n-2)、REF(n-1)、REFn，第一電壓信號線VDD以及第二電壓信號線VEE，其中，m，n為正整數。

每個像素驅動電路51的第一掃描信號端Scan1與一條第一掃描信號線S11、S12、S13、S1(m-1)或S1m電連接，每個像素驅動電路51的第二掃描信號端Scan2與一條第二掃描信號線S21、S22、S23、S2(m-1)或S2m電連接，每個像素驅動電路51的發光信號端Emit與一條發光信號線E1、E2、E3、E(m-1)或Em電連接，每個像素驅動電路51的數據信號端VDATA與一條數據信號線DATA11、DATA21、DATA12、DATA22、DATA13、DATA23、…、DATA1(n-2)、DATA2(n-2)、DATA1(n-1)、DATA2(n-1)、DATA1n或DATA2n電連接，每個像素驅動電路51的第一初始化信號端VIN與一條第一初始化信號線INI1、INI2、INI3、…、INI(n-2)、INI(n-1)或INIn電連接，每個像素驅動電路51的第二初始化信號端VREF與一條第二初始化信號線REF1、REF2、REF3、…、REF(n-2)、REF(n-1)或REFn電連接，每個像素驅動電路51的第一電壓端PVDD與第一電壓信號線VDD電連接，每個像素驅動電路51的第二電壓端PVEE與第二電壓信號線VEE電連接。

在本實施例中，位于同一列的多個像素驅動電路51中的數據信號端連接至兩條數據信號線，每條數據線連接多個像素驅動電路，例如位于第一列的多個像素驅動電路51與數據線DATA11和DATA21電連接。通常各子像素的顯示亮度不相同，各有機發光二極管的發光亮度不相同，各像素驅動電路接收的數據信號不相同，則在一條數據信號線連接多個像素驅動電路時，數據信號線需要分時地向不同的像素驅動電路分別傳輸不同的數據信號，也就是說，在顯示一幀畫面的時間內，驅動IC(Integrated Circuit，集成電路)需要控制每條數據信號線傳輸?shù)男盘?hào)會發生多次變化。數據信號線的數量越多，每條數據線所需要驅動的像素驅動電路的數量越少，則每條數據信號線傳輸?shù)男盘?hào)的變化次數減少，驅動IC向各數據線傳輸?shù)男盘?hào)的變化率減小，可以降低驅動IC的負載。

進一步地，如圖5所示，每一條第一掃描信號線S11、S12、S13、S1(m-1)或S1m分別與一行像素驅動電路51的第一掃描信號端Scan1電連接，每一條第二掃描信號線S21、S22、S23、S2(m-1)或S2m分別與一行像素驅動電路51的第二掃描信號端Scan2電連接，每一條發光信號線E1、E2、E3、E(m-1)或Em分別與一行像素驅動電路51的發光信號端Emit電連接，每一條第一初始化信號線INI1、INI2、INI3、…、INI(n-2)、INI(n-1)或INIn分別與一列像素驅動電路的第一初始化信號端VIN電連接，每一條第二初始化信號線REF1、REF2、REF3、…、REF(n-2)、REF(n-1)或REFn分別與一列像素驅動電路的第二初始化信號端VREF電連接，各像素驅動電路51的第一電壓端PVDD與同一條第一電壓信號線VDD電連接，各像素驅動電路51的第二電壓端PVEE與同一條第二電壓信號線VEE電連接。在顯示時，位于同一行的像素驅動電路同時工作，位于同一行的像素驅動電路中的有機發光二極管同時發光，則像素驅動電路陣列中的有機發光二極管可以被逐行點亮，完成對整個畫面的顯示。

請參考圖6，其示出了根據本申請的有機發光顯示面板的另一個實施例的結構示意圖。

與圖5所示實施例不同的是，本實施例中的有機發光顯示面板600包括多條數據信號線DATA1、DATA2、DATA3、…、DATA(n-2)、DATA(n-1)、DATAn，其中n為正整數。每條數據信號線分別與一列像素驅動電路61的數據信號端電連接。在本實施例中，位于同一列的各像素驅動電路61與同一條數據信號線相連接。與圖5所示實施例相比，圖6所示有機發光顯示面板600減少了數據信號線的數量。通常數據信號線可以與驅動IC的端口直接連接，或者通過分時選通電路與驅動IC的端口連接，數據信號線所需占用的驅動IC的端口數量與數據信號線的數量正相關。因此，本實施例的有機發光顯示面板可以減少所占用的驅動IC的端口數量，可以簡化IC的端口設計。

繼續參考圖7，其示出了根據本申請的有機發光顯示面板的又一個實施例的結構示意圖。

在圖6所示有機發光顯示面板600的基礎上，本實施例提供的有機發光顯示面板700中各像素驅動電路71的第一初始化信號端VIN與同一條第一初始化信號線INI電連接，各像素驅動電路71的第二初始化信號端VREF與同一條第二初始化信號線REF電連接。即各像素驅動電路71通過同一條第一初始化信號線INI接收第一初始化信號，各像素驅動電路71通過同一條第二初始化信號線REF接收第二初始化信號，從而進一步減少了與驅動IC連接的信號線數量，減少了所占用的驅動IC的端口數量。

圖5、圖6、圖7僅示例性地示出了本申請的有機發光顯示面板中各信號線與像素驅動電路的連接關系。在本申請的其他實施例中，每條數據信號線連接的多個像素驅動電路可以位于不同的列，每條第一掃描信號線連接的多個像素驅動電路可以位于不同的行，每條第二掃描信號線連接的像素驅動電路可以位于不同的行，每條發光信號線連接的多個像素驅動電路可以位于不同的行，第一電壓信號線和第二電壓信號線的數量也可以為多條。

需要說明的是，上述各實施例中第一晶體管M1、第二晶體管M2、第三晶體管M3、第四晶體管M4、第五晶體管M5、第六晶體管M6以及驅動晶體管DT均可以為N型晶體管或P型晶體管。當驅動晶體管DT為N型晶體管時，其閾值電壓Vth>0；當驅動晶體管為P型晶體管時，其閾值電壓Vth<0。

本申請還提供了應用于上述有機發光顯示面板的各個實施例的驅動方法，該驅動方法中，每個像素驅動電路的工作過程包括三個階段。

具體地，在第一階段，向第一掃描信號端Scan1、第二掃描信號端Scan2提供第一電平信號，向發光信號端Emit提供第二電平信號，向第一初始化信號端VIN提供第一初始化信號Vin，向第二初始化信號端VREF提供第二初始化信號VRef1，向數據信號端提供數據信號Vdata；初始化模塊將第一初始化信號Vin和二初始化信號VRef1分別寫入驅動晶體管DT的柵極(N1節點)和驅動晶體管DT的第一極(N2節點)，數據寫入模塊將數據信號Vdata傳輸至第一電容C1的第二極板102。

在第二階段，向第一掃描信號端Scan1提供第一電平信號，向第二掃描信號端Scan2、發光信號端Emit提供第二電平信號，向第一初始化信號端VIN提供第一初始化信號Vin，向數據信號端VDATA提供數據信號Vdata，初始化模塊將第一初始化信號Vin寫入驅動晶體管DT的柵極(N1節點)，數據寫入模塊將數據信號Vdata傳輸至第一電容C1的第二極板102，驅動晶體管DT導通，第一電壓端PVDD向第一電容C1的第一極板101充電。

在第三階段，向第一掃描信號端Scan1、第二掃描信號端Scan2提供第二電平信號，向發光信號端Emit提供第一電平信號，驅動晶體管DT和第一晶體管M1導通，第一電壓端PVDD向驅動晶體管DT的第一極(N2節點)充電，發光控制模塊導通第一電容C1的第二極板102(N3節點)和驅動晶體管DT的柵極(N1節點)，驅動晶體管DT的柵極(N1節點)的電位在第一電容C1的耦合作用下上升，有機發光二極管D1基于驅動晶體管DT的柵極(N1節點)和第一極(N2節點)之間的電壓差進行發光。

其中，第一初始化信號Vin的電壓值大于第二初始化信號VRef1的電壓值與驅動晶體管DT的閾值電壓Vth之和。

以下以上述各實施例中的第一晶體管M1、第二晶體管M2、第三晶體管M3、第四晶體管M4、第五晶體管M5、第六晶體管M6以及驅動晶體管DT均為N型晶體管，上述驅動方法中的第一電平信號為高電平信號、上述第二電平信號為低電平信號為例，結合圖8進一步說明上述各像素驅動電路由上述驅動方法驅動時的工作原理。其中SC1、SC2、EM、Data、IN、Vref分別表示向第一掃描信號端Scan1、第二掃描信號端Scan2、發光信號端Emit、數據信號端VDATA、第一初始化信號端VIN、第二初始化電壓信號端VREF提供的信號。這里的高電平和低電平均僅表示電平的相對關系，并不特別限定為某一電平信號，高電平信號可以為導通第一至第六晶體管的信號，低電平信號可以為關斷第一至第六晶體管的信號。

請參考圖8，其示出了圖2、圖3以及圖4所示像素驅動電路的工作時序示意圖。

對于圖2所示的像素驅動電路200，在第一階段T1，向第一掃描信號端Scan1、第二掃描信號端Scan2提供第一電平信號，向發光信號端Emit提供第二電平信號，向第一初始化信號端VIN提供第一初始化信號Vini，向第二初始化信號端VREF提供第二初始化信號VRef1，向數據信號端提供數據信號Vdata。第二晶體管M2導通，將第一初始化信號Vin寫入驅動晶體管DT的柵極(N1節點)；第三晶體管M3導通，將第二初始化信號VRef1寫入驅動晶體管DT的第一極(N2節點)；第四晶體管M4導通，將數據信號Vdata傳輸至第一電容C1的第二極板102。在這里，第一初始化信號Vin的電壓值大于第二初始化信號VRef1的電壓值與驅動晶體管DT的閾值電壓Vth之和，且第二初始化信號VRef1與第二電壓端PVEE(電壓值為V_PVEE)之間的電壓差小于有機發光二極管D1的導通電壓Voled。即滿足Vin-VRef1>Vth，且VRef1-V_PVEE＜Voled，則驅動晶體管DT的柵極和第一極之間的電壓差大于其閾值電壓，使得驅動晶體管DT在進入下一階段之前處于導通狀態；并且有機發光二極管D1的陽極和陰極之間的電壓差小于其導通電壓，保證有機發光二極管D1在該階段不被點亮。

在第二階段T2，向第一掃描信號端Scan1提供第一電平信號，向第二掃描信號端Scan2、發光信號端Emit提供第二電平信號，向第一初始化信號端VIN提供第一初始化信號Vin，向數據信號端VDATA提供數據信號Vdata，這時，第三晶體管M3關斷，第二晶體管M2導通，從而維持驅動晶體管DT的柵極(N1節點)的電位為第一初始化信號Vin，這時N1節點的電位V_N1＝Vin；第四晶體管M4導通，從而維持第一電容C1的第二極板102(N3節點)的電位為數據信號Vdata，N3節點的電位V_N3＝Vdata。驅動晶體管DT導通，第一電壓端PVDD向驅動晶體管DT的第二極(或第一電容C1的第一極板101，N2節點)充電，當N2節點的電位升高至Vin-Vth時，驅動晶體管DT的柵極和第一極之間的電壓差等于Vth，驅動晶體管截止，第一電壓端PVDD停止向N2節點充電，則在本階段N2節點V_N2的電位穩定在V_N2＝Vin-Vth，其中Vth為驅動晶體管DT的閾值電壓。在這里，N2節點與有機發光二極管D1的陽極電連接，需滿足：第一初始化信號Vin與第二電壓端PVEE之間的電壓差小于驅動晶體管DT的閾值電壓Vth與有機發光二極管D1的導通電壓Voled之和，即滿足Vin-V_PVEE<Vth+Voled，也即Vin-Vth-V_PVEE＜Voled，使得有機發光二極管D1的陽極和陰極之間的電壓差小于其導通電壓，保證有機發光二極管在第二階段T2不發光。

在第三階段T3，向第一掃描信號端Scan1、第二掃描信號端Scan2提供第二電平信號，向發光信號端Emit提供第一電平信號。這時驅動晶體管DT的柵極(N1節點)處于懸空狀態，其電位不穩定，則第一電壓端PVDD可以繼續向驅動晶體管DT的第一極(N2節點)充電，當N2節點的電位升高至有機發光二極管D1的導通電壓Voled時，有機發光二極管D1發光，N2節點的電位不再上升，此時V_N2＝Voled。第一電容C1的第二極板102(N3節點)在第三階段T3處于懸空狀態，則在第一電容C1的耦合作用下，N3節點的電位也發生變化，且變化量與N2節點的電位變化量一致，均為Voled-(Vin-Vth)，則N3節點的電位V_N3＝Vdata+Voled-(Vin-Vth)，第一晶體管M1導通，則N1節點的電位V_N1＝V_N3＝Vdata+Voled-(Vin-Vth)。

在第三階段T3，有機發光二極管D1根據驅動晶體管DT的柵極(N1節點)與驅動晶體管DT的第一極(N2節點)之間的電壓差Vgs發光。此時驅動晶體管DT的源極為N2節點，驅動晶體管DT的柵源電位差Vgs＝V_N1-V_N2＝Vdata+Voled-(Vin-Vth)-Voeld＝Vdata-Vin+Vth，有機發光二極管D1的發光電流Ids可以利用下式(1)計算：

其中，K為與驅動晶體管的溝道寬長比和單位面積電容相關的系數。從式(1)可以看出，有機發光器件D1的發光電流Ids與驅動晶體管DT的閾值電壓Vth無關，且與第一電容C1的電容值、有機發光二極管D1的電容值無關，由此，圖2所示像素驅動電路200實現了對驅動晶體管的閾值電壓的補償，并且對于不同的有機發光二極管，在相同數據信號Vdata的驅動下發光電流相同，則發光亮度相同，提升了顯示亮度的均勻性，可以提升顯示效果。

對于圖3所示的像素驅動電路300，與以上描述的圖2所示像素驅動電路200的工作原理的不同之處在于：N2節點通過第五晶體管M5與有機發光二極管D1的陽極連接，則在第一階段T1和第二階段T2，第五晶體管M5關斷，N2節點與有機發光二極管D1斷開，N2節點的電位不會影響有機發光二極管的狀態。因此，對于圖3所示的像素驅動電路，僅需滿足第一初始化信號Vin的電壓值大于第二初始化信號VRef1的電壓值與驅動晶體管DT的閾值電壓Vth之和(即Vin-VRef1>Vth)以保證第一階段T1驅動晶體管DT導通即可，無需滿足第二初始化信號VRef1與第二電壓端PVEE(電壓值為V_PVEE)之間的電壓差小于有機發光二極管D1的導通電壓Voled(即VRef1-V_PVEE＜Voled)的條件和第一初始化信號Vin與第二電壓端PVEE之間的電壓差小于驅動晶體管DT的閾值電壓Vth與有機發光二極管D1的導通電壓Voled之和(即Vin-Vth-V_PVEE＜Voled)的條件。這樣，降低了對第一初始化信號Vin和第二初始化信號VRef1的限制，從而使得驅動IC可以在可選的范圍內設置合適的第一初始信號值和第二初始信號值，可以降低驅動IC的負載。

對于圖4所示的像素驅動電路400，與以上描述的圖2所示像素驅動電路200的工作原理的不同之處在于：在第一階段T1，第五晶體管M5關斷，第六晶體管M6導通，將第二初始化信號VRef1傳輸至有機發光二極管D1的陽極(N4節點)，與圖2所示像素驅動電路200類似，也需要滿足以下條件：第一初始化信號Vin的電壓值大于第二初始化信號VRef1的電壓值與驅動晶體管DT的閾值電壓Vth之和，即Vin-VRef1>Vth；且由于此時有機發光二極管D1的陽極的電位也被初始化為VRef1，還需要滿足第二初始化信號VRef1與第二電壓端PVEE(電壓值為V_PVEE)之間的電壓差小于有機發光二極管D1的導通電壓Voled，即VRef1-V_PVEE＜Voled，以保證有機發光二極管D1在第一階段T1不發光。在第二階段T2，像素驅動電路300中的第五晶體管M5和第六晶體管M6關斷，則N2節點的電位不會影響有機發光二極管D1是否導通，則對于圖4所示像素驅動電路400，無需滿足第一初始化信號Vin與第二電壓端PVEE之間的電壓差小于驅動晶體管DT的閾值電壓Vth與有機發光二極管D1的導通電壓Voled之和(即Vin-Vth-V_PVEE＜Voled)的條件，即可保證有機發光二極管D1在第二階段T2不發光。

對于圖3所示像素驅動電路300和圖4所示像素驅動電路400，上述驅動方法還包括：在第三階段T3，第五晶體管M5導通，使得驅動晶體管DT提供的發光電流傳輸至有機發光二極管D1。同樣地，有機發光二極管D1的發光電流僅與數據信號Vdata和第一初始化信號Vin相關，與驅動晶體管DT的閾值電壓Vth和有機發光二極管D1的電容無關，則上述各像素驅動電路可以保持穩定、可靠的工作狀態，有利于提升顯示效果。并且，從圖8可以看出，上述各像素驅動電路的工作時序比較簡單，有利于降低驅動IC的負載。

可選地，上述驅動方法還包括：在第一階段T1、第二階段T2和第三階段T3，向第一電壓端PVDD提供第一電壓信號，向第二電壓端PVEE提供第二電壓信號；第一電壓信號的電壓值高于第二電壓信號的電壓值。

本申請還提供了一種有機發光顯示裝置，如圖9所示，該有機發光顯示裝置900包括上述各實施例的有機發光顯示面板，可以為手機、平板電腦、可穿戴設備等?？梢岳斫猓袡C(jī)發光顯示裝置900還可以包括封裝膜、保護玻璃等公知的結構，此處不再贅述。

以上描述僅為本申請的較佳實施例以及對所運用技術原理的說明。本領域技術人員應當理解，本申請中所涉及的發明范圍，并不限于上述技術特征的特定組合而成的技術方案，同時也應涵蓋在不脫離所述發明構思的情況下，由上述技術特征或其等同特征進行任意組合而形成的其它技術方案。例如上述特征與本申請中公開的(但不限于)具有類似功能的技術特征進行互相替換而形成的技術方案。
