本發明涉及一種空中懸浮影像顯示裝置。

背景技術：

1、關于空中懸浮信息顯示技術，例如，如專利文獻1所公開的那樣，通過使用逆反射的成像方式來實現。

2、現有技術文獻

3、專利文獻

4、專利文獻1：日本特愿2018-564127號公報

技術實現思路

1、發明要解決的問題

2、然而，在專利文獻1的公開中，由于到影像的成像面為止的光路長度在每個區域不同，因此空中懸浮影像的分辨率將產生偏差。

3、若影像中的每個區域的分辨率產生差異，則基于顯示位置的清晰感不同，有時產生要以能夠在清晰感最低的區域視覺辨認的方式制作內容內的文字的大小等的限制，有時用戶會感到強烈的不適感，如在每個區域針對空中懸浮影像的輸入操作的精度不同等。

4、本發明是鑒于該情況而完成的，目的在于提供一種更適當?shù)目罩袘腋∮跋耧@示裝置。

5、用于解決問題的方案

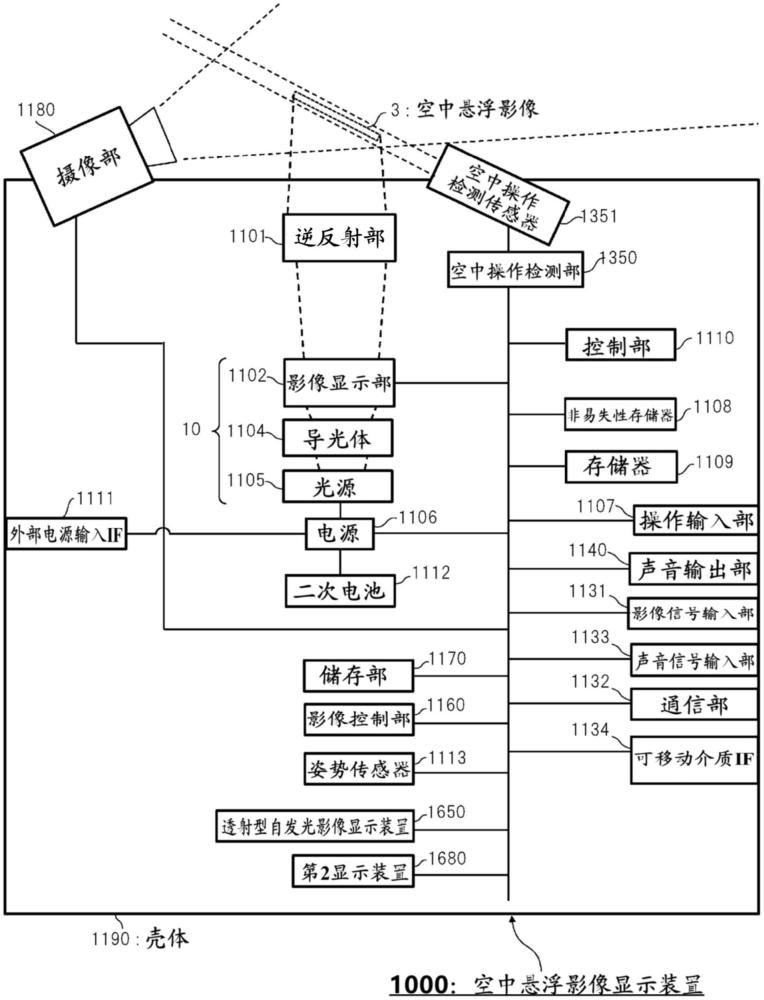

6、為了解決上述課題，本發明的一實施方式例如將顯示空中懸浮影像的空中懸浮影像顯示裝置以如下方式構成即可：具備：影像輸入接口；影像處理電路，對基于經由影像輸入接口輸入的輸入影像的影像進行處理；影像顯示部，顯示經過影像處理電路處理后的影像；以及逆反射板，對從影像顯示部射出的影像光進行反射而形成空中懸浮影像，關于從影像顯示部的顯示面射出的影像光，從影像顯示部的顯示面射出并經由逆反射板的反射而到達空中懸浮影像的位置為止的光路長度根據在射出影像光的影像顯示部的顯示面中的位置而不同，影像處理電路在與影像光的光路長度不同的多個位置對應的、基于輸入影像的影像的多個位置，進行不同的影像清晰化處理。

7、發明的效果

8、根據本發明，能夠實現更適當?shù)目罩袘腋∮跋耧@示裝置。

技術特征：

1.一種空中懸浮影像顯示裝置，顯示空中懸浮影像，其中，該空中懸浮影像顯示裝置具備：

2.根據權利要求1所述的空中懸浮影像顯示裝置，其中，

3.根據權利要求1所述的空中懸浮影像顯示裝置，其中，

4.根據權利要求1所述的空中懸浮影像顯示裝置，其中，

5.根據權利要求4所述的空中懸浮影像顯示裝置，其中，

6.根據權利要求1所述的空中懸浮影像顯示裝置，其中，

7.根據權利要求6所述的空中懸浮影像顯示裝置，其中，

8.根據權利要求1所述的空中懸浮影像顯示裝置，其中，

9.根據權利要求1所述的空中懸浮影像顯示裝置，其中，

技術總結
提供一種更適當?shù)目罩袘腋∮跋耧@示裝置。由此，有助于可持續的開發目標的“3所有人的健康和福祉”、“9建立產業和技術革新的基礎”、“11建設可持續居住的城市”。在空中懸浮影像顯示裝置中，具備：影像輸入I/F；影像處理電路，對基于經由該I/F輸入的輸入影像的影像進行處理；影像顯示部，顯示經過該處理后的影像；以及逆反射板，對從影像顯示部射出的影像光進行反射而形成空中懸浮影像，關于從影像顯示部的顯示面射出的影像光，從該顯示面射出并經由逆反射板的反射而到達空中懸浮影像的位置為止的光路長度根據影像光射出的上述顯示面的位置而不同，影像處理電路在與影像光的光路長度不同的多個位置對應的、基于輸入影像的影像的多個位置，進行不同的影像清晰化處理。

技術研發人員：朝倉祥,渡邊敏光,清水拓也,田中和彥,古畑充由
受保護的技術使用者：麥克賽爾株式會社
技術研發日：
技術公布日：2025/4/28
