本技術涉及背光，具體而言，涉及一種鑄件背光結構。

背景技術：

1、當前的車載顯示模組越做越大，需要匹配的背光結構也是越做越大，由于鑄件背光的強度大，硬度和平整度好，逐漸被車廠推廣，但由于背光尺寸大，其內部結構復雜，需要設計的卡扣多，同時又要考慮卡扣不會出現漏光。傳統結構，鑄件背光的中鐵架和鑄件xyz方向配合都是通過中鐵架卡扣和鑄件側槽的卡扣完成，但由于卡扣有加工誤差，因此在z軸方向上，中鐵架和鑄件配合面容易出現安裝縫隙或者中鐵架局部變形情況，此安裝縫隙和中鐵架局部變形都會有漏光隱患或結構風險。因此，一種方案更優的卡扣結構將能保證背光有更好可靠性。

技術實現思路

1、本實用新型的目的在于提出一種卡扣穩定并且降低漏光風險的鑄件背光結構。

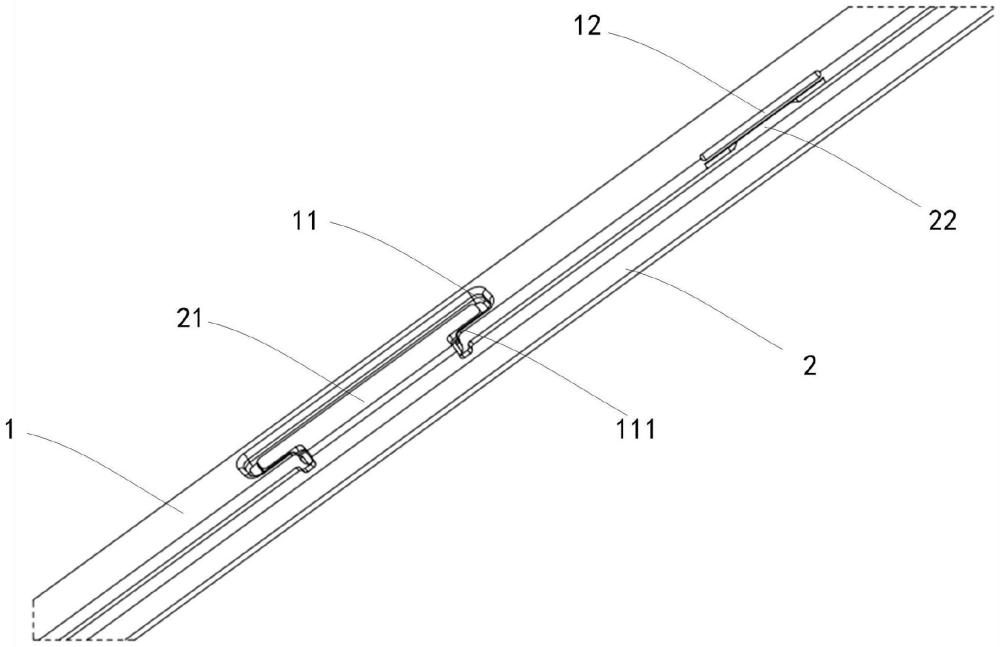

2、具體的，本實用新型具體技術方案為：提出一種鑄件背光結構，包括背光鑄件和背光中鐵架，背光鑄件和背光中鐵架卡合連接；背光鑄件與背光中鐵架的貼合面一側設有t型卡槽，對應的，背光中鐵架與背光鑄件的貼合面一側設有t型卡扣；t型卡扣與t型卡槽扣合，扣合面之間設有一層黑黑背膠。

3、作為優選的技術方案，t型卡扣與t型卡槽扣合后，其t型卡扣的上表面低于t型卡槽的上表面。

4、作為優選的技術方案，t型卡槽設有相對設置的左右凸塊，t型卡扣的左右t字肩能夠被相對設置的左右凸塊卡住。

5、作為優選的技術方案，t型卡槽包括第一卡槽及第二卡槽，對應的，t型卡扣包括第一卡扣及第二卡扣，第二卡扣卡入第二卡槽，第一卡扣卡入第一卡槽。

6、作為優選的技術方案，第二卡槽位于第一卡槽下端。

7、作為優選的技術方案，黑黑背膠的厚度為0.05mm。

8、作為優選的技術方案，背光鑄件與背光中鐵架的貼合面一側還間隔設置內側卡槽，內側卡槽與t型卡槽間隔設置于背光鑄件與背光中鐵架的貼合面一側。

9、作為優選的技術方案，對應的，背光中鐵架背光鑄件的貼合面一側設有內側卡扣，內側卡扣能夠插入內側卡槽，形成配合。

10、作為優選的技術方案，內側卡扣表面間隔設置凸點。

11、作為優選的技術方案，還包括背光光學膜材，背光光學膜材設于背光中鐵架圍合而成的空間內。

12、本實用新型的有益效果是：本實用新型提出一種鑄件背光結構，背光中鐵架與背光鑄件通過t型卡扣配合連接，由于t型卡扣比傳統l型卡扣的擋光面積更大，并且扣合面之間設有一層黑黑背膠。如此設置，t型卡扣底部又有黑黑背膠粘合，能保證t型卡扣在z軸方向的穩定性，并且黑黑背膠還可以吸光，因此沒有結構風險和漏光隱患。

技術特征：

1.一種鑄件背光結構，其特征在于，包括背光鑄件和背光中鐵架，所述背光鑄件和背光中鐵架卡合連接；所述背光鑄件與所述背光中鐵架的貼合面一側設有t型卡槽，對應的，所述背光中鐵架與所述背光鑄件的貼合面一側設有t型卡扣；所述t型卡扣與所述t型卡槽扣合，扣合面之間設有一層黑黑背膠。

2.根據權利要求1所述的一種鑄件背光結構，其特征在于，所述t型卡扣與所述t型卡槽扣合后，其所述t型卡扣的上表面低于所述t型卡槽的上表面。

3.根據權利要求2所述的一種鑄件背光結構，其特征在于，所述t型卡槽設有相對設置的左右凸塊，所述t型卡扣的左右t字肩能夠被所述相對設置的左右凸塊卡住。

4.根據權利要求3所述的一種鑄件背光結構，其特征在于，所述t型卡槽包括第一卡槽及第二卡槽，對應的，所述t型卡扣包括第一卡扣及第二卡扣，所述第二卡扣卡入所述第二卡槽，所述第一卡扣卡入所述第一卡槽。

5.根據權利要求4所述的一種鑄件背光結構，其特征在于，所述第二卡槽位于所述第一卡槽下端。

6.根據權利要求1所述的一種鑄件背光結構，其特征在于，所述黑黑背膠的厚度為0.05mm。

7.根據權利要求1所述的一種鑄件背光結構，其特征在于，所述背光鑄件與所述背光中鐵架的貼合面一側還間隔設置內側卡槽，所述內側卡槽與所述t型卡槽間隔設置于所述背光鑄件與所述背光中鐵架的貼合面一側。

8.根據權利要求7所述的一種鑄件背光結構，其特征在于，對應的，所述背光中鐵架所述背光鑄件的貼合面一側設有內側卡扣，所述內側卡扣能夠插入所述內側卡槽，形成配合。

9.根據權利要求8所述的一種鑄件背光結構，其特征在于，所述內側卡扣表面間隔設置凸點。

10.根據權利要求1-9任一項所述的一種鑄件背光結構，其特征在于，

技術總結
本技術提出一種鑄件背光結構，包括背光鑄件和背光中鐵架，背光鑄件和背光中鐵架卡合連接；背光鑄件與背光中鐵架的貼合面一側設有T型卡槽，對應的，背光中鐵架與背光鑄件的貼合面一側設有T型卡扣；T型卡扣與T型卡槽扣合，扣合面之間設有一層黑黑背膠。本技術鑄件背光結構技術方案中，背光中鐵架與背光鑄件通過T型卡扣配合連接，由于T型卡扣比傳統L型卡扣的擋光面積更大，并且扣合面之間設有一層黑黑背膠。如此設置，T型卡扣底部又有黑黑背膠粘合，能保證T型卡扣在Z軸方向的穩定性，并且黑黑背膠還可以吸光，因此沒有結構風險和漏光隱患。

技術研發人員：黃生發,潘俊鋒
受保護的技術使用者：信利光電股份有限公司
技術研發日：20240705
技術公布日：2025/4/28
