本技術涉及教學用具，涉及一種便于快速定位及讀數的光學實驗臺，尤其涉及一種蠟燭成像實驗用便于快速定位及讀數的光學實驗臺。

背景技術：

1、蠟燭成像實驗是光學實驗的一種，其經常出現在中學物理的課堂上。蠟燭成像實驗是中學物理實驗中非常重要的實驗之一。蠟燭成像實驗主要是為了方便老師對物理中光學部分進行教學。

2、目前的蠟燭成像實驗一般是通過光學實驗臺進行的，光學實驗臺一般包括實驗臺主體和蠟燭成像裝置，蠟燭成像裝置設置在實驗臺主體上。在進行蠟燭成像實驗時，通過將蠟燭放置在蠟燭成像裝置上，然后通過調整成像板、透鏡和蠟燭之間的位置，從而完成蠟燭成像實驗。但是，目前的蠟燭成像裝置在使用時，普遍存在無法快速完成定位和讀數的問題。

3、在申請號為：201921804005.4，公開號為cn210777446u的實用新型中公開了物理教學用蠟燭成像裝置，包括蠟燭座體、鏡片座體和光屏座體，其采用絲桿和絲桿套的設置，雖然可以控制成像變化的速度，但是在使用時，依舊存在無法快速完成定位和讀數的問題。

技術實現思路

1、基于此，針對上述問題，本實用新型提出了一種便于快速定位及讀數的光學實驗臺，解決了目前用于中學蠟燭成像實驗教學的光學實驗臺在使用時，無法快速完成定位和讀數的問題。

2、本實用新型的技術方案是：

3、一種便于快速定位及讀數的光學實驗臺，包括滑動組件、定位讀數組件、成像板安裝組件、鏡片安裝組件和蠟燭安裝組件，成像板安裝組件、鏡片安裝組件和蠟燭安裝組件依次設置在滑動組件上，且分別與滑動組件滑動連接，定位讀數組件設置在滑動組件一側；

4、滑動組件包括第一安裝座、第二安裝座、若干滑動連接桿和三個滑動安裝塊，若干滑動連接桿設置在第一安裝座和第二安裝座之間，三個滑動安裝塊套設在若干滑動連接桿上，且分別與滑動連接桿滑動連接，成像板安裝組件、鏡片安裝組件和蠟燭安裝組件分別設置在三個滑動安裝塊上；

5、定位讀數組件包括定位刻度尺和三個定位讀數指針，第一安裝座和第二安裝座一側設有傾斜安裝面，定位刻度尺兩端分別與第一安裝座和第二安裝座上的傾斜安裝面連接，三個定位讀數指針分別設置在三個滑動安裝塊上，且定位讀數指針一端與定位刻度尺配合設置。

6、優選的是，定位刻度尺兩端分別與第一安裝座和第二安裝座上的傾斜安裝面通過螺栓可拆卸連接，且定位刻度尺刻度為0的一端設置在第一安裝座的傾斜安裝面上，成像板安裝組件設置在靠近第一安裝座的滑動安裝塊上，蠟燭安裝組件設置在靠近第二安裝座的滑動安裝塊上，鏡片安裝組件設置在另一塊滑動安裝塊上，且位于成像板安裝組件和蠟燭安裝組件之間。

7、優選的是，第一安裝座和第二安裝座包括t型安裝塊、一對支撐桿、連接板和固定板，連接板設置在固定板上，且與固定板通過螺栓可拆卸連接，一對支撐桿設置在連接板上，且與連接板固定連接，t型安裝塊設置在一對支撐桿上，且與支撐桿固定連接。

8、優選的是，滑動連接桿的數量為3根，其中，兩根滑動連接桿設置在t型安裝塊上端，一根滑動連接桿設置在t型安裝塊下端。

9、優選的是，滑動安裝塊上設有與滑動連接桿配合設置的通孔。

10、優選的是，滑動安裝塊上一側設有固定螺桿，固定螺桿與滑動安裝塊螺紋連接，固定螺桿一端可穿過滑動安裝塊與其中一根滑動連接桿形成接觸，用于限制滑動安裝塊滑動。

11、優選的是，成像板安裝組件包括固定底座、連接插塊、固定夾板和活動夾板，固定底座設置在靠近第一安裝座上的滑動安裝塊頂部，且與滑動安裝塊固定連接，固定底座上設有與連接插塊配合設置的插合槽，插合槽內設有對位槽，連接插塊底部設有對位插桿，連接插塊底部可插入插合槽內，且對位插桿可插入對位槽內，連接插塊與固定底座之間通過螺栓可拆卸連接，固定夾板設置在連接插塊頂部，且與連接插塊固定連接，固定夾板上設有l型槽，活動夾板設置在l型槽內，且與固定夾板滑動連接，活動夾板兩側設有一對鎖緊螺桿，鎖緊螺桿一端貫穿活動夾板和固定夾板，且與活動夾板和固定夾板螺紋連接，活動夾板與固定夾板之間形成用于夾持成像板的夾持槽。

12、優選的是，蠟燭安裝組件包括螺紋安裝管、活動螺紋桿、旋轉手柄和蠟燭放置盤，螺紋安裝管一端設置在靠近第二安裝座的滑動安裝塊頂部，且與滑動安裝塊固定連接，活動螺紋桿一端設置在螺紋安裝管內，且與螺紋安裝管螺紋連接，旋轉手柄設置在活動螺紋桿另一端，且與活動螺紋桿固定連接，用于旋轉活動螺紋桿，蠟燭放置盤設置在旋轉手柄上方，且與活動螺紋桿的端部固定連接，蠟燭放置盤上設有蠟燭放置槽。

13、優選的是，鏡片安裝組件包括固定限位管和限位螺桿，固定限位管一端設置另一個滑動安裝塊頂部，且與滑動安裝塊固定連接，固定限位管上設有插入槽口，透鏡下端可插接在插入槽口內，固定限位管一側設有配合限位管，配合限位管內設有限位槽口，限位槽口與插入槽口連通，限位螺桿一端可旋入限位槽口內，且端部可與透鏡下端接觸限位，限位螺桿與配合限位管螺紋連接。

14、優選的是，還包括升降桌臺，升降桌臺包括桌臺底板、桌臺頂板、固定框體、活動框體和驅動件，固定框體設置在桌臺底板頂部，且與桌臺底板固定連接，活動框體設置在固定框體內側，且與固定框體滑動連接，桌臺頂板設置在活動框體頂部，且與活動框體固定連接，驅動件設置在活動框體內側，且底部位于桌臺底板上，驅動件的頂部設有連接盤，連接盤與桌臺頂板底部通過螺栓可拆卸連接，活動框體兩側分別設有一對限位滑塊，固定框體上設有與限位滑塊配合設置的滑動限位槽，限位滑塊位于滑動限位槽內，且與滑動限位槽滑動連接。

15、與現有技術相比，本實用新型的有益效果是：

16、在使用時，先將成像板、透鏡和蠟燭分別安裝在三個滑動安裝塊上的成像板安裝組件、鏡片安裝組件和蠟燭安裝組件上，然后通過用手分別驅動滑動安裝塊沿滑動連接桿滑動，進而快速調整滑動安裝塊在滑動連接桿上的位置，同時配套設置有定位刻度尺和定位讀數指針，可以方便快速確定三個滑動安裝塊之間的距離，從而快速完成成像板、透鏡和蠟燭的定位。

17、同時在第一安裝座和第二安裝座上設置傾斜安裝面，然后將定位刻度尺的兩端分別安裝在第一安裝座和第二安裝座上的傾斜安裝面上，可以實現定位刻度尺具有一定的傾斜角度，從而便于學生觀察讀數。

18、解決了目前用于中學蠟燭成像實驗教學的光學實驗臺在使用時，無法快速完成定位和讀數的問題。

技術特征：

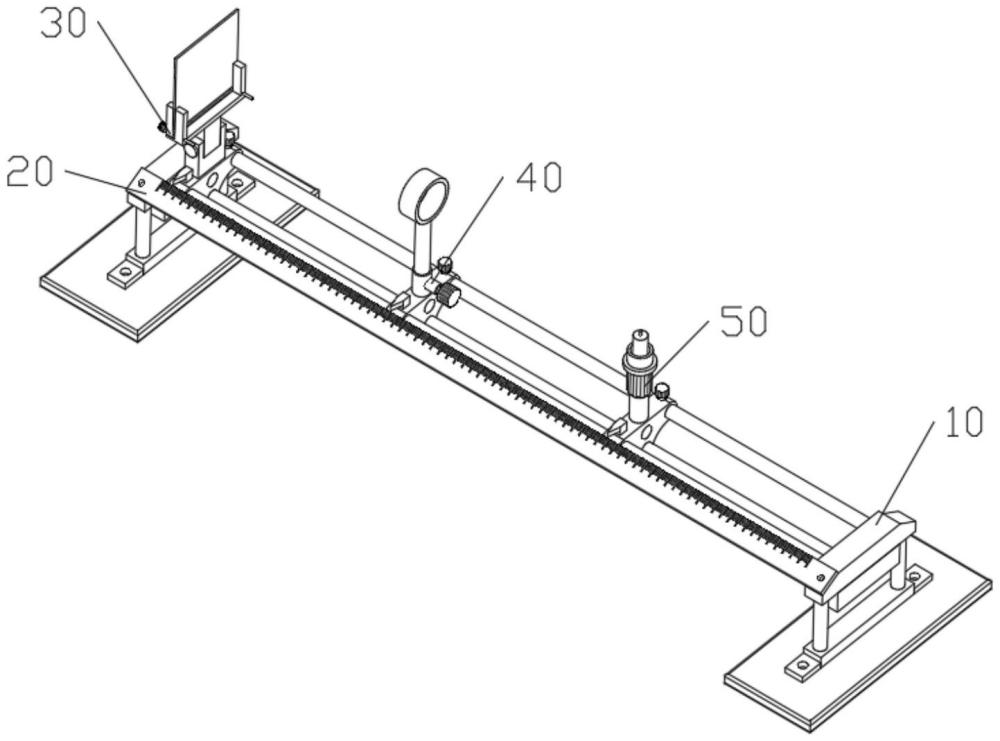

1.一種便于快速定位及讀數的光學實驗臺，其特征在于，包括滑動組件(10)、定位讀數組件(20)、成像板安裝組件(30)、鏡片安裝組件(40)和蠟燭安裝組件(50)，成像板安裝組件(30)、鏡片安裝組件(40)和蠟燭安裝組件(50)依次設置在滑動組件(10)上，且分別與滑動組件(10)滑動連接，定位讀數組件(20)設置在滑動組件(10)一側；

2.根據權利要求1所述的一種便于快速定位及讀數的光學實驗臺，其特征在于，定位刻度尺(200)兩端分別與第一安裝座(100)和第二安裝座(101)上的傾斜安裝面(104)通過螺栓可拆卸連接，且定位刻度尺(200)刻度為0的一端設置在第一安裝座(100)的傾斜安裝面(104)上，成像板安裝組件(30)設置在靠近第一安裝座(100)的滑動安裝塊(103)上，蠟燭安裝組件(50)設置在靠近第二安裝座(101)的滑動安裝塊(103)上，鏡片安裝組件(40)設置在另一塊滑動安裝塊(103)上，且位于成像板安裝組件(30)和蠟燭安裝組件(50)之間。

3.根據權利要求2所述的一種便于快速定位及讀數的光學實驗臺，其特征在于，第一安裝座(100)和第二安裝座(101)包括t型安裝塊(105)、一對支撐桿(106)、連接板(107)和固定板(108)，連接板(107)設置在固定板(108)上，且與固定板(108)通過螺栓可拆卸連接，一對支撐桿(106)設置在連接板(107)上，且與連接板(107)固定連接，t型安裝塊(105)設置在一對支撐桿(106)上，且與支撐桿(106)固定連接。

4.根據權利要求3所述的一種便于快速定位及讀數的光學實驗臺，其特征在于，滑動連接桿(102)的數量為3根，其中，兩根滑動連接桿(102)設置在t型安裝塊(105)上端，一根滑動連接桿(102)設置在t型安裝塊(105)下端。

5.根據權利要求4所述的一種便于快速定位及讀數的光學實驗臺，其特征在于，滑動安裝塊(103)上設有與滑動連接桿(102)配合設置的通孔(109)。

6.根據權利要求5所述的一種便于快速定位及讀數的光學實驗臺，其特征在于，滑動安裝塊(103)上一側設有固定螺桿(110)，固定螺桿(110)與滑動安裝塊(103)螺紋連接，固定螺桿(110)一端可穿過滑動安裝塊(103)與其中一根滑動連接桿(102)形成接觸，用于限制滑動安裝塊(103)滑動。

7.根據權利要求6所述的一種便于快速定位及讀數的光學實驗臺，其特征在于，成像板安裝組件(30)包括固定底座(300)、連接插塊(301)、固定夾板(302)和活動夾板(303)，固定底座(300)設置在靠近第一安裝座(100)上的滑動安裝塊(103)頂部，且與滑動安裝塊(103)固定連接，固定底座(300)上設有與連接插塊(301)配合設置的插合槽(304)，插合槽(304)內設有對位槽(305)，連接插塊(301)底部設有對位插桿(306)，連接插塊(301)底部可插入插合槽(304)內，且對位插桿(306)可插入對位槽(305)內，連接插塊(301)與固定底座(300)之間通過螺栓可拆卸連接，固定夾板(302)設置在連接插塊(301)頂部，且與連接插塊(301)固定連接，固定夾板(302)上設有l型槽(307)，活動夾板(303)設置在l型槽(307)內，且與固定夾板(302)滑動連接，活動夾板(303)兩側設有一對鎖緊螺桿(308)，鎖緊螺桿(308)一端貫穿活動夾板(303)和固定夾板(302)，且與活動夾板(303)和固定夾板(302)螺紋連接，活動夾板(303)與固定夾板(302)之間形成用于夾持成像板的夾持槽(309)。

8.根據權利要求7所述的一種便于快速定位及讀數的光學實驗臺，其特征在于，蠟燭安裝組件(50)包括螺紋安裝管(500)、活動螺紋桿(501)、旋轉手柄(502)和蠟燭放置盤(503)，螺紋安裝管(500)一端設置在靠近第二安裝座(101)的滑動安裝塊(103)頂部，且與滑動安裝塊(103)固定連接，活動螺紋桿(501)一端設置在螺紋安裝管(500)內，且與螺紋安裝管(500)螺紋連接，旋轉手柄(502)設置在活動螺紋桿(501)另一端，且與活動螺紋桿(501)固定連接，用于旋轉活動螺紋桿(501)，蠟燭放置盤(503)設置在旋轉手柄(502)上方，且與活動螺紋桿(501)的端部固定連接，蠟燭放置盤(503)上設有蠟燭放置槽(504)。

9.根據權利要求8所述的一種便于快速定位及讀數的光學實驗臺，其特征在于，鏡片安裝組件(40)包括固定限位管(400)和限位螺桿(401)，固定限位管(400)一端設置另一個滑動安裝塊(103)頂部，且與滑動安裝塊(103)固定連接，固定限位管(400)上設有插入槽口(402)，透鏡下端可插接在插入槽口(402)內，固定限位管(400)一側設有配合限位管(403)，配合限位管(403)內設有限位槽口(404)，限位槽口(404)與插入槽口(402)連通，限位螺桿(401)一端可旋入限位槽口(404)內，且端部可與透鏡下端接觸限位，限位螺桿(401)與配合限位管(403)螺紋連接。

10.根據權利要求9所述的一種便于快速定位及讀數的光學實驗臺，其特征在于，還包括升降桌臺(60)，升降桌臺(60)包括桌臺底板(600)、桌臺頂板(601)、固定框體(602)、活動框體(603)和驅動件(604)，固定框體(602)設置在桌臺底板(600)頂部，且與桌臺底板(600)固定連接，活動框體(603)設置在固定框體(602)內側，且與固定框體(602)滑動連接，桌臺頂板(601)設置在活動框體(603)頂部，且與活動框體(603)固定連接，驅動件(604)設置在活動框體(603)內側，且底部位于桌臺底板(600)上，驅動件(604)的頂部設有連接盤(605)，連接盤(605)與桌臺頂板(601)底部通過螺栓可拆卸連接，活動框體(603)兩側分別設有一對限位滑塊(606)，固定框體(602)上設有與限位滑塊(606)配合設置的滑動限位槽(607)，限位滑塊(606)位于滑動限位槽(607)內，且與滑動限位槽(607)滑動連接。

技術總結
本技術公開了一種便于快速定位及讀數的光學實驗臺，涉及教學用具技術領域，包括滑動組件、定位讀數組件、成像板安裝組件、鏡片安裝組件和蠟燭安裝組件，成像板安裝組件、鏡片安裝組件和蠟燭安裝組件依次設置在滑動組件上，且分別與滑動組件滑動連接，定位讀數組件設置在滑動組件一側；滑動組件包括第一安裝座、第二安裝座、若干滑動連接桿和三個滑動安裝塊，定位讀數組件包括定位刻度尺和三個定位讀數指針，第一安裝座和第二安裝座一側設有傾斜安裝面，定位刻度尺兩端分別與第一安裝座和第二安裝座上的傾斜安裝面連接，解決了目前用于中學蠟燭成像實驗教學的光學實驗臺在使用時，無法快速完成定位和讀數的問題。
