本技術涉及背光顯示領域，尤其涉及一種led驅動電路、背光系統及顯示裝置。

背景技術：

1、隨著led驅動的不斷發展，用戶的體驗也在不斷升級?，F在lcd顯示產品(如液晶電視、液晶顯示屏等)的背光分區能達到5000分區，甚至是上萬分區。

2、但除了如液晶電視、液晶顯示屏等需要高分區數的應用場景外，還存在其他對背光分區數要求不高的應用場景。因此在對背光分區數要求不高的應用場景中，現有的led驅動電路存在電路復雜，電路成本高的問題。

3、因而，提供一種電路簡單，電路成本低，以適用于應用場景的led驅動電路己成為業界亟需解決的技術問題。

技術實現思路

1、本實用新型解決的技術問題是，提供一種led驅動電路、背光系統及顯示裝置，解決了現有的led驅動電路存在電路復雜，電路成本高的問題。

2、為解決上述技術問題，本實用新型實施例提供一種led驅動電路，包括：

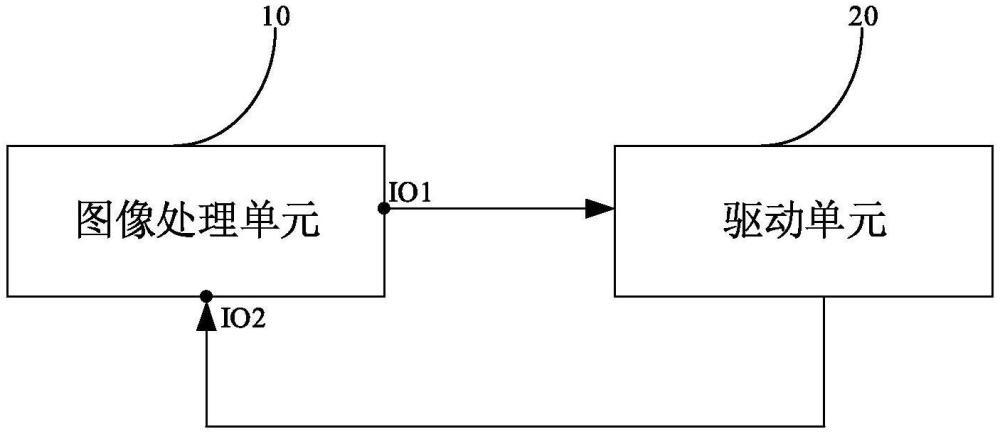

3、圖像處理單元，所述圖像處理單元用于通過第一引腳輸出第一數據格式的調光信號；

4、驅動單元，所述驅動單元的輸入端連接所述第一引腳，所述驅動單元的輸出端連接所述圖像處理單元的第二引腳；所述驅動單元用于接收所述調光信號，并根據所述調光信號輸出反饋信號。

5、可選的，所述驅動單元包括若干個串聯連接的驅動子單元，首個驅動子單元的輸入端作為所述驅動單元的輸入端，每個驅動子單元的輸出端均連接相鄰驅動子單元的輸入端，最后一個驅動子單元的輸出端作為所述驅動單元的輸出端。

6、可選的，所述第一引腳具體為mosi引腳。

7、可選的，所述圖像處理單元還包括spi接口，所述mosi引腳設置在spi接口中。

8、可選的，所述第二引腳具體為rx引腳。

9、可選的，所述圖像處理單元還包括uart接口，所述rx引腳設置在uart接口中。

10、可選的，所述驅動單元具體包括led驅動芯片。

11、可選的，所述圖像處理單元至少包括系統級芯片、畫質增強芯片和屏幕驅動芯片中的任一種。

12、相應的，本實用新型的技術方案還提供了一種背光系統，包括本實用新型技術方案提供的led驅動電路。

13、相應的，本實用新型的技術方案還提供了一種顯示裝置，包括本實用新型技術方案提供的背光系統。

14、與現有技術相比，本實用新型實施例的技術方案具有以下有益效果：

15、本實用新型技術方案的led驅動電路中，通過圖像處理單元直接與驅動單元進行通信，省去了現有led驅動電路中的驅動控制單元，從而簡化了電路設計，降低了電路成本。

16、進一步地，由于spi接口的mosi引腳和uart接口的rx引腳均為圖像處理單元自備的接口引腳，從而進一步降低了電路成本。

技術特征：

1.一種led驅動電路，其特征在于，包括：

2.根據權利要求1所述的led驅動電路，其特征在于，所述驅動單元包括若干個串聯連接的驅動子單元，首個驅動子單元的輸入端作為所述驅動單元的輸入端，每個驅動子單元的輸出端均連接相鄰驅動子單元的輸入端，最后一個驅動子單元的輸出端作為所述驅動單元的輸出端。

3.根據權利要求1所述的led驅動電路，其特征在于，所述第一引腳具體為mosi引腳。

4.根據權利要求3所述的led驅動電路，其特征在于，所述圖像處理單元還包括spi接口，所述mosi引腳設置在spi接口中。

5.根據權利要求1所述的led驅動電路，其特征在于，所述第二引腳具體為rx引腳。

6.根據權利要求5所述的led驅動電路，其特征在于，所述圖像處理單元還包括uart接口，所述rx引腳設置在uart接口中。

7.根據權利要求1所述的led驅動電路，其特征在于，所述驅動單元具體包括led驅動芯片。

8.根據權利要求1所述的led驅動電路，其特征在于，所述圖像處理單元至少包括系統級芯片、畫質增強芯片和屏幕驅動芯片中的任一種。

9.一種背光系統，其特征在于，包括權利要求1至8任一項所述的led驅動電路。

10.一種顯示裝置，其特征在于，包括權利要求9所述的背光系統。

技術總結
本技術提供了一種LED驅動電路、背光系統及顯示裝置，包括：圖像處理單元，所述圖像處理單元用于通過第一引腳輸出第一數據格式的調光信號；驅動單元，所述驅動單元的輸入端連接所述第一引腳，所述驅動單元的輸出端連接所述圖像處理單元的第二引腳；所述驅動單元用于接收所述調光信號，并根據所述調光信號輸出反饋信號；通過圖像處理單元直接與驅動單元進行通信，省去了現有LED驅動電路中的驅動控制單元，從而簡化了電路設計，降低了電路成本。

技術研發人員：廖賢賓,孫俊岳,羅來江,于海明
受保護的技術使用者：華源智信半導體（深圳）有限公司
技術研發日：20240722
技術公布日：2025/4/28
