本發明涉及顯示，尤其涉及一種顯示面板的伽馬調試方法、電源架構和顯示裝置。

背景技術：

1、隨著顯示技術的發展，用戶對顯示質量的要求也越來越高。

2、現有顯示面板存在顯示效果較差的問題，影響用戶體驗。

技術實現思路

1、本發明提供了一種顯示面板的伽馬調試方法、電源架構和顯示裝置，以提升顯示效果，提升用戶體驗。

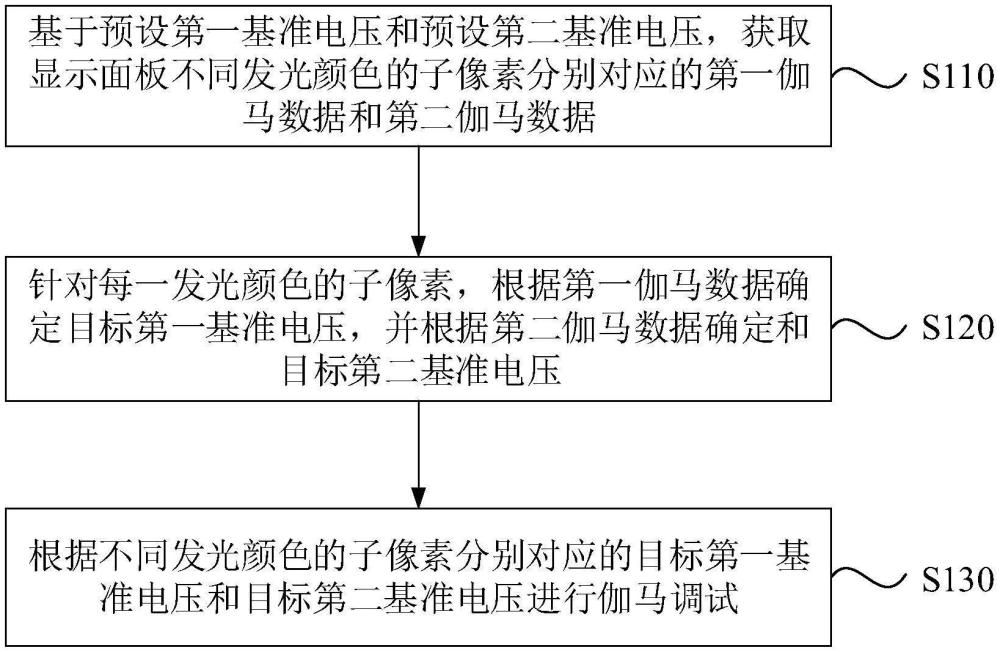

2、根據本發明的一方面，提供了一種顯示面板的伽馬調試方法，顯示面板包括至少兩種發光顏色的子像素；伽馬調試方法包括：

3、基于預設第一基準電壓和預設第二基準電壓，獲取顯示面板不同發光顏色的子像素分別對應的第一伽馬數據和第二伽馬數據；其中第一伽馬數據為最大顯示灰階的顯示畫面下子像素對應的伽馬數據，第二伽馬數據為最小顯示灰階的顯示畫面下子像素對應的伽馬數據；

4、針對每一發光顏色的子像素，根據第一伽馬數據確定目標第一基準電壓，并根據第二伽馬數據確定和目標第二基準電壓；

5、根據不同發光顏色的子像素分別對應的目標第一基準電壓和目標第二基準電壓進行伽馬調試。

6、可選的，基于預設第一基準電壓和預設第二基準電壓，獲取顯示面板不同發光顏色的子像素分別對應的第一伽馬數據和第二伽馬數據，包括：

7、基于預設第一基準電壓和預設第二基準電壓，調整顯示面板在第一預設混色畫面下不同發光顏色的子像素對應的伽馬數據，將滿足第一預設混色畫面下，第一目標亮度和第一目標色坐標的伽馬數據確定為第一伽馬數據；

8、基于預設第一基準電壓和預設第二基準電壓，調整顯示面板在第二預設混色畫面下不同發光顏色的子像素對應的伽馬數據，將滿足第二預設混色畫面下，第二目標亮度和第二目標色坐標的伽馬數據確定為第二伽馬數據；

9、其中，第一預設混色畫面下，各發光顏色的子像素對應的灰階分別為最大顯示灰階；第二預設混色畫面下，各發光顏色的子像素對應的灰階分別為最小顯示灰階；

10、可選的，第一預設混色畫面為白畫面。

11、可選的，基于預設第一基準電壓和預設第二基準電壓，獲取顯示面板不同發光顏色的子像素分別對應的第一伽馬數據和第二伽馬數據，包括：

12、針對每一發光顏色的子像素，基于預設第一基準電壓和預設第二基準電壓，調整顯示面板在第一預設單色畫面下發光的單色子像素對應的伽馬數據，將滿足第一預設單色畫面下，第三目標亮度和第三目標色坐標的伽馬數據確定為發光的單色子像素對應的第一伽馬數據；

13、針對每一發光顏色的子像素，基于預設第一基準電壓和預設第二基準電壓，調整顯示面板在第二預設單色畫面下對應的單色子像素的伽馬數據，將滿足預設單色畫面下，第四目標亮度和第四目標色坐標的伽馬數據確定為單色子像素對應的第二伽馬數據；

14、其中，第一預設單色畫面下，其中一種發光顏色的子像素對應的灰階為最大顯示灰階，其他發光顏色的子像素不發光；第二預設單色畫面下，其中一種發光顏色的子像素對應的灰階為最小顯示灰階，其他發光顏色的子像素不發光；

15、可選的，針對每一發光顏色的子像素，基于預設第一基準電壓和預設第二基準電壓，調整顯示面板在第一預設單色畫面下發光的單色子像素對應的伽馬數據，并向其他發光顏色的子像素提供預設第一基準電壓或預設第二基準電壓，以使其他發光顏色的子像素不發光；

16、可選的，針對每一發光顏色的子像素，基于預設第一基準電壓和預設第二基準電壓，調整顯示面板在第二預設單色畫面下對應的單色子像素對應的伽馬數據，并向其他發光顏色的子像素提供預設第一基準電壓或預設第二基準電壓，以使其他發光顏色的子像素不發光。

17、可選的，針對每一發光顏色的子像素，根據第一伽馬數據確定目標第一基準電壓，并根據第二伽馬數據確定和目標第二基準電壓，包括：

18、針對每一發光顏色的子像素，根據對應的第一伽馬數據、預設第一基準電壓和預設第二基準電壓確定目標第一基準電壓；

19、針對每一發光顏色的子像素，根據對應的第二伽馬數據、預設第一基準電壓和預設第二基準電壓確定目標第二基準電壓；

20、可選的，第一伽馬數據和第二伽馬數據分別包括寄存器值。

21、可選的，針對每一發光顏色的子像素，根據對應的第一伽馬數據、預設第一基準電壓和預設第二基準電壓確定目標第一基準電壓，包括根據如下公式確定目標第一基準電壓：

22、

23、其中，vgsp1表示目標第一基準電壓，vgsp0表示預設第一基準電壓，vgmp0表示預設第二基準電壓，data1表示第一伽馬數據；

24、針對每一發光顏色的子像素，根據對應的第二伽馬數據、預設第一基準電壓和預設第二基準電壓確定目標第二基準電壓，包括根據如下公式確定目標第二基準電壓：

25、

26、其中，vgmp1表示目標第二基準電壓，data2表示第二伽馬數據。

27、可選的，基于預設第一基準電壓和預設第二基準電壓，獲取顯示面板不同發光顏色的子像素分別對應的第一伽馬數據和第二伽馬數據，包括：

28、基于設定顯示亮度等級對應的預設第一基準電壓和預設第二基準電壓，獲取顯示面板在設定顯示亮度等級下不同發光顏色的子像素分別對應的第一伽馬數據和第二伽馬數據；

29、針對每一發光顏色的子像素，根據第一伽馬數據和第二伽馬數據確定目標第一基準電壓和目標第二基準電壓，包括：

30、針對每一發光顏色的子像素，根據子像素在設定顯示亮度等級下第一伽馬數據和第二伽馬數據，確定子像素在設定顯示亮度等級下對應的目標第一基準電壓和目標第二基準電壓；

31、根據不同發光顏色的子像素分別對應的目標第一基準電壓和目標第二基準電壓進行伽馬調試，包括：

32、根據不同發光顏色的子像素在設定顯示亮度等級下分別對應的目標第一基準電壓和目標第二基準電壓進行伽馬調試。

33、可選的，目標第一基準電壓和目標第二基準電壓均在預設區間內，預設區間以預設第一基準電壓和預設第二基準電壓為區間端點；

34、可選的，目標第一基準電壓小于目標第二基準電壓，預設第一基準電壓小于預設第二基準電壓；

35、可選的，目標第一基準電壓大于或等于預設第一基準電壓；

36、可選的，目標第二基準電壓小于或等于預設第二基準電壓。

37、根據本發明的另一方面，提供了一種電源架構，包括第一電壓產生模塊和第二電壓產生模塊，第一電壓產生模塊的輸入端和第二電壓產生模塊的輸入端分別接入電源電壓，第一電壓產生模塊用于根據電源電壓產生不同發光顏色子像素對應的目標第一基準電壓，第二電壓產生模塊用于根據電源電壓產生模塊產生不同發光顏色子像素對應的目標第二基準電壓；

38、其中，至少兩種發光顏色的子像素對應的目標第一基準電壓和/或目標第二基準電壓不同。

39、可選的，第一電壓產生模塊包括至少兩個第一電壓轉換單元，第一電壓轉換單元的輸入端接入電源電壓，第一電壓轉換單元用于將電源電壓轉換為子像素對應的目標第一基準電壓；

40、第二電壓產生模塊包括至少兩個第二電壓產生單元，第二電壓轉換單元的輸入端接入電源電壓，第二電壓轉換單元用于將電源電壓轉換為子像素對應的目標第二基準電壓；

41、可選的，第一電壓產生模塊用于分別通過不同的第一電壓轉換單元產生不同發光顏色的子像素對應的目標第一基準電壓；

42、可選的，第二電壓產生模塊用于分別通過不同的第二電壓轉換單元產生不同發光顏色的子像素對應的目標第二基準電壓；

43、可選的，電源電壓包括第一電源電壓和第二電源電壓，第一電源電壓和第二電源電壓大小不同；

44、可選的，第一電壓轉換單元和第二電壓轉換單元分別包括低壓差穩壓器；

45、可選的，電源架構還包括伽馬電壓產生模塊，第一電壓轉換單元和第二電壓轉換單元的輸出端與伽馬電壓產生模塊連接，伽馬電壓產生模塊用于根據目標第一基準電壓和目標第二基準電壓產生伽馬電壓。

46、根據本發明的另一方面，提供了一種顯示裝置，采用本發明任意實施例的顯示面板的伽馬調試方法進行伽馬調試，或者包括本發明任意實施例的電源架構。

47、本發明實施例的顯示面板的伽馬調試方法、電源架構和顯示裝置，通過基于預設第一基準電壓和預設第二基準電壓，獲取顯示面板不同發光顏色的子像素分別對應的第一伽馬數據和第二伽馬數據，針對每一發光顏色的子像素，根據第一伽馬數據確定目標第一基準電壓，并根據第二伽馬數據確定和目標第二基準電壓，根據目標第一基準電壓和目標第二基準電壓進行伽馬調試，可以使得不同發光顏色的子像素對應的目標第一基準電壓和目標第二基準電壓分別與該發光顏色子像素在最大顯示灰階和最小顯示灰階下的亮度和色坐標匹配，可以使得不同發光顏色子像素對應不同的目標第一基準電壓和/或目標第二基準電壓，進而得到針對單個顯示面板中不同發光顏色子像素的基準電壓所需設定，在不同發光顏色子像素不同的啟亮電壓及發光所需亮度范圍得到滿足的同時，可以降低功耗，提升顯示效果，改善現有技術中較低灰階顯示效果差、彩帶以及過渡不均等顯示不良。

48、應當理解，本部分所描述的內容并非旨在標識本發明的實施例的關鍵或重要特征，也不用于限制本發明的范圍。本發明的其它特征將通過以下的說明書而變得容易理解。
