本技術涉及雕刻模板清潔設備，尤其涉及一種雕刻用底模板清理輔助裝置。

背景技術：

1、石膏板雕刻采用的材料生活現成的石膏板，通過設計、勾畫、雕刻等工序制成的作品是浮雕。石膏板外觀致密、顏色柔和、加工方便，是人們手工制作小飾品的合適材料。

2、經檢索，專利（申請?zhí)枺?01821674471.0）公開了“一種雕刻用底模板清理輔助裝置”，該裝置采用自動化設備進行清潔，且采用集塵罩的方式，將粉塵收集，避免粉塵飛揚，減少操作者的吸入量，而且清潔效率高，但是該裝置在實際使用過程中存在以下問題：

3、該裝置清理的方式單一化，不便于調節除塵角度，難以保證清理的徹底性，該裝置只能吸收已經石膏板雕刻完成后的粉塵，但是石膏板在雕刻的過程中會不斷地產生粉塵落到底模板上，如果不進行及時處理的話，后續的粉塵堆積的越來越多，清潔的效率會降低。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種雕刻用底模板清理輔助裝置，克服了現有技術的不足，有效的解決了清理的方式單一，難以保證清理徹底性的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種雕刻用底模板清理輔助裝置，包括底座，所述底座頂部設置有c型板，且c型板內壁轉動連接有絲桿，所述絲桿外壁螺接有滑板，且滑板一端外壁焊接有u型板，所述u型板底端內壁轉動連接有吸塵斗，且吸塵斗和滑板之間鉸接有氣缸，所述吸塵斗一側外壁連接有第一吸塵管；

4、所述底座頂部外壁位于c型板的底部設置有弧面擋板，且弧面擋板一側內壁焊接有吸塵箱，所述吸塵箱底部外壁粘接有橡膠墊，所述吸塵箱一側外壁連接有第二吸塵管。

5、優選的，所述第二吸塵管外壁安裝有電磁閥，且第二吸塵管一端外壁通過三通連接在第一吸塵管的內壁上。

6、優選的，所述第一吸塵管一端外壁安裝有鼓風機。

7、優選的，所述鼓風機出氣口通過管道連接有除塵布袋。

8、優選的，所述底座頂部外壁安裝有安裝箱，且除塵布袋固定連接在安裝箱的頂部?jī)?nèi)壁上。

9、優選的，所述底座一側設置有電機座，且電機座內部到電機輸出軸連接有底模板，底模板滑動連接在弧面擋板的內壁上。

10、優選的，所述底模板頂部外壁中心處設置有放料臺。

11、本實用新型的有益效果為：

12、1、本設計的雕刻用底模板清理輔助裝置，通過旋轉絲桿能夠帶動滑板移動進而能夠調節吸塵斗與石膏板被雕刻時的距離，在此基礎上，通過氣缸的活塞桿伸縮能夠調節吸塵斗的角度，合適的角度具有更好的吸塵效果；

13、2、本設計的雕刻用底模板清理輔助裝置，當鼓風機在工作時，吸塵斗能夠吸收石膏板被雕刻時產生的粉塵，吸塵箱能夠吸收掉已經落在底模板上的粉塵，在兩種清理方式的協同配合下，不僅提高了清理的效率，更加保證了清理的徹底性。

技術特征：

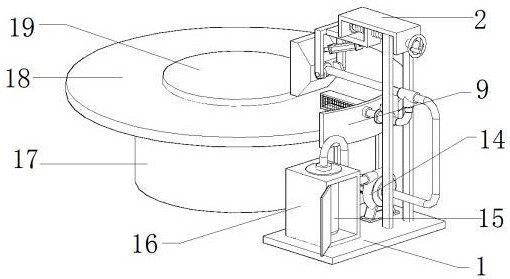

1.一種雕刻用底模板清理輔助裝置，包括底座（1），其特征在于，所述底座（1）頂部設置有c型板（2），且c型板（2）內壁轉動連接有絲桿（3），所述絲桿（3）外壁螺接有滑板（4），且滑板（4）一端外壁焊接有u型板（5），所述u型板（5）底端內壁轉動連接有吸塵斗（6），且吸塵斗（6）和滑板（4）之間鉸接有氣缸（7），所述吸塵斗（6）一側外壁連接有第一吸塵管（8）；

2.根據權利要求1所述的一種雕刻用底模板清理輔助裝置，其特征在于，所述第二吸塵管（12）外壁安裝有電磁閥（13），且第二吸塵管（12）一端外壁通過三通連接在第一吸塵管（8）的內壁上。

3.根據權利要求1所述的一種雕刻用底模板清理輔助裝置，其特征在于，所述第一吸塵管（8）一端外壁安裝有鼓風機（14）。

4.根據權利要求3所述的一種雕刻用底模板清理輔助裝置，其特征在于，所述鼓風機（14）出氣口通過管道連接有除塵布袋（15）。

5.根據權利要求1所述的一種雕刻用底模板清理輔助裝置，其特征在于，所述底座（1）頂部外壁安裝有安裝箱（16），且除塵布袋（15）固定連接在安裝箱（16）的頂部?jī)?nèi)壁上。

6.根據權利要求1所述的一種雕刻用底模板清理輔助裝置，其特征在于，所述底座（1）一側設置有電機座（17），且電機座（17）內部到電機輸出軸連接有底模板（18），底模板（18）滑動連接在弧面擋板（9）的內壁上。

7.根據權利要求6所述的一種雕刻用底模板清理輔助裝置，其特征在于，所述底模板（18）頂部外壁中心處設置有放料臺（19）。

技術總結
本技術屬于雕刻模板清潔設備技術領域，尤其是一種雕刻用底模板清理輔助裝置，針對背景技術提出的清理的方式單一，難以保證清理徹底性的問題，現提出以下方案，包括底座，所述底座頂部設置有C型板，且C型板內壁轉動連接有絲桿，所述絲桿外壁螺接有滑板。本技術通過旋轉絲桿能夠帶動滑板移動進而能夠調節吸塵斗與石膏板被雕刻時的距離，在此基礎上，通過氣缸的活塞桿伸縮能夠調節吸塵斗的角度，合適的角度具有更好的吸塵效果，當鼓風機在工作時，吸塵斗能夠吸收石膏板被雕刻時產生的粉塵，吸塵箱能夠吸收掉已經落在底模板上的粉塵，在兩種清理方式的協同配合下，不僅提高了清理的效率，更加保證了清理的徹底性。

技術研發人員：呂嘉鵬,張燕婷,毛梓宇
受保護的技術使用者：大連禔福雕塑藝術工程有限公司
技術研發日：20240515
技術公布日：2025/4/28
