本技術涉及裝修，具體為一種墻布裝貼裝置。

背景技術：

1、墻布作為一種墻面裝飾材料，墻布通常使用環保材料制成，如聚酯纖維、棉、麻、絲等混合紡織，不含有害物質，符合國家室內裝飾規定要求，且墻布的透氣性能良好，有助于防止墻面潮濕和霉菌滋生，從而延長使用壽命，此外，墻布還具有阻燃隔熱、護墻耐磨等特點。

2、現有專利(公告號為cn?219706543u)及一種墻布粘貼輔助裝置，此專利先涂膠再通過擠壓輥將墻布粘貼在墻面上，過程中墻布自動展開，受到限位的作用不會發生偏移的問題，實現粘貼、貼布和擠壓一體化的操作，提高墻布粘貼的效率，并且可以根據不同的墻布尺寸進行調節使用，上述專利說明墻布為成卷狀，上述專利無任何輔助移動結構，成卷的墻布較為沉重?zé)o法順利推動，同時由于墻布的重量影響限位的作用，同時在墻布的粘貼過程中，往往是優先固定頂部墻布后，在進行粘貼鋪平作業。

3、因此，我們提出一種墻布裝貼裝置，有利于將成卷墻布隨著工人推動同步移動，有利于配合工人對墻布頂部進行優先固定，有利于沉重的墻布卷移動不便導致墻布出現偏移的情況。

技術實現思路

1、為了克服現有技術的上述缺陷，本實用新型提供了一種墻布裝貼裝置，以解決上述背景技術中存在的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種墻布裝貼裝置，包括背架和配重箱，所述背架外側壁安裝有配重箱，所述背架內部通過固定軸承連接有墻布卷，所述配重箱底部安裝有移動結構，所述背架外側壁安裝有限位架，所述限位架滑動安裝有限位結構，所述限位結構通過螺桿固定于限位架內；

3、所述限位結構的臂桿和高度桿之間通過轉動柱轉動連接，所述臂桿和高度桿之間通過支撐桿限制形成三角形，所述臂桿端部安裝有限位輥軸。

4、進一步的：所述臂桿外部開設有凹陷狀限位槽，所述支撐桿一端通過軸桿和高度桿相連接，所述支撐桿另一端凸出部件滑動卡合于臂桿的限位槽內。

5、進一步的：所述高度桿一端為t形狀，所述限位架內部開設有滑槽，所述高度桿的t形狀端部對應滑槽內滑動，所述螺桿穿過限位架對應高度桿相擰合，所述螺桿轉動至底部通過夾持方式使得高度桿固定于限位架任意高度。

6、進一步的：所述移動結構為四組移動輪，四組所述移動輪分別設置于配重箱底面四角。

7、進一步的：所述限位輥軸和墻布卷位于同側，所述墻布卷的墻布經過限位輥軸外壁。

8、進一步的：所述支撐桿另一端凸出部件滑動脫離于臂桿的限位槽內，所述臂桿以轉動柱為圓點轉動。

9、與現有技術相比，本實用新型的技術效果和優點：

10、1)本實用新型的墻布裝貼裝置，通過配重箱、背架和移動結構的設置，通過墻布卷通過固定軸承安裝于背架內，通過配重箱的重量對背架和墻布卷形成穩定，通過移動結構帶動配重箱和背架同步移動，在工人對墻布進行裝貼的過程中，通過推動背架即可完成墻布卷的放卷以及墻布卷的移動，有利于配合工人進行墻布的裝貼。

11、2)本實用新型的墻布裝貼裝置，通過限位架、臂桿、高度桿和限位輥軸的設置，由于墻布的寬度往往均大于所需貼合墻面的高度，通過高度桿在限位架的滑槽內上下滑動進行高度調整，再通過轉動螺桿通過夾持的方式對高度桿固定于限位架某一高度，該高度位于墻布粘貼的頂部，再將支撐桿另一端凸出部件滑動卡合于臂桿的限位槽內，使得高度桿和臂桿形成三角狀，墻布經過限位輥軸和墻面壓合，完成墻布對應墻面頂部的固定，有利于配合工人對墻布頂部進行優先固定，有利于沉重的墻布卷移動不便導致墻布出現偏移的情況。

技術特征：

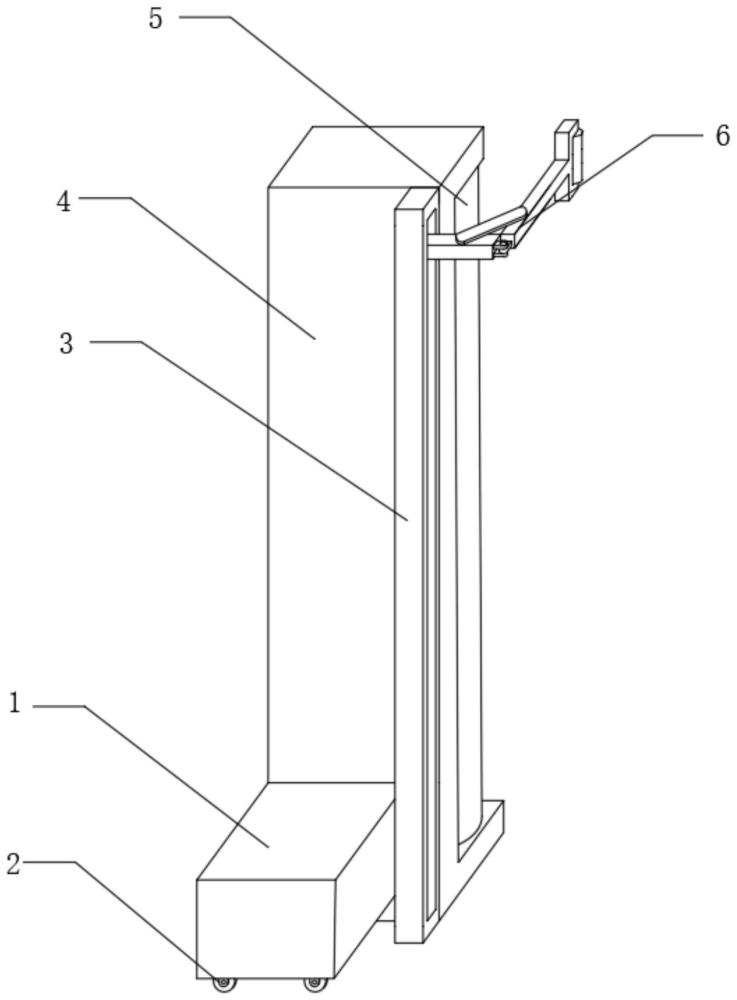

1.一種墻布裝貼裝置，包括背架(4)和配重箱(1)，所述背架(4)外側壁安裝有配重箱(1)，所述背架(4)內部通過固定軸承(41)連接有墻布卷(5)，其特征在于：所述配重箱(1)底部安裝有移動結構(2)，所述背架(4)外側壁安裝有限位架(3)，所述限位架(3)滑動安裝有限位結構(6)，所述限位結構(6)通過螺桿(31)固定于限位架(3)內；

2.根據權利要求1所述的一種墻布裝貼裝置，其特征在于：所述臂桿(63)外部開設有凹陷狀限位槽(64)，所述支撐桿(61)一端通過軸桿和高度桿(66)相連接，所述支撐桿(61)另一端凸出部件滑動卡合于臂桿(63)的限位槽(64)內。

3.根據權利要求1所述的一種墻布裝貼裝置，其特征在于：所述高度桿(66)一端為t形狀，所述限位架(3)內部開設有滑槽(32)，所述高度桿(66)的t形狀端部對應滑槽(32)內滑動，所述螺桿(31)穿過限位架(3)對應高度桿(66)相擰合，所述螺桿(31)轉動至底部通過夾持方式使得高度桿(66)固定于限位架(3)任意高度。

4.根據權利要求1所述的一種墻布裝貼裝置，其特征在于：所述移動結構(2)為四組移動輪，四組所述移動輪分別設置于配重箱(1)底面四角。

5.根據權利要求1所述的一種墻布裝貼裝置，其特征在于：所述限位輥軸(62)和墻布卷(5)位于同側，所述墻布卷(5)的墻布經過限位輥軸(62)外壁。

6.根據權利要求2所述的一種墻布裝貼裝置，其特征在于：所述支撐桿(61)另一端凸出部件滑動脫離于臂桿(63)的限位槽(64)內，所述臂桿(63)以轉動柱(65)為圓點轉動。

技術總結
本技術屬于裝修技術領域，具體為一種墻布裝貼裝置，包括背架和配重箱，所述背架外側壁安裝有配重箱，所述背架內部通過固定軸承連接有墻布卷，所述配重箱底部安裝有移動結構，所述背架外側壁安裝有限位架，所述限位架滑動安裝有限位結構，所述限位結構通過螺桿固定于限位架內；所述限位結構的臂桿和高度桿之間通過轉動柱轉動連接，所述臂桿和高度桿之間通過支撐桿限制形成三角狀。本技術通過墻布卷通過固定軸承安裝于背架內，通過配重箱的重量對背架和墻布卷形成穩定，通過移動結構帶動配重箱和背架同步移動，在工人對墻布進行裝貼的過程中，通過推動背架即可完成墻布卷的放卷以及墻布卷的移動，有利于配合工人進行墻布的裝貼。

技術研發人員：彭本理
受保護的技術使用者：靖安縣永恒裝飾材料有限公司
技術研發日：20240415
技術公布日：2025/4/28
