本發明涉及液晶顯示技術領域，尤其涉及一種電極制作方法及液晶顯示面板。

背景技術：

隨著科技的發展和社會的進步，人們對于信息交流和傳遞等方面的依賴程度日益增加。而顯示器件作為信息交換和傳遞的主要載體和物質基礎，現已成為眾多從事信息光電研究科學家爭相搶占的熱點和高地，液晶顯示器(Liquid Crystal Display，LCD)等平面顯示裝置因具有高畫質、省電、機身薄及應用范圍廣等優點，而被廣泛的應用于手機、電視、個人數字助理、數字相機、筆記本電腦、臺式計算機等各種消費性電子產品，成為顯示裝置中的主流。

現有市場上的液晶顯示裝置大部分為背光型液晶顯示器，其包括液晶顯示面板及背光模組(backlight module)。液晶顯示面板的工作原理是在兩片平行的玻璃基板當中放置液晶分子，兩片玻璃基板中間有許多垂直和水平的電極，通過通電與否來控制液晶分子改變方向，將背光模組的光線折射出來產生畫面。通常液晶顯示面板由彩膜(Color Filter，CF)基板、薄膜晶體管(Thin Film Transistor，TFT)基板、夾于彩膜基板與薄膜晶體管基板之間的液晶(Liquid Crystal，LC)及密封膠框(Sealant)組成。

目前，高對比度的顯示裝置越來越受到消費者的青睞。TFT-LCD顯示裝置的對比度是通過亮態比黑態計算得到。如果需要提高對比度，則需要提高亮態的亮度或者降低黑態的亮度。現有技術中，依靠提高亮態的亮度來提升對比度具有極大的局限性：首先，提高亮態的亮度的方法包括提高開口率、及提高彩膜穿透率等，然而在液晶顯示裝置每英寸的像素?cái)?shù)目(Pixels Per Inch，PPI)越來越高的趨勢下，提高開口率變得異常困難，并且如果提高彩膜穿透率，會損失色域，影響顯示品質；其次，提高亮態的亮度對提高對比度的效果不佳。因此需要盡可能降低黑態的亮度以達到更有效的提升對比度的目的。

液晶顯示裝置黑態的亮度主要受各種漏光的影響，包括偏光部件偏光度的精度導致的漏光、各層材料對光線性質的改變導致的漏光、以及液晶的異常排列導致漏光。如圖1所示，為現有的聚合物穩定配向(Polymer Stabilized Alignment，PSA)模式的液晶顯示面板中液晶在黑態時的理想排列狀態的示意圖，液晶3均在圖案化的電極2上方垂直于基板1排列，無液晶3漏光，然而如圖2所示，實際情況下，由于電極2具有上下起伏的地形，會導致液晶3在電極2地形變化的區域產生排列異常，因此導致漏光，無法有效地降低液晶顯示面板黑態的亮度，不利于提高液晶顯示面板的對比度。

技術實現要素：

本發明的目的在于提供一種電極制作方法，制得的電極表面平坦，應用于液晶顯示面板中時，可有效減少因電極地形起伏導致液晶異常排列而引起的漏光，能夠降低液晶顯示面板黑態的亮度，提升對比度。

本發明的另一目的在于提供一種液晶顯示面板，黑態亮度低，對比度高。

為實現上述目的，本發明首先提供一種電極制作方法，包括如下步驟：

步驟1、提供一襯底基板；

步驟2、在所述襯底基板上涂布石墨烯材料，形成石墨烯層；

步驟3、將所述石墨烯層劃分為電極區、及位于所述電極區以外剩余的非電極區；

步驟4、對非電極區的石墨烯層進行絕緣處理，制得一電極，所述電極包括對應電極區的電極圖案、及對應非電極區的絕緣圖案。

所述步驟4中，對非電極區的石墨烯層進行的絕緣處理為還原反應。

所述步驟4中，對非電極區的石墨烯層進行的絕緣處理為加氫還原。

所述步驟4中，對非電極區的石墨烯層進行的絕緣處理為氧化反應。

所述步驟4中，對非電極區的石墨烯層進行的絕緣處理為采用臭氧進行氧化。

本發明還提供一種液晶顯示面板，包括相對設置的上基板與下基板、及設于所述上基板與下基板之間的液晶層；

所述下基板包括襯底基板、及設于所述襯底基板靠近液晶層一側的表面平坦的第一電極；

所述第一電極包括電極圖案、及位于電極圖案以外剩余區域的絕緣圖案；

所述電極圖案的材料為石墨烯，所述絕緣圖案通過對石墨烯進行絕緣處理形成。

所述絕緣圖案的材料為石墨烷，所述絕緣處理為加氫還原。

所述絕緣圖案的材料為氧化石墨烯，所述絕緣處理為采用臭氧進行氧化。

所述電極圖案包括垂直相交的兩主干電極、及多個條狀的分支電極，所述兩主干電極相交形成四個顯示區域，多個分支電極平行且間隔設置于所述四個顯示區域內，所述多個分支電極形成一矩形結構，且所述兩主干電極分別沿著矩形的長和寬設置。

還包括于所述襯底基板及第一電極之間從下至上依次設置的第二電極、及保護層；

所述電極圖案包括平行且間隔設置的多個條形電極、及設于所述多個條形電極兩端的連接部。

本發明的有益效果：本發明提供的一種電極制作方法，在襯底基板上涂布整面的石墨烯材料形成石墨烯層，將石墨烯層劃分為電極區與非電極區，并對非電極區的石墨烯層進行絕緣處理，制得包括對應電極區的電極圖案、及對應非電極區的絕緣圖案的表面平坦的電極，該電極應用于液晶顯示面板中時，液晶能夠在該電極表面正常有序的排列，消除了因電極表面地形起伏導致液晶排列異常而引起的漏光，從而降低液晶顯示面板的黑態亮度，進而提升對比度。本發明提供的一種液晶顯示面板，靠近液晶層的電極表面平坦，液晶排列正常有序，黑態亮度低，對比度高。

附圖說明

為了能更進一步了解本發明的特征以及技術內容，請參閱以下有關本發明的詳細說明與附圖，然而附圖僅提供參考與說明用，并非用來對本發明加以限制。

附圖中，

圖1為現有的PSA模式的液晶顯示面板中液晶在黑態時的理想排列狀態的示意圖；

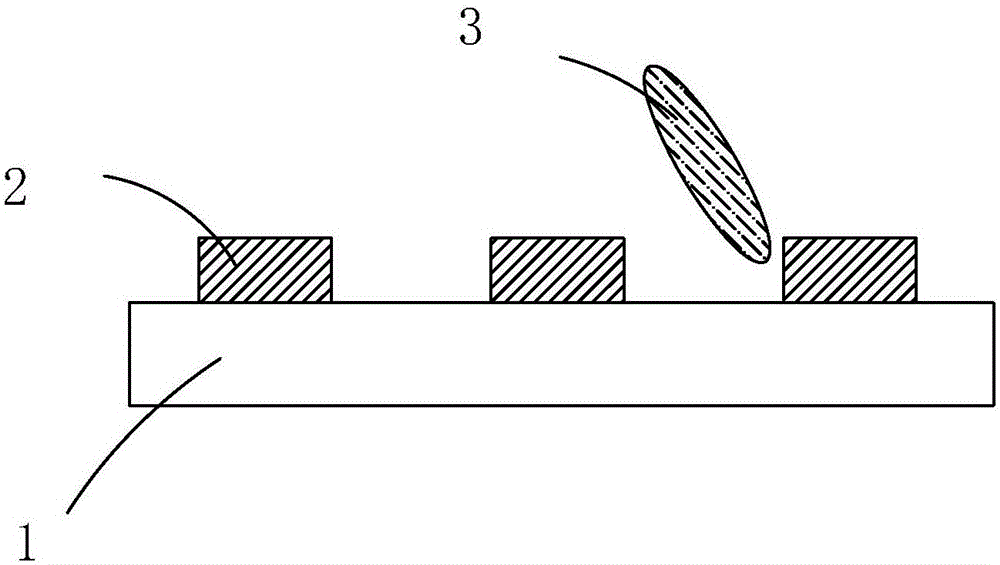

圖2為現有的PSA模式的液晶顯示面板中液晶在黑態時的實際排列狀態的示意圖；

圖3為本發明的電極制作方法的流程圖；

圖4為本發明的電極制作方法的步驟2的示意圖；

圖5為本發明的電極制作方法的步驟4的示意圖；

圖6為本發明的液晶顯示面板的第一實施例的結構示意圖；

圖7為本發明的液晶顯示面板的第一實施例的第一電極的俯視示意圖圖；

圖8為本發明的液晶顯示面板的第二實施例的結構示意圖；

圖9為本發明的液晶顯示面板的第二實施例的第一電極的俯視示意圖。

具體實施方式

為更進一步闡述本發明所采取的技術手段及其效果，以下結合本發明的優選實施例及其附圖進行詳細描述。

請參閱圖3，本發明首先提供一種電極制作方法，包括如下步驟：

步驟1、提供一襯底基板21。

具體地，所述襯底基板21可為T(mén)FT基板。

步驟2、請參閱圖4，在所述襯底基板21上涂布石墨烯材料，形成石墨烯層22’。

步驟3、將所述石墨烯層22’劃分為電極區221’、及位于所述電極區221’以外剩余的非電極區222’。

步驟4、請參閱圖5，對非電極區222’的石墨烯層22’進行絕緣處理，制得一電極，所述電極包括對應電極區221’的電極圖案221、及對應非電極區222’的絕緣圖案222。

可選地，所述步驟4中，對非電極區222’的石墨烯層22’進行的絕緣處理為還原反應，經還原反應后的非電極區222’的石墨烯層22’中的石墨烯被還原為石墨烷，具有絕緣性，而未經還原反應的電極區221’的石墨烯層22’仍為石墨烯，具有導電性，因此電極區221’的石墨烯層22’形成電極圖案221，非電極區222’的被還原的石墨烯層22’形成絕緣圖案222，從而制得電極。優選地，所述步驟4中，對非電極區222’的石墨烯層22’進行的絕緣處理為加氫還原。

可選地，所述步驟4中，對非電極區222’的石墨烯層22’進行的絕緣處理為氧化反應，經氧化反應后的非電極區222’的石墨烯層22’中的石墨烯被氧化為氧化石墨烯，具有絕緣性，而未經氧化反應的電極區221’的石墨烯層22’仍為石墨烯，具有導電性，因此電極區221’的石墨烯層22’形成電極圖案221，非電極區222’的被氧化的石墨烯層22’形成絕緣圖案222，從而制得電極。優選地，所述步驟4中，對非電極區222’的石墨烯層22’進行的絕緣處理為采用臭氧進行氧化。

本發明的電極制作方法，由于在襯底基板21上涂布整面的石墨烯材料形成石墨烯層22’，將石墨烯層22’劃分為電極區221’與非電極區222’，并對非電極區222’的石墨烯層22’進行絕緣處理，制得包括對應電極區221’的電極圖案221、及對應非電極區222’的絕緣圖案222的電極，消除了傳統電極結構中的溝槽結構，使制得的電極表面平坦，制得的電極應用于液晶顯示面板中時，液晶能夠在該電極表面正常有序的排列，消除了因電極表面地形起伏導致液晶排列異常而引起的漏光，從而降低液晶顯示面板的黑態亮度，進而提升對比度。

基于上述電極制作方法，本發明還提供一種液晶顯示面板，請參閱圖6，為本發明的液晶顯示面板第一實施例，該液晶顯示面板為PSA模式的液晶顯示面板，包括相對設置的上基板10與下基板20、及設于所述上基板10與下基板20之間的液晶層30；所述下基板20包括襯底基板21、及設于所述襯底基板21靠近液晶層30一側的表面平坦的第一電極22；所述第一電極22包括電極圖案221、及位于電極圖案221以外剩余區域的絕緣圖案222；所述電極圖案221的材料為石墨烯，所述絕緣圖案222通過對石墨烯進行絕緣處理形成。具體地，所述襯底基板21可為T(mén)FT基板。

可選地，所述絕緣圖案222的材料為石墨烷，所述絕緣處理為還原反應，優選為加氫還原。

可選地，所述絕緣圖案222的材料為氧化石墨烯，所述絕緣處理為氧化反應，優選為采用臭氧進行氧化。

本發明的液晶顯示面板，其下基板20靠近液晶層30一側的第一電極22的電極圖案221采用石墨烯制作，絕緣圖案222通過對石墨烯進行絕緣處理制得，因此該第一電極22可通過對整面的石墨烯材料的部分進行絕緣處理以形成絕緣圖案222，同時于未進行絕緣處理的部分即絕緣圖案222以外剩余的區域形成電極圖案221，使該第一電極22的表面平坦，液晶層30中的液晶31能夠在第一電極22的表面正常有序的排列，消除了因電極表面地形起伏導致液晶31排列異常而引起的漏光，從而降低液晶顯示面板的黑態亮度，進而提升對比度。

具體地，請參閱圖7，在本發明的第一實施例中，所述電極圖案221包括垂直相交的兩主干電極2211、及多個條狀的分支電極2212，所述兩主干電極2211相交形成四個顯示區域，多個分支電極2212平行且間隔設置于所述四個顯示區域內，所述多個分支電極2212形成一矩形結構，且所述兩主干電極2211分別沿著矩形的長和寬設置。

請參閱圖8，為本發明的液晶顯示面板第二實施例，本發明的液晶顯示面板還可以為邊緣場開關(Fringe Filed Switching，F(xiàn)FS)模式的液晶顯示面板，其與第一實施例的區別在于，所述液晶顯示面板還包括于所述襯底基板21及第一電極22之間從下至上依次設置的第二電極23、及保護層24；所述電極圖案221包括平行且間隔設置的多個條形電極2211’、及設于所述多個條形電極2211’兩端的連接部2212’。進一步地，所述第二電極23也可采用上述電極制作方法制作，提升第二電極23的表面平坦度。

綜上所述，本發明的電極制作方法，在襯底基板上涂布整面的石墨烯材料形成石墨烯層，將石墨烯層劃分為電極區與非電極區，并對非電極區的石墨烯層進行絕緣處理，制得包括對應電極區的電極圖案、及對應非電極區的絕緣圖案的表面平坦的電極，該電極應用于液晶顯示面板中時，液晶能夠在該電極表面正常有序的排列，消除了因電極表面地形起伏導致液晶排列異常而引起的漏光，從而降低液晶顯示面板的黑態亮度，進而提升對比度。本發明的液晶顯示面板，靠近液晶層的電極表面平坦，液晶排列正常有序，黑態亮度低，對比度高。

以上所述，對于本領域的普通技術人員來說，可以根據本發明的技術方案和技術構思作出其他各種相應的改變和變形，而所有這些改變和變形都應屬于本發明后附的權利要求的保護范圍。
