本實用新型涉及三維顯示技術領域，特別涉及一種曲面裸眼三維顯示器。

背景技術：

多年來，人們已經開發了各種各樣對立體圖像進行可視化的顯示技術。在這些顯示技術中，諸如微透鏡陣列式立體顯示、視差擋板式立體顯示、全息顯示等，均無需佩戴眼鏡或其他輔助視具就可以為觀看者呈現立體圖像，這些系統都是自由立體顯示系統。這些自由立體顯示系統在時間或空間內可以顯示多個不同的視點圖像。

圖1為現有技術中平面裸眼三維顯示器顯示三維圖像時的光路示意圖，如圖1所示，現有技術中的平面裸眼三維顯示器包括平面顯示面板(圖未示出)，設置于平面顯示面板(圖未示出)上的多個透鏡102。平面顯示面板(圖未示出)具有用于顯示三維圖像的多個像素103，多個像素103沿著第一方向與及與第一方向垂直的第二方向呈行列排布，多個透鏡102沿著第一方向并排排布并以第二方向為長度延伸方向，每個透鏡102沿第一方向上可以對應平面顯示面板的相鄰的n列像素，相鄰的n列像素分別用于顯示具有水平視覺差的n幅圖像，并且每個透鏡102在第一方向上的寬度率小于每個像素在第一方向上的寬度的n倍，其中n為2或者大于2的整數。具體的如圖1所示，該平面裸眼三維顯示器的每個透鏡102沿第一方向上對應平面顯示面板的相鄰的2列像素，即該平面裸眼三維顯示器可以用于顯示具有兩個視點的三維圖像。

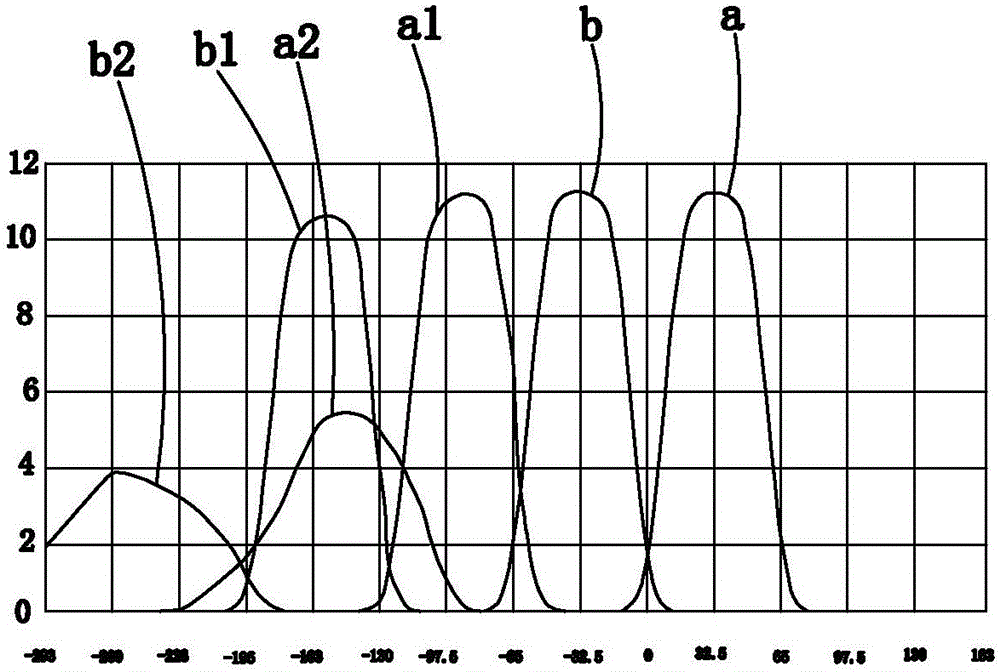

按照平面裸眼三維顯示器設計標準將平面顯示面板改成曲面顯示面板來設計曲面裸眼三維顯示器時，此時經仿真發現，具體如圖2所示，以曲線a1代表曲面顯示面板中心左眼像素對應的光線亮度，以曲線a2代表曲面顯示面板邊緣 左眼像素對應的光線亮度，以曲線b1代表曲面顯示面板中心右眼像素對應的光線亮度，以曲線b2代表曲面顯示面板邊緣右眼像素對應的光線亮度，而按照設計要求，曲面裸眼3D顯示器左右眼像素在主觀察區域(-32.5mm、32.5mm)的人左右眼光線亮度如曲線a和曲線b所示，經對比可以發現，曲面顯示面板造成的接收面左右眼信號的主峰位置越偏離主觀察區域(-32.5mm、32.5mm)，對3D效果影響比較大，水平方向距離屏幕越遠，3D效果越差曲面裸眼三維顯示器的3D竄擾增大，水平方向越靠近邊緣竄擾越大，甚至無法到達觀察區。

技術實現要素：

本實用新型的目的在于，提供一種曲面裸眼三維顯示器，以解決上述技術問題。

本實用新型實施例提供一種曲面裸眼三維顯示器，包括曲面顯示面板及設置于所述曲面顯示面板上的多個透鏡，所述曲面顯示面板具有用于顯示三維圖像的多個像素，所述多個像素沿著第一方向與第二方向呈行列排布，其中所述第一方向為所述曲面顯示面板的弧向，所述第二方向為曲面顯示面板的軸向；所述多個透鏡沿著所述第一方向并排排布并以所述第二方向為長度延伸方向，每個透鏡沿所述第一方向上可以對應所述曲面顯示面板的相鄰的n列像素，并且每個透鏡在所述第一方向上的寬度等于每個像素在第一方向上的寬度的n倍，其中n為2或者大于2的整數，相鄰的n列像素分別用于顯示具有水平視覺差的n幅圖像。

進一步地，所述曲面顯示面板的彎曲角度范圍在8°到20°之間。

進一步地，所述曲面顯示面板的彎曲角度范圍在10°到15°之間。

進一步地，所述透鏡為固態柱狀透鏡。

進一步地，所述透鏡為液晶透鏡。

進一步地，所述曲面顯示面板包括彩色濾光片基板、與所述彩色濾光片基板相對設置的陣列基板及設置在所述彩色濾光片基板與所述陣列基板之間的液 晶層，所述陣列基板的上側和所述彩色濾光片基板的下側還分別設有上偏光片與下偏光片。

進一步地，所述曲面顯示面板還包括位于陣列基板遠離彩色濾光片基板一側的背光模組。本實用新型的有益效果是：

本實用新型的曲面裸眼三維顯示器串擾小，3D顯示效果好。

附圖說明

圖1是現有技術中的平面裸眼三維顯示器顯示三維圖像時的光路示意圖。

圖2是利用現有技術中的平面裸眼三維顯示器顯示三維圖像的原理設計的曲面裸眼三維顯示器在顯示三維圖像時的光線亮度仿真圖。

圖3是本實用新型的曲面裸眼三維顯示器顯示三維圖像時的光路示意圖。

圖4是圖3中的曲面裸眼三維顯示器在顯示三維圖像時的光線亮度仿真圖。

具體實施方式

為使本實用新型的目的、技術方案和優點更加清楚，下面將結合附圖對本實用新型實施方式作進一步地描述。

請結合參考圖3，本實用新型實施例提供一種曲面裸眼三維顯示器，包括曲面顯示面板(圖未示出)及設置于曲面顯示面板上的多個透鏡1。曲面顯示面板具有用于顯示三維圖像的多個像素2，多個像素2沿著第一方向與第二方向呈行列排布，其中第一方向為曲面顯示面板的弧向，第二方向為曲面顯示面板的軸向。多個透鏡1沿著第一方向并排排布并以第二方向為長度延伸方向，每個透鏡1沿第一方向上可以對應平面顯示面板的相鄰的n列像素，并且每個透鏡1在第一方向上的寬度等于每個像素在第一方向上的寬度的n倍，其中n為2或者大于2的整數，相鄰的n列像素分別用于顯示具有水平視覺差的n幅圖像。

在本實施例中，曲面顯示面板包括陣列基板、與陣列基板相對設置的彩色濾光片基板及設置在陣列基板與彩色濾光片基板之間的液晶層，其中，陣列基板的上側和彩色濾光片基板的下側還分別設有上偏光片與下偏光片。在陣列基板遠離彩色濾光片基板的一側還包括背光模組。

在本實施例中，本實用新型的曲面裸眼三維顯示器的每個透鏡1沿第一方向上對應曲面顯示面板的相鄰的兩列像素，即該曲面裸眼三維顯示器可以用于顯示具有兩個視點的三維圖像。可以理解的是，在本實施例中，相鄰兩列像素分別用于顯示左沿圖像和右眼圖像。

在本實施例中，曲面顯示面板的彎曲角度范圍在8°到20°之間，可以有效降低曲面裸眼三維顯示器的3D串擾。優選地，曲面顯示面板的彎曲角度范圍在10°到15°之間，可保證曲面裸眼三維顯示器的3D串擾最弱，從而使得本實用新型的曲面裸眼三維顯示器具備較佳的觀看效果。

在本實施例中，透鏡1為固態柱狀透鏡，在其他實施例中，透鏡1可以為液晶透鏡。

本實用新型的曲面裸眼三維顯示器在顯示三維圖像時的光線亮度如圖4所示，以曲線c1代表曲面顯示面板中心左眼像素對應人眼左眼的光線亮度，以曲線c2代表曲面顯示面板邊緣左眼像素對應人左眼的光線亮度，以曲線d1代表曲面顯示面板中心右眼眼像素對應人眼右眼的光線亮度，以曲線d2代表曲面顯示面板邊緣右眼像素對應人右眼的光線亮度，可以發現，本實用新型的曲面裸眼三維顯示器的接收面左右眼信號的主峰位置位于主觀察位置(-32.5mm、32.5mm)內，3d串擾效果小。

以上所述僅為本實用新型的較佳實施例，并不用以限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。
