本發明涉及顯示領域，尤其是涉及一種顯示裝置。

背景技術：

1、隨著科學技術的發展，觸控顯示模組因其薄化、反射率低、顯示效果清晰等優點，已成為個人移動通信設備和綜合信息終端的標準配件，如平板電腦、智能手機、汽車中控、影音設備等。但是，隨著消費者審美觀的提高，市場對智能終端顯示設備的要求也越來越高，目前，現有技術中的觸控顯示模組仍然難以滿足消費者日益提高的要求。

2、觸控顯示模組包括有可視區和邊框區，傳統的邊框區印刷有黑色油墨層。可視區的底色為顯示模組的顏色，而邊框區的底色為黑色油墨層的顏色，當觸控顯示模組處于鎖屏狀態時，兩者顏色的差異造成可視區與邊框區顯示效果的不同。

3、顯示屏幕要實現一體黑的效果顯示，業界常用的是全貼合的方式，即把蓋板和顯示模組通過oca膠等直接貼合，消除中間空氣層，達到一體黑的顯示。而對于傳統的框貼方式(蓋板和顯示分離)，為了實現一體黑的方案，都是調整鏡片的透過率，調到10-15％，極大的犧牲了屏幕的亮度，光效損失極大，導致戶外使用完全看不清。如果提高背光模塊電流，增加屏幕亮度，既加大的功耗，也沒辦法解決。

技術實現思路

1、本發明所解決的技術問題在于，提供一種改進的顯示裝置。

2、本發明采用如下技術方案：

3、構造一種顯示裝置，包括：

4、背光模塊；

5、顯示模組，所述顯示模組設置于所述背光模塊的出光側，所述顯示模組包括：

6、液晶面板；

7、第一偏光片，所述第一偏光片設置于所述液晶面板靠近所述背光模塊的一側；以及

8、第一1/4玻片，所述第一1/4玻片設置于所述液晶面板遠離所述背光模塊的一側；以及

9、偏光層，所述偏光層設置于所述顯示模組遠離所述背光模塊的一側，所述偏光層包括：

10、第二1/4玻片；以及

11、第二偏光片，所述第二偏光片設置于所述第二1/4玻片遠離所述顯示模組的一側。

12、在一些實施例中，所述第一1/4玻片與所述第二1/4玻片形成有間隙。

13、在一些實施例中，所述顯示裝置還包括增透減反膜，所述增透減反膜設置于所述第二偏光片遠離所述第二1/4玻片的一側，或所述增透減反膜設置于所述第一1/4玻片遠離所述液晶面板的一側。

14、在一些實施例中，所述增透減反膜包括蛾眼膜。

15、在一些實施例中，所述顯示裝置還包括增透減反膜，所述增透減反膜設置于所述第一1/4玻片遠離所述液晶面板的一側，所述增透減反膜包括ar鍍層。

16、在一些實施例中，所述第二偏光片的偏振軸與所述第二1/4玻片的快軸夾角為45°。

17、在一些實施例中，所述第一偏光片的偏振軸與所述第一1/4玻片的快軸夾角為45°。

18、在一些實施例中，所述第二1/4玻片與所述第一1/4玻片的快軸平行。

19、在一些實施例中，所述偏光層還包括蓋板，所述蓋板設置于所述第二偏光片遠離所述第二1/4玻片的一側。

20、在一些實施例中，所述液晶面板包括彩膜、液晶層以及tft基板，所述彩膜設置于所述液晶層靠近所述第一1/4玻片的一側，所述tft基板設置于所述液晶層遠離所述第一1/4玻片的一側。

21、本發明具有如下優點：

22、本發明通過將兩層偏光片中的其中一層調整至偏光層，并分別在偏光層與顯示模組增加1/4玻片，使得在不增加功耗的前提下提升顯示模組的光效，并實現框貼一體黑的效果。

技術特征：

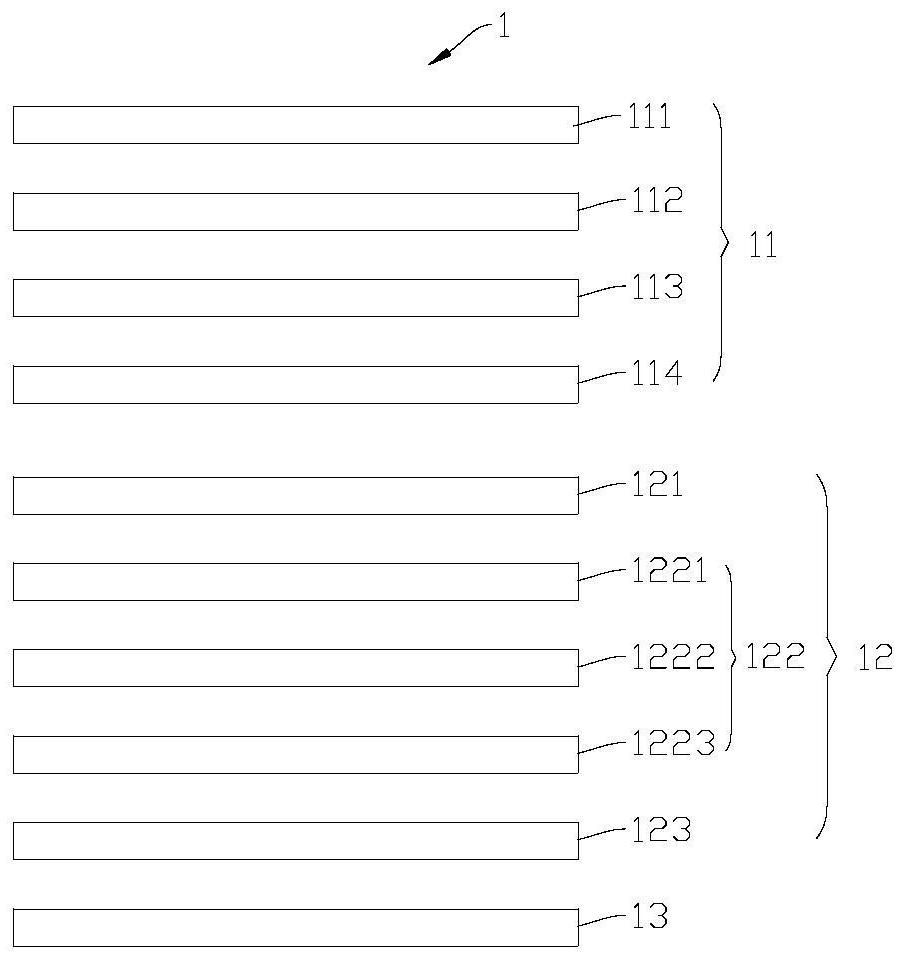

1.一種顯示裝置，其特征在于，包括：

2.根據權利要求1所述的顯示裝置，其特征在于，所述第一1/4玻片(121)與所述第二1/4玻片(114)形成有間隙。

3.根據權利要求1所述的顯示裝置，其特征在于，所述顯示裝置(1)還包括增透減反膜(112)，所述增透減反膜(112)設置于所述第二偏光片(113)遠離所述第二1/4玻片(114)的一側，或所述增透減反膜(112)設置于所述第一1/4玻片(121)遠離所述液晶面板(122)的一側。

4.根據權利要求3所述的顯示裝置，其特征在于，所述增透減反膜(112)包括蛾眼膜。

5.根據權利要求1所述的顯示裝置，其特征在于，所述顯示裝置(1)還包括增透減反膜(112)，所述增透減反膜(112)設置于所述第一1/4玻片(121)遠離所述液晶面板(122)的一側，所述增透減反膜(112)包括ar鍍層。

6.根據權利要求1所述的顯示裝置，其特征在于，所述第二偏光片(113)的偏振軸與所述第二1/4玻片(114)的快軸夾角為45°。

7.根據權利要求6所述的顯示裝置，其特征在于，所述第一偏光片(123)的偏振軸與所述第一1/4玻片(121)的快軸夾角為45°。

8.根據權利要求7所述的顯示裝置，其特征在于，所述第二1/4玻片(114)與所述第一1/4玻片(121)的快軸平行。

9.根據權利要求1所述的顯示裝置，其特征在于，所述偏光層(11)還包括蓋板(111)，所述蓋板(111)設置于所述第二偏光片(113)遠離所述第二1/4玻片(114)的一側。

10.根據權利要求1所述的顯示裝置，其特征在于，所述液晶面板(122)包括彩膜(1221)、液晶層(1222)以及tft基板(1223)，所述彩膜(1221)設置于所述液晶層(1222)靠近所述第一1/4玻片(121)的一側，所述tft基板(1223)設置于所述液晶層(1222)遠離所述第一1/4玻片(121)的一側。

技術總結
本發明涉及一種顯示裝置，包括偏光層、顯示模組以及背光模塊；所述顯示模組設置于所述背光模塊的出光側，包括液晶面板、第一偏光片以及第一1/4玻片；所述第一偏光片設置于所述液晶面板靠近所述背光模塊的一側；所述第一1/4玻片設置于所述液晶面板遠離所述背光模塊的一側；所述偏光層設置于所述顯示模組遠離所述背光模塊的一側，包括第二偏光片以及第二1/4玻片；所述第二偏光片設置于所述第二1/4玻片遠離所述顯示模組的一側。本發明可以在不增加功耗的前提下提升顯示模組的光效，并實現框貼一體黑的效果。

技術研發人員：梁春頌,樊胡兵,支強,王冠
受保護的技術使用者：海能達通信股份有限公司
技術研發日：
技術公布日：2025/4/28
