本技術涉及天文望遠鏡領域，特別涉及一種小型天文望遠鏡專用微型螺旋式對焦器。

背景技術：

1、目前現有的微型對焦器常采用雙螺旋式對焦結構和簡易單螺紋對焦結構。雙螺旋式結構利用特細牙螺紋和多頭螺紋存在行程差的特點進行對焦，存在零件加工難度較大、對零件加工精度要求較高和裝配難度大等缺點；簡易單螺紋對焦結構由于結構簡單，存在對焦精度差以及無法限制目鏡及相機的軸向轉動自由度，容易導致目標丟失和繞線等缺點。

技術實現思路

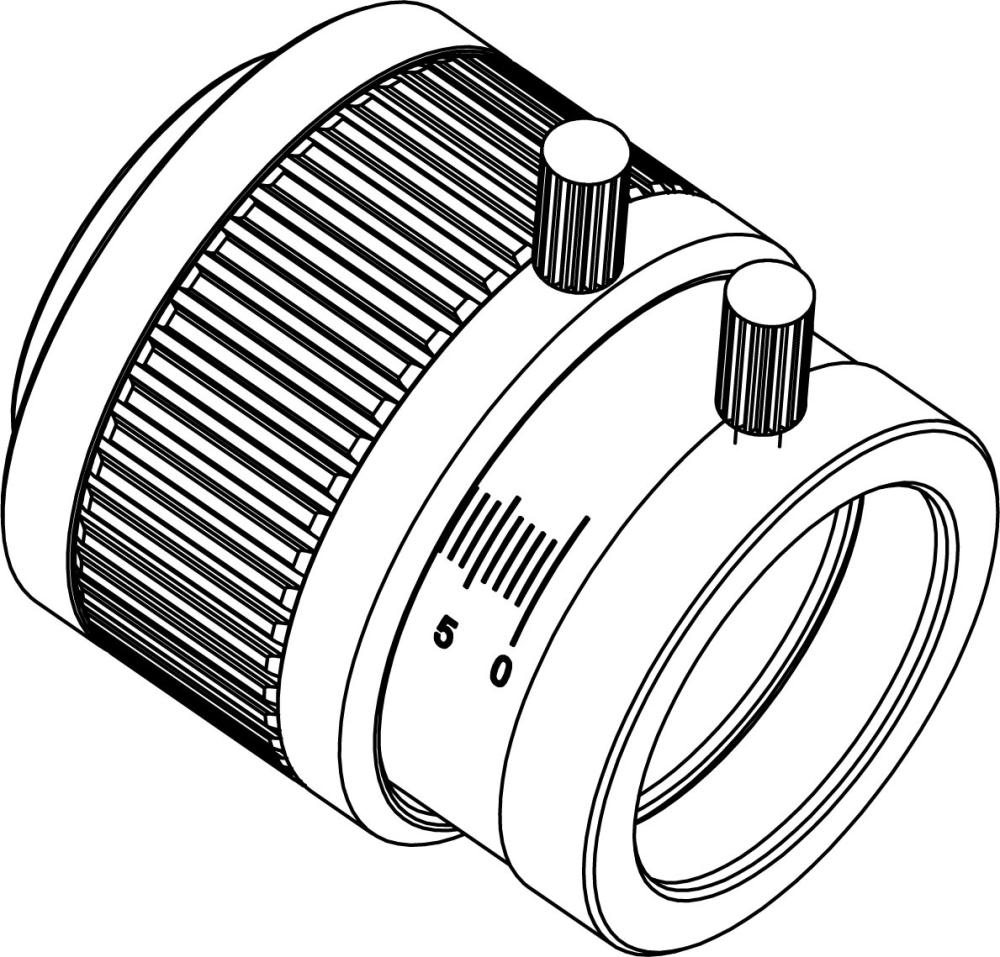

1、為解決上述問題，本實用新型提供了一種小型天文望遠鏡專用微型螺旋式對焦器，包括：調焦筒、鎖止螺絲、調焦手輪、壓圈、圓柱銷、鎖焦螺絲和調焦座；所述調焦筒前部至少設置有一條鍵槽，后部外側設置有凸起；所述調焦座后部設置有至少一個銷孔，調焦座設置于調焦筒外部通過柱面配合連接；所述圓柱銷穿過銷孔設置于鍵槽內；調焦座后部外側設置有螺紋，所述調焦手輪一端設置于調焦座外側，與調焦座螺紋連接，另一端設置有向內測的凸起，向內測的凸起被調焦筒外側凸起與壓圈卡住，所述壓圈設置于調焦筒外側，壓圈與調焦筒通過螺紋連接，所述鎖止螺絲穿過壓圈與調焦筒外側凸起連接。調焦手輪與調焦座通過螺紋連接互配，限制調焦座的徑向位移，調焦座與調焦筒通過圓柱銷連接，以限制調焦座與調焦筒之間的軸向轉動，由此，調焦筒與調焦座間僅保留軸向前后位移運動；調焦手輪與調焦筒通過柱面配合連接，限制調焦手輪的徑向運動，壓圈與調焦筒通過螺紋連接且設置螺絲防松，以限制調焦手輪的軸向位移運動，由此，僅保留調焦手輪的軸向轉動運動；對焦時，轉動調焦手輪，調焦手輪與調焦座間的螺紋副運動提供的抬升力驅動調焦座前后移動，從而實現光學對焦目的。

2、進一步的，調焦座前部設置有目鏡鎖緊螺絲，目鏡鎖緊螺絲穿過調焦座。目鏡鎖緊螺絲用于目鏡防松，調焦座末端設置目鏡插口和相機接口，用于目標觀測。

3、進一步的，所述調焦座外側設置有刻度標尺。用于對焦指示。

4、進一步的，所述調焦手輪外側設置有防滑膠皮。用于調焦時防滑。

5、本實用新型的上述技術方案具有如下有益的技術效果：本實用新型采用單螺旋對焦結構，并增加了關重件軸向旋轉自由度限制，相較雙螺旋式對焦結構具有成本更低、零件加工難度和產品裝配難度大幅下降等優點；相較簡易單螺紋對焦結構也具有對焦精度更高、使用體驗更好等優點，但相比成本略有上升，重量和體積也比單螺紋對焦結構有所增加。主要用于實現小型望遠鏡光學對焦。相較于大型望遠鏡調焦系統，具有體積小巧、輕便，成本低廉，對焦快速穩定等特點，比較適合搭配入門級天文望遠鏡使用。

技術特征：

1.一種小型天文望遠鏡專用微型螺旋式對焦器，其特征在于，包括：調焦筒、鎖止螺絲、調焦手輪、壓圈、圓柱銷、鎖焦螺絲和調焦座；所述調焦筒前部至少設置有一條鍵槽，后部外側設置有凸起；所述調焦座后部設置有至少一個銷孔，調焦座設置于調焦筒外部通過柱面配合連接；所述圓柱銷穿過銷孔設置于鍵槽內；調焦座后部外側設置有螺紋，所述調焦手輪一端設置于調焦座外側，與調焦座螺紋連接，另一端設置有向內測的凸起，向內測的凸起被調焦筒外側凸起與壓圈卡住，所述壓圈設置于調焦筒外側，壓圈與調焦筒通過螺紋連接，所述鎖止螺絲穿過壓圈與調焦筒外側凸起連接。

2.根據權利要求1所述的一種小型天文望遠鏡專用微型螺旋式對焦器，其特征在于，所述調焦座前部設置有目鏡鎖緊螺絲，目鏡鎖緊螺絲穿過調焦座。

3.根據權利要求1所述的一種小型天文望遠鏡專用微型螺旋式對焦器，其特征在于，所述調焦座外側設置有刻度標尺。

4.根據權利要求1所述的一種小型天文望遠鏡專用微型螺旋式對焦器，其特征在于，所述調焦手輪外側設置有防滑膠皮。

技術總結
本技術公開了一種小型天文望遠鏡專用微型螺旋式對焦器，包括：調焦筒、鎖止螺絲、調焦手輪、壓圈、圓柱銷、鎖焦螺絲和調焦座；調焦筒前部至少設置有一條鍵槽，后部外側設置有凸起；調焦座后部設置有至少一個銷孔，調焦座設置于調焦筒外部通過柱面配合連接；圓柱銷穿過銷孔設置于鍵槽內；調焦座后部外側設置有螺紋，調焦手輪一端設置于調焦座外側，與調焦座螺紋連接，另一端設置有向內測的凸起，向內測的凸起被調焦筒外側凸起與壓圈卡住，壓圈設置于調焦筒外側，壓圈與調焦筒通過螺紋連接，鎖止螺絲穿過壓圈與調焦筒外側凸起連接。主要用于實現小型望遠鏡光學對焦，具有體積小巧、輕便，成本低廉，對焦快速穩定等特點。

技術研發人員：高華,吳鵬,楊金振
受保護的技術使用者：昆明裕眾光學有限公司
技術研發日：20240725
技術公布日：2025/4/28
