本發明涉及一種濾波器，尤其涉及一種光學濾波器。

背景技術：

1、現有的光學濾波器常采用依次堆疊的多個折射層，其所具有的兩種折射率之間具有較大的差值。然而，現有光學濾波器的配置構造已逐漸無法符合現今的不同需求。于是，本發明人認為上述缺陷可改善，乃特潛心研究并配合科學原理的運用，終于提出一種設計合理且有效改善上述缺陷的本發明。

技術實現思路

1、本發明實施例在于提供一種光學濾波器，其能有效地改善現有光學濾波器所可能產生的缺陷。

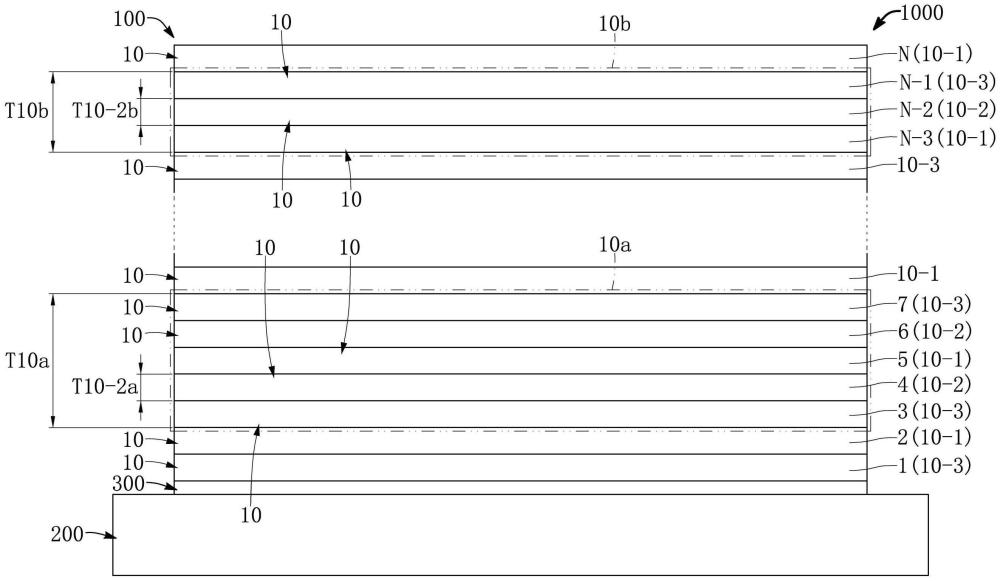

2、本發明實施例公開一種光學濾波器，其包括：一基板；一結合層，形成于基板上，并且結合層的折射率小于1.42；以及一匹配復合層，形成于結合層上，并且匹配復合層具有依次堆疊的n個膜層，n為正整數；其中，n個膜層包含：多個第一折射層，各具有一第一折射率，其大于結合層的折射率；多個第二折射層，各具有大于第一折射率的一第二折射率；其中，多個第二折射層的數量小于多個第一折射層的數量；及多個第三折射層，各具有大于第二折射率的一第三折射率；其中，多個第二折射層的數量小于多個第三折射層的數量；其中，匹配復合層以一個第三折射層相接于結合層、并定義為一第一膜層；匹配復合層以一個第一折射層配置遠離結合層的末端、并定義為一第n膜層；其中，相鄰兩個第二折射層的內側相夾有一個第一折射層、并于外側被兩個第三折射層相夾于其之間，進而共同定義為一雙向遞增模塊。

3、優選地，遠離雙向遞增模塊的一個第二折射層是相夾于一個第一折射層與一個第三折射層之間，進而共同定義為一單向遞增模塊。

4、優選地，雙向遞增模塊與第一膜層之間配置有一個第一折射層，單向遞增模塊與第n膜層相連。

5、優選地，雙向遞增模塊的位置與第一膜層臨近，而單向遞增模塊與第n膜層臨近。

6、優選地，雙向遞增模塊與第一膜層之間所配置的膜層的數量與厚度，其皆不同于單向遞增模塊與第n膜層之間所配置的膜層的數量與厚度。

7、優選地，雙向遞增模塊的厚度為單向遞增模塊的厚度的165％至180％，并且雙向遞增模塊的任一個第二折射層的厚度大于單向遞增模塊的第二折射層的厚度。

8、優選地，結合層的折射率是介于1.35至1.42，第一折射率是介于1.45至1.52，第二折射率是介于1.62至1.71，第三折射率是介于2.2至2.8。

9、優選地，n進一步限定為介于30至50之間，并且多個第二折射層的數量限定為僅三個。

10、本發明實施例也公開一種光學濾波器，其包括：一基板；一結合層，形成于基板上，并且結合層的折射率小于1.42；以及一匹配復合層，形成于結合層上，并且匹配復合層具有依次堆疊的n個膜層，n為正整數；其中，n個膜層包含：多個第一折射層，各具有一第一折射率，其大于結合層的折射率；一第二折射層，具有大于第一折射率的一第二折射率；及多個第三折射層，各具有大于第二折射率的一第三折射率；其中，匹配復合層以一個第三折射層相接于結合層、并定義為一第一膜層；匹配復合層以一個第一折射層配置遠離結合層的末端、并定義為一第n膜層；其中，第二折射層相夾于一個第一折射層與一個第三折射層之間，進而共同定義為一單向遞增模塊。

11、優選地，n進一步限定為介于30至50之間，并且第二折射層的數量限定為僅單個。

12、本發明實施例另公開一種光學濾波器，其包括：一基板，具有分別位于其相反兩側的一第一板面與一第二板面；一結合層，形成于基板的第一板面上，并且結合層的折射率小于1.42；以及一匹配復合層，形成于結合層及基板的第二板面上，并且匹配復合層具有多個膜層，其包含：多個第一折射層，各具有一第一折射率，其大于結合層的折射率；多個第二折射層，各具有大于第一折射率的一第二折射率；其中，多個第二折射層的數量小于多個第一折射層的數量；及多個第三折射層，各具有大于第二折射率的一第三折射率；其中，多個第二折射層的數量小于多個第三折射層的數量；其中，多個膜層包含有依次堆疊于結合層的n個正向膜層及依次堆疊于第二板面的m個背向膜層，n與m皆為正整數；n個正向膜層以一個第三折射層相接于結合層、并定義為一第一正向膜層；n個正向膜層以一個第一折射層配置遠離結合層的末端、并定義為一第n正向膜層；其中，于n個正向膜層之中，相鄰兩個第二折射層的內側相夾有一個第一折射層、并于外側被兩個第三折射層相夾于其之間，進而共同定義為一雙向遞增模塊。

13、優選地，于n個正向膜層之中，遠離雙向遞增模塊的一個第二折射層是相夾于兩個第三折射層之間，進而共同定義為一雙向遞增次模塊。

14、優選地，于n個正向膜層之中，雙向遞增模塊與第一正向膜層之間配置有一個第一折射層，并且雙向遞增次模塊與第n正向膜層相連。

15、優選地，于m個背向膜層之中，相鄰兩個第二折射層的內側相夾有一個第一折射層、并于外側被兩個第三折射層相夾于其之間，進而共同定義為一雙向遞增模塊。

16、優選地，m個背向膜層的雙向遞增模塊的厚度是n個正向膜層的雙向遞增模塊的厚度的90％至110％。

17、優選地，m個背向膜層的雙向遞增模塊與第二板面之間的距離是n個正向膜層的雙向遞增模塊與第一板面之間的距離的90％至110％。

18、優選地，于m個背向膜層之中，遠離基板的一個第二折射層是相夾于一個第一折射層與一個第三折射層之間，進而共同定義為一單向遞增模塊。

19、優選地，m個背向膜層以一個第一折射層相接于第二板面、并定義為一第一背向膜層，m個背向膜層另以一個第一折射層配置遠離第二板面的末端、并定義為一第m背向膜層；于m個背向膜層之中，雙向遞增模塊與第一背向膜層之間配置有一個第一折射層與一個第三折射層，并且單向遞增模塊與第m背向膜層相連。

20、優選地，m個背向膜層于雙向遞增模塊與單向遞增模塊之間還配置有另一個雙向遞增模塊，其由相鄰兩個第二折射層的內側相夾有一個第一折射層、并于外側被兩個第三折射層相夾于其之間所共同定義。

21、優選地，結合層的折射率是介于1.35至1.42，第一折射率是介于1.45至1.52，第二折射率是介于1.62至1.71，第三折射率是介于2.2至2.8。

22、優選地，n與m的差值不大于5，并且n與m各進一步限定為介于10至30之間，并且多個第二折射層的數量限定為僅八個。

23、綜上所述，本發明實施例所公開的光學濾波器，其形成有別于習知的所述雙向遞增模塊，并且所述雙向遞增模塊的折射率可以自其所述第一折射層朝向相反的兩個方向呈緩步遞增狀，據以調整所述匹配復合層的整體折射率分布，進而有助于所述光學濾波器能夠被設計來符合更多元的不同需求。

24、再者，本發明實施例所公開的光學濾波器，其也可通過形成有所述單向遞增模塊，以利于調整所述匹配復合層的整體折射率分布，進而有助于所述光學濾波器能夠被設計來符合更多元的不同需求。

25、為能更進一步了解本發明的特征及技術內容，請參閱以下有關本發明的詳細說明與附圖，但是此等說明與附圖僅用來說明本發明，而非對本發明的保護范圍作任何的限制。
