本技術涉及動物油脂提取，具體地說，涉及一種含有不沾涂層的動物油脂提取設備熔煉鍋。

背景技術：

1、目前市面上較為主流且環保的動物油提煉方法便是干法熬煉工藝，所謂干法熬煉是指將動物脂肪放在容器中，通過對容器加熱，容器再對動物脂肪加熱的方式使動物脂肪融化成液態，持續加熱中使液態油脂中的水分蒸發，最終剩下液態油脂和蛋白殘渣，實現油脂提煉。

2、如cn114015498b中涉及一種動物油脂熔煉設備，熔煉爐外部設有一組支撐架，伸縮桿下部與斜齒輪固定連接，升降桿上部設有升降板，升降裝置固定在安裝座上部，升降桿上左右兩側設有轉動軸承ⅰ和轉動軸承ⅱ，轉動軸承ⅰ左側設有螺紋桿ⅰ，螺紋桿ⅰ上設有螺紋軸套ⅰ，螺紋軸套ⅰ內設有與螺紋桿ⅰ配合的螺紋孔ⅰ，螺紋桿ⅰ左側連接齒輪ⅰ，螺紋軸套下部固定連接有半圓板ⅰ，半圓板ⅰ上設有漏油孔ⅰ，半圓板ⅰ內部中間設有固定板，固定板上下兩側設有一組彈簧，彈簧另一側設有滑動塊，滑動塊另一側與弧形板連接，過濾板下部設有過濾網，解決了油渣處理問題，但是動物脂肪組織含有膠質在和高溫下的熔煉鍋的接觸會結焦、糊鍋，會導致的熱量不能傳輸，熔煉鍋里的脂肪組織，造成熔煉時間長，效率低，成品的品質差等弊端。

3、為了縮短熔煉時間，提高設備效率，提出一種含有不沾涂層的動物油脂提取設備熔煉鍋。

技術實現思路

1、本實用新型的目的在于提供一種含有不沾涂層的動物油脂提取設備熔煉鍋，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供一種含有不沾涂層的動物油脂提取設備熔煉鍋，包括熔煉裝置以及攪拌裝置，所述攪拌裝置包括攪拌器以及與攪拌器傳動連接的刮板，所述攪拌器固定在所述熔煉裝置一側，所述刮板位于所述熔煉裝置內部，所述熔煉裝置內壁上設置有導熱油加熱循環管，所述導熱油加熱循環管由多節折彎板組成，所述折彎板為“7”字型，所述折彎板靠近所述熔煉裝置中心一側表面即內壁上涂敷有防黏涂層，

3、作為本技術方案的進一步改進，所述防黏涂層為ptfe或納米材料。

4、作為本技術方案的進一步改進，所述熔煉裝置包括支撐座以及固定設置于支撐座上的鍋體，所述鍋體用于熔煉動物脂肪組織，所述鍋體內壁設置有用于防止結焦、糊鍋的不沾涂層，且所述鍋體內設有攪拌件和刮除件；

5、所述攪拌件與所述鍋體內壁轉動連接，所述攪拌件用于對所述鍋體內的動物脂肪組織進行攪拌，所述刮除件與所述鍋體內壁接觸，所述刮除件與所述攪拌件滑動連接，由所述攪拌件轉動對動物脂肪組織進行攪拌，所述刮除件借助所述攪拌件的轉動，沿著所述鍋體內壁移動刮除內壁上黏著的動物脂肪組織以避免結焦、糊鍋。

6、作為本技術方案的進一步改進，所述鍋體頂部連接有用于動物脂肪組織投入的進料管，且所述鍋體一端連接有用于排出的出料管，所述鍋體表面設有成對的通管，所述鍋體內壁中開設有導熱油道，所述導熱油道兩端分別與所述通管連通。

7、作為本技術方案的進一步改進，所述攪拌件包括位于鍋體外部的電機以及位于所述鍋體內的驅動軸，所述驅動軸一端穿過所述鍋體與所述電機傳動連接，所述驅動軸另一端與所述鍋體內壁轉動連接，所述驅動軸表面設有用于推擠動物脂肪組織的攪拌體。

8、作為本技術方案的進一步改進，所述刮除件包括位于所述鍋體內的壁面環，所述壁面環外壁與所述鍋體內壁接觸，所述壁面環內壁上設有卡軸，所述攪拌體側壁上對應開設有卡槽，所述卡軸位于所述卡槽內，所述壁面環與所述攪拌體通過所述卡軸、所述卡槽實現滑動連接。

9、作為本技術方案的進一步改進，所述壁面環外壁對稱設有第二滑塊，所述第二滑塊與所述鍋體內壁表面滑動連接。

10、作為本技術方案的進一步改進，所述進料管內設置有栓塞件，所述栓塞件包括倒圓錐狀的下塞體以及對稱設置于下塞體兩端的第一滑塊，所述下塞體通過所述第一滑塊與所述進料管內壁上下滑動連接。

11、作為本技術方案的進一步改進，所述下塞體頂部設有圓錐狀的上塞體。

12、作為本技術方案的進一步改進，所述不沾涂層為聚四氟乙烯不粘涂層以及涂敷在聚四氟乙烯不粘涂層上的納米防粘涂層。

13、與現有技術相比，本實用新型的有益效果：

14、1、該含有不沾涂層的動物油脂提取設備熔煉鍋中，通過采用“7”字型的導熱油道結構布局，能夠增大熔煉鍋的加熱面積，并且導熱油道設置在熔煉鍋內壁，這樣使得熱量和物料直接接觸，能夠縮短熬煉時間，增加效率，提高產出的產品質量，除此之外，在熔煉鍋內壁導熱油槽面進行ptfe或納米不粘鍋工藝噴涂加工后，能夠在熔煉鍋內壁形成不粘鍋涂層，從而解決了粘鍋、糊鍋，以及不導熱的難題。

15、2、該含有不沾涂層的動物油脂提取設備熔煉鍋中，將動物脂肪組織投入鍋體內后，由鍋體對動物脂肪組織進行加熱熔煉，并由攪拌件轉動對動物脂肪組織進行攪拌，刮除件借助攪拌件的轉動，沿著鍋體內壁移動刮除內壁上黏著的動物脂肪組織以避免結焦、糊鍋，從而能夠確保熱量的傳輸效果，有效縮短熔煉時間，提高設備處理效率。

16、3、該含有不沾涂層的動物油脂提取設備熔煉鍋中，在電機帶動攪拌體推擠動物脂肪組織時，攪拌體通過滑動連接的方式，帶動壁面環沿著鍋體內壁刮除附著的動物脂肪組織，達到刮除黏著物的效果，并且通過對內部蒸汽加熱管的噴涂工藝，達到對物料不沾的用途。

技術特征：

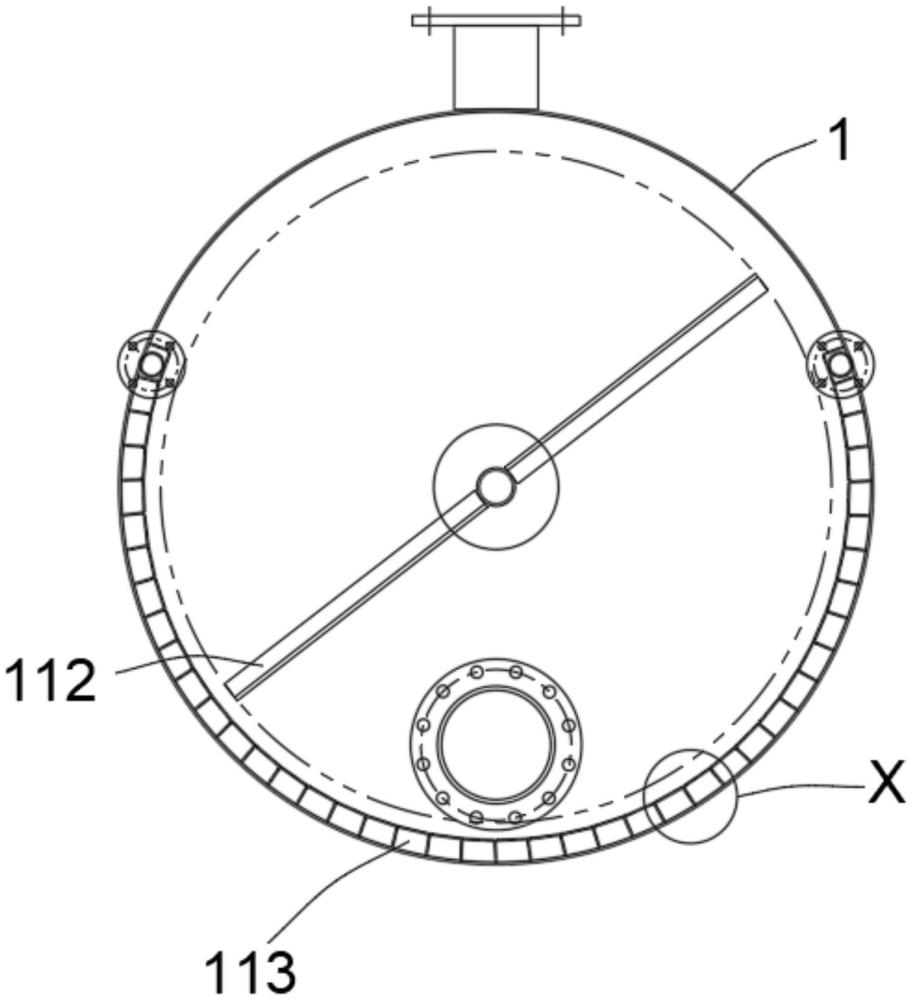

1.一種含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：包括熔煉裝置(1)以及攪拌裝置，所述攪拌裝置包括攪拌器(111)以及與攪拌器(111)傳動連接的刮板(112)，所述攪拌器(111)固定在所述熔煉裝置(1)一側，所述刮板(112)位于所述熔煉裝置(1)內部，所述熔煉裝置(1)內壁上設置有導熱油加熱循環管(113)，所述導熱油加熱循環管(113)由多節折彎板(114)組成，所述折彎板(114)為“7”字型，所述折彎板(114)靠近所述熔煉裝置(1)中心一側表面即內壁上涂敷有防黏涂層(115)。

2.根據權利要求1所述的含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：所述防黏涂層(115)為ptfe或納米材料。

3.根據權利要求1所述的含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：所述熔煉裝置(1)還包括支撐座(11)以及固定設置于支撐座(11)上的鍋體(12)，所述鍋體(12)用于熔煉動物脂肪組織，所述鍋體(12)內壁設置有用于防止結焦、糊鍋的不沾涂層，且所述鍋體(12)內設有攪拌件(2)和刮除件(3)；

4.根據權利要求3所述的含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：所述鍋體(12)頂部連接有用于動物脂肪組織投入的進料管(121)，且所述鍋體(12)一端連接有用于排出的出料管(122)，所述鍋體(12)表面設有成對的通管(123)，所述鍋體(12)內壁中開設有導熱油道(124)，所述導熱油道(124)兩端分別與所述通管(123)連通。

5.根據權利要求3所述的含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：所述攪拌件(2)包括位于鍋體(12)外部的電機(21)以及位于所述鍋體(12)內的驅動軸(22)，所述驅動軸(22)一端穿過所述鍋體(12)與所述電機(21)傳動連接，所述驅動軸(22)另一端與所述鍋體(12)內壁轉動連接，所述驅動軸(22)表面設有用于推擠動物脂肪組織的攪拌體(23)。

6.根據權利要求5所述的含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：所述刮除件(3)包括位于所述鍋體(12)內的壁面環(31)，所述壁面環(31)外壁與所述鍋體(12)內壁接觸，所述壁面環(31)內壁上設有卡軸(32)，所述攪拌體(23)側壁上對應開設有卡槽(24)，所述卡軸(32)位于所述卡槽(24)內，所述壁面環(31)與所述攪拌體(23)通過所述卡軸(32)、所述卡槽(24)實現滑動連接。

7.根據權利要求6所述的含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：所述壁面環(31)外壁對稱設有第二滑塊(33)，所述第二滑塊(33)與所述鍋體(12)內壁表面滑動連接。

8.根據權利要求4所述的含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：所述進料管(121)內設置有栓塞件(13)，所述栓塞件(13)包括倒圓錐狀的下塞體(131)以及對稱設置于下塞體(131)兩端的第一滑塊(132)，所述下塞體(131)通過所述第一滑塊(132)與所述進料管(121)內壁上下滑動連接。

9.根據權利要求8所述的含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：所述下塞體(131)頂部設有圓錐狀的上塞體(133)。

10.根據權利要求3所述的含有不沾涂層的動物油脂提取設備熔煉鍋，其特征在于：所述不沾涂層為聚四氟乙烯不粘涂層以及涂敷在聚四氟乙烯不粘涂層上的納米防粘涂層。

技術總結
本技術涉及動物油脂提取技術領域，具體地說，涉及一種含有不沾涂層的動物油脂提取設備熔煉鍋，包括熔煉裝置以及攪拌裝置，攪拌裝置包括攪拌器以及刮板，熔煉裝置內壁上設置有導熱油加熱循環管，導熱油加熱循環管由多節折彎板組成，折彎板為“7”字型，折彎板內壁上涂敷有防黏涂層。本技術中通過采用“7”字型的導熱油道結構布局，能夠增大熔煉鍋的加熱面積，并且導熱油道設置在熔煉鍋內壁，這樣使得熱量和物料直接接觸，能夠縮短熬煉時間，增加效率，提高產出的產品質量，除此之外，在熔煉鍋內壁導熱油槽面進行PTFE或納米不粘鍋工藝噴涂加工后，能夠在熔煉鍋內壁形成不粘鍋涂層，從而解決了粘鍋、糊鍋，以及不導熱的難題。

技術研發人員：張貴和,王超
受保護的技術使用者：安徽天澤飼料有限責任公司
技術研發日：20240705
技術公布日：2025/4/28
