本發明涉及半導體激光器光束整形，尤其涉及一種基于階梯棱鏡的波長復用高效光纖耦合系統。

背景技術：

1、半導體激光器因為空間小、壽命長、電與光之間的轉換率高的優點在工業加工、激光泵浦、生物醫療等領域得到廣泛的使用。市面上大多數發光巴條的封裝形式是在垂直方向上堆疊，這大大提高了半導體激光器的功率，但是由于有散熱的需求，所以熱沉存在一定厚度，導致快軸方向上光束存在暗區，快慢軸上的光束質量不均勻，光束很難耦合進入目標光纖，因此光纖耦合模塊的光束整形和合束顯得至關重要。

2、目前針對半導體激光器獲得大功率光纖耦合輸出主要是通過波長合束和偏振合束，它們都能在不惡化光束質量的情況下提高輸出功率。針對半導體激光堆棧進行光纖耦合，用光束整形消除巴條間暗區是必須操作。然而，現有光束整形技術需要的整形棱鏡較多，導致系統比較復雜、難調。

技術實現思路

1、發明目的：針對以上缺點，本發明提供一種基于階梯棱鏡的波長復用高效光纖耦合系統。

2、技術方案：為解決上述問題，本發明采用一種基于階梯棱鏡的波長復用高效光纖耦合系統，包括多組激光光源、若干階梯棱鏡、準直透鏡、偏振合束棱鏡、擴束鏡，聚焦鏡；所述多組激光光源至少包括兩組入射方向垂直且偏振態相反的激光光源，每組激光光源均包括波長分別為λ1、λ2的兩種激光，所述準直透鏡設置于激光光源的出射端；每組激光光源相互平行地設置于一個階梯棱鏡兩側，所述階梯棱鏡包括水平面、坡面和反射面，所述水平面與坡面呈135°夾角，所述坡面的兩端各銜接一個水平面，所述坡面上鍍有透射波長λ1、反射波長λ2激光的薄膜或透射波長λ2、反射波長λ1的薄膜；所述水平面與坡面交替排布形成階梯面，所述反射面位于階梯面一側；

3、每組激光光源中波長λ1的激光經過鍍有透射波長λ2、反射波長λ1的薄膜，激光光源中波長λ2的激光經過鍍有透射波長λ1、反射波長λ2激光的薄膜，一部分激光被直接反射，另一部分激光進入階梯棱鏡內部，進入階梯棱鏡內部的激光經坡面和反射面后射出階梯棱鏡，多組激光光源再經過偏振合束棱鏡以實現偏振合束，最后依次經過擴束鏡，聚焦鏡。

4、進一步的，所述階梯棱鏡的底面與水平面平行，所述反射面包括相互垂直的第一反射面和第二反射面，所述第一反射面與水平面呈135°夾角，所述第二反射面與底面呈135°夾角。

5、進一步的，所述多組激光光源包括偏振態為p態的第一激光光源組、偏振態為s態的第二激光光源組，所述第一激光光源組與第二激光光源組入射方向相互垂直，所述偏振合束棱鏡鍍有透射p光，反射s光的薄膜。

6、進一步的，還包括與第二激光光源組平行設置第三激光光源組，且第三激光光源組偏振態為s態，第三激光光源組經過另一偏振合束棱鏡與第一激光光源組、第二激光光源組實現偏振合束。

7、進一步的，每組激光光源包括一組波長為λ1的半導體激光堆棧和一組波長為λ2半導體激光堆棧的激光堆棧，每組激光堆棧包括若干巴條。

8、進一步的，所述階梯棱鏡的厚度h1為9-12mm，所述水平面的長度l1為1.2-1.5mm，所述坡面在水平面所在平面上的投影長度l2為0.42-0.84mm，所述第一反射面和第二反射面的長度l3相等，l3為5.4-5.7mm。

9、進一步的，所述準直透鏡包括快軸準直透鏡、慢軸準直鏡，快軸準直透鏡為d型非球面柱透鏡，所述慢軸準直透鏡為微柱透鏡陣列。

10、進一步的，所述階梯棱鏡、準直透鏡、偏振合束棱鏡、擴束鏡，聚焦鏡的光束入射面都鍍有增透膜，光束反射面都鍍有增反膜。

11、進一步的，所述擴束鏡為伽利略擴束鏡，包括一個平凹和一個平凸柱透鏡，擴束鏡用于勻化快慢軸方向上的光斑尺寸。

12、進一步的，所述聚焦鏡為非球面透鏡，用于將光束耦合進入目標光纖。

13、有益效果：本發明相對于現有技術，其顯著優點是通過階梯棱鏡的波長合束面的多次反復使用來有效改變光束路徑，從而實現了高效的光束暗區壓縮和波長合束，進而提升快軸方向的光束質量，再結合偏振合束來提高輸出功率；最后采用擴束柱面鏡以勻化快軸與慢軸方向上的光斑尺寸。整個系統采用單個棱鏡來壓縮光寬和實現波長合束，減少了棱鏡的使用數量，從而有效地降低了損耗，實現了緊湊且高效的光纖耦合。

技術特征：

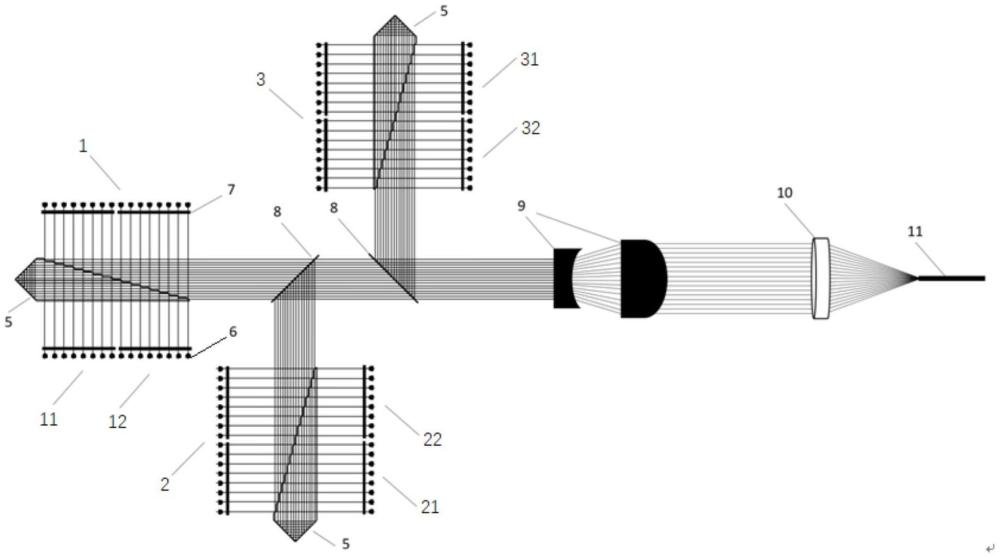

1.一種基于階梯棱鏡的波長復用高效光纖耦合系統，其特征在于，包括多組激光光源、若干階梯棱鏡(5)、準直透鏡、偏振合束棱鏡(8)、擴束鏡(9)，聚焦鏡(10)；所述多組激光光源至少包括兩組入射方向垂直且偏振態相反的激光光源，每組激光光源均包括波長分別為λ1、λ2的兩種激光，所述準直透鏡設置于激光光源的出射端；每組激光光源相互平行地設置于一個階梯棱鏡(5)兩側，所述階梯棱鏡(5)包括水平面(51)、坡面(52)和反射面(53)，所述水平面(51)與坡面(52)呈135°夾角，所述坡面(52)的兩端各銜接一個水平面(51)，所述坡面(52)上鍍有透射波長λ1、反射波長λ2激光的薄膜或透射波長λ2、反射波長λ1的薄膜；所述水平面(51)與坡面(52)交替排布形成階梯面，所述反射面(53)位于階梯面一側；

2.如權利要求1所述的光纖耦合系統，其特征在于，所述階梯棱鏡(5)的底面(54)與水平面(51)平行，所述反射面(53)包括相互垂直的第一反射面和第二反射面，所述第一反射面與水平面(51)呈135°夾角，所述第二反射面與底面(54)呈135°夾角。

3.如權利要求1所述的光纖耦合系統，其特征在于，所述多組激光光源包括偏振態為p態的第一激光光源組(1)、偏振態為s態的第二激光光源組(2)，所述第一激光光源組(1)與第二激光光源組(2)入射方向相互垂直，所述偏振合束棱鏡(8)鍍有透射p光，反射s光的薄膜。

4.如權利要求3所述的光纖耦合系統，其特征在于，還包括與第二激光光源組(2)平行設置第三激光光源組(3)，且第三激光光源組(3)偏振態為s態，第三激光光源組(3)經過另一偏振合束棱鏡(8)與第一激光光源組(1)、第二激光光源組(2)實現偏振合束。

5.如權利要求1所述的光纖耦合系統，其特征在于，每組激光光源包括一組波長為λ1的半導體激光堆棧和一組波長為λ2半導體激光堆棧的激光堆棧，每組激光堆棧包括若干巴條。

6.如權利要求2所述的光纖耦合系統，其特征在于，所述階梯棱鏡(5)的厚度h1為9-12mm，所述水平面(51)的長度l1為1.2-1.5mm，所述坡面(52)在水平面(51)所在平面上的投影長度l2為0.42-0.84mm，所述第一反射面和第二反射面的長度l3相等，l3為5.4-5.7mm。

7.如權利要求1所述的光纖耦合系統，其特征在于，所述準直透鏡包括快軸準直透鏡(6)、慢軸準直鏡(7)，快軸準直透鏡(6)為d型非球面柱透鏡，所述慢軸準直透鏡(7)為微柱透鏡陣列。

8.如權利要求1所述的光纖耦合系統，其特征在于，所述階梯棱鏡(5)、準直透鏡、偏振合束棱鏡(8)、擴束鏡(9)，聚焦鏡(10)的光束入射面都鍍有增透膜，光束反射面都鍍有增反膜。

9.如權利要求1所述的光纖耦合系統，其特征在于，所述擴束鏡(9)為伽利略擴束鏡，包括一個平凹和一個平凸柱透鏡，擴束鏡(9)用于勻化快慢軸方向上的光斑尺寸。

10.如權利要求1所述的光纖耦合系統，其特征在于，所述聚焦鏡(10)為非球面透鏡，用于將光束耦合進入目標光纖。

技術總結
本發明公開了一種基于階梯棱鏡的波長復用高效光纖耦合系統，包括多組激光光源、若干階梯棱鏡、準直透鏡、偏振合束棱鏡、擴束鏡，聚焦鏡，激光光源進入階梯棱鏡實現波長合束后，再經過偏振合束棱鏡實現偏振合束，最后依次經過擴束鏡，聚焦鏡。本發明通過階梯棱鏡的波長合束面的多次反復使用來有效改變光束路徑，從而實現了高效的光束暗區壓縮和波長合束，進而提升快軸方向的光束質量，再結合偏振合束來提高輸出功率；最后采用擴束柱面鏡以勻化快軸與慢軸方向上的光斑尺寸。整個系統采用單個棱鏡來壓縮光寬和實現波長合束，減少了棱鏡的使用數量，從而有效地降低了損耗，實現了緊湊且高效的光纖耦合。

技術研發人員：程立文,顏子怡,劉昶,薛禮瑞,謝露,史一鳴,孟思雨,伏可璞,文俊啟
受保護的技術使用者：揚州大學
技術研發日：
技術公布日：2025/3/10
