本發明涉及光學，特別涉及一種調焦結構。

背景技術：

1、傳統的調焦結構通常依賴于滑動摩擦來實現鏡頭位置的調整，這種方式容易導致磨損，影響調焦系統的壽命和精度。此外，傳統結構在運動部件之間可能存在間隙，這些間隙會導致調焦過程中的誤差，降低成像質量。因此，開發一種能夠提供更高穩定性和精度的調焦結構具有重要的實際意義。

技術實現思路

1、本發明的主要目的是提出一種調焦結構，旨在提供一種能實現高精度及高穩定性調焦的調焦結構。

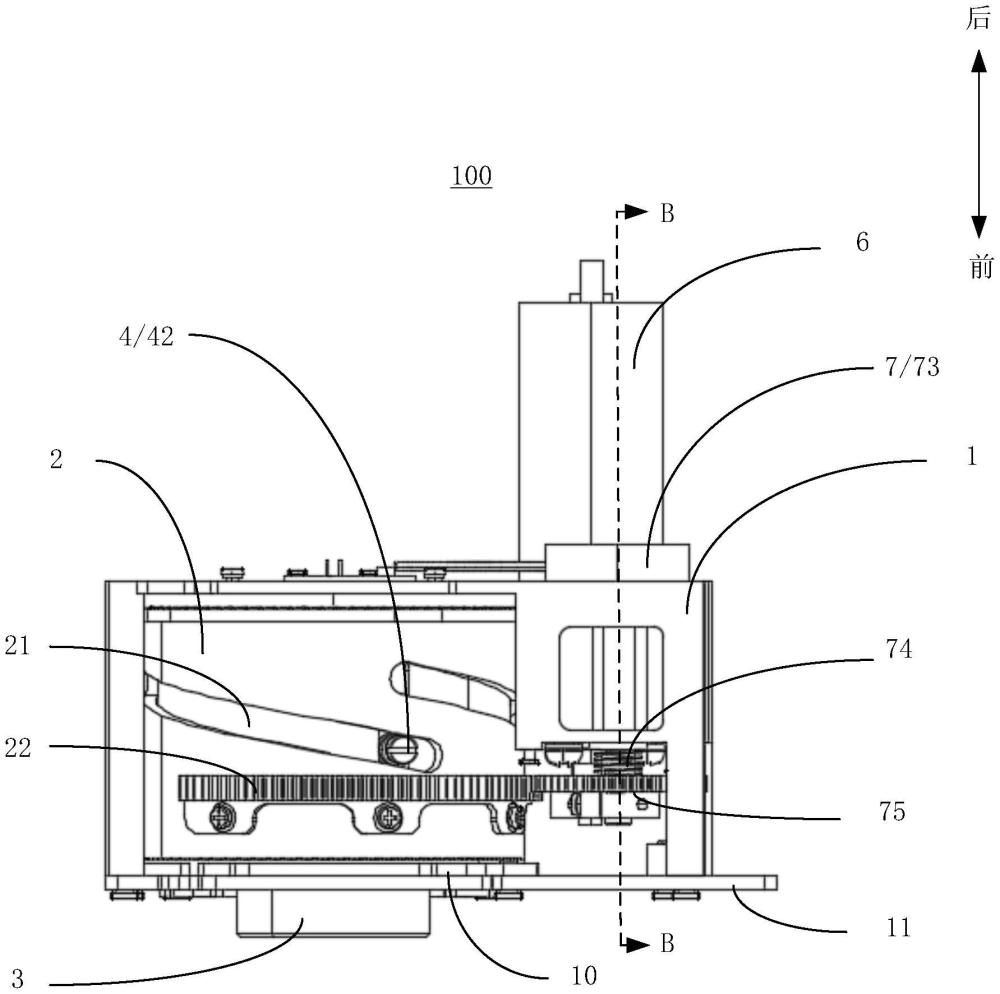

2、為實現上述目的，本發明提出的調焦結構，包括：

3、安裝支架；

4、驅動筒，沿前后向設置于所述安裝支架，且可沿前后向的軸線轉動，所述驅動筒的周壁形成有至少一驅動斜槽，所述驅動斜槽沿前后向延伸，且所述驅動斜槽的前端與所述驅動斜槽的后端沿所述鏡筒的周向錯開設置；

5、鏡筒，沿前后向可活動地安裝于所述固定筒內，所述鏡筒的外周壁固定有至少一連接件，所述連接件滑動安裝于所述驅動斜槽內，當所述驅動筒相對所述鏡筒轉動時，所述驅動斜槽驅動所述連接件帶動所述鏡筒前后活動；以及，

6、彈性結構，設置于所述鏡筒的后端與所述安裝支架之間，用以在所述鏡筒前后活動時提供向前的彈性力。

7、在一實施方式中，所述鏡筒的周壁設置有與所述驅動斜槽對應的凹槽；

8、所述連接件包括：

9、第一軸承，設于所述驅動斜槽內；

10、銷釘，所述銷釘穿過所述第一軸承的內孔以固定至所述鏡筒的凹槽內。

11、在一實施方式中，所述調焦結構還包括連接板以及蓋板，所述連接板固定連接于所述安裝支架，且對應所述驅動筒后端面設置；所述蓋板蓋合所述安裝支架設置，所述蓋板包括多個通孔，用以供所述驅動筒容設讓位；

12、所述彈性結構包括：

13、至少一個導軸，沿前后向設置于所述蓋板與所述連接板之間，且所述導軸貫穿所述鏡筒后端面設置；

14、至少一個彈簧，套設于所述導軸上，且所述彈簧的兩端分別與所述連接板前端面以及所述鏡筒后端面抵接，用以在所述鏡筒前后活動時提供彈性力。

15、在一實施方式中，所述調焦結構還包括設置于所述安裝支架的驅動電機，所述驅動電機包括沿前后向延伸的輸出軸，所述輸出軸上設置有第一齒輪；

16、所述驅動筒外周壁設置有與所述第一齒輪嚙合的環形齒條。

17、在一實施方式中，所述調焦結構包括設置于所述安裝支架的編碼器，用以檢測所述驅動筒的轉動角度，所述編碼器包括：

18、編碼器本體，所述編碼器本體固定連接于所述安裝支架上；

19、編碼器軸，沿前后向延伸，所述編碼器軸上設置有與所述環形齒條嚙合的第二齒輪；

20、磁柵，所述磁柵設置于所述編碼器軸上遠離所述第二齒輪的一端，且所述編碼器本體蓋合所述磁柵設置；

21、扭壓簧，套設于所述編碼器軸的外部，所述扭壓簧在前后方向的一端與所述安裝支架抵接，另一端至少一部分設置于所述第二齒輪的內孔，用以在所述環形齒條帶動所述第二齒輪轉動時，對所述第二齒輪施加沿所述編碼器軸周向的預緊力、以及對所述編碼器軸施加沿遠離所述編碼器本體方向的預緊力。

22、在一實施方式中，所述調焦結構還包括固定筒，沿前后向設于所述驅動筒和所述鏡筒之間，所述固定筒的周壁形成有與所述驅動斜槽對應的至少一驅動直槽，所述驅動直槽沿前后向延伸；

23、所述連接件穿過所述驅動直槽以與所述驅動斜槽滑動配合，在所述驅動筒相對所述鏡筒轉動時，所述連接件沿所述驅動直槽滑動。

24、在一實施方式中，所述驅動直槽內設有第二軸承，所述連接件至少部分穿過所述第二軸承的內孔伸入所述驅動斜槽內。

25、在一實施方式中，所述固定筒的前端與所述驅動筒相對的側面分別形成第一環形凹槽，用于供滾珠容置；和/或，

26、所述調焦結構還包括連接板，所述連接板固定連接于所述安裝支架，且對應所述驅動筒后端面設置，所述連接板與所述驅動筒后端面相對的側面分別形成有第二環形凹槽，用于供滾珠容置。

27、在一實施方式中，所述固定筒后端面設置有螺紋孔；

28、調焦結構包括連接螺釘，包括螺釘釘頭，所述連接螺釘穿過所述螺紋孔且所述螺釘釘頭抵接所述安裝支架；

29、所述螺釘釘頭與所述固定筒后端面之間設置有第一墊片。

30、在一實施方式中，所述鏡筒的周壁設置有與所述驅動斜槽對應的凹槽，所述連接件包括第一軸承和銷釘，第一軸承設于所述驅動斜槽內，所述銷釘穿過所述第一軸承的內孔以固定至所述鏡筒的凹槽內；

31、所述驅動直槽內設有第二軸承；

32、所述第一軸承與所述第二軸承之間和/或所述第二軸承與所述鏡筒之間和/或所述第一軸承與所述銷釘釘頭之間設置有第二墊片。

33、本發明的技術方案中，通過將所述驅動筒固定于所述安裝支架上，安裝強度高，在所述驅動筒上設置所述驅動斜槽，與所述鏡筒上設置的所述連接件相配合，只需轉動所述驅動筒，就能驅動所述鏡筒前后活動，實現調焦，所述鏡筒不直接旋轉，從而避免偏芯隨著旋轉變化，出現解像力對應不上的問題；此外，通過設置所述彈性結構，用以在所述鏡筒前后活動時提供向前的彈性力，從而將所述連接件與所述驅動斜槽在前后向抵緊，減小連接件與所述驅動斜槽之間的間隙，提高所述調焦結構精度。通過如此設置，提供一種能實現高精度及高穩定性調焦的調焦結構。

技術特征：

1.一種調焦結構，其特征在于，包括：

2.如權利要求1所述的調焦結構，其特征在于，所述鏡筒的周壁設置有與所述驅動斜槽對應的凹槽；

3.如權利要求1所述的調焦結構，其特征在于，所述調焦結構還包括連接板以及蓋板，所述連接板固定連接于所述安裝支架，且對應所述驅動筒后端面設置；所述蓋板蓋合所述安裝支架設置，所述蓋板包括多個通孔，用以供所述驅動筒容設讓位；

4.如權利要求1所述的調焦結構，其特征在于，所述調焦結構還包括設置于所述安裝支架的驅動電機，所述驅動電機包括沿前后向延伸的輸出軸，所述輸出軸上設置有第一齒輪；

5.如權利要求4所述的調焦結構，其特征在于，所述調焦結構包括設置于所述安裝支架的編碼器，用以檢測所述驅動筒的轉動角度，所述編碼器包括：

6.如權利要求1所述的調焦結構，其特征在于，所述調焦結構還包括固定筒，沿前后向設于所述驅動筒和所述鏡筒之間，所述固定筒的周壁形成有與所述驅動斜槽對應的至少一驅動直槽，所述驅動直槽沿前后向延伸；

7.如權利要求6所述的調焦結構，其特征在于，所述驅動直槽內設有第二軸承，所述連接件至少部分穿過所述第二軸承的內孔伸入所述驅動斜槽內。

8.如權利要求6所述的調焦結構，其特征在于，所述固定筒的前端與所述驅動筒相對的側面分別形成第一環形凹槽，用于供滾珠容置；和/或，

9.如權利要求6所述的調焦結構，其特征在于，所述固定筒后端面設置有螺紋孔；

10.如權利要求6所述的調焦結構，其特征在于，所述鏡筒的周壁設置有與所述驅動斜槽對應的凹槽，所述連接件包括第一軸承和銷釘，第一軸承設于所述驅動斜槽內，所述銷釘穿過所述第一軸承的內孔以固定至所述鏡筒的凹槽內；

技術總結
本發明公開了一種調焦結構，涉及光學技術領域，其中，調焦結構包括安裝支架、驅動筒、鏡筒以及彈性結構，其中，驅動筒沿前后向設置于安裝支架，且可沿前后向的軸線轉動，驅動筒的周壁形成有至少一驅動斜槽，驅動斜槽沿前后向延伸，且驅動斜槽的前端與驅動斜槽的后端沿鏡筒的周向錯開設置；鏡筒沿前后向可活動地安裝于固定筒內，鏡筒的外周壁固定有至少一連接件，連接件滑動安裝于驅動斜槽內，當驅動筒相對鏡筒轉動時，驅動斜槽驅動連接件帶動鏡筒前后活動；以及彈性結構設置于鏡筒的后端與安裝支架之間，用以在鏡筒向前活動時提供彈性力；通過如此設置，提供一種能實現高精度及高穩定性調焦的調焦結構。

技術研發人員：吳恙,劉輝,李昆,邱盛平
受保護的技術使用者：中山聯合光電顯示技術有限公司
技術研發日：
技術公布日：2025/3/10
