本發明屬于絲網印刷，具體涉及一種印刷網版夾持裝置。

背景技術：

1、絲網印刷是指用絲網作為版基，通過感光制版方法制成帶有圖文的絲網印版。絲網印刷由五大要素構成，印刷網版、刮板、油墨、印刷臺以及承印物。利用絲網印版圖文部分網孔可透過油墨，非圖文部分網孔不能透過油墨的基本原理進行印刷。

2、印刷網版一般需要采用光化學的方法進行曝光處理，在曝光時，印刷網版的尺寸規格種類繁多，印刷網版上曝光的圖案也多樣化，造成在常規曝光時印刷網版和網版夾具頻繁更換，而且單次曝光時只能在單個印刷網版上曝光，嚴重影響了生產效率。

3、公開于該背景技術部分的信息僅僅旨在增加對本發明的總體背景的理解，而不應當被視為承認或以任何形式暗示該信息構成已為本領域一般技術人員所公知的現有技術。

技術實現思路

1、本發明的目的在于提供一種印刷網版夾持裝置，其用于解決無法同時對多個印刷網版進行曝光的問題。

2、為了實現上述目的，本發明一具體實施方式提供了一種印刷網版夾持裝置，該印刷網版夾持裝置包括沿第一方向和/或第二方向排列的多個夾持組件，夾持組件包括第一基板、第二基板、第一夾具、第二夾具和第一定位件。第一基板和第二基板相對設置且可相對移動，第一夾具設于第一基板上，第二夾具設于第二基板上，第一夾具和第二夾具用于從相對設置的兩側抵持至印刷網版的周向外表面。第一定位件設于第一基板上并位于第一夾具和第二夾具之間，第一定位件用于抵持至印刷網版的周向外表面。其中，第一方向垂直于第二方向，并且第一方向和第二方向均垂直于印刷網版的曝光方向。

3、在本發明的一個或多個實施方式中，第一夾具沿曝光方向設于第一基板上，并與第一基板圍設形成用于容置印刷網版的第一容置槽。

4、在本發明的一個或多個實施方式中，第二夾具沿曝光方向設于第二基板上，并與第二基板圍設形成用于容置印刷網版的第二容置槽。

5、在本發明的一個或多個實施方式中，第一夾具包括朝向第二夾具的第一抵持面以及朝向第一基板的第二抵持面。

6、在本發明的一個或多個實施方式中，第二夾具包括朝向第一夾具的第三抵持面以及朝向第二基板的第四抵持面。

7、在本發明的一個或多個實施方式中，印刷網版夾持裝置還包括驅動印刷網版朝向第二抵持面移動的第一驅動件。

8、在本發明的一個或多個實施方式中，印刷網版夾持裝置還包括驅動印刷網版朝向第四抵持面移動的第二驅動件。

9、在本發明的一個或多個實施方式中，印刷網版夾持裝置還包括驅動第一夾具沿曝光方向移動的第三驅動件；

10、在本發明的一個或多個實施方式中，印刷網版夾持裝置還包括驅動第二夾具沿曝光方向移動的第四驅動件。

11、在本發明的一個或多個實施方式中，印刷網版夾持裝置包括設于第一基板或第二基板上的第二定位件，第二定位件與第一定位件相對設置且位于第一夾具和第二夾具之間，當印刷網版被夾持于第一夾具和第二夾具之間時，第一定位件和第二定位件中的至少一個抵持至印刷網版的周向外表面。

12、在本發明的一個或多個實施方式中，印刷網版夾持裝置包括設于第一基板上的多個第一夾具。

13、在本發明的一個或多個實施方式中，印刷網版夾持裝置包括設于第二基板上的多個第二夾具。

14、在本發明的一個或多個實施方式中，印刷網版夾持裝置還包括導軌、滑動連接于導軌上并與第二基板連接的第一移動件以及驅動第一移動件沿導軌移動的驅動機構。

15、在本發明的一個或多個實施方式中，驅動機構包括與第二基板連接的第二移動件、安裝于第二移動件上的絲桿螺母、穿設于絲桿螺母內的絲桿以及驅動絲桿轉動的電機。

16、在本發明的一個或多個實施方式中，導軌上設有位于第一移動件兩側并用于限制第一移動件移動范圍的兩個限位件。

17、與現有技術相比，本發明具有多個夾持組件，可同時夾持固定多個印刷網版，便于同時對多個印刷網版進行曝光，提高生產效率。

18、并且，本發明的第一夾具和第二夾具能夠相對移動，對不同尺寸的印刷網板進行夾持固定。

19、另外，在垂直于第一夾具和第二夾具排列方向的方向上，第一定位件能夠對不同尺寸的印刷網版的位置進行定位。

技術特征：

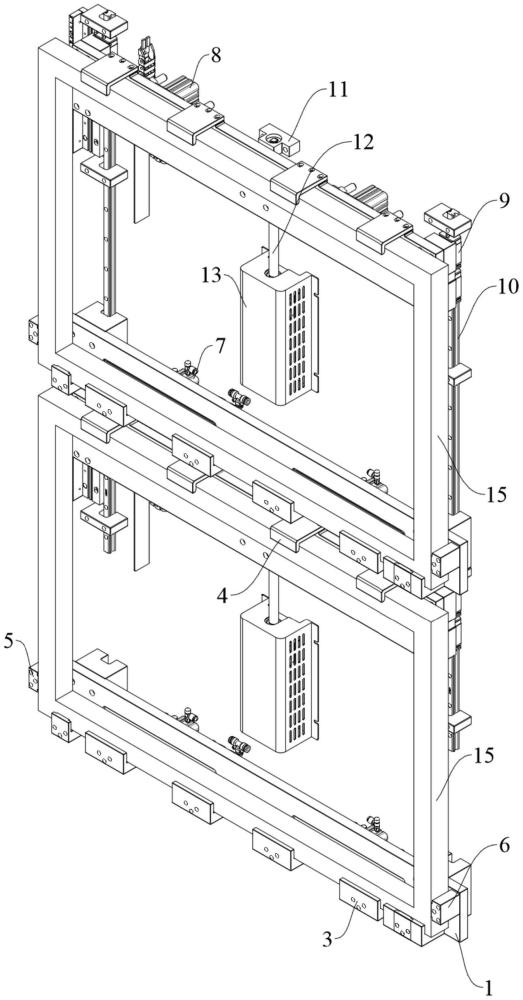

1.一種印刷網版夾持裝置，其特征在于，所述印刷網版夾持裝置包括沿第一方向和/或第二方向排列的多個夾持組件，所述夾持組件包括：

2.根據權利要求1所述的印刷網版夾持裝置，其特征在于，所述第一夾具(3)沿曝光方向(16)設于第一基板(1)上，并與所述第一基板(1)圍設形成用于容置印刷網版(15)的第一容置槽；

3.根據權利要求2所述的印刷網版夾持裝置，其特征在于，所述第一夾具(3)包括朝向第二夾具(4)的第一抵持面(301)以及朝向第一基板(1)的第二抵持面(302)；

4.根據權利要求3所述的印刷網版夾持裝置，其特征在于，所述印刷網版夾持裝置還包括驅動印刷網版(15)朝向第二抵持面(302)移動的第一驅動件(7)；

5.根據權利要求3所述的印刷網版夾持裝置，其特征在于，所述印刷網版夾持裝置還包括驅動第一夾具(3)沿曝光方向(16)移動的第三驅動件；

6.根據權利要求1所述的印刷網版夾持裝置，其特征在于，所述印刷網版夾持裝置包括設于第一基板(1)或第二基板(2)上的第二定位件(6)，所述第二定位件(6)與第一定位件(5)相對設置且位于第一夾具(3)和第二夾具(4)之間；

7.根據權利要求1所述的印刷網版夾持裝置，其特征在于，所述印刷網版夾持裝置包括設于所述第一基板(1)上的多個第一夾具(3)；

8.根據權利要求1所述的印刷網版夾持裝置，其特征在于，所述印刷網版夾持裝置還包括導軌(10)、滑動連接于所述導軌(10)上并與第二基板(2)連接的第一移動件(9)以及驅動所述第一移動件(9)沿導軌(10)移動的驅動機構。

9.根據權利要求8所述的印刷網版夾持裝置，其特征在于，所述驅動機構包括與第二基板(2)連接的第二移動件(11)、安裝于所述第二移動件(11)上的絲桿螺母、穿設于所述絲桿螺母內的絲桿(12)以及驅動絲桿(12)轉動的電機(13)。

10.根據權利要求8所述的印刷網版夾持裝置，其特征在于，所述導軌(10)上設有位于第一移動件(9)兩側并用于限制第一移動件(9)移動范圍的兩個限位件(14)。

技術總結
本發明公開了一種印刷網版夾持裝置，包括多個夾持組件，夾持組件包括第一基板、第二基板、第一夾具、第二夾具和第一定位件。第一基板和第二基板相對設置且可相對移動，第一夾具設于第一基板上，第二夾具設于第二基板上，第一夾具和第二夾具用于從相對設置的兩側抵持至印刷網版的周向外表面。第一定位件設于第一基板上并位于第一夾具和第二夾具之間，第一定位件用于抵持至印刷網版的周向外表面。其中，第一方向垂直于第二方向，并且第一方向和第二方向均垂直于印刷網版的曝光方向。本發明具有多個夾持組件，可同時夾持固定多個印刷網版，便于同時對多個印刷網版進行曝光，提高生產效率。

技術研發人員：周超,沈委,李青云,吳景舟,馬迪
受保護的技術使用者：江蘇友迪激光科技有限公司
技術研發日：
技術公布日：2025/3/10
