本發明涉及一種基于玻璃平行平板進行光束掃描的面陣探測器簡便定焦方法，屬于光學測量儀器領域。

背景技術：

1、在光電自準直儀中，點光源發出的光經準直物鏡后準直成為平行光，平行光經平面反射鏡反射到物鏡上，經物鏡聚焦后匯聚到焦點上，讓探測器(ccd或cmos)位于物鏡的焦平面上，那么探測器就能采集到一個光斑圖像，光電自準直儀光路原理圖如圖1所示。當反射鏡的角度發生偏轉時，探測器上的光斑的位置也會隨之發生變化，通過質心計算算法可以得到每個光斑的質心，比較前后質心位置的變化可以得到一個位移量，然后通過幾何關系可以計算出反射鏡的角度變化。在光電自準直儀中，探測器是否準確安裝到物鏡焦平面上對于測角精度有著較大的影響。而這類系統在使用過程中由于溫度變化以及環境震動等干擾因素的存在，會使原本完成定焦的系統發生偏移，因此其在使用前都需檢查系統是否處于離焦?fàn)顟B(tài)，重新完成定焦后才能進行后續的測量工作。光電自準直儀通過計算前后光斑的質心的變化量來測得角度的變化，所以在光電自準直儀的安裝調校過程中，探測器是否準確安裝到物鏡的焦平面處直接影響到測角的精度與可靠性。當待測件存在較大偏轉角，自準直發出的測量光束只有部分反射光線能夠回到自準直系統中。理論上，如果探測器正好處于焦平面上，各部分的光線聚焦到同一點上，所以無論哪一部分的光線用于測角，得到的數據都是一樣的。但是如果探測器處于離焦?fàn)顟B(tài)，那么不同位置的光線聚焦到探測器上的光斑的質心位置就會發生變化。因此需要對探測器的安裝位置進行精準定焦，確保口徑內任意位置的光束聚焦后的光斑的質心位于同一位置，以此來確保測角的精度。在衛星相機中，如果探測器不能準確安裝到焦平面上，那么采集到的圖像就會模糊不清。因此一種簡單可靠且高精度的探測器定焦方法在這種探測器需要精準定焦的系統中是至關重要的。

2、傳統的定焦方法中，和本發明最相似的方案為光斑直徑法。根據幾何光學原理，平行光經過物鏡后聚焦在焦平面上，匯聚成一個光點，在焦平面上光斑的直徑最小。保持光路其余部分不變，沿光軸方向前后移動探測器，在不同的位置采集光斑圖像，然后對光斑圖像進行去噪、邊緣提取等圖像處理操作，可以得到光斑直徑的大小。然后比較軸向不同位置處光斑直徑，當光斑直徑最小時，便認為探測器處于焦平面位置了。

3、這種方法在定焦過程中需要來回移動探測器的位置，定焦過程較為繁瑣，也無法在結構固定的系統中使用。而且在探測器處于離焦?fàn)顟B(tài)時，無法根據探測器采集到的光斑圖像判斷此時探測器是處于焦平面之前還是之后。此方法通過光斑的直徑變化來判斷探測器是否安裝到位，理論上光斑定位精度最高為亞像素精度，所以在高精度光電自準直系統中，探測器的焦平面定位精度就會成為制約測角精度進一步提升的關鍵因素。

技術實現思路

1、為了解決現有自準直儀定焦方法精度低且定焦繁瑣的問題，本發明的目的是提供一種基于玻璃平行平板進行光束掃描的面陣探測器簡便定焦方法，該方法在物鏡前放置一塊玻璃平行平板，通過玻璃平行平板的細光束經物鏡聚焦后落到探測器上形成一光斑，通過質心計算算法可以得到這個光斑質心的位置，然后轉動平行平板，若轉動前后對應光斑的質心處于探測器的同一位置，此時探測器恰好處于物鏡的焦平面上，說明探測器已經安裝到位，若是各個質心的位置之間存在偏差，則說明探測器此時處于離焦?fàn)顟B(tài)，需要調整安裝位置。本發明的質心定位精度可以達到百分之一像素的精度。

2、本發明的目的是通過下述技術步驟實現的。

3、基于玻璃平行平板進行光束掃描的面陣探測器簡便定焦方法，包括如下步驟：

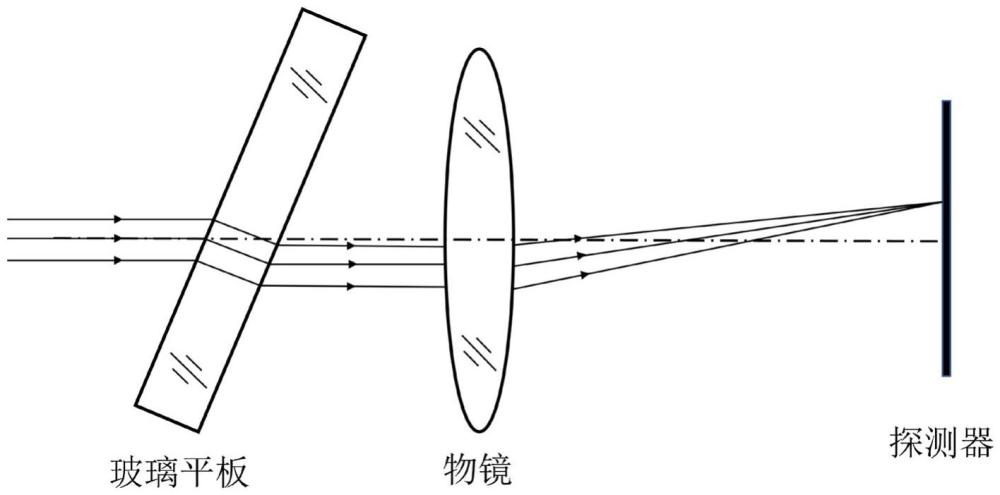

4、步驟一、在物鏡前放置玻璃平行平板，平行平板與光束垂直，細平行入射光通過玻璃平行平板后經物鏡聚焦到探測器上形成光斑，探測器采集得到光斑圖像，然后通過質心計算算法得到光斑質心的位置；

5、步驟二、轉動玻璃平行平板，采集玻璃平行平板不同轉動角度的光斑圖像，分別計算得到各個光斑的質心，與步驟一形成的光斑質心的位置進行比較，判斷探測器此時是處于焦前還是焦后；

6、步驟三、通過步驟一、步驟二的光斑質心位置，得到離焦量△d：

7、

8、式中，f為物鏡的焦距，h為兩個光斑質心之間的距離，l為旋轉平行平板前后細光束的中心間距，根據斯涅爾定律計算得到，計算過程如式(2)所示：

9、

10、θ3＝θ1-θ2?????????????????????????????????(3)

11、

12、式中，n1為空氣折射率，n2為玻璃平行平板折射率，d為玻璃平行平板厚度，θ1為玻璃平行平板旋轉角度，θ2為光線在玻璃內與法線的夾角，θ3為光線在玻璃內與入射光線夾角；

13、步驟四、在結構已經固定的系統中，通過在探測器安裝處增減墊片來完成精確的定焦調整，依據此前判斷探測器處于焦前或焦后以及計算出的離焦量決定墊片的增減或者對墊片做適當?shù)哪ハ鳎赐瓿商綔y器簡便定焦。

14、如果對探測器定焦精度要求不高，則只需采集兩次圖像即可完成定焦，旋轉玻璃平行平板產生兩束在豎直方向上偏差較遠的平行光束，然后分別采集光斑圖像，計算兩幅圖像中光斑質心的位置，根據公式(1)計算得到離焦量。

15、如果探測器需要高精度定焦，在口徑內多次旋轉玻璃平行平板并分別采集光斑圖像，依據上述計算離焦量的方法分別計算出離焦量，所述離焦量受各種像差的影響并不一致，利用最小二乘法對所述離焦量進行擬合得到方差最小時的離焦量，參考方差最小時的離焦量進行探測器定焦。

16、有益效果：

17、1、本發明公開的一種基于玻璃平行平板進行光束掃描的面陣探測器簡便定焦方法，在物鏡前放置一塊玻璃平行平板，通過玻璃平行平板的細光束經物鏡聚焦后落到探測器上形成一光斑，通過質心計算算法可以得到這個光斑質心的位置，然后轉動平行平板，若轉動前后對應光斑的質心處于探測器的同一位置，此時探測器恰好處于物鏡的焦平面上；因?yàn)樵诙ń惯^程中不需要來回移動探測器或多次更換墊片，只需改變平行平板的旋轉角度，然后比較探測器上光斑質心位置變化，即可完成定焦，所以在結構固定系統中的使用不受限制，并且定焦方法簡潔，定焦精度高；

18、2、本發明公開的一種基于玻璃平行平板進行光束掃描的面陣探測器簡便定焦方法，該方法將帶玻璃平行平板置于物鏡前方，通過玻璃平行平板的角度實現在物鏡口徑內的光束掃描，定焦方法基于光學系統原本的光路，不需額外搭建系統，而且方法所用儀器簡單，所有光學實驗室均具備實現條件。

19、3、本發明公開的一種基于玻璃平行平板進行光束掃描的面陣探測器簡便定焦方法，如果對探測器定焦精度要求不高，則只需采集兩次圖像即可完成定焦，旋轉玻璃平行平板產生兩束在豎直方向上偏差較遠的平行光束，然后分別采集光斑圖像，計算兩幅圖像中光斑質心的位置，根據離焦量公式計算得到離焦量。如果探測器需要高精度定焦，在口徑內多次旋轉玻璃平行平板并分別采集光斑圖像，依據上述計算離焦量的方法分別計算出離焦量，所述離焦量受各種像差的影響并不一致，利用最小二乘法對所述離焦量進行擬合得到方差最小時的離焦量為參考進行探測器定焦。依據實際使用需求選擇定焦操作，既可以實現簡單快速的定焦，也能夠?qū)崿F(xiàn)高精度的定焦操作。
