本技術涉及農業種植，具體為一種用于農業植物保護的驅蟲裝置。

背景技術：

1、農業是利用動植物的生長發育規律，通過人工培育來獲得產品的產業，農業屬于第一產業，農業的勞動對象是有生命的動植物，獲得的產品是動植物本身，農業是提供支撐國民經濟建設與發展的基礎產業；農業植物在生長過程中會出現各種各樣的問題，害蟲就是其中一種，危害農業植物的害蟲種類有很多，有飛蟲，爬蟲，有的害蟲甚至隱藏在土壤中，嚴重危害農業植物的生長，影響農業植物的生長速度和產量。

2、授權公開號“cn217695006u”記載了“一種用于農業植物保護的驅蟲裝置，包括；包括安裝桿和安裝箱，所述安裝桿的頂端設置有太陽能發電機，所述安裝箱的內壁中部設置有誘蟲燈，所述安裝箱的四周均設置有電網；該裝置中往復組件能夠利用太陽能發電機提供電力，帶動安裝箱、誘蟲燈和電網實現同步上下往復運行，從而擴大誘蟲燈的誘捕范圍和電網的捕殺范圍，提高裝置的捕殺效果，且只要開啟電機即可實現往復，無需再單獨進行設定和調節，清理組件合理利用安裝箱的移動路徑，自動化對電網表面的害蟲尸體進行清理，無需再設置驅動源，節能環保的同時確保電網的工作效率，避免害蟲尸體影響電網的正常作業”。

3、上述專利夠利用太陽能發電機提供電力，實現同步上下往復運行，擴大誘捕范圍和捕殺范圍，提高裝置的捕殺效果，清理組件合理利用安裝箱的移動路徑，自動化對電網表面的害蟲尸體進行清理，無需再設置驅動源，節能環保的同時確保電網的工作效率，避免害蟲尸體影響電網的正常作業，但是，在使用過程中，太陽能板屬于敞開的狀態，在不使用時，裸露的太陽能板容易受到外界的干擾，影響整體使用效果。

技術實現思路

1、本實用新型提供了一種用于農業植物保護的驅蟲裝置，通過收放卷機構控制卷簾在防護箱內進行移動，使其對太陽能板進行防護，保證太陽能板在不使用或者惡劣環境時，進行防護，保證太陽能板的安全，通過轉動電機與調整氣缸的配合使用，使太陽能板的角度以及方向進行調整，提高太陽能板的使用效果。

2、為實現以上目的，本實用新型通過以下技術方案予以實現：一種用于農業植物保護的驅蟲裝置，包括：

3、支桿；

4、捕蟲箱，所述捕蟲箱固定連接于支桿的頂部；

5、防護箱，所述防護箱安裝設置于支桿的頂部；

6、轉動機構，設于支桿上，且轉動機構與防護箱連接，用以防護箱的轉動調整；

7、調角機構，設于防護箱內；

8、太陽能板，所述太陽能板設于調角機構上；

9、防護機構，設于防護箱內，用于太陽能板的防護，所述防護機構包括收放卷部件、限位部件和卷簾，所述收放卷部件設于防護箱內，所述限位部件設于防護箱內，所述卷簾的兩側均固定連接有連接片，兩個所述連接片設于限位部件內，且連接片與收放卷部件連接。

10、進一步的，所述轉動機構為轉動電機，所述轉動電機固定連接于支桿的頂部，且轉動電機的輸出端固定連接于防護箱的底部中心處。

11、進一步的，所述調角機構為四個調整氣缸，四個所述調整氣缸的底部分別轉動連接于防護箱的底部四角處，且四個調整氣缸的頂部分別轉動連接于太陽能板的底部四角處。

12、進一步的，所述收放卷部件包括卷動電機、轉軸和多個卷盤，所述防護箱的一側設有存放箱，所述轉軸轉動連接于存放箱內，多個所述卷盤均等距固定連接于轉軸上，所述卷動電機固定連接于防護箱上，且卷動電機的輸出端固定連接于轉軸的一端。

13、進一步的，所述限位部件為兩個限位槽，兩個所述限位槽分別開設于防護箱內頂部兩側，每個所述連接片均滑動連接于每個限位槽內。

14、進一步的，所述防護箱的底部一側開設有導流孔。

15、本實用新型提供了一種用于農業植物保護的驅蟲裝置。具備以下有益效果：

16、(1)、該用于農業植物保護的驅蟲裝置，通過收放卷機構控制卷簾在防護箱內進行移動，使其對太陽能板進行防護，保證太陽能板在不使用或者惡劣環境時，進行防護，保證太陽能板的安全。

17、(2)、該用于農業植物保護的驅蟲裝置，通過轉動電機與調整氣缸的配合使用，使太陽能板的角度以及方向進行調整，提高太陽能板的使用效果。

技術特征：

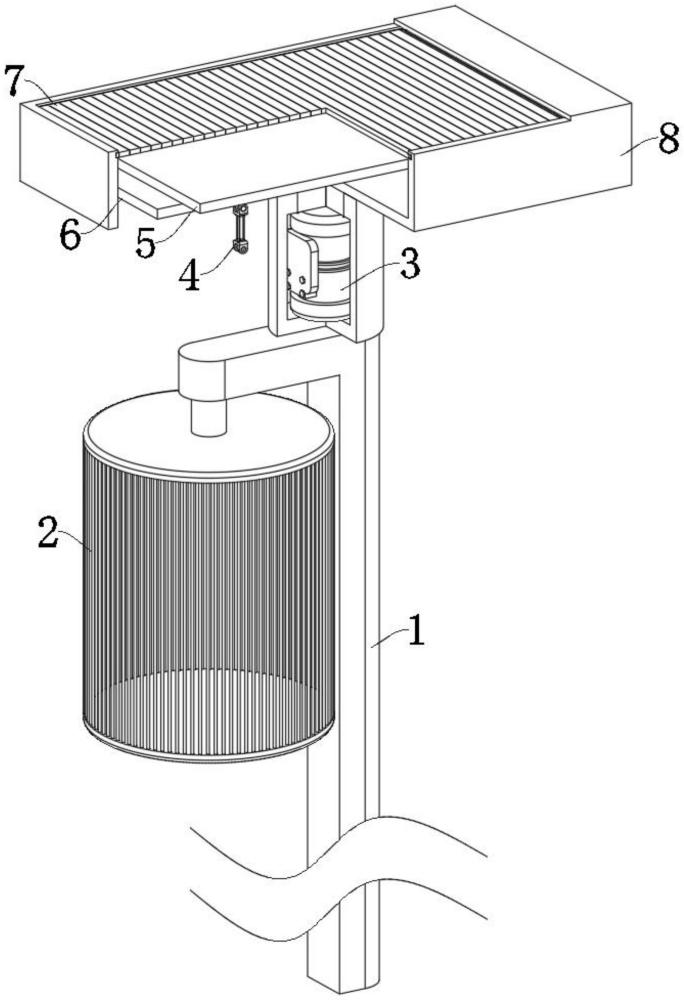

1.一種用于農業植物保護的驅蟲裝置，其特征在于，包括：

2.根據權利要求1所述的一種用于農業植物保護的驅蟲裝置，其特征在于，所述轉動機構為轉動電機(3)，所述轉動電機(3)固定連接于支桿(1)的頂部，且轉動電機(3)的輸出端固定連接于防護箱(8)的底部中心處。

3.根據權利要求2所述的一種用于農業植物保護的驅蟲裝置，其特征在于，所述調角機構為四個調整氣缸(4)，四個所述調整氣缸(4)的底部分別轉動連接于防護箱(8)的底部四角處，且四個調整氣缸(4)的頂部分別轉動連接于太陽能板(5)的底部四角處。

4.根據權利要求3所述的一種用于農業植物保護的驅蟲裝置，其特征在于，所述收放卷部件包括卷動電機(10)、轉軸(14)和多個卷盤(9)，所述防護箱(8)的一側設有存放箱(13)，所述轉軸(14)轉動連接于存放箱(13)內，多個所述卷盤(9)均等距固定連接于轉軸(14)上，所述卷動電機(10)固定連接于防護箱(8)上，且卷動電機(10)的輸出端固定連接于轉軸(14)的一端。

5.根據權利要求4所述的一種用于農業植物保護的驅蟲裝置，其特征在于，所述限位部件為兩個限位槽(11)，兩個所述限位槽(11)分別開設于防護箱(8)內頂部兩側，每個所述連接片(12)均滑動連接于每個限位槽(11)內。

6.根據權利要求5所述的一種用于農業植物保護的驅蟲裝置，其特征在于，所述防護箱(8)的底部一側開設有導流孔(6)。

技術總結
本技術公開了一種用于農業植物保護的驅蟲裝置，涉及農業種植技術領域，包括：支桿；捕蟲箱，捕蟲箱固定連接于支桿的頂部；防護箱，防護箱安裝設置于支桿的頂部；轉動機構，設于支桿上，且轉動機構與防護箱連接，用以防護箱的轉動調整；調角機構，設于防護箱內；太陽能板，太陽能板設于調角機構上。該用于農業植物保護的驅蟲裝置，通過收放卷機構控制卷簾在防護箱內進行移動，使其對太陽能板進行防護，保證太陽能板在不使用或者惡劣環境時，進行防護，保證太陽能板的安全，該用于農業植物保護的驅蟲裝置，通過轉動電機與調整氣缸的配合使用，使太陽能板的角度以及方向進行調整，提高太陽能板的使用效果。

技術研發人員：李革,張美珍,鞠正春
受保護的技術使用者：山東省農業技術推廣中心（山東省農業農村發展研究中心）
技術研發日：20240311
技術公布日：2025/3/10
