本申請涉及光波導，尤其涉及一種濾光膜、光波導及顯示設備。

背景技術：

1、近眼顯示設備大多都是利用衍射光波導實現近眼顯示的，通過衍射光波導上的光柵實現擴瞳，以保證用戶能完整看到所有的視場光線，以完整顯示圖像，但要保證所有的光線均被傳輸，則需要設置較大的光柵周期，較大的光柵周期導致外部光源入射光柵時在光波導上出現彩虹紋，從而影響用戶的觀看體驗。在相關技術中，通過使用高折射率基底或使用疊層錯位光柵等方案，達到減弱彩虹紋的目的，但高折射率基底的解決方案會存在衍射光波導的制備成本較高，疊層錯位光柵的解決方案則存在成品良率低等問題，因此，如何減弱彩虹紋成為亟待解決的問題。

技術實現思路

1、本申請?zhí)峁┮环N濾光膜、光波導及顯示設備，旨在解決相關技術光線以較大角度入射至衍射光波導時容易被衍射成彩虹紋的問題，以及降低具有減弱彩虹紋效果的光波導的制備成本，保證光波導的光學性能。。

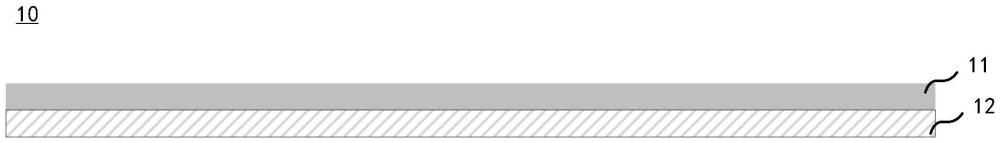

2、第一方面，本申請?zhí)峁┮环N濾光膜，所述濾光膜包括：

3、至少一層第一薄膜，所述第一薄膜的光學特性各向同性；

4、至少一層第二薄膜，所述第二薄膜的光學特性各向異性，所述第二薄膜與所述第一薄膜依次交替堆疊設置；

5、其中，所述第二薄膜由目標各向異性材料制備而成，所述目標各向異性材料的光軸傾斜角的大小處于目標傾斜角范圍，以使所述濾光膜對入射光的透過率隨著所述入射光的入射角度變化而變化；所述光軸傾斜角為所述目標各向異性材料的光軸與薄膜表面之間的夾角。

6、在一實施例中，所述目標傾斜角范圍a滿足如下關系：2°≤θ≤88°。

7、在一實施例中，所述目標各向異性材料的折射率差值δn滿足如下關系：0.001≤δn≤0.6。

8、在一實施例中，所述目標各向異性材料包括棒狀液晶和/或碟狀液晶。

9、在一實施例中，所述目標各向異性材料為單軸材料和/或雙軸材料。

10、在一實施例中，所述第一薄膜的折射率與所述第二薄膜對所述入射光中尋常光的折射率之間的差值小于或等于預設折射率差值。

11、在一實施例中，各所述第一薄膜的厚度相同，和/或各所述第二薄膜的厚度相同。

12、在一實施例中，所述第一薄膜的厚度與所述第二薄膜的厚度相同。

13、在一實施例中，所述濾光膜的厚度大于或等于20納米且小于200微米。

14、在一實施例中，所述濾光膜由涂布、旋涂、沉積、電子束蒸鍍中的至少一種工藝制備而成。

15、第二方面，本申請還提供一種光波導，光波導包括：

16、波導層，所述波導層包括波導基底和衍射微結構，所述衍射微結構用于將入射光耦入至波導基底，以及用于將在波導基底中傳播的光耦出；

17、保護層，所述保護層用于保護所述波導層上的衍射微結構；

18、濾光膜，所述濾光膜為如第一方面所提供的濾光膜，所述濾光膜設置在所述波導層或所述保護層。

19、第三方面，本申請還提供一種顯示設備，包括：光機及如第二方面所提供的光波導。

20、本申請?zhí)峁┮环N濾光膜、光波導及顯示設備，本申請?zhí)峁V光膜包括至少一層光學特性各向同性的第一薄膜及至少一層光學性特性各向異性的第二薄膜，且制備第二薄膜的目標各向異性材料的光軸傾斜角的大小位于目標傾斜角范圍內，以使濾光膜的透過率與入射光線的入射角負相關，從而實現了小入射角的光線高透過率及大入射角的低透過率的效果，進而在濾光膜設置在光波導上時，由于濾光膜對以大角度入射的光具有較低透過率，使得以大角度入射的光難以透過濾光膜，從而使得這些光難以形成彩虹紋，進而達到減弱或消除彩虹紋的效果，且濾光膜的制備成本低及制備工藝簡單，從而能夠降低具有減弱彩虹紋效果的光波導制備復雜度及制備成本，提升光波導的成品良率，及保證光波導的光學性能。

技術特征：

1.一種濾光膜，其特征在于，所述濾光膜包括：

2.如權利要求1所述的濾光膜，其特征在于，所述目標傾斜角范圍a滿足如下關系：2°≤θ≤88°。

3.如權利要求1-4任一項所述的濾光膜，其特征在于，所述目標各向異性材料的折射率差值δn滿足如下關系：0.001≤δn≤0.6。

4.如權利要求1所述的濾光膜，其特征在于，所述目標各向異性材料包括棒狀液晶和/或碟狀液晶。

5.如權利要求1所述的濾光膜，其特征在于，所述目標各向異性材料為單軸材料和/或雙軸材料。

6.如權利要求1-4任一項所述的濾光膜，其特征在于，所述第一薄膜的折射率與所述第二薄膜對所述入射光中尋常光的折射率之間的差值小于或等于預設折射率差值。

7.如權利要求1-4任一項所述的濾光膜，其特征在于，各所述第一薄膜的厚度相同，和/或各所述第二薄膜的厚度相同。

8.如權利要求7所述的濾光膜，其特征在于，所述第一薄膜的厚度與所述第二薄膜的厚度相同。

9.如權利要求7所述的濾光膜，其特征在于，所述濾光膜的厚度大于或等于20納米且小于200微米。

10.如權利要求1-4任一項所述的濾光膜，其特征在于，所述濾光膜由涂布、旋涂、沉積、電子束蒸鍍中的至少一種工藝制備而成。

11.一種光波導，其特征在于，所述光波導包括：

12.一種顯示設備，其特征在于，所述顯示設備包括光機和如權利要求11所述的光波導。

技術總結
本申請?zhí)峁┮环N濾光膜、光波導及顯示設備，濾光膜包括：至少一層第一薄膜和至少一層第二薄膜，第一薄膜的光學特性各向同性，第二薄膜的光學特性各向異性，且第二薄膜與第一薄膜依次交替堆疊設置；其中，第二薄膜由目標各向異性材料制備而成，目標各向異性材料的光軸傾斜角的大小處于目標傾斜角范圍，以使濾光膜對入射光的透過率隨著入射光的入射角度變化而變化；光軸傾斜角為目標各向異性材料的光軸與薄膜表面之間的夾角。本申請?zhí)峁┑臑V光膜對以大角度入射的光具有較低的透過率，使得以角度大入射的光難以透過濾光膜，進而使得以大角度入射至濾光膜的光難以形成彩虹紋。

技術研發人員：邵陳荻,趙建新,周興,王兆民
受保護的技術使用者：珠海莫界科技有限公司
技術研發日：
技術公布日：2025/4/28
