本技術涉及投影，尤其涉及一種激光光源裝置和投影系統。

背景技術：

1、投影顯示是由平面圖像信息控制光源，利用光學系統和投影空間把圖像放大并顯示在投影面的技術。隨著投影顯示技術的發展，投影顯示逐漸應用于商務活動、會議展覽、科學教育、軍事指揮、交通管理、集中監控和廣告娛樂等領域，其顯示畫面尺寸較大、顯示清晰等優點同樣適應于大屏幕顯示的要求。

2、激光光源相對于其它光源具有高色域、高亮度的優勢，使其在投影領域中應用越來越廣泛。目前主流應用的激光器已經從單色激光器升級到三色激光器。三色激光器可以是將出射三色激光的激光芯片封裝在同一個激光器中，這種激光器通常三色激光的亮度不夠均勻，在調節白平衡時亮度變化較大，影響投影顯示效果。

技術實現思路

1、本實用新型實施例的第一方面，提供一種激光光源裝置，至少包括：

2、第一激光器和第二激光器；所述第一激光器包括多個第一激光芯片，所述第二激光器包括多個第二激光芯片和多個第三激光芯片；所述第一激光芯片的數量大于所述第二激光芯片的數量，所述第一激光芯片的數量大于所述第三激光芯片的數量；

3、合光組件，位于所述第一激光器和所述第二激光器的出光側，所述合光組件用于對所述第一激光器和所述第二激光器出射的激光進行合光。

4、本實用新型一些實施例中，所述第一激光器和所述第二激光器均劃分為第一出光區和第二出光區；所述第一出光區和所述第二出光區內均設置有多個激光芯片；

5、所述第一激光器的第一出光區和第二出光區內均設置有多個第一激光芯片；

6、所述第二激光器的第一出光區內設置有多個第二激光芯片，所述第二激光器的第二出光區內設置有多個第三激光芯片；

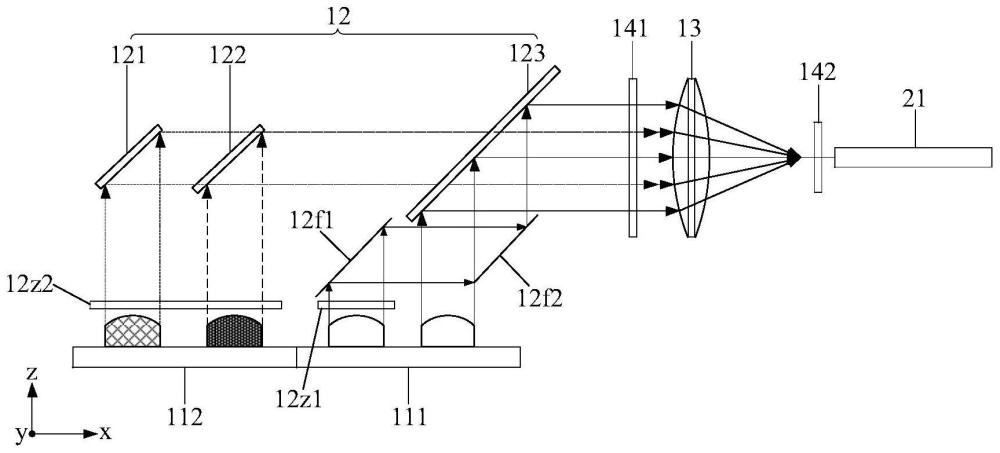

7、所述合光組件包括：第一合光件、第二合光件和第三合光件；所述第一合光件位于所述第二激光器的第二出光區的出光側，所述第二合光件位于所述第二激光器的第一出光區的出光側，所述第三合光件位于所述第一激光器的出光側；

8、所述第一合光件用于將所述第二激光器的第二出光區出射的激光向所述第二合光件反射；所述第二合光件用于將所述第二激光器的第一出光區出射的激光與所述第二激光器的第二出光區出射的激光進行合光，向所述第三合光件出射；所述第三合光件用于將所述第一激光器出射的激光與所述第二激光器出射的激光進行合光。

9、本實用新型一些實施例中，所述第一激光芯片的數量為所述第二激光芯片的數量的2倍，所述第一激光芯片的數量為所述第三激光芯片的數量的2倍。

10、本實用新型一些實施例中，所述合光組件還包括：縮束部件，位于所述第一激光器與所述第三合光件之間，所述縮束部件用于將所述第一激光器的第二出光區出射的激光向所述第一激光器的第一出光區的方向轉移。

11、本實用新型一些實施例中，所述縮束部件包括平行平板，所述平行平板包括相對且平行設置的第一表面和第二表面，以及位于所述第一表面和所述第二表面兩側的第三表面和第四表面；所述第三表面和所述第四表面上設置有反光層；

12、所述第一表面為入光面，所述第二表面為出光面；所述第一激光器的第二出光區出射的激光由所述第一表面入射所述平行平板的第三表面，所述第三表面將入射激光向所述第四表面反射，所述第四表面將入射激光向所述第二表面反射。

13、本實用新型一些實施例中，所述縮束部件包括第一反光部和第二反光部；所述第一反光部和所述第二反光部相互平行設置；

14、所述第一反光部用于將所述第一激光器的第二出光區出射的激光向所述第二反光部反射；所述第二反光部用于將入射激光向所述第三合光件反射。

15、本實用新型一些實施例中，所述激光光源裝置還包括第三激光器，所述第三激光器包括多個第一激光芯片、多個第二激光芯片和多個第三激光芯片；

16、所述第一激光器包括一個出光區，該出光區內設置有多個第一激光芯片；

17、所述第二激光器包括第一出光區和第二出光區；所述第二激光器的第一出光區內設置有多個第二激光芯片，所述第二激光器的第二出光區內設置有多個第三激光芯片；

18、所述第三激光器包括第一出光區和第二出光區；所述第三激光器的第一出光區內設置有多個第一激光芯片，所述第三激光器的第二出光區內設置有多個第二激光芯片和多個第三激光芯片；

19、所述合光組件包括：第一組件和第二組件；所述第一組件用于將所述第一激光器出射的激光與所述第三激光器的第二出光區出射的激光進行合光；所述第二組件用于將所述第三激光器的第一出光區出射的激光與所述第二激光器出射的激光進行合光。

20、本實用新型一些實施例中，所述激光光源裝置包括一個第一激光器和兩個第二激光器；

21、所述第一激光器和所述第二激光器均劃分為第一出光區和第二出光區；所述第一出光區和所述第二出光區內均設置有多個激光芯片；

22、所述第一激光器的第一出光區和第二出光區內均設置有多個第一激光芯片；

23、所述第二激光器的第一出光區內設置有多個第二激光芯片，所述第二激光器的第二出光區內設置有多個第三激光芯片；

24、所述合光組件包括：第一組件和第二組件；所述第一組件用于將所述第一激光器的第一出光區出射的激光與一個所述第二激光器出射的激光進行合光；所述第二組件用于將所述第一激光器的第二出光區出射的激光與另一個所述第二激光器出射的激光進行合光。

25、本實用新型一些實施例中，所述第一激光芯片為紅色激光芯片，所述第二激光芯片為綠色激光芯片，所述第三激光芯片為藍色激光芯片；所述紅色激光芯片用于出射紅色激光，所述綠色激光芯片用于出射綠色激光，所述藍色激光芯片用于出射藍色激光。

26、本實用新型實施例的第二方面，提供一種投影系統，包括上述任一激光光源裝置、照明系統和投影鏡頭；

27、所述照明系統包括：位于所述激光光源裝置出光側的勻光元件和光調制器；所述投影鏡頭位于所述光調制器的出光側。

28、本實用新型實施例提供的激光光源裝置和投影系統，至少包括第一激光器、第二激光器和合光組件；第一激光器包括多個第一激光芯片，第二激光器包括多個第二激光芯片和多個第三激光芯片，且第一激光芯片的數量大于第二激光芯片的數量，第一激光芯片的數量大于第三激光芯片的數量。合光組件將第一激光器和第二激光器出射的激光進行合光。為了提升第一激光芯片出射的激光的亮度比例，設置了第一激光器，從而增加了第一激光芯片的數量，使得在調節白平衡時不會造成亮度大幅變化。

技術特征：

1.一種激光光源裝置，其特征在于，至少包括：

2.如權利要求1所述的激光光源裝置，其特征在于，所述第一激光器和所述第二激光器均劃分為第一出光區和第二出光區；所述第一出光區和所述第二出光區內均設置有多個激光芯片；

3.如權利要求2所述的激光光源裝置，其特征在于，所述第一激光芯片的數量為所述第二激光芯片的數量的2倍，所述第一激光芯片的數量為所述第三激光芯片的數量的2倍。

4.如權利要求2所述的激光光源裝置，其特征在于，所述合光組件還包括：縮束部件，位于所述第一激光器與所述第三合光件之間，所述縮束部件用于將所述第一激光器的第二出光區出射的激光向所述第一激光器的第一出光區的方向轉移。

5.如權利要求4所述的激光光源裝置，其特征在于，所述縮束部件包括平行平板，所述平行平板包括相對且平行設置的第一表面和第二表面，以及位于所述第一表面和所述第二表面兩側的第三表面和第四表面；所述第三表面和所述第四表面上設置有反光層；

6.如權利要求4所述的激光光源裝置，其特征在于，所述縮束部件包括第一反光部和第二反光部；所述第一反光部和所述第二反光部相互平行設置；

7.如權利要求1所述的激光光源裝置，其特征在于，所述激光光源裝置還包括第三激光器，所述第三激光器包括多個第一激光芯片、多個第二激光芯片和多個第三激光芯片；

8.如權利要求1所述的激光光源裝置，其特征在于，所述激光光源裝置包括一個第一激光器和兩個第二激光器；

9.如權利要求1～8任一項所述的激光光源裝置，其特征在于，所述第一激光芯片為紅色激光芯片，所述第二激光芯片為綠色激光芯片，所述第三激光芯片為藍色激光芯片；所述紅色激光芯片用于出射紅色激光，所述綠色激光芯片用于出射綠色激光，所述藍色激光芯片用于出射藍色激光。

10.一種投影系統，其特征在于，包括如權利要求1～9任一項所述的激光光源裝置、照明系統和投影鏡頭；

技術總結
本技術公開了一種激光光源裝置和投影系統，至少包括第一激光器、第二激光器和合光組件；第一激光器包括多個第一激光芯片，第二激光器包括多個第二激光芯片和多個第三激光芯片，且第一激光芯片的數量大于第二激光芯片的數量，第一激光芯片的數量大于第三激光芯片的數量。合光組件將第一激光器和第二激光器出射的激光進行合光。為了提升第一激光芯片出射的激光的亮度比例，設置了第一激光器，從而增加了第一激光芯片的數量，使得在調節白平衡時不會造成亮度大幅變化。

技術研發人員：姜萌,顏珂,李巍,李雅倩
受保護的技術使用者：青島海信激光顯示股份有限公司
技術研發日：20240329
技術公布日：2025/4/28
