本技術屬于相關鋼鐵鍛造，具體涉及一種具備翻轉功能的鍛造設備。

背景技術：

1、鍛造機是指用錘擊等方法，使在可塑狀態下的金屬材料成為具有一定形狀和尺寸的工件，并改變它的物理性質的機器，鍛造機中進行鍛造的鍛錘，在加工性能上與壓力機械(特別是鍛壓機)非常相似，但作為前者的鍛錘，其加工產生的反作用力不由床身承受，而由機誡的基礎承受，這一點與后者的壓力機有根本性的不同，在常用于自由鍛造的砧座分離型鍛錘的場合，這種結構上的差別將進一步明顯。總之，用很大重量的鍛錘端部高速錘打工件，將會產生很強的沖擊振動，但是鍛造機在進行敲擊金屬時難免會有碎屑崩出，崩出的碎屑很容易誤傷工作人員造成事故發生，本實用新型針對上述問題進行改進具體涉及一種帶有擋板的具備翻轉功能的鍛造設備。

技術實現思路

1、本實用新型的目的在于提供一種具備翻轉功能的鍛造設備，以解決上述背景技術中提出的鍛造機在進行敲擊金屬時難免會有碎屑崩出，崩出的碎屑很容易誤傷工作人員造成事故發生的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種具備翻轉功能的鍛造設備，包括鍛造設備上機體及其所述鍛造設備上機體下端位置處設置的鍛造設備下機體；

3、所述鍛造設備上機體的中間位置處設置有連接升降柱；

4、所述連接升降柱的下端位置處設置有鍛造錘體；

5、所述鍛造錘體的下側位置處設置有鍛造臺；

6、所述鍛造設備下機體的前側位置處設置有移動滑行槽，所述移動滑行槽的前側位置處設置有可移動透明擋板，所述可移動透明擋板的內側設置有連接塊，其連接塊下側位置處設置有輔助復位頂升彈簧體，所述可移動透明擋板的連接塊內部設置有擠壓卡接彈簧，所述擠壓卡接彈簧的外側位置處設置有擠壓卡接柱，所述鍛造設備下機體的左側中間位置處設置有擠壓按鈕柱，可移動透明擋板下移后擠壓卡接彈簧將擠壓卡接柱擠壓扣接至鍛造設備下機體上，需要上移可移動透明擋板時，按壓擠壓按鈕柱使得擠壓卡接柱內縮，在輔助復位頂升彈簧體作用下進行上升復位。

7、優選的，所述鍛造臺的側面位置處設置有連接滑塊，所述連接滑塊與鍛造臺為一體式機構。

8、優選的，所述連接滑塊的側面位置處設置有連接滑槽，所述鍛造臺通過連接滑塊在連接滑槽上滑動連接。

9、優選的，所述鍛造設備上機體的左側面位置處設置有翻轉電機，所述鍛造臺上端右側位置處設置有擠壓輔助翻轉柱，所述擠壓輔助翻轉柱的末端位置處為連接氣缸。

10、優選的，所述擠壓按鈕柱的上側位置處設置有限位槽柱，所述限位槽柱為連接柱和滑槽進行連接。

11、優選的，所述鍛造設備上機體的前側位置處設置有顯示屏幕，所述顯示屏幕的前側面位置處設置有保護膜。

12、優選的，所述顯示屏幕的下端位置處設置有控制調節按鈕，所述控制調節按鈕對鍛造設備上機體進行控制。

13、優選的，所述鍛造設備上機體的上側位置處設置有上連接塊體，所述上連接塊體的中間位置處設置有連接通孔。

14、與現有技術相比，本實用新型提供了一種具備翻轉功能的鍛造設備，具備以下有益效果：

15、1、在具備翻轉功能的鍛造設備中，鍛造設備下機體的前側位置處設置有移動滑行槽，移動滑行槽的前側位置處設置有可移動透明擋板，可移動透明擋板的內側設置有連接塊，其連接塊下側位置處設置有輔助復位頂升彈簧體，可移動透明擋板的連接塊內部設置有擠壓卡接彈簧，擠壓卡接彈簧的外側位置處設置有擠壓卡接柱，鍛造設備下機體的左側中間位置處設置有擠壓按鈕柱，可移動透明擋板下移后擠壓卡接彈簧將擠壓卡接柱擠壓扣接至鍛造設備下機體上，需要上移可移動透明擋板時，按壓擠壓按鈕柱使得擠壓卡接柱內縮，在輔助復位頂升彈簧體作用下進行上升復位，操作其來方便快捷，通過本實用新型改進可以使得在進行鍛造時通過防彈玻璃材質的可移動透明擋板進行遮擋，從而有效避免了崩出的碎屑很容易誤傷工作人員造成事故發生，從而有效的提高了其具備翻轉功能的鍛造設備使用實用性。

技術特征：

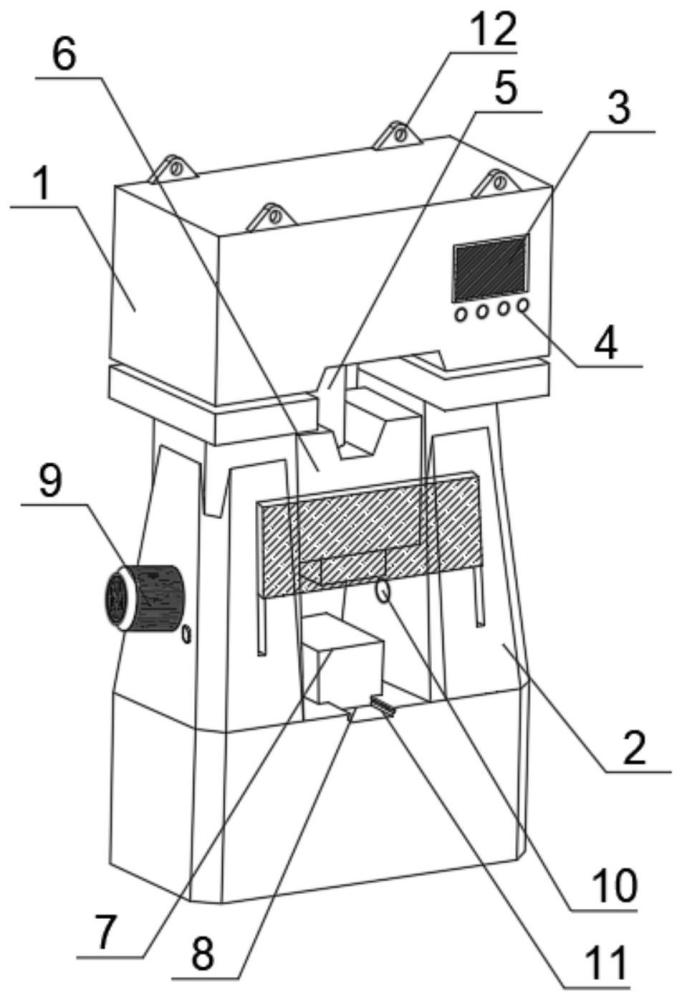

1.一種具備翻轉功能的鍛造設備，包括

2.根據權利要求1所述的一種具備翻轉功能的鍛造設備，其特征在于：所述鍛造臺(7)的側面位置處設置有連接滑塊(8)，所述連接滑塊(8)與鍛造臺(7)為一體式機構。

3.根據權利要求2所述的一種具備翻轉功能的鍛造設備，其特征在于：所述連接滑塊(8)的側面位置處設置有連接滑槽(11)，所述鍛造臺(7)通過連接滑塊(8)在連接滑槽(11)上滑動連接。

4.根據權利要求1所述的一種具備翻轉功能的鍛造設備，其特征在于：所述鍛造設備上機體(1)的左側面位置處設置有翻轉電機(9)，所述鍛造臺(7)上端右側位置處設置有擠壓輔助翻轉柱(10)，所述擠壓輔助翻轉柱(10)的末端位置處為連接氣缸。

5.根據權利要求1所述的一種具備翻轉功能的鍛造設備，其特征在于：所述擠壓按鈕柱(13)的上側位置處設置有限位槽柱(16)，所述限位槽柱(16)為連接柱和滑槽進行連接。

6.根據權利要求1所述的一種具備翻轉功能的鍛造設備，其特征在于：所述鍛造設備上機體(1)的前側位置處設置有顯示屏幕(3)，所述顯示屏幕(3)的前側面位置處設置有保護膜。

7.根據權利要求6所述的一種具備翻轉功能的鍛造設備，其特征在于：所述顯示屏幕(3)的下端位置處設置有控制調節按鈕(4)，所述控制調節按鈕(4)對鍛造設備上機體(1)進行控制。

8.根據權利要求1所述的一種具備翻轉功能的鍛造設備，其特征在于：所述鍛造設備上機體(1)的上側位置處設置有上連接塊體(12)，所述上連接塊體(12)的中間位置處設置有連接通孔。

技術總結
本技術公開了一種具備翻轉功能的鍛造設備，包括鍛造設備上機體及其所述鍛造設備上機體下端設置的鍛造設備下機體；移動滑行槽的前側設置有可移動透明擋板，可移動透明擋板的內側設置有連接塊，其連接塊下側設置有輔助復位頂升彈簧體，可移動透明擋板的連接塊內部設置有擠壓卡接彈簧，擠壓卡接彈簧的外側位置處設置有擠壓卡接柱，鍛造設備下機體的左側中間位置處設置有擠壓按鈕柱，鍛造時下移可移動透明擋板進行遮擋，鍛造完畢后，擠壓擠壓按鈕柱可使得可移動透明擋板復位，通過本技術改進可以使得在進行鍛造時通過防彈玻璃材質的可移動透明擋板進行遮擋，從而有效避免了崩出的碎屑很容易誤傷工作人員造成事故發生。

技術研發人員：張瑞慶,王泓歷,馬晗珺
受保護的技術使用者：無錫宏達重工股份有限公司
技術研發日：20240409
技術公布日：2025/4/28
